КРЕДО НИВЕЛИР 3.1

Программа камеральной обработки полевых измерений геометрического нивелирования I–IV классов, технического и высокоточного инженерного нивелирования, выполняемого оптическими и цифровыми нивелирами.

Успешно применяется при создании высотных государственных геодезических опорных сетей и местных высотных сетей, а также при геодезическом обеспечении строительства, наблюдения за вертикальными смещениями зданий, сооружений и оборудования.

ИСХОДНЫЕ ДАННЫЕ

• файлы в форматах цифровых нивелиров: Leica (GSI, RAW, TXT, HeXML), Trimble (DAT, M5), Sokkia (SDR2х, SDR3х), Topcon (TXT, DL), South DL-202 (TXT);
• текстовые файлы в произвольном формате, настраиваются пользователем;
• файлы калибровки комплектов "цифровой нивелир – штриховая рейка", разработанных метрологами МИИГАиКа;
• рукописные (обработанные в соответствии с инструкциями) нивелирные журналы;
• рабочие схемы нивелирования;
• файлы в форматах "DXF" и "TopoXML";
• данные картографических сервисов Google, Bing и др., подгружаемые в проект с учетом системы координат из Библиотеки Геодезических Данных;
• растры в форматах bmp, gif, jpg, jpeg, jpc, jpe, png, jp2, j2k, jpf, jpx, jmm, mj2, crf, tiff, tif, tff, ecw, rsw, pcx;
• матрицы высот в форматах Geotiff, MTW 2000, SRTM ASCII;
• модели аномалий силы тяжести в редукции Буге (B20-85L18-180_BGI, B20-85L18-180_ICGEM).

РЕШАЕМЫЕ ЗАДАЧИ

• Импорт исходных данных в форматах цифровых нивелиров, текстовых файлов, файлов калибровки.
• Обработка журналов нивелирования I–IV классов, I–III разрядов, а также технического класса точности.
• Обмен информацией для пунктов между программой НИВЕЛИР и программами КРЕДО ДАТ версии 5.0 и ТРАНСКОР версии 3.0.
• Предварительная обработка измерений, анализ соответствия требованиям нормативных документов для двух горизонтов, левого и правого хода, прямого и обратного хода.
• Расчет поправок за переход к нормальным высотам для нивелирования I–III классов (разрядов) по трем методикам, с возможностью подключения и использования в расчётах данных прямоугольной сетки аномалий аномалии Буге, полученных из гравитационной модели Земли (EGM2008).
• Построение поверхности и её отображение в виде градиентной заливки и изолиний.
• Создание и редактирование точечных, линейных и площадных топографических объектов и их атрибутов.
• Учет поправок в превышения по секциям "dh" за отличие средней длины метра комплекта реек от номинала по результатам эталонирования и "dht" за различие температуры реек при эталонировании для нивелирования I–IV классов.
• Автоматическое формирование топологических связей сети.
• Анализ грубых ошибок измерений с использованием Lp и L1-анализа, трассирования в интерактивном режиме.
• Возможность объединения левой и правой, прямой и обратной нивелировок при нивелировании I класса (I разряда), выполненных с использованием цифровых нивелиров.
• Расчет случайных и систематических ошибок нивелирования, в том числе с возможностью раздельного расчета по исполнителям.

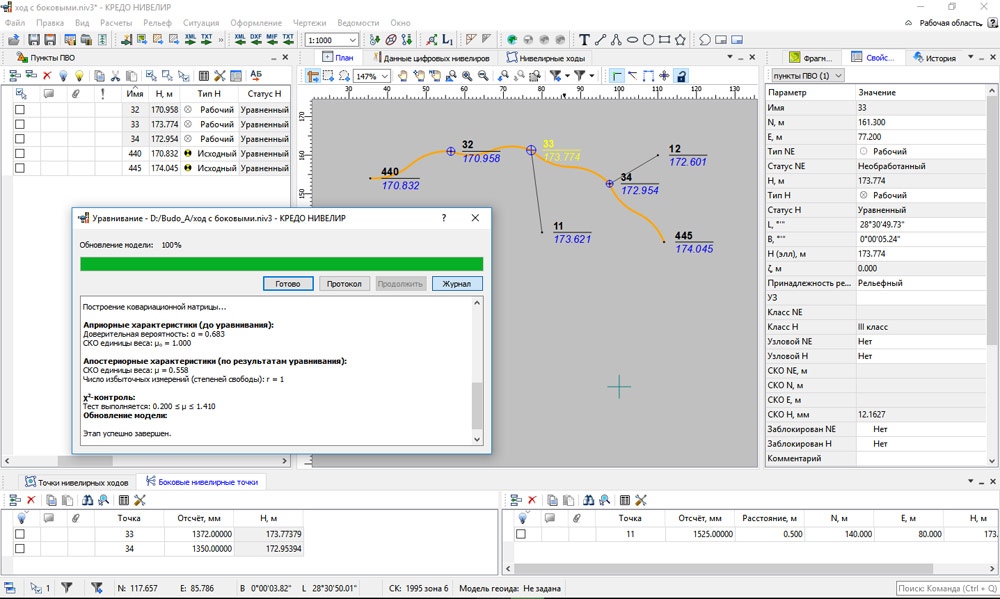

• Использование параметрического способа уравнивания с возможностью совместного уравнивания измерений разных классов (разрядов) точности, апостериорная оценка точности измерений.
• Возможность назначения весов ходов при выполнении уравнивания с учетом влияния случайной ошибки (для ходов, выполненных в прямом и обратном направлениях).
• Расчет отметок "боковых" пунктов
• Экспорт данных в текстовые файлы произвольного формата по шаблону пользователя, в формат DXF и MIF/MID, в формат TopoXML.
• Расчет и экспорт в текстовый файл разностей превышений di: d1–d0 – для I класса и I разряда нивелирования и d6 – для II–III класса и II разряда нивелирования.

ПРЕДСТАВЛЕНИЕ РЕЗУЛЬТАТОВ

Формирование и настройка выходных документов выполняется согласно национальным стандартам или стандартам предприятия, с настройкой на любые языки, включая иврит и арабский, с использованием приложения Редактор шаблонов.

По результатам уравнивания могут быть сформированы следующие ведомости: превышений и высот пунктов для всех классов нивелирования; координат и высот; характеристик нивелирных линий; предобработки (с учетом поправок: за среднюю длину рабочего метра пары реек, за различие температуры); оценки точности высот пунктов; поправок; характеристик качества нивелирования .

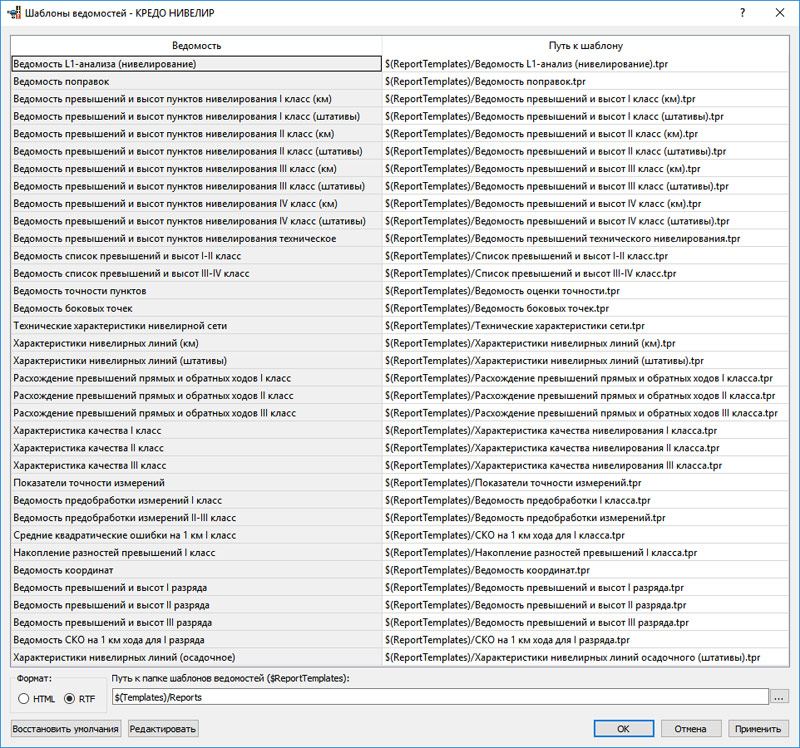

Выходные документы (ведомости и чертежи) в программе создаются на основе шаблонов, определяющих внешнее оформление документа. Шаблоны чертежей, планшетов, штампов и ведомостей создаются и редактируются в приложении Редактор шаблонов.

Системно-технические требования:

Процессор: Intel Core i3/i5/i7 или аналогичный.

ОЗУ: не менее 4 ГБ.

Операционная система:

• Microsoft Windows 7 Service Pack 1,
• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64,
• Microsoft Windows 10 x86.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
