Кабелеискатель Успех КБИ-106


Кабелеискатель «Успех КБИ-106» является поисково-диагностическим комплектом, предназначен для обследования участков местности перед проведением земляных работ, поиска трасс электрических кабелей и электропроводящих подземных коммуникаций, определения глубины их залегания.

Назначение

Определение местоположения и глубины залегания кабельных линий (на глубине до 6 м).

Рекомендуемые области применения

  • Электросети
  • Строительно-монтажные организации

Принцип работы

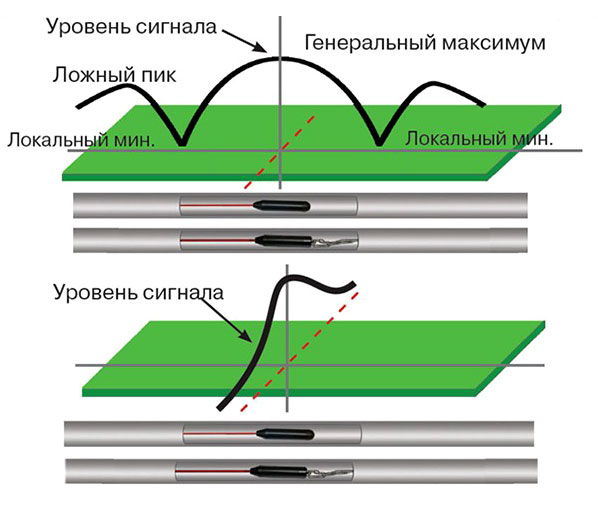

Принцип работы кабелеискателя основан на явлении электромагнитной индукции. Электромагнитный датчик «ЭМД-247» регистрирует переменное электромагнитное поле, которое создается вокруг исследуемого кабеля или трубопровода, и преобразует электро-магнитный сигнал в электрический. Электрический сигнал поступает в приёмник, где происходит его усиление и фильтрация (выделение сигнала заданной частоты). Место максимальной напряженности электромагнитного поля, измеренного над поверхностью земли, соответствует оси искомой коммуникации. Оператор по сигналу в головных телефонах и светодиодному индикатору определяет месторасположение трассы и возможные дефекты коммуникации.



Характеристики

Приемник "АП-014"

ПараметрДатчик ЭМД-247Датчик АД-227
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60 Гц /100  Гц /512 Гц / 1024 Гц / 8192 Гц / 33 кГц. Не переключаемый диапазон 0,31… 2,00 кГц.
«Широкая полоса» (частотный диапазон) 0,05…2,00 кГц 0,31…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB
Визуальная индикация Светодиодная шкала – 7 значений.
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны - синтезированный звук ЧМ.
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 1.8…4В. – щелочные батарейки «тип АА» 1,5В 2 шт.
Время непрерывной работы, не менее 8 часов. При отрицательной температуре время работы сокращается
Допустимый диапазон температур окружающей среды при эксплуатации -30ºС…+60ºС
Точность определения трассы, м ±0,3
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 145×70×24 мм
Масса электронного блока, не более 0,15 кг



Электромагнитный датчик "ЭМД-247"

ПараметрЗначение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Комплектация

  1. Трассопоисковый приемник АП-014 - 1 шт.
  2. Датчик электромагнитный ЭМД-247 - 1 шт.
  3. Головные телефоны - 1 шт.
  4. Батарейка - 2 шт.
  5. Сумка для приемника (чехол 53236) - 1 шт.
  6. Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) - 1 шт.
  7. Сумка для комплекта (чехол 53207) - 1 шт.
  8. Руководство по эксплуатации и паспорт - 1 шт.



Кабелеискатель "Успех КБИ-106"

Файлы для скачивания
Руководство по эксплуатацииСкачать
