Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 "ДБС"

Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 "ДБС" предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа "стена в грунте", барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой.

Дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105.

Основные функции

• Измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи
• Измерение глубины положения преобразователей в каналах от поверхности сваи
• Формирование результата по автоматически выполняемой серии из 5 измерений
• До 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов)
• Специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи
• Все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2:
   – вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям
   – возможность ввода до 30 градуировочных характеристик пользователя
   – определение глубины трещин по Российскому и Английскому методам
   – вычисление плотности, модуля упругости и звукового индекса материалов
   – сервисная компьютерная программа, USB интерфейс
• Русский и английский язык меню и текстовых сообщений

Преимущества

• Завершенность и компактность системы контроля свай и фундаментов
• Подводные водостойкие преобразователи ультразвука для контроля свай с разъемами фирмы FISCHER, снабжённые защитой от случайного падения в измерительный канал
• Инкрементные датчики положения преобразователей в каналах (энкодеры)
• Кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля
• Специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2
• Автоматическая стабилизация положения метки первого вступления
• Визуализация принимаемых А-сигналов с режимом осциллографа
• Оперативная оценка качества буронабивных свай
• Яркий цветной 3,5-дюймовый TFT дисплей с высоким разрешением
• Встроенный литиевый аккумулятор большой ёмкости

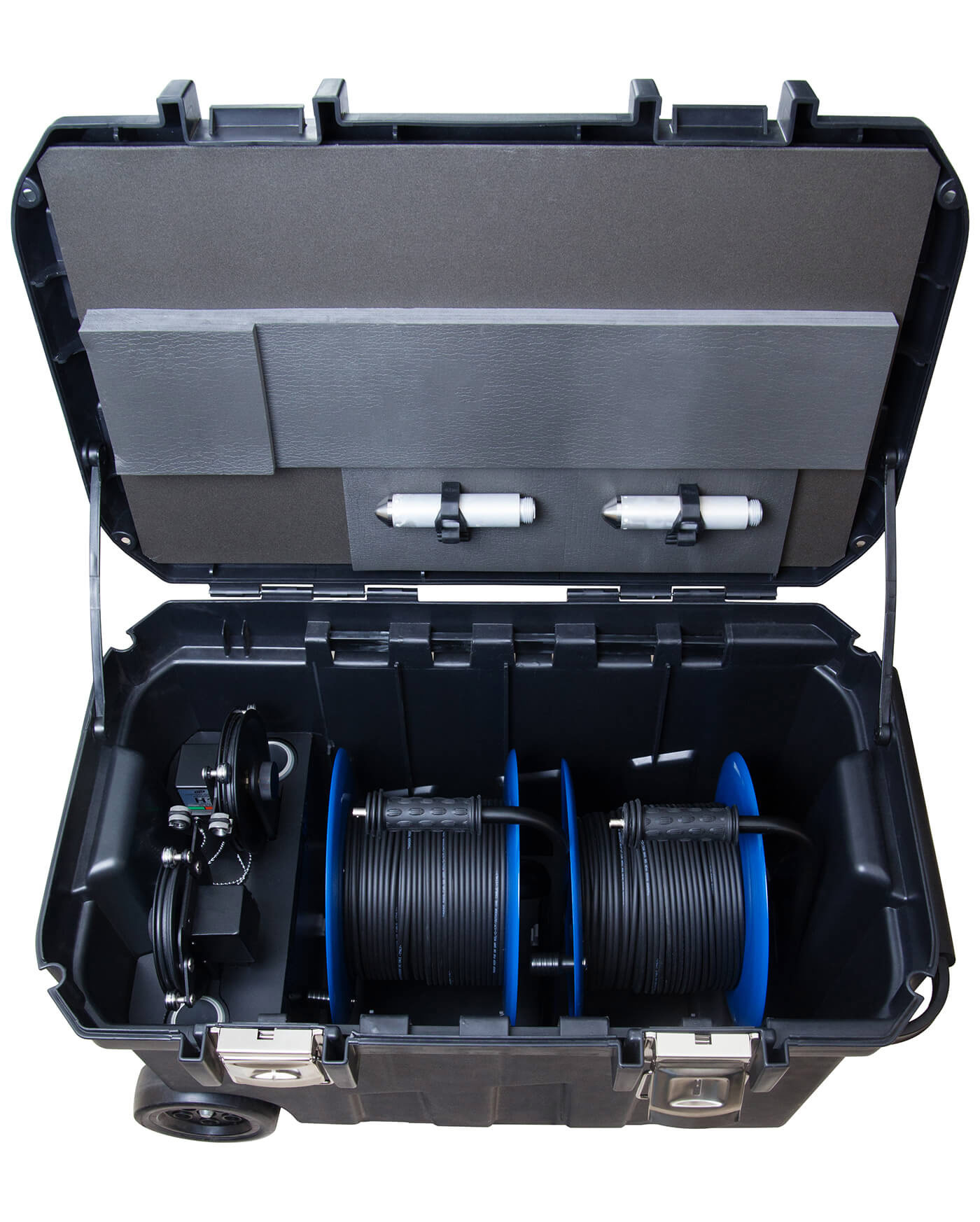

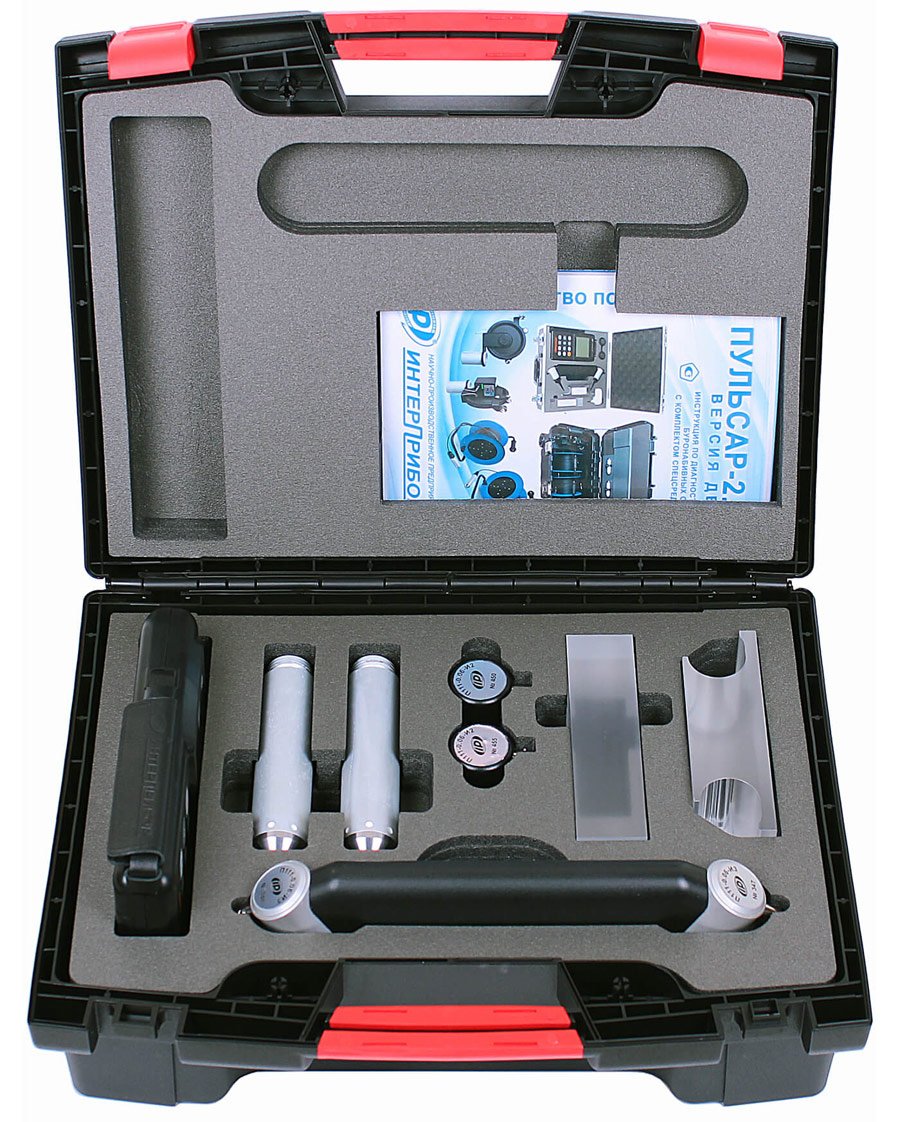

• Транспортировочный бокс габаритами 768х490х476 мм для комплекта "ДБС" (барабаны, энкодеры и кабели) и дополнительный кейс габаритами 340х283х123 мм для ПУЛЬСАР-2.2 (см. фото №2-3)

Технические характеристики

* - поставляется под заказ.

Комплектация

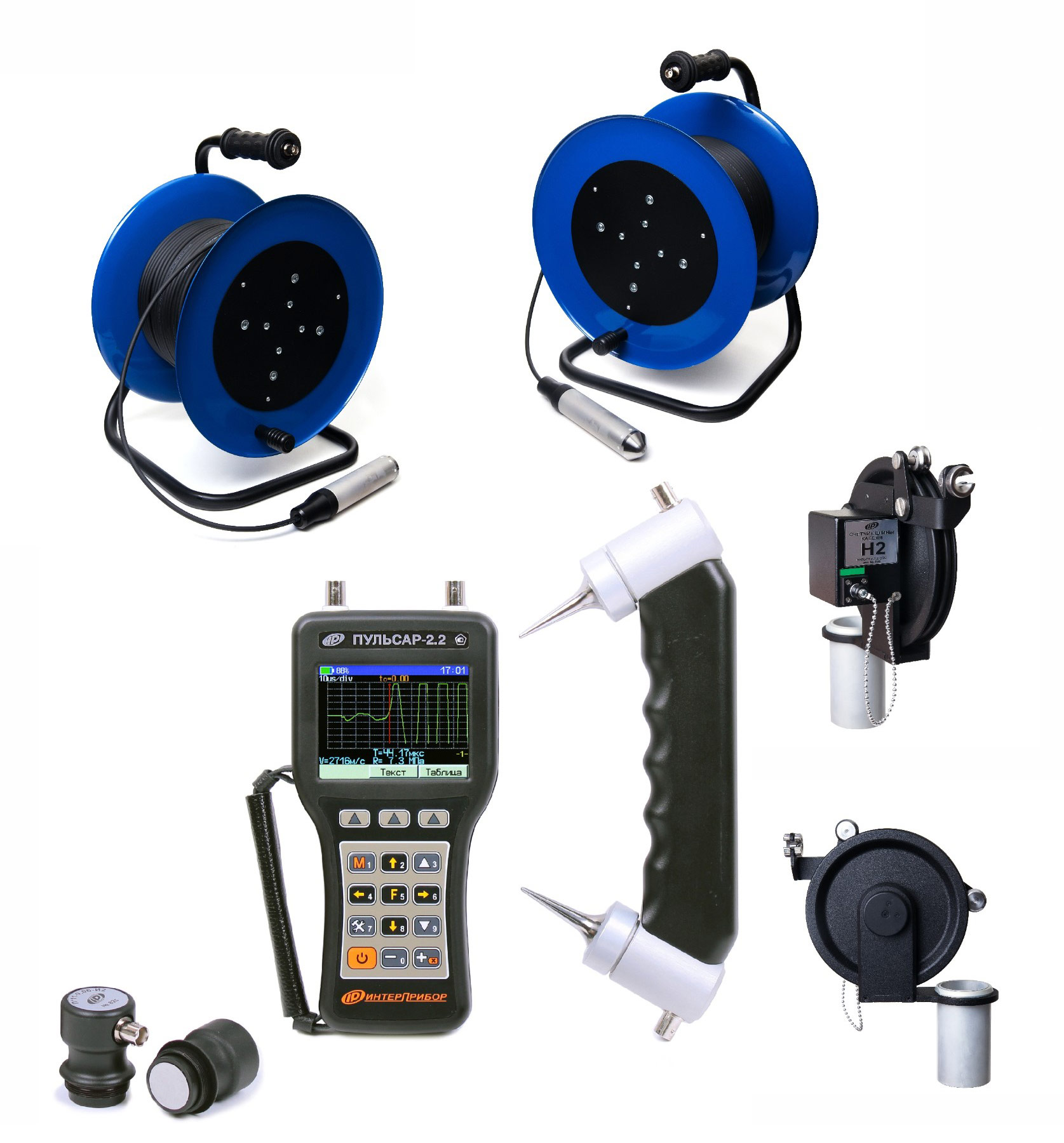

• Прибор ПУЛЬСАР-2.2 версия 3 в составе:
   – Блок электронный, чехол
   – Датчик поверхностного прозвучивания П111-0.06-И3
   – Датчик сквозного прозвучивания П111-0.06-И2 (2 шт.)
   – Комплект кабелей (1,5м х 2 шт.)
   – Кабель 3м
   – Контрольный образец-призма, чехол
   – Зарядное устройство USB (1А)
   – Кабель USB
   – Программа связи с ПК на "Flash-визитке" / CD
   – Руководство по эксплуатации (с отметкой о поверке)
• Датчик сквозного прозвучивания П111-0.06-И6 с гидроизоляцией (2 шт.)
• Кабель для подключения датчиков П111-0.06-И6 (5м х 2 шт.)
• Контрольный образец радиальный

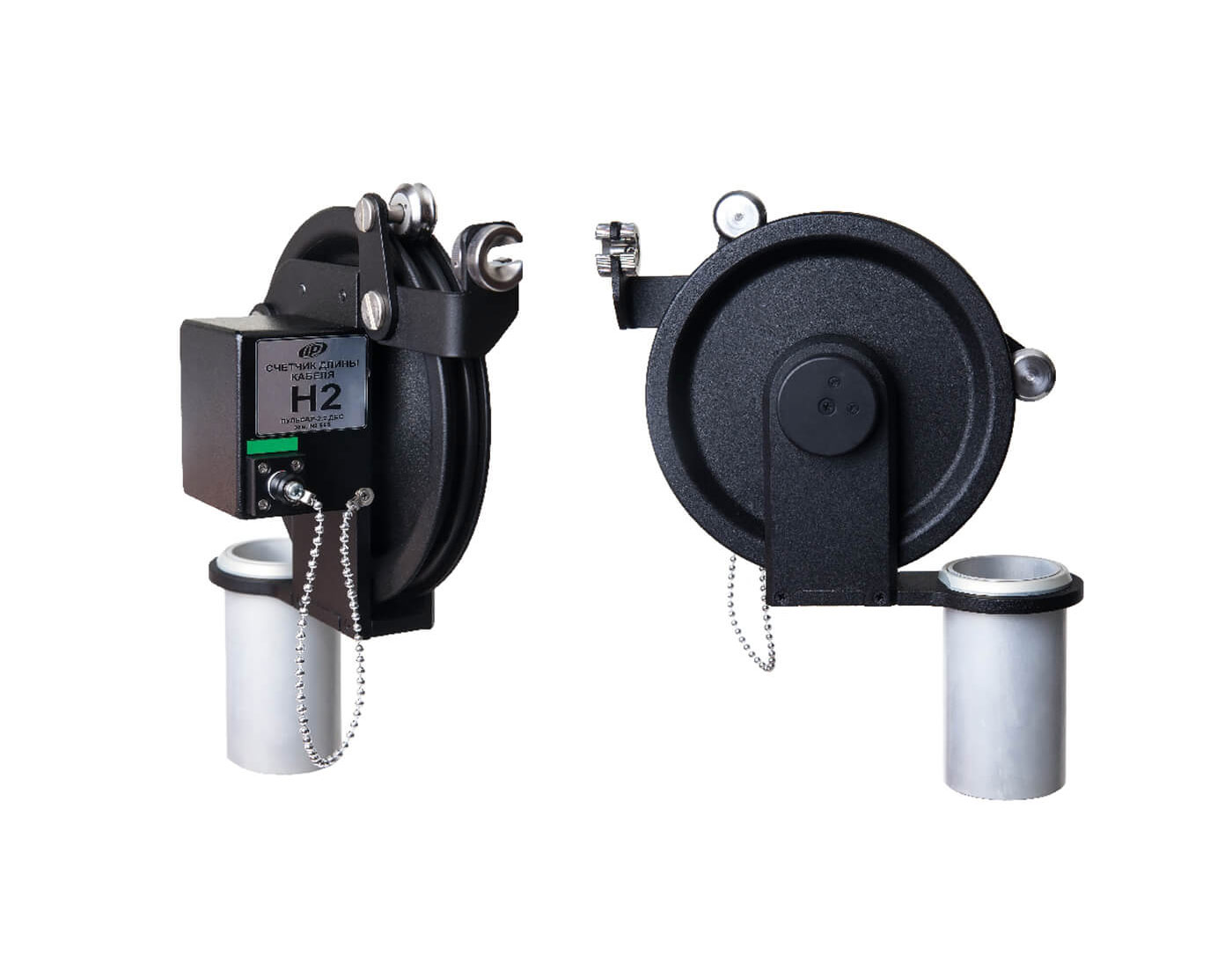

• Датчики положения (энкодеры) (2 шт.)
• Кабель для подключения энкодера (2 шт.)

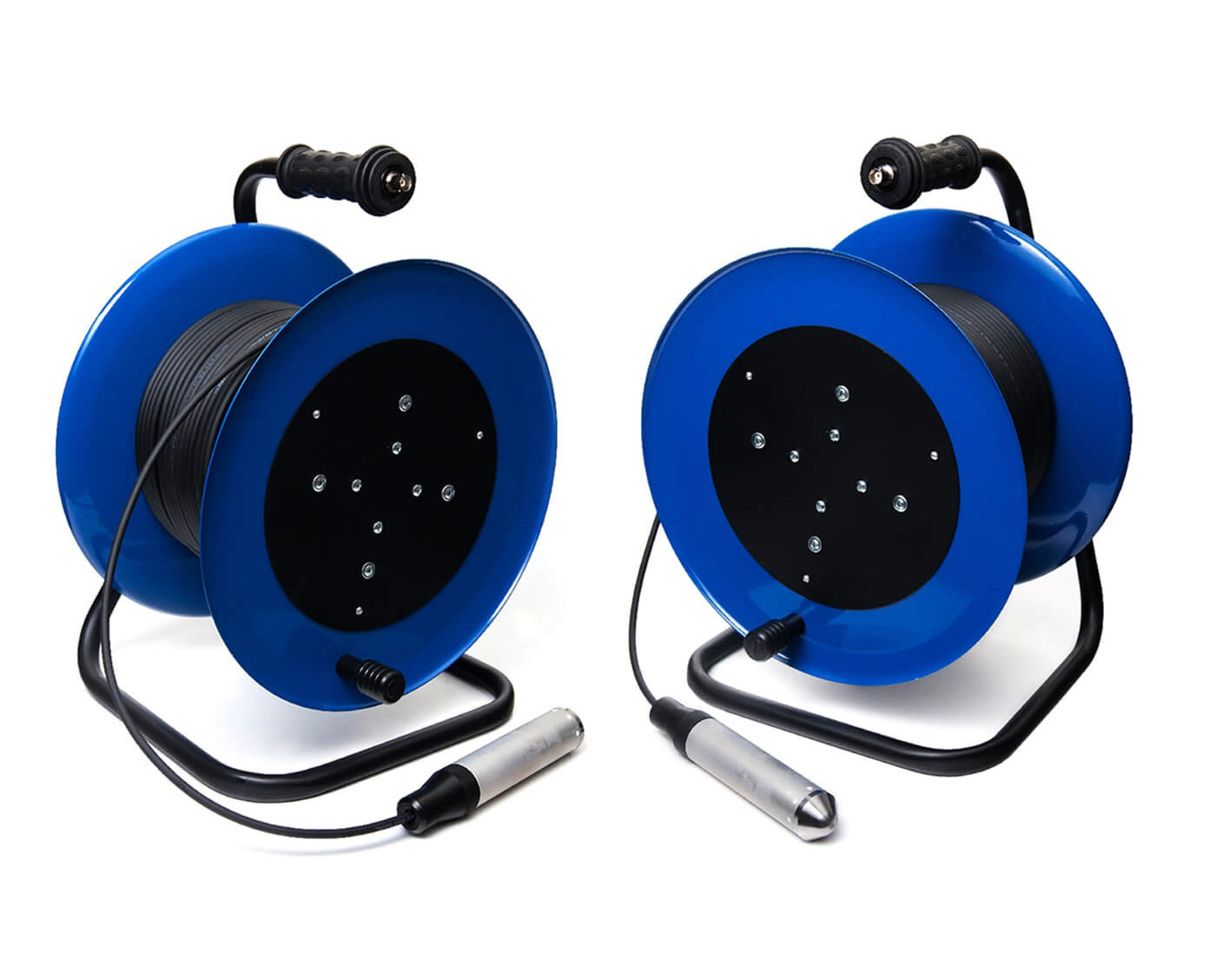

• Барабан с кабелем 50м (2 шт.)
• Сервисная программа для свайного применения
• Инструкция по работе с комплектом ДБС
• Бокс транспортировочный
• Кейс пластиковый
