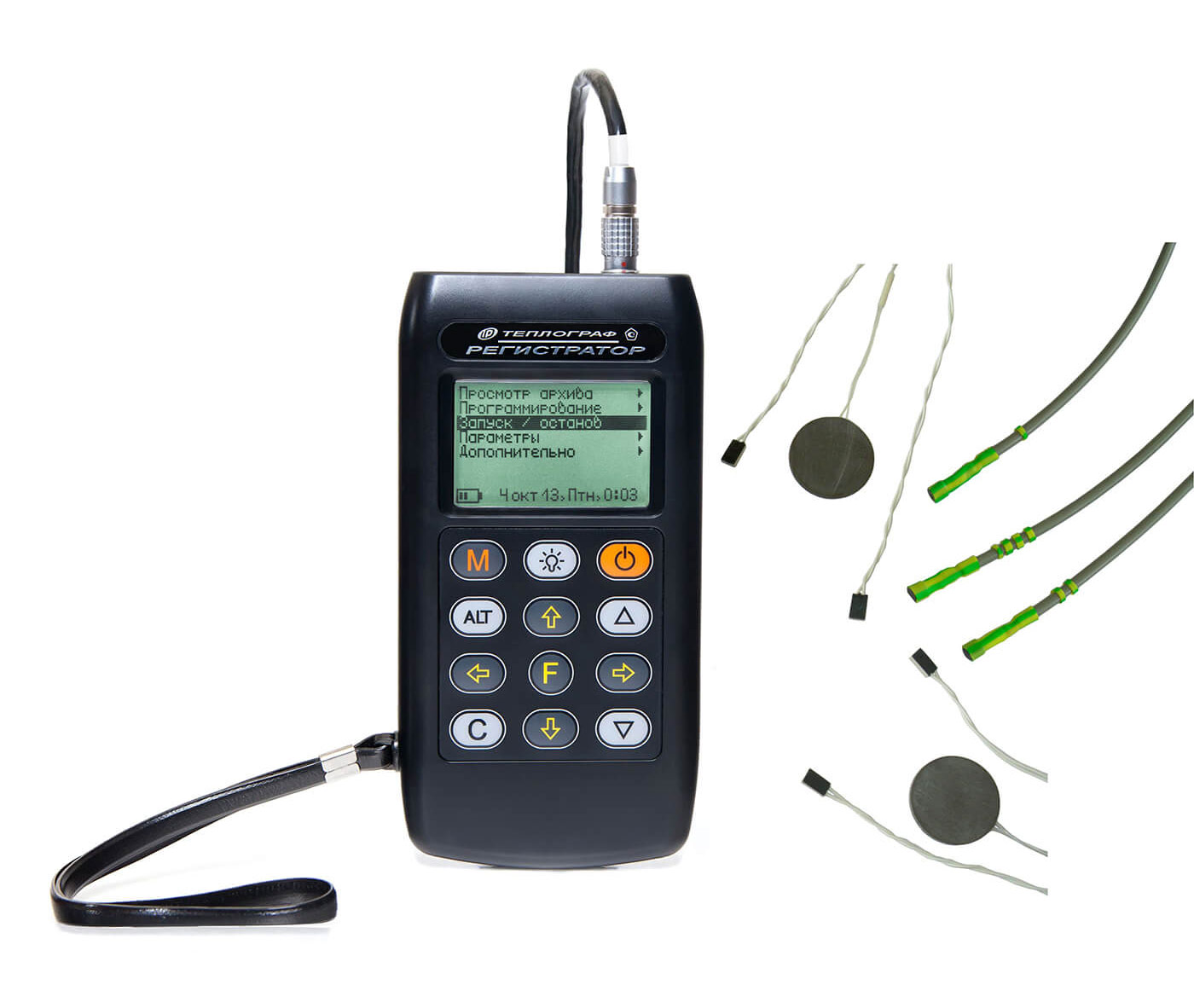

Измеритель теплофизических величин ТЕПЛОГРАФ


Прибор измеряет и регистрирует: плотность тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов; температуры поверхностей и (или) воздуха внутри и снаружи помещений. На основании полученных данных ТЕПЛОГРАФ позволяет определить сопротивление теплопередаче и термическое сопротивление ограждающих конструкций (ГОСТ 56623), блоков оконных и дверных (ГОСТ 26602.1). С помощью прибора возможно провести оценочные измерения теплопроводности различных многослойных конструкций.

Измеритель теплофизических величин ТЕПЛОГРАФ предназначен для:

  • Определение сопротивления теплопередаче и термического сопротивления ограждающих конструкций (ГОСТ 56623), блоков оконных и дверных (ГОСТ 26602.1)
  • Измерение и регистрация плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов
  • Измерение температуры поверхностей или воздуха внутри и снаружи помещений
  • Непрерывный мониторинг объектов при натурных и лабораторных испытаниях с определением фактического уровня тепловой защиты
  • Уточнение и дополнение результатов тепловизионных обследований объектов

Основные функции

  • Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности) с привязкой ко времени и дате
  • Вычисление термического сопротивления и теплопроводности, определение сопротивления теплопередаче
  • Задание режимов регистрации через систему меню
  • Регистрация без ограничения времени с автоматическим удалением старых данных

Структура комплекса

Регистрирующий блок прибора предназначен для сбора информации с модулей, оснащен графическим дисплеем, клавиатурой, USB интерфейсом. ТЕПЛОГРАФ имеет три типа специальных модулей:

  • тип 01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
  • тип 02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
  • тип 07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...4 датчика температуры (или температуры и влажности) среды.



Технические характеристики

Количество точек контроля термического сопротивления 1...28
Диапазон измерения плотности тепловых потоков, Вт/м2 10...500
Диапазон измерения температуры, °С -40...+100
Диапазон измерения влажности воздуха, % 0...100
Погрешность измерения плотности тепловых потоков, % ±6,0
Погрешность измерения температуры поверхности / воздуха, °С ±0,2 / ±0,5...2
Период отсчетов 20 с...100 мин
Габаритные размеры, мм
- центрального блока 150x76x27
- измерительных модулей 55x87x23 / 145х101х25 / 148х136х27
Масса, кг
- центрального блока 0,19
- измерительных модулей 0,1 / 0,15 / 0,3



Комплектация

  • Регистрирующий блок, чехол
  • Зарядное устройство USB (1 А)
  • Кабель USB
  • Программа связи с ПК на "Flash-визитке" / CD
  • Руководство по эксплуатации (с отметкой о поверке), сумка
  • Дополнительно для комплектации "регистратор + модуль-01":
    •  – Модуль-01 - 1 шт.
    •  – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
    •  – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 1 шт.
    •  – Датчик температуры поверхности (длина кабеля 10 метров) - 1шт.
    •  – Датчик температуры среды (длина кабеля 5 метров) - 1 шт.
    •  – Датчик температуры среды (длина кабеля 10 метров) - 1 шт.
  • Дополнительно для комплектации "регистратор + модуль-02":
    •  – Модуль-02 - 1 шт.
    •  – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
    •  – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 2 шт.
    •  – Датчик температуры поверхности (длина кабеля 10 метров) - 2 шт.
    •  – Датчик температуры среды (длина кабеля 5 метров) - 1 шт.
    •  – Датчик температуры и влажности среды (длина кабеля 10 метров) - 1 шт.
  • Дополнительно для комплектации "регистратор + модуль-07":
    •  – Модуль-07 - 1 шт.
    •  – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
    •  – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 7 шт.
    •  – Датчик температуры поверхности (длина кабеля 10 метров) - 7 шт.
    •  – Датчик температуры среды (длина кабеля 5 метров) - 2 шт.
    •  – Датчик температуры и влажности среды (длина кабеля 10 метров) - 2 шт.
Файлы для скачивания
Руководство по эксплуатацииСкачать
