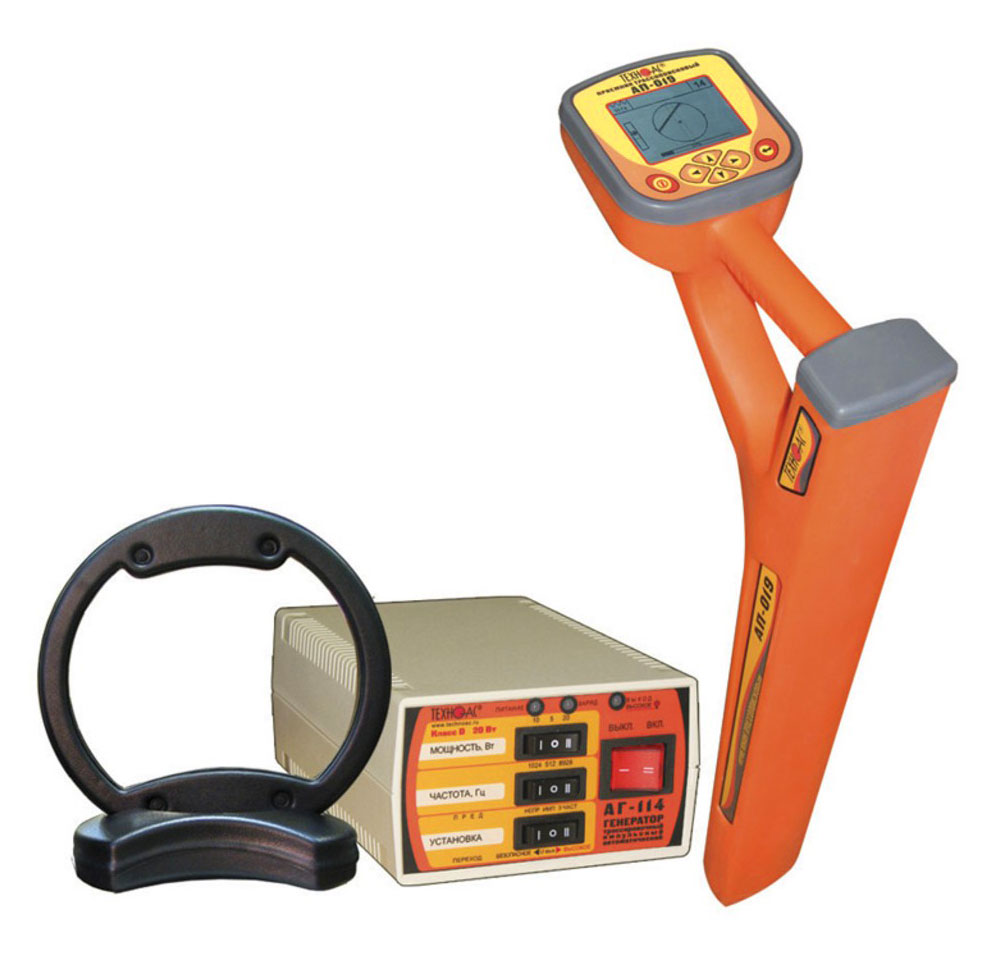

Трассоискатель Успех АГ-309.20Н

Трассоискатель Успех АГ-309.20Н
Трассоискатель Успех АГ-309.20Н
Трассоискатель Успех АГ-309.20Н
Трассоискатель Успех АГ-309.20Н
185 600 руб.


Запросить счет

Бесплатное обучение
и демонстрация!

Трассоискатель Успех АГ-309.20Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Рекомендуемые области применения

  • Геодезия
  • Электросети
  • Энергетика
  • Теплосети
  • ЖКХ
  • Строительство

Особенности приемника

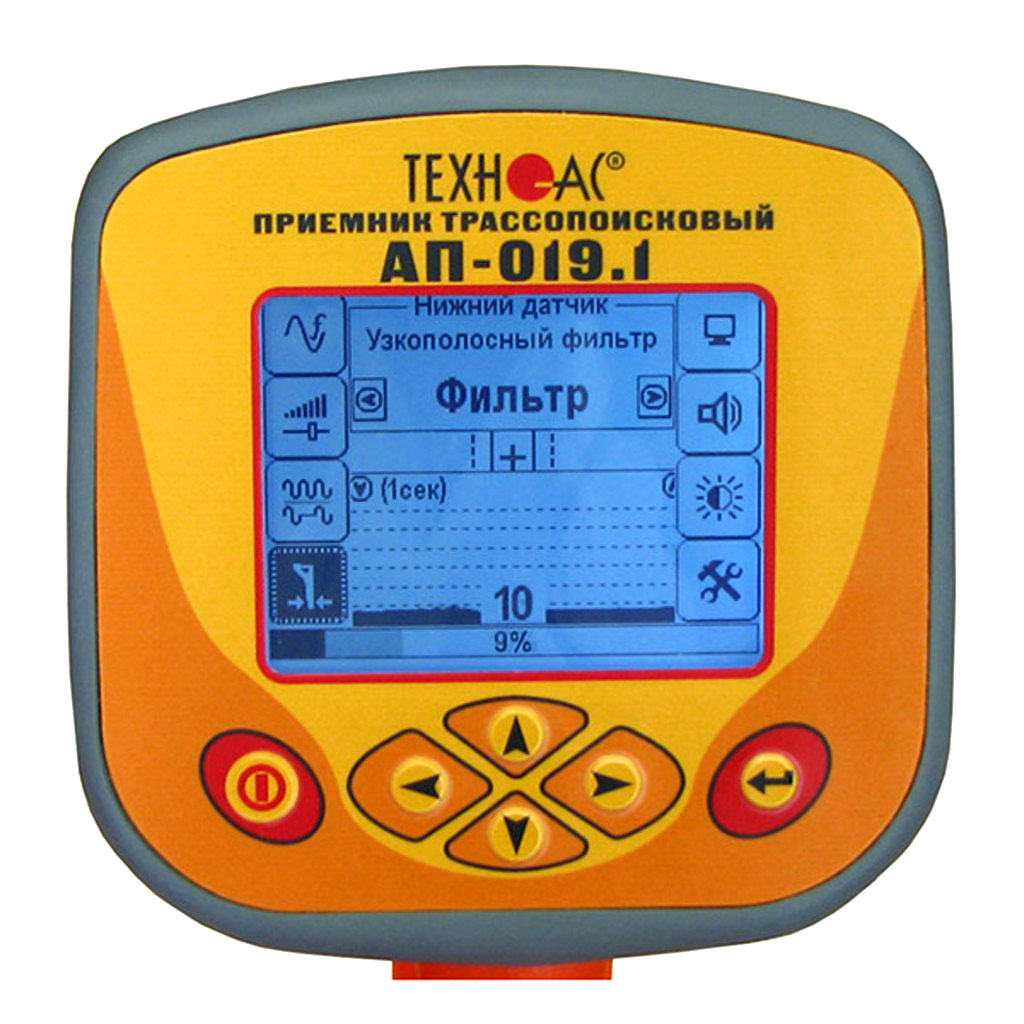

  • несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
  • расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
  • определение типа подземной коммуникации;
  • полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
  • встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
  • большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
  • одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
  • поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
  • подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
  • идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
  • корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
  • меню на двух языках (русский и английский).

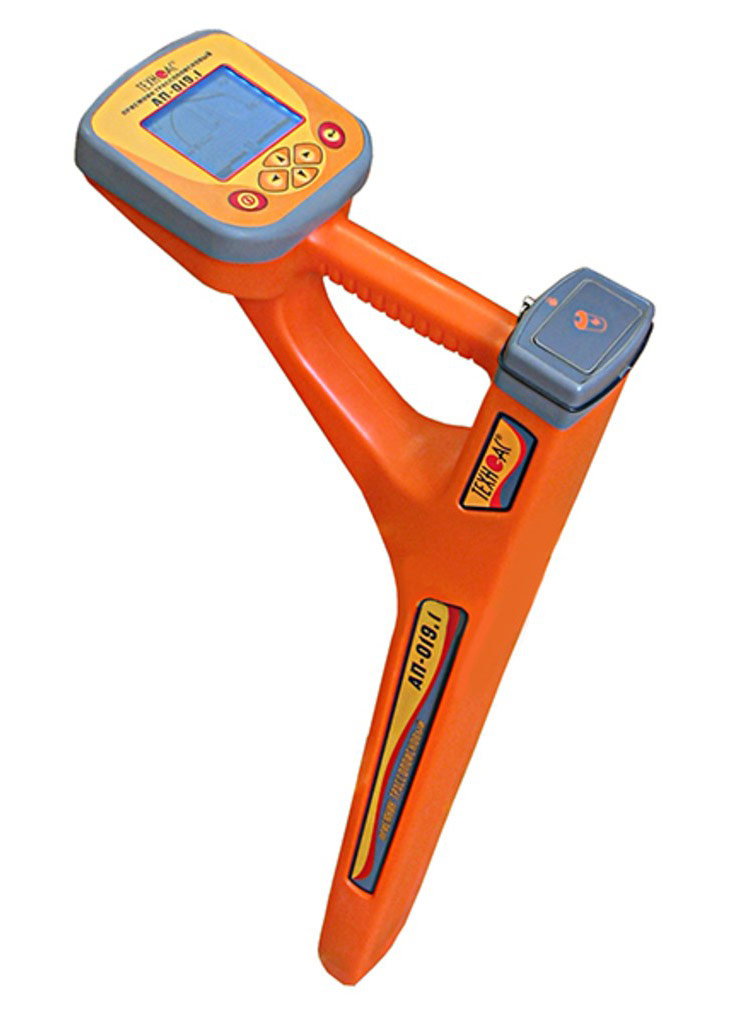

Функциональные возможности приемника "АП­-019.1" в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «Трасса»

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График»

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «График+»

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «Минимум максимум»

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Относительное расстояние до коммуникации

Относительное расстояние до коммуникации

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Режим «2-частоты»

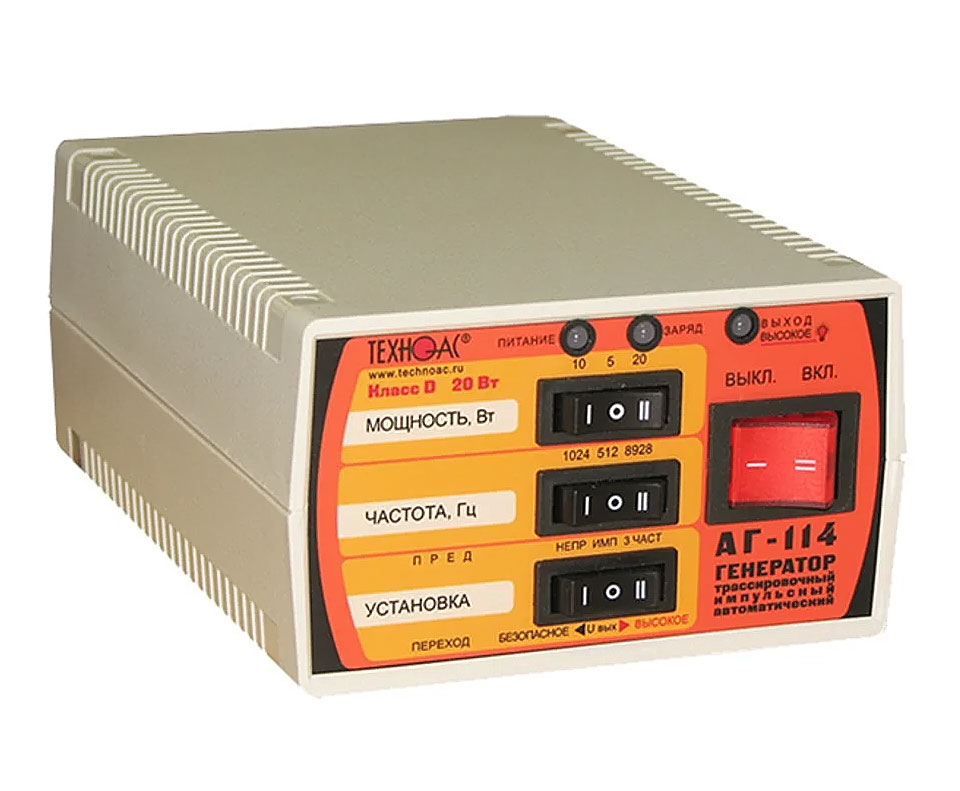

Особенности генератора "АГ-114.1"

  • Прост в эксплуатации и не требует высокой квалификации персонала.
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность выбора мощности в зависимости от решаемых задач.
  • Автоматическое повторное согласование при изменении мощности.
  • Длительное время непрерывной работы от собственного аккумулятора.
  • Небольшие габариты и вес.



Характеристики

Приемник "АП-019.1"

ПараметрЗначение
Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент усиления электрического тракта 100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью
  • Автоматическое - для 2D отображения «Трасса».
  • Полуавтоматическое или ручное (по выбору) - для «Графиков».
  • Автоматическое или ручное (по выбору) - для режима «2 частоты».
Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
  • параметры настройки и управления
  • 2D визуализация положения трассы относительно прибора
  • графики уровня сигнала с датчиков
  • глубина залегания трассы
  • ток сигнала
Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,4 кг



Генератор "АГ-114.1"

Частоты генерируемого сигнала, Гц
Частота 1 512 ± 0,25
Частота 2 1024 ± 0,5
Частота 3 8192± 4
Режимы генерации
Режим 1 непрерывный
Режим 2 импульсные посылки
Режим 3 импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3 100
Частота следования импульсов, Гц
Режим 2 1
Режим 3 2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5Вт») 5±1,25
Мощность 2 («10Вт») 10±2,5
Мощность 3 («20Вт») 20±5
Допустимое сопротивление нагрузки, Ом любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5Вт») 0,3 … 1000
Мощность 2 («10Вт») 0,3 … 500
Мощность 3 («20Вт») 0,3 … 250
Напряжение на выходе, В
Ограниченное по умолчанию 36
Максимальное 72
Согласование с нагрузкой автомат., 20-ти ступенчатое
Время согласования максимальное,не более, с 12
Допустимое внешнее напряжение питания, В 11...15
Источники питания
Встроенный аккумулятор:
- напряжение, В
- емкость, Ач

12
2,2
Сетевой блок 15В / 4 А max
Время зарядки штатного аккумулятора не более, ч 5
Габаритные размеры генератора, не более, мм 190х140х80
Вес генератора в чехле, не более, кг 2,5



Индуктивная антенна "ИЭМ-301.3"

ПараметрЗначение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный



Комплектация

  • Трассопоисковый приемник АП-019.1 - 1 шт.
  • Генератор АГ-114.1 - 1 шт.
  • Индукционная антенна ИЭМ-301.3 - 1 шт.
  • Источник питания - 1 шт.
  • Кабель USB 2.0 AM-mini USB 1 м - 1 шт.
  • Батарейки - 4 шт.
  • Кабель АГ120.02.020 - 1 шт.
  • Кабель АГ120.02.030 - 1 шт.
  • Кабель АГ105.02.020 - 1 шт.
  • Контакт магнитный АГ120.02.090 - 2 шт.
  • Штырь заземления АГ110.02.004 - 2 шт.
  • Диск CD-R - 1 шт.
  • Сумка для индукционной антенны ИЭМ-301.3 - 1 шт.
  • Сумка для генератора АГ-144.1 - 1 шт.
  • Сумка для приемника - 1 шт.
  • Сумка для комплекта - 1 шт.
  • Руководство по эксплуатации и паспорт - 1 шт.



Обзор трассопоискового приемника "АП-019.1"

Файлы для скачивания
ПаспортСкачать
Руководство по эксплуатации на приемникСкачать
Руководство по эксплуатации на генераторСкачать
