КРЕДО ГЕОКАРТЫ 2.6


Профессиональное программное обеспечение для автоматизации работы инженера-геолога, предназначенное для создания пространственных моделей геологического строения местности, ввода данных по выработкам, анализа геологической изученности площадки или полосы изысканий, формирования различных вариантов представления объемной геологической модели (геокарты, 3D-вид), выпуска чертежей геологических срезов и ведомостей различного вида.

Система КРЕДО ГЕОКАРТЫ предоставляет пользователю широкие возможности для формирования собственной базы геологических данных, предназначенной для анализа геологического строения местности и получения необходимых выходных графических элементов.

КРЕДО ГЕОКАРТЫ используется как самостоятельный программный продукт при инженерно-геологических изысканиях, а также участвует в непрерывном автоматизированном цикле обработки инженерной информации в связке с остальными системами комплекса КРЕДО в качестве геологического обеспечения проектирования промышленных, гражданских и транспортных объектов. Функционал системы может быть доступен также в КРЕДО ГЕОЛОГИЯ при наличии у пользователя обеих систем.

ПАРАЛЛЕЛЬНАЯ РАБОТА

Использование системы КРЕДО ГЕОКАРТЫ обеспечивает совместную работу нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь может быть объединена.

БИБЛИОТЕКИ ДАННЫХ

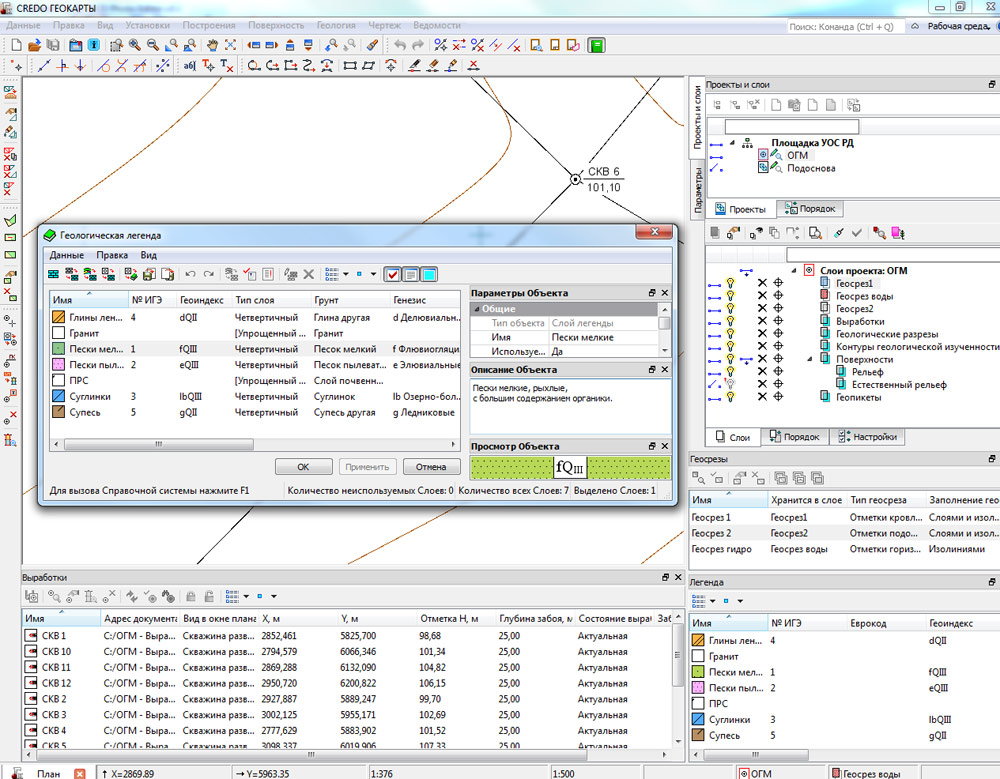

С системой поставляется библиотека геологических данных различных типов, описывающих стратиграфические, генетические, литологические и другие свойства объектов геологических изысканий, а также библиотеки линий, штриховок, шаблонов чертежей, ведомостей.

В любой из библиотек можно создавать новые или корректировать существующие данные согласно стандартам предприятия. Для этих целей в систему встроены интуитивно понятные редакторы. А с помощью Редактора геологического Классификатора пользователю предоставляется возможность создания и собственных типов данных .

Использование библиотек повышает скорость и результативность работы инженера, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели разнообразной информацией и оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативным документам.

ВВОД ИСХОДНЫХ ДАННЫХ

Система предусматривает возможность работы с различными типами исходных данных: геологическими скважинами, списками грунтов, различными топоосновами.

Так, пользователь может использовать различные привязки скважин (по координатам, по пикетам, по существующим ситуационным объектам и т.д.), создавать выработки непосредственно по данным бурения на объекте или использовать архивные данные.

Списки грунтов можно создавать для каждого отдельного объекта либо формировать глобальный список грунтов, специфичных для региона или соответствующих принятому в организации классификатору.

Топографическая основа, хоть и не является обязательным видом исходных данных, позволяет сформировать более корректную геологическую модель местности и автоматизировать многие этапы работы, например, автоматически определить абсолютные отметки скважин. Специалист может подгружать готовые ЦММ (созданные в КРЕДО ТОПОПЛАН или в виде произвольного DXF-файла) или формировать их непосредственно в системе на основе такой информации, как растровые картматериалы, каталоги точек и т.д.

ОБЪЕМНАЯ ГЕОЛОГИЧЕСКАЯ МОДЕЛЬ

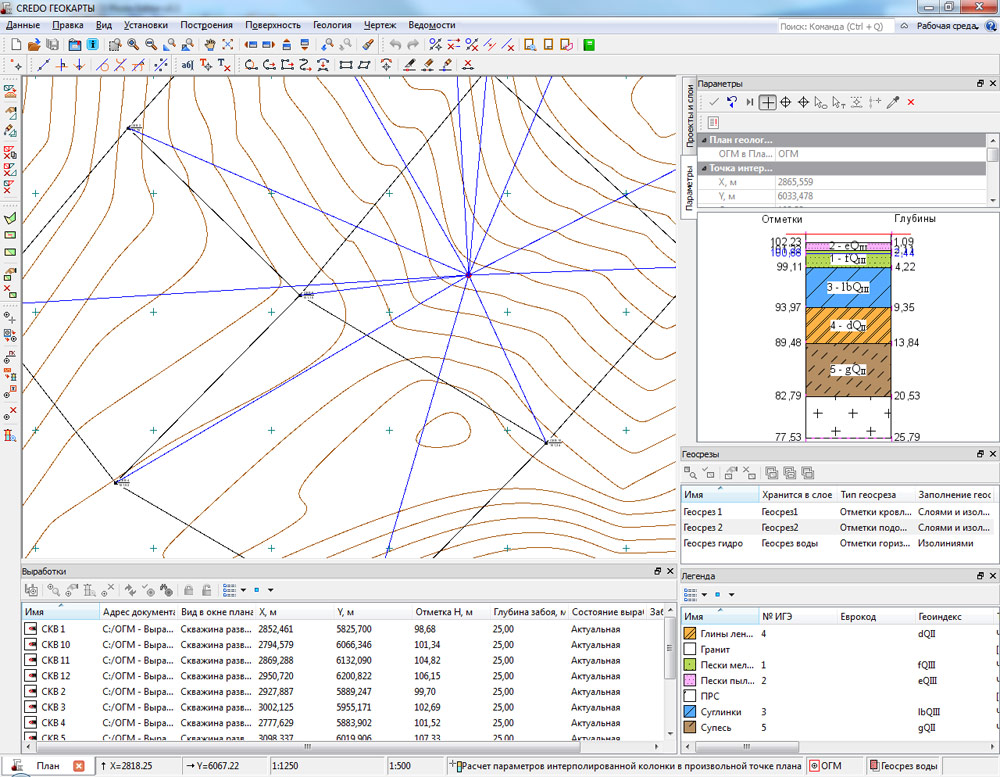

В системе создается объемная геологическая модель, причем при ее формировании автоматически учитываются все введенные данные. ОГМ предназначена для моделирования геологического строения на всей площадке и позволяет интерполировать его в произвольной точке.

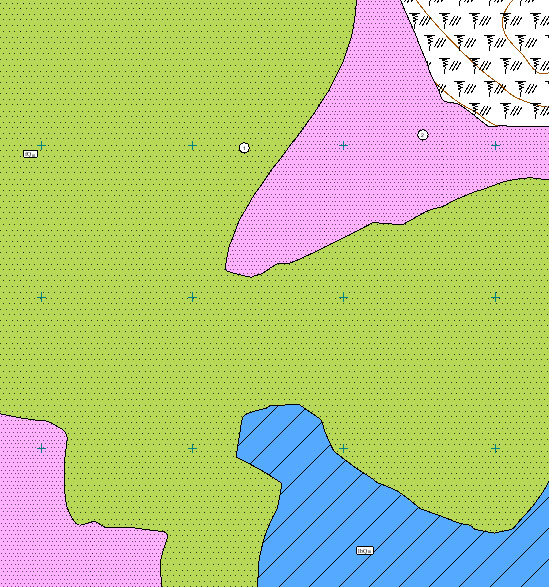

Объемная геологическая модель является основным видом исходных данных с помощью которых система КРЕДО ГЕОКАРТЫ позволяет анализировать геологическое строение местности. Одним из инструментов такого анализа являются геосрезы. Формируются они по различным параметрам: на заданной глубине, по указанному слою, по поверхности грунтовых вод и т.д. Геосрезы могут заполняться условными обозначениями грунтов или изолиниями характеризующими глубины, отметки или мощности указанных грунтов и горизонтов .

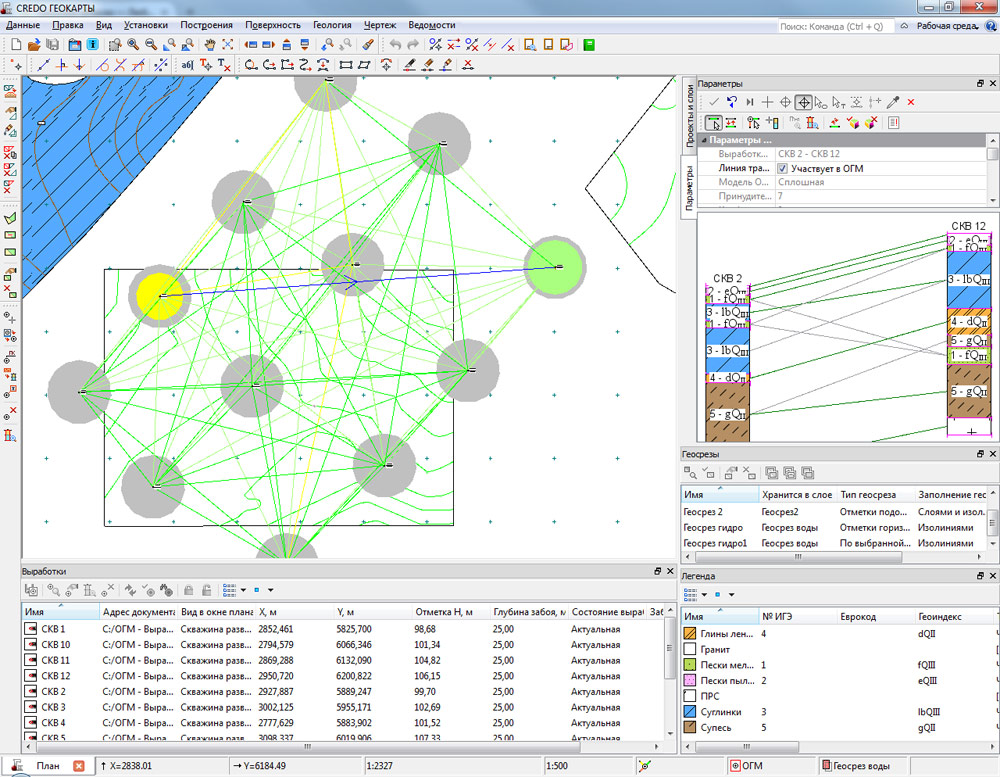

Кроме геосрезов, у пользователя есть возможность провести анализ трассировки слоев в различных скважинах на площадке, т. е. определить насколько однородно геологическое строение местности.

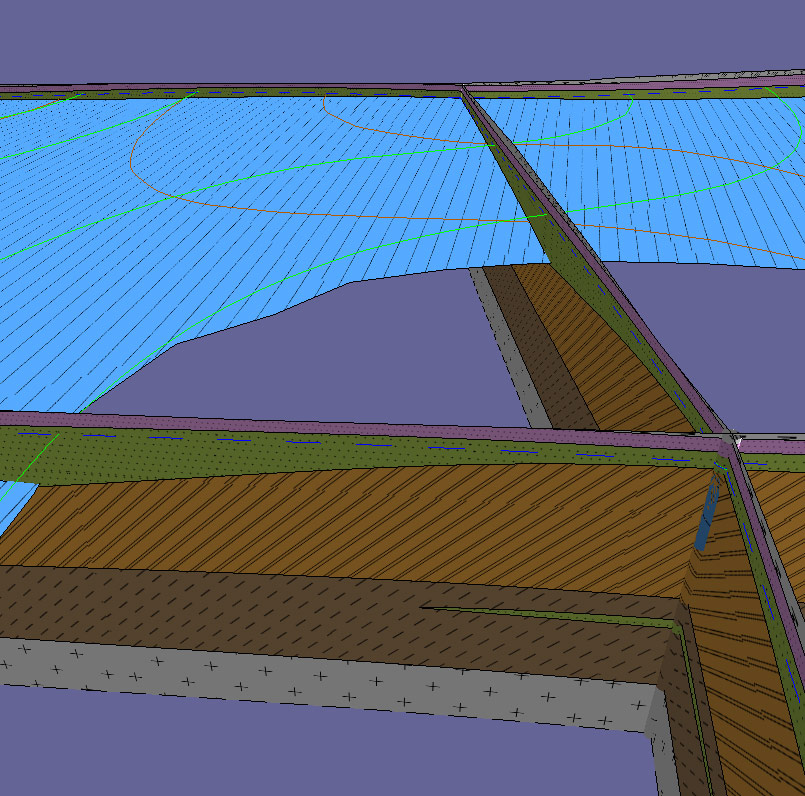

Наиболее зрелищным и удобным инструментом для оценки реального геологического строения местности является формирование проекта 3D-геологии. При этом специалист может видеть положение грунтов в разрезах и поверхностях, взаимное расположение скважин и поведение уровней грунтовых вод. Формирование такого проекта позволяет наиболее наглядно оценить преимущества создания объемной геологической модели .

ЧЕРТЕЖ КОЛОНКИ И ВЫПУСК ВЕДОМОСТЕЙ

Система позволяет выпускать чертежи планов со всей подготовленной геологической информацией (геокарты). Чертеж можно распечатать или сохранить в файле формата DXF.

Результаты работы в системе могут быть оформлены в виде каталога выработок и ряда ведомостей условных обозначений: грунтов, опробований, литологических особенностей и других.

ПОДГОТОВКА ГЕОЛОГИЧЕСКИХ МОДЕЛЕЙ ДЛЯ ИСПОЛЬЗОВАНИЯ В ДРУГИХ СИСТЕМАХ КРЕДО III

Качественное проектное решение невозможно без геологических данных. Информация, подготовленная в системе КРЕДО ГЕОКАРТЫ, используется в других системах комплекса для обеспечения целостной цифровой модели местности инженерного назначения.

Системно-технические требования:

Процессор: Intel Core i3/i5/i7 или аналогичный.

ОЗУ: не менее 4 ГБ.

Операционная система:

  • Microsoft Windows 7 Service Pack 1,
  • Microsoft Windows 7 x64 Service Pack 1,
  • Microsoft Windows 8.1,
  • Microsoft Windows 8.1 x64,
  • Microsoft Windows 10 x64,
  • Microsoft Windows 10 x86.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.





Корректировка цен на сайте ведется постоянно. Цену и наличие товара уточняйте у менеджеров по продажам.
Приносим свои извинения за неудобства.
