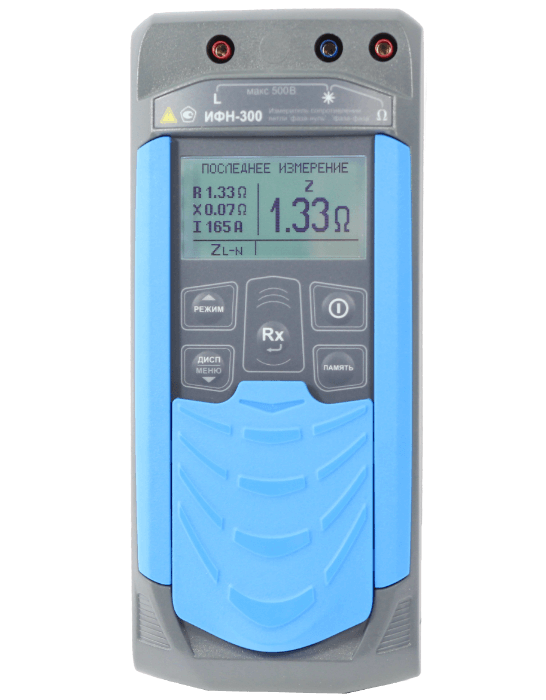

Измеритель сопротивления петли «фаза-нуль», «фаза-фаза» ИФН-300/1


С помощью прибора ИФН-300/1 можно произвести измерение сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. Используя полученные данные, можно выявить неисправности в групповых линиях и провести в короткие сроки комплекс мероприятий позволяющий избежать возникновения серьёзных аварий и пожаров. Измерение петли «фаза-нуль» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.

При измерении сопротивления петли «фаза-нуль», «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии. Это необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты.



Особенности

  • питание прибора осуществляется от 5 пальчиковых батарей типа «АА»;
  • автоматический выбор диапазонов измерения;
  • ударопрочный, пыле- и влагозащищенный корпус с магнитным держателем. Степень защиты IP54;
  • автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
  • жидкокристаллический дисплей;
  • индикация состояния внутреннего источника питания;
  • защита от неправильного включения;
  • высокая помехоустойчивость.



Технические характеристики

Измерение напряжения переменного тока
Диапазон измерения действующего значения напряжения, В от 10,0 до 450,0
Рабочий диапазон частот, Гц от 45 до 65
Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза»
Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом от 0,01 до 9,99
от 10,0 до 99,9
от 100 до 200
Рабочий диапазон напряжений, В от 180 до 450
Вычисление прогнозируемого тока короткого замыкания
Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА от 0 до 22 кА
Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-фаза», кА от 0 до 38 кА
Размеры и вес
Размер в упаковке (ШхГхВ), мм 145х120х265
Размер прибора (ШхГхВ), мм 65х105х245
Масса брутто, кг 1,6
Масса нетто, г 800



Функциональные возможности

  • измерение действующих значений переменного напряжения;
  • измерений активного, реактивного, полного сопротивления петли «фаза-нуль», «фаза-фаза»;
  • вычисление прогнозируемого тока короткого замыкания.



Отличия приборов ИФН-300 и ИФН-300/1

Параметры ИФН-300 ИФН-300/1
Измерение сопротивления металлосвязи от 0,01 до 9,99 Ом нет
Питание Аккумулятор NI-MH 6 В 2 А/Ч или батареи типа АА 1,5 В х 5 шт. Батареи типа АА 1,5 В х 5 шт.
Память 10000 измерений последнее измерение
Связь с ПК да нет
Магнитный держатель да нет
Категория перенапряжения САТ III САТ IV
Размеры прибора 88 х 105 х 245 65 х 105 х 245



Комплект поставки

  • Прибор ИФН-300/1;
  • Руководство по эксплуатации;
  • Кабель измерительный, красный РЛПА.685551.002 1,5 м;
  • Кабель измерительный, синий РЛПА.685551.002-03 1,5 м;
  • Зажим типа «крокодил» – 2 шт.;
  • Элементы питания 1,5 В АА – 5 шт.;
  • Сумка для переноски;
  • Батарейный отсек РАПМ.436244.007;
  • Упаковка транспортная.



ИФН-300. Учебный фильм



Дополнительные аксессуары (не входят в комплект поставки)

  • штанга ШИИЭ L-6,0 (6м);
  • штанга ШИИЭ L-8,0 (8м);
  • катушка с красным проводом, длиной 8м, РАПМ.685442.004-04;
  • катушка с синим проводом, длиной 8м, РАПМ.685442.004-05;
  • катушка с красным проводом, длиной 10м, РАПМ.685442.004-02.
Файлы для скачивания
Руководство по эксплуатацииСкачать
