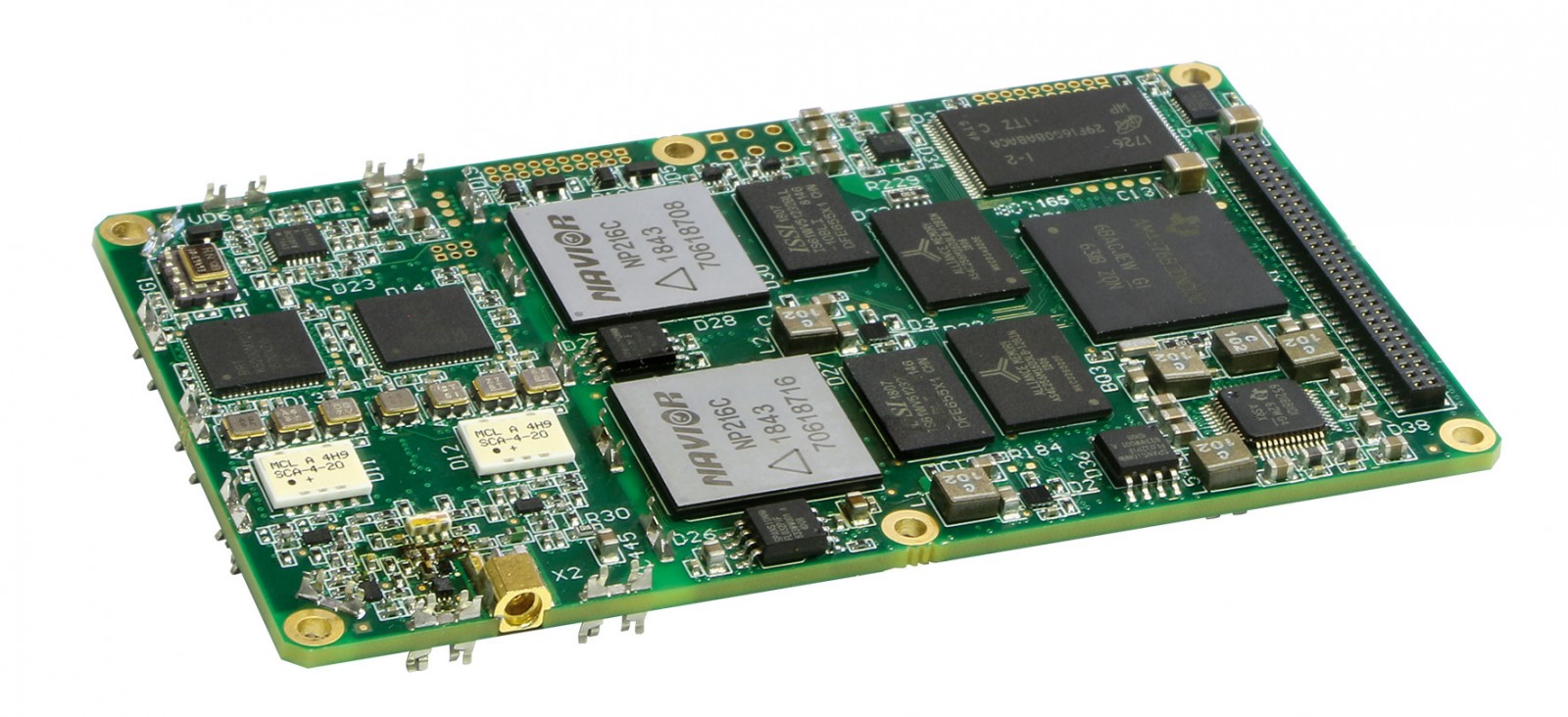

Навигационный модуль СН-7700

Навигационный модуль СН-7700
по запросу


Запросить счет

Навигационный модуль Навис СН-7700 предназначен для интегрирования в различное GNSS оборудование для высокоточного определения координат.

Разработанный и производимый АО «КБ НАВИС» навигационный приемник построен на основе собственной СБИС цифровой обработки навигационных сигналов NP216C. Монтаж на плату комплектующих элементов, окончательная сборка, наладка, тестирование и испытания производятся на мощностях предприятия на территории Российской Федерации. Модуль СН-7700 находится на уровне крупнейших мировых производителей. Модуль способен работать по всем существующим на данный момент глобальным системам спутниковой навигации ГЛОНАСС, GPS, GALILEO, BEIDOU, а также по системам функциональных дополнений, например, таких как SBAS. В модуль заложены современные алгоритмы и избыточные вычислительные ресурсы, позволяющие работать ему с перспективными отечественными системами коррекции СДКМ и технологиями РРР. Приемник обладает большой вычислительной мощностью и значительной памятью, что позволяет проводить внутри приемника решение ресурсоемких задач. Работа центрального процессора под управлением OS Linux позволяет легко интегрировать модуль в самые различные системы.

Точностные показатели приемника – 1.2 м в автономном режиме без использования дифференциальной коррекции и 5 мм в режиме статических измерений с приемом поправок +1 мм на каждый километр удаления от базовой станции. В режиме реального времени (RTK) точность определения местоположения составляет 10 мм + 1 мм/км, но по факту эта цифра в 2 раза меньше.

Модуль СН-7700 может быть использован как для создания различной инфраструктуры, так и пользовательского оборудования в сфере беспилотного транспорта, сельского хозяйства, геодезии, мониторинга инженерных сооружений, транспортировки и добычи полезных ископаемых и многих других областях.



Особенности модуля

  • работа по сигналам ГЛОНАСС/GPS/GALILEO/BeiDou;
  • 432 каналов приема;
  • RTK-режим;
  • 2 ГБ NAND FLASH;
  • низкое энергопотребление;
  • малые габариты;
  • ОС Linux;
  • высокий темп решения навигационной задачи;
  • жесткие условия эксплуатации.



Область применения

  • мониторинг инженерных сооружений;
  • строительство;
  • сельское хозяйство;
  • геодезия;
  • картография и гидрография;
  • геофизика;
  • геология и маркшейдерия;
  • робототехника;
  • беспилотные летательные аппараты;
  • управление машинами и механизмами и др.



Наличие большого количества интерфейсов пользователя позволяет легко интегрировать модуль СН-7700 в любую аппаратуру потребителя, а малые габариты и низкое энергопотребление позволяют построить на основе модуля СН-7700 высокоэффективную навигационную систему.



Технические характеристики

Навигационные сигналы:
- ГЛОНАСС L1, L2, L3 (1)
- GPS L1, L2, L5
- GALILEO E1, E5, Е5А, Е5В
- BeiDou B1, B2
- SBAS L1, L5
Количество каналов слежения 432 (2)
Точность определения местоположения в плане (СКО):
- автономный режим 1,2 м
- дифференциальный кодовый режим (RTCM) 0,6 м
- дифференциальный кодовый режим (SBAS) 0,8 м
- дифференциальный фазовый режим (статика) 5 мм + 1 мм/км (3)
- дифференциальный фазовый режим (RTK) 10 мм + 1 мм/км (4)
- погрешность определения скорости 0,02 м/с
- погрешность формирования метки времени 20 нс (5)
Время получения навигационных параметров:
- "холодный"/ "теплый" старт 36 с
- "горячий" старт 5 с
- "перезахват" 1 с
Погрешность измерений (СКО):
- фазовых измерений 1,0 мм
- псевдодальности 0,08 м
Темп формирования данных:
- местоположения 1...50 Гц (6)
- измерений 1...50 Гц
- габаритные размеры 100х60х8 мм
- вес 80 грамм
- разъемы - CLP-130-02-G-D-K, Samtec
- антенный, MCX (розетка)
Протоколы обмена:
- NMEA-0183 (IEC 1162)
- BINR2
- RTCM SC-104 v2.3, v3.02
- FTP, SSH, HTTP

(1) - обработка сигналов ГЛОНАСС с частотным и кодовым разделением сигнал.
(2) - каждый канал обрабатывает один сигнал (pilot/data) в одном частотном диапазоне.
(3) - на базах до 100 км.
(4) - на базах до 30 км.
(5) - без учета задержки в антенне и ВЧ-кабеле.
(6) - количество сигналов при темпе 50 Гц ограничено до 100.



Эксплуатационные характеристики

Условия эксплуатации:
Влажность <98 %
Диапазон рабочих температур, °С от -40 до +70
Ускорение <15 g
Потребление:
Питание модуля 3,3 В ±5%,  3,5 Вт
Питание антенны 5,5 В (max), 100 мА



Интерфейс

1 x USB 480 Мб/с
1 x Ethernet 10/100 Мб/с
4 x UART 1 Мб/с
1 x SPI 48 Мб/с
1 x I2C 400 кб/с
1 x SDIO 192 Мб/с
2 x IRQ -
5 x GPIO -
1 x PPS -
1 x TM -



Дополнительные аксессуары

  • Комплект монтажных частей ТДЦК.468911.124.
  • Отладочный комплект CH-7700EVK ТДЦК.467855.094.
  • Антенна АМСА-3 ТДЦК.464659.031.
