Квадрокоптер Геоскан Gemini

Квадрокоптер Геоскан Gemini
Квадрокоптер Геоскан Gemini
Квадрокоптер Геоскан Gemini
Квадрокоптер Геоскан Gemini
Квадрокоптер Геоскан Gemini
по запросу


Запросить счет

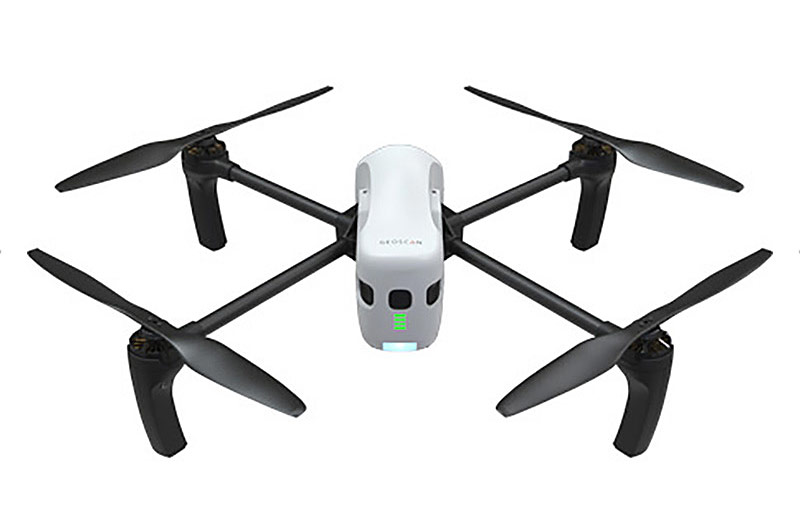

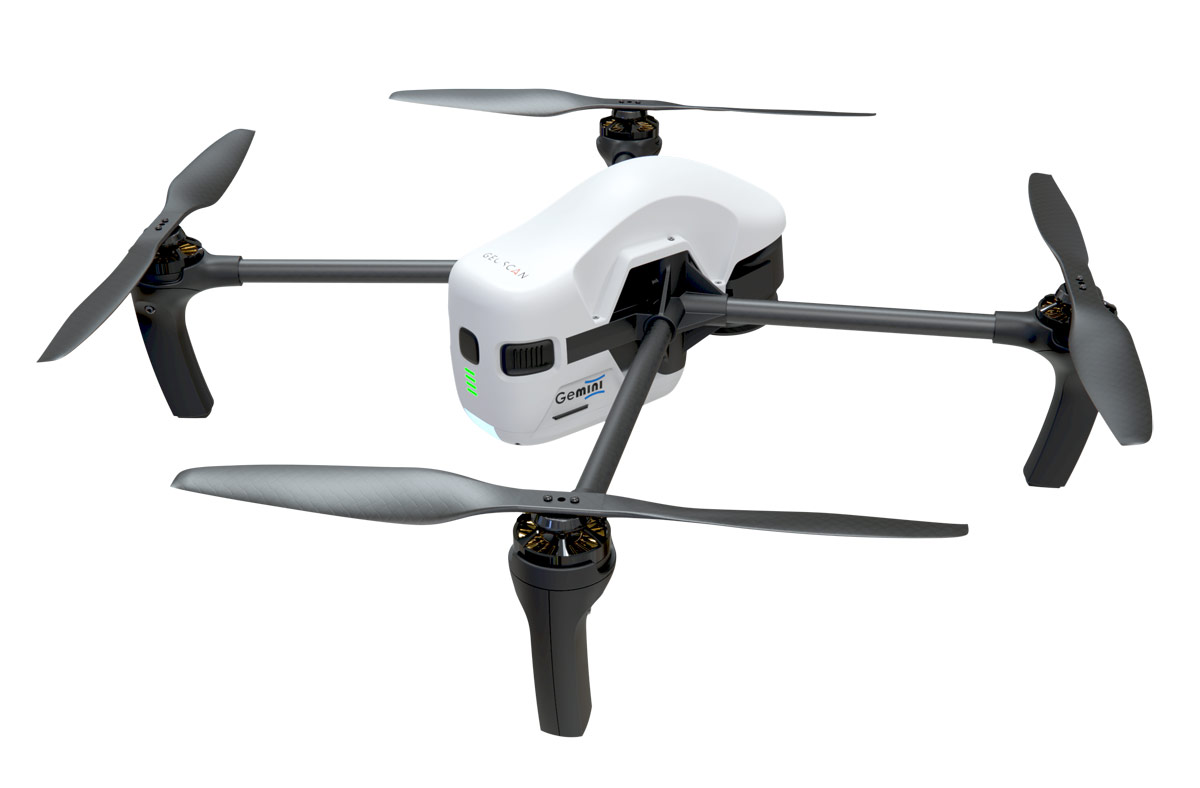

Геоскан Gemini – аэрофотосъемочный комплекс нового поколения от Geoscan, сочетающий технологичность и высокую производительность, позволяющий достигать плановой точности фотограмметрической модели 5 см.

Gemini предназначен для выполнения аэросъемочных работ с получением высокоточных пространственных данных:

  • трехмерное облако точек
  • цифровая модель местности
  • цифровая модель рельефа
  • ортофотоплан
  • трехмерная текстурированная полигональная модель объектов местности

Геоскан Gemini позволяет выполнять съемку как по заданному полетному заданию с заранее рассчитанной траекторией движения, так и путем интерактивного указания контрольных путевых точек в наземной станции управления. Причем переход из одного режима в другой возможен непосредственно во время полета.

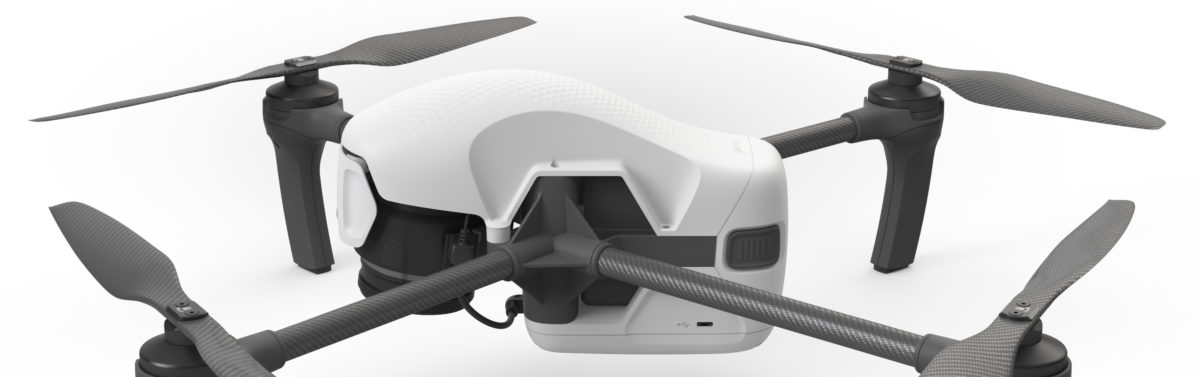

Использование современных композитных материалов в конструкции рамы и корпуса, а также ряда уникальных конструктивных решений позволяют Геоскан Gemini находиться в воздухе до 40 минут.

Алгоритм поддержания максимально допустимой скорости в зависимости от ветровых нагрузок и оптимизация маршрута обеспечивают высокую производительность съемки: до 1,5 км2 за полет при пространственном разрешении 3 см/пикс.

Встроенный высокоточный геодезический GNSS-приемник, поддерживающий работу со спутниковыми системами GPS/GLONASS в диапазонах частот L1/L2, позволяет достигать точность координат центров проекций (КЦП) снимков в режиме PPK/РРР 1,5 см даже при значительной длине базовой линии.

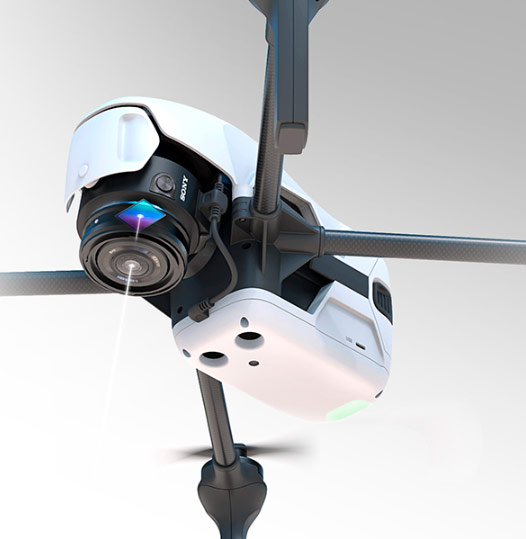

Фотокамера Sony UMC-R10C c APS-C матрицей 20.1 Мп в паре с объективом Sony 20 мм f/2.8 позволяет получать снимки отличного качества с меньшим уровнем шума и более высоким динамическим диапазоном даже в условиях низкой освещенности, что также повышает производительность за счет увеличения количества съемочных часов в сутки.

Геоскан Gemini представляет законченное решение для создания ортофотопланов, облаков точек и детальных трехмерных моделей.

Для управления Геоскан Gemini достаточно установить программу Geoscan Planner на ноутбук. Это приложение обладает простым и понятным пользовательским интерфейсом и позволяет подготовить полетное задание любой сложности. Полет Геоскан Gemini выполняет по заданному полетному заданию в полностью автоматическом режиме. Вертикальный взлет и посадка позволяют осуществлять запуск аппарата даже в ограниченном пространстве. При падении уровня заряда батарей или при потери связи с наземной станцией управления летательный аппарат сам вернется к месту запуска и совершит мягкую посадку.

ПО Gеoscan Planner

ПО Gеoscan Planner позволяет строить полетные задания для съемки площадных и линейных объектов, использовать различные режимы полета (по точкам, с учетом рельефа и др.), загружать kml и kmz-файлы, использовать различные картографические подложки, контролировать полет и вносить изменения в полетное задание в процессе его выполнения. После завершения миссии создается RINEX-файл с временными метками моментов фотографирования.

Особенности Geoscan Planner:

  • 3D-среда для планирования полетных заданий с учетом рельефа
  • подгрузка и редактирование пользовательских карт и подложек (wms, wmts, tiff, kmz, tls)
  • автоматическое построение полетного задания по kml-файлам
  • настройка фотокамеры
  • множество систем координат
  • дистанционное ручное управление
  • режим плеера

Надёжность в эксплуатации

Алгоритм определения курса без использования магнитного компаса обеспечивает бесперебойный полет в условиях магнитных аномалий, что расширяет возможности использования дрона.

Радиоканал связи позволяет работать на удалении до 5 км, что дает возможность снимать протяженные и удаленные объекты, не теряя контроль над дроном.

Компактный и ударопрочный кейс с классом защиты IP67 гарантирует безопасную транспортировку комплекса. В кейсе предусмотрено место для пяти аккумуляторных батарей (2 в комплекте и 3 дополнительные).

Система точного позиционирования, состоящая из сенсора оптического потока и ультразвуковых датчиков, гарантирует безопасные взлет и посадку даже в условиях нестабильного сигнала GNSS.

Интеллектуальная аккумуляторная батарея Gemini обеспечивает удобную и безопасную работу с комплексом. Функция встроенной балансировки позволяет продлить срок службы батареи, а светодиодные индикаторы всегда подскажут уровень заряда.



Технические характеристики

Квадрокоптер
Тип БВС мультироторный
Двигатели электрические, бесколлекторные, 4 шт
Масса (с АКБ и винтами) 1,9 кг
Размер по диагонали (без винтов) 550 мм
Макс. продолжительность полета 40 мин
Макс. скорость полета вертикальная 5 м/с
горизонтальная 15 м/с
Макс. высота полета (над уровнем моря) 4000 м
Макс. высота полета (над уровнем земли) 500 м
Макс. допустимая скорость ветра 10 м/с
Рабочий диапазон температур от -15 до 40 °С
Фотокамера Sony UMC-R10C
Максимальное разрешение 5456 × 3632 (20,1 Мпикс)
Размер матрицы APS-C (23,2 × 15,4 мм)
Тип затвора механический, шторно-щелевой
Фокусное расстояние 20 мм
Макс. значение диафрагмы f/2,8
Диапазон ISO 100 – 16000
Скорость механического затвора 1/4000 – 30 c
Смещения центральной точки
объектива относительно фазового
центра антенны
Х: 0 м
Y: -0,0721 м
Z: 0,0953 м
GNSS-приемник
Количество каналов 226 универсальных
Время старта (горячий/холодный) <15 / <44 с
Отслеживаемые сигналы GPS: L1/L2; ГЛОНАСС: L1/L2
Точность определения
положения (PPK)
горизонтальная: 5 мм + 0,5 ppm × длина базовой линии
вертикальная: 10 мм + 0,8 ppm × длина базовой линии
Радиомодем
Рабочая частота 867,75 – 872,25 МГц
Излучаемая мощность <100 мВт
Макс. пропускная способность 500 кбит/с
Макс. задержка в канале 20 мс
Метод разделения режимов прием – передача TDD
Макс. дальность действия 5 км
АКБ
Тип АКБ литий-ионный
Напряжение 21,6 В
Масса 710 г
Емкость 6700 мА·ч
Энергия 144,7 Вт·ч
Рабочий диапазон температур от -15 до 40 °С
Зарядное устройство
Входное напряжение ~100 – 240 В
Входной ток 1 А
Макс. ток заряда 6 А
Макс. ток разряда 120 мА
Время заряда АКБ (до уровня 95%) 75 мин
Время заряда АКБ (до уровня 100%) 105 мин
Рабочий диапазон температур от 0 до 40 °С
Транспортировочный кейс
Внешние габариты 638 × 505 × 224 мм
Масса (вместе с оборудованием, входящим в комплект поставки) 10 кг
Класс пылевлагозащиты IP67
Наличие колес нет

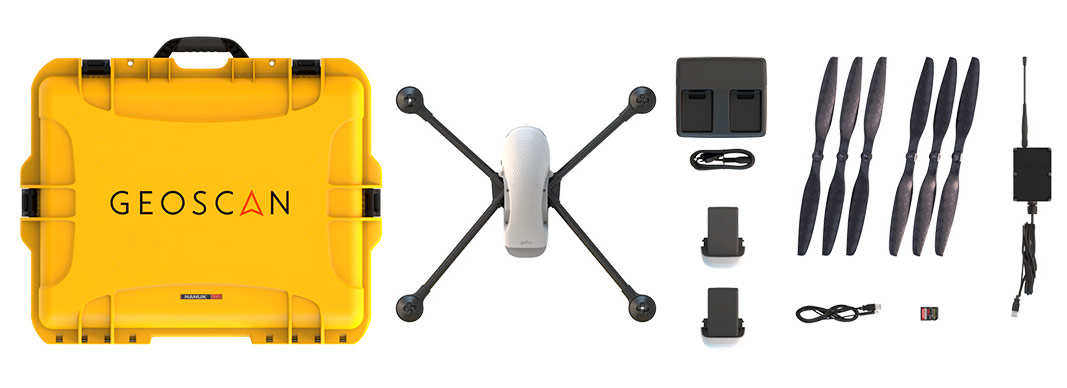

Комплектация

  • Квадрокоптер Geoscan Gemini - 1 шт.
  • Радиомодем - 1 шт.
  • Аккумуляторная батарея - 2 шт.
  • Воздушные винты - 3 шт.
  • Зарядное устройство - 1 шт.
  • Транспортный контейнер - 1 шт.
  • Кабель USB Type-C.
  • Карта памяти SD 32 Гб.
  • Комплект документации.
  • Программное обеспечение для составления полетного задания и управления полетом.
