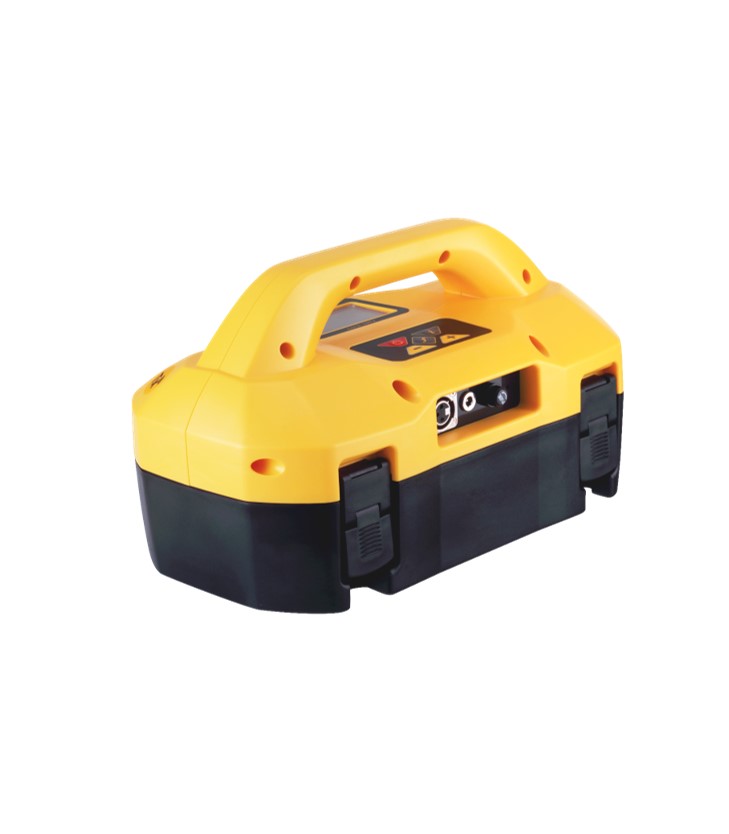

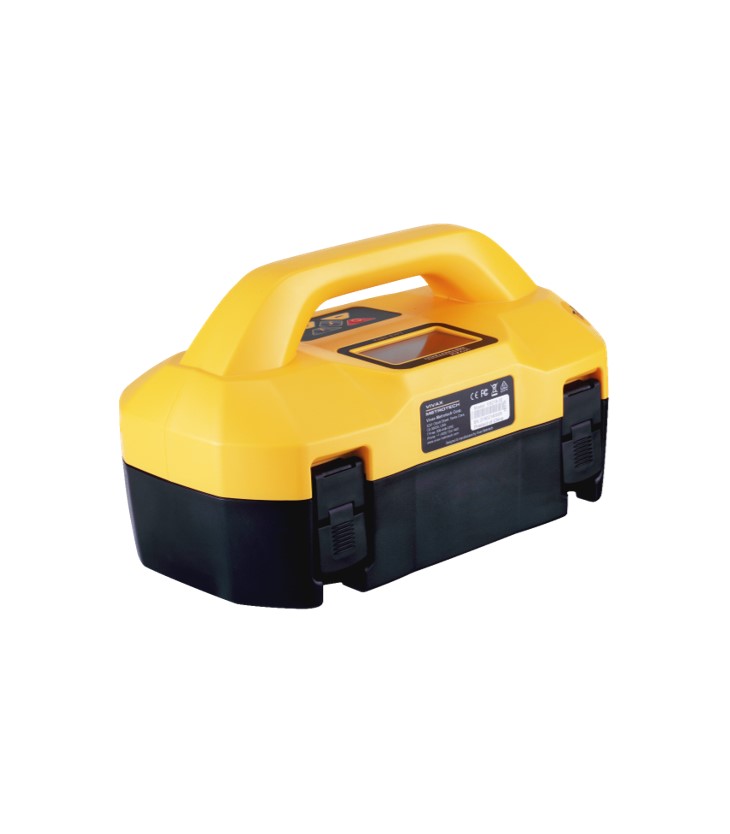

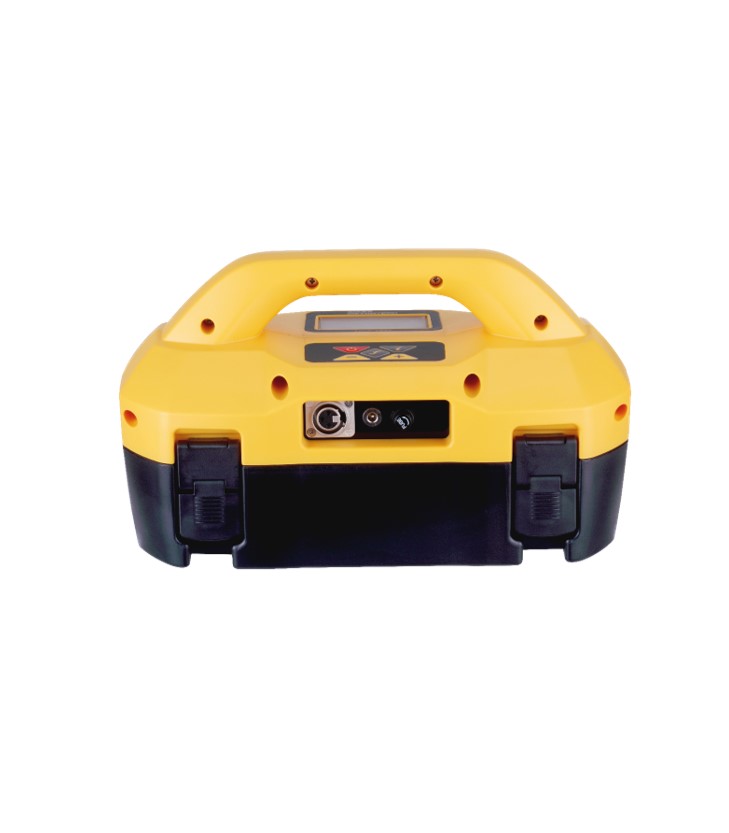

Широкополосный передатчик Loc3 TX 5/10 Вт

Широкополосный передатчик Loc3 TX 5/10 Вт
Широкополосный передатчик Loc3 TX 5/10 Вт
Широкополосный передатчик Loc3 TX 5/10 Вт
Широкополосный передатчик Loc3 TX 5/10 Вт
по запросу


Запросить счет

Генератор Loc3-10Tx мощностью 10 Вт имеет три режима подключения: два индукции и один прямого подключения в диапазоне частот от 98 Гц до 200 кГц. Генератор Loc3-10Tx имеет функцию SD (определение направления сигнала). Генератор Loc3-10SiSTx имеет функцию SD (определение направления сигнала) и функцию SiS для идентификацию искомой коммуникации при помощи "своего" сигнала. В генераторах производства компании Vivax-Metrotech можно включить встроенный мультиметр или режим мультичастотный для поиска повреждений изоляции на коммуникациях. Генераторы Loc3 для удобства замены имеют внешние защитные предохранители.

Стандартный широкополосный передатчик Loc3-10SiSTx мощностью 10 ватт позволяет работать в режимах индукции и прямого подключения на частотах от 98 Гц до 200 кГц, а также использовать функцию SD (определение направления сигнала), выполнять поиск повреждений и измерять активное сопротивление до 1 МОм. Точечно-матричный экран со светодиодной подсветкой размером 2 дюйма x 1 дюйм используется для отображения типа соединения, значений выходного тока, напряжения, сопротивления, частоты, громкости, уровня заряда аккумуляторной батареи и предупреждений о высоком напряжении.

Передатчик Loc3-10SiSTx позволяет использовать новые функции выбора сигнала и идентификации искажения сигнала в линии, доступные при работе с приемником vLoc3-5000. Функция выбора сигнала (SiS) – система, позволяющая пользователю убедиться в том, что найдена правильная линия, и передающая информацию о качестве обнаруженного сигнала. Когда передатчик подключен к целевой линии, сигнал проходит по ней и находит простейший путь обратно (обычно через землю и заземляющий стержень). Однако зачастую сигнал возвращается через соседние кабели или трубы, поскольку именно по ним проходит самый простой путь. В результате в области может быть несколько сигналов, излучаемых кабелями и трубами, что затрудняет идентификацию целевой линии. Функция выбора сигнала работает с частотами от 491 Гц до 35 кГц, что позволяет оператору использовать диапазон частот, подходящий для конкретного варианта применения или коммуникации. Функция выбора сигнала позволяет определить направление, в котором проходит сигнал, чтобы идентифицировать целевую линию.

Функция определения направления сигнала (SD) позволяет убедиться в том, что найдена целевая линия, к которой подключен передатчик. Когда передатчик подключен к целевой линии, сигнал проходит по ней и находит простейший путь обратно (обычно через землю и заземляющий стержень). Однако зачастую сигнал возвращается через соседние коммуникации, поскольку именно по ним проходит самый простой путь. В результате в области может быть несколько сигналов, излучаемых коммуникациями, что затрудняет идентификацию целевой линии. Данные обратные сигналы обычно проходят в направлении, противоположном направлению подаваемого сигнала. Функция SD позволяет определить направление, в котором проходит сигнал, чтобы идентифицировать целевую линию.

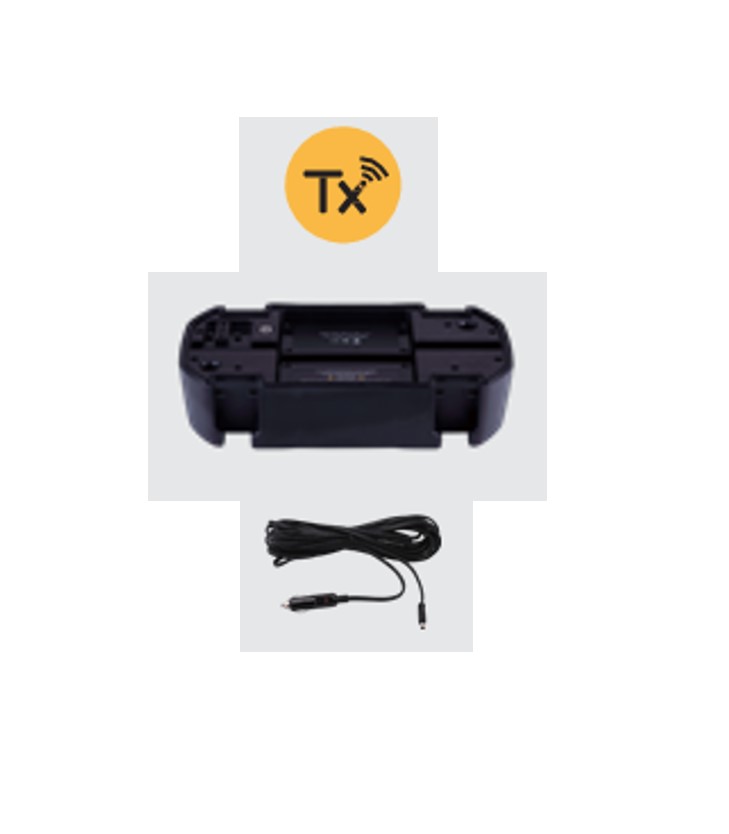

Опциональный канал передатчика (канал Tx - удаленное управление), предусмотренный в приемнике и передатчике, позволяет дистанционно управлять работой передатчика с приемника. Дальность действия радиоканала передатчика зависит от наличия «прямой видимости» между приемником и передатчиком. Обычно данное значение составляет около 300 м.

Благодаря легкому, прочному и эргономичному корпусу, имеющему класс защиты IP65, передатчик выдает достоверные значения выходного тока в режимах прямого подключения, клещей или индукции, а также обеспечивает защиту от входных напряжений до 240 В.



Технические характеристики

Конструкция

Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением

Вес и габариты

2,8 кг, (длина) x  (ширина) x (высота) 332 мм x 182 мм x 185 мм

Экран

Монохромный точечно-матричный графический ЖК-экран со светодиодной подсветкой размером 2,4 дюйма x 1,3 дюйма (60 мм x 32 мм)

Варианты аккумуляторных батарей

В комплект поставки входят 12 щелочных аккумуляторных батарей типа D

Опциональный отсек для перезаряжаемых литий-ионных аккумуляторных батарей с зарядным устройством

Время работы аккумуляторных батарей

При температуре +21°C и непрерывном использовании (в зависимости от типа и качества аккумуляторных батарей)

Выходная мощность

Щелочные аккумуляторные батареи

Литий-ионные аккумуляторные батареи (перезаряжаемые)

1 ватт

25 часов

50 часов

5 ватт

6 часов

10 часов

10 ватт

4 часа

6 часов

Литий-ионные аккумуляторные батареи выдерживают 500 циклов перезарядки

Рабочие частоты

Режим индукции – индукция на нескольких частотах от 98 Гц до 200 кГц

Режим прямого подключения – использование частот от 98 Гц до 200 кГц, SD и SiS

Режим клещей – использование частот от 8 кГц до 131 кГц

Режимы работы

Режим индукции – подача сигнала за счет индукции при помощи встроенной антенны

Режим прямого подключения – подача сигнала непосредственно в кабель путем присоединения одного выходного провода к кабелю, а другого – к независимому заземлению

Режим клещей – подача сигнала при помощи индуктивных клещей (тороида или соединителя), которые устанавливаются на целевую трубу или кабель

Функции SiS и SD – обеспечивают точную идентификацию линии в областях с большим количеством коммуникаций

Защита выхода

Выход защищен от случайной кратковременной подачи напряжения 240 В перем. тока

Защита от внешних воздействий

IP65 и NEMA 4



Комплектация

  • Комплект батарей типа D для генератора 5 Вт - 8 шт., для генератора 10 Вт - 12шт.
  • Штырь заземления.
  • Комплект проводов для подключения.
  • Инструкция по эксплуатации.
  • Сумка для переноски.



Дополнительная комплектация

  • Комплект аккумуляторов Li-Ion и зарядное устройство.
  • Функция удаленного управления генератором.
  • Зарядное устройство для генератора от 12 В а/м.
  • Магнит для подключения к металлическим трубам.
  • Катушка – удлинитель 10 м.
  • Индуктивные клещи Ø 50 мм.
  • Индуктивные клещи Ø 100 мм.
  • Индуктивные клещи SiS Ø 100 мм для генератора с функцией SiS.
  • Индуктивные клещи Ø 125 мм.
  • Индуктивные гибкие клещи Ø 450 мм.
  • Штанга удлинительная.
  • Разделительный фильтр для подачи сигнала под напряжением 480 В.
  • Разделительный фильтр для подачи сигнала под напряжением 240 В.
Файлы для скачивания
Проспект Loc3-5TxСкачать
Проспект Loc3-10TxСкачать
Проспект Loc3-10SiSTxСкачать
