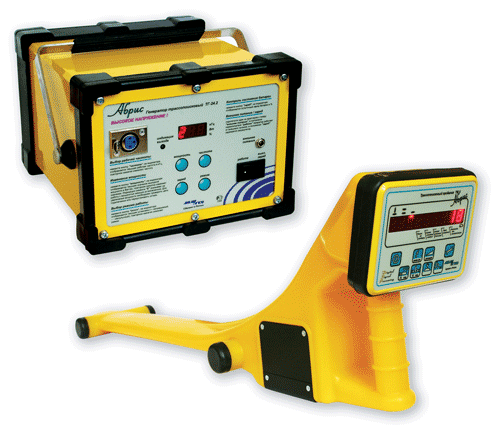

Трассоискатель "АБРИС" служит для простого и точного определения местоположения, а так же глубины залегания кабелей и металлических (силовых и сигнальных кабелей, трубопроводов), а также позволяют в кратчайший срок и с большой надежностью проводить диагностику состояния инженерных коммуникаций, тем самым предотвращая их повреждение при ведении земляных работ. Трассоискатели "АБРИС" обладают всеми необходимыми функциями для решения поисковых задач: прямое цифровое измерение глубины, указание направления на ось коммуникации, измерение силы тока в коммуникации.

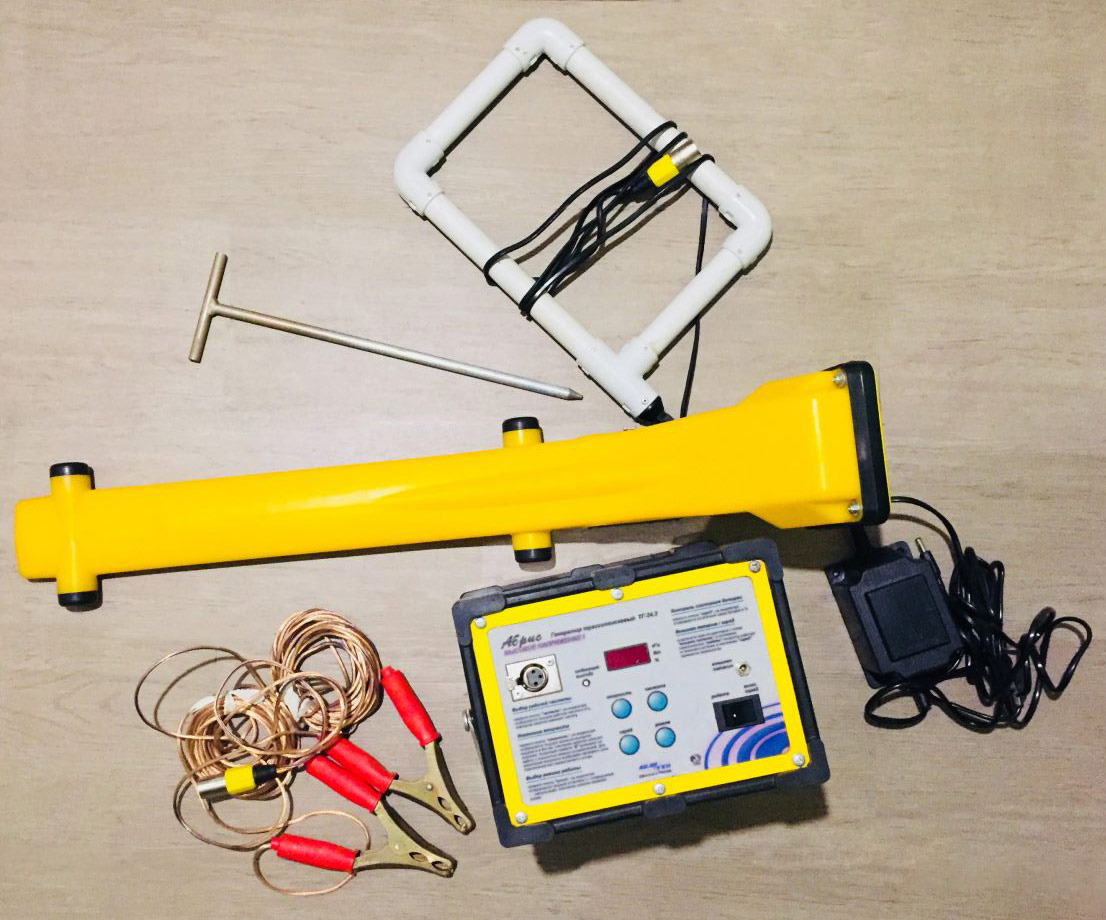

Технические характеристики трассоискателей «Абрис»
№	Параметры трассоискателей	Абрис 12 (ТГ12+ТМ5(6))	Абрис 24 (ТГ24+ТМ5(6))
1	Максимальное удаление от генератора	До 2 км	До 3 км
2	Максимальная глубина обнаружения трассы	8м	12м
3	Максимальная глубина измерения	6 м электронное ограничение
4	Масса комплекта	до 7 кг	до 11 кг

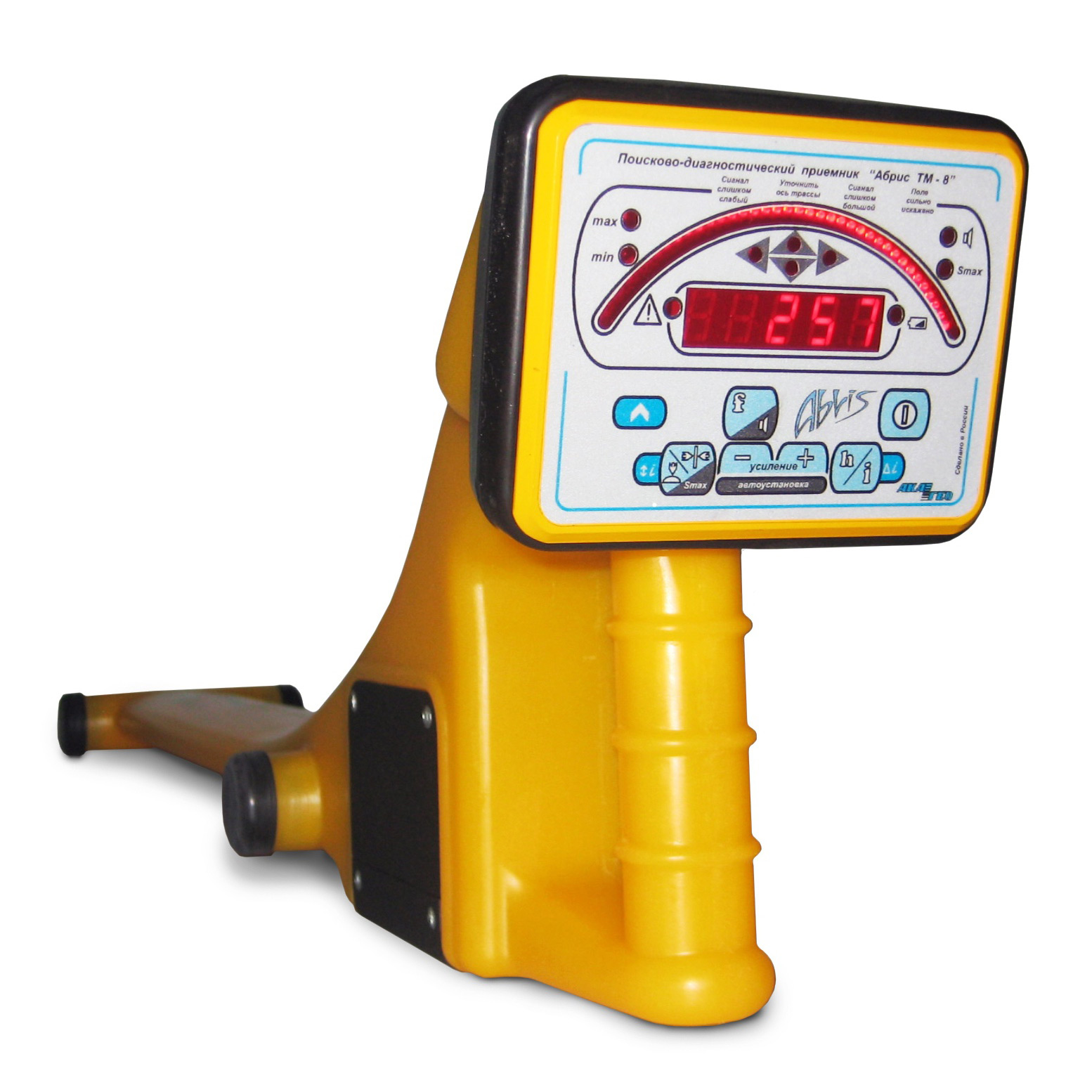

Технические характеристики приемников «Абрис»
№	Параметры приемников	ТМ5 (ТМ5П)	ТМ6
1	Используемые пассивные частоты	50 Гц ; 100 Гц ; 50+100 Гц ; Радио
2	Частоты при работе от генератора	1450 Гц, 9820 Гц, заказные частоты
3	Максимальная глубина измерения	6 м электронное ограничение
4	Точность трассировки **	3% при глубине до 3м, 7% при глубине >3м
5	Точность измерения глубины **	3% при глубине до 3м, 7% при глубине >3м
6	Точность измерения силы тока	10%
7	Объем памяти для хранения результатов измерений *	1000 точек измерения	1000 точек измерения
8	Синхронизация с приемником GPS *	да	да
9	Глубина погружения антенного блока под воду	(До 10 м)	-
10	Батареи питания	2 шт. размера D или аккумуляторы
11	Время непрерывной работы	20 часов	50 часов
12	Тип индикатора	Светодиодный	ЖК-индикатор
13	Диапазон рабочих температур	-30/+60 °С	-10/+60 °С
14	Масса прибора	1,72 кг( 2,8 кг )	1,85 кг

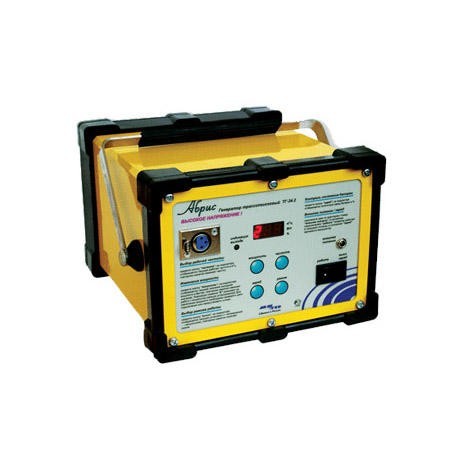

Технические характеристики генераторов «Абрис»
№	Параметры генераторов	ТГ12	ТГ24
1	Максимальная выходная мощность	12 Вт	24 Вт
2	Питание генератора	Встроенные аккумуляторы, бортсеть автомобиля 11-15 В, зарядка и работа от сети 220 В
3	Рабочие частоты	1450 Гц, 9820 Гц, заказные частоты
4	Автоматическое согласование с нагрузкой	1-1000 Ом	1-1000 Ом
5	Время непрерывной работы от встроенных аккумуляторов	от 3 до 20 часов	от 4 до 25 часов
6	Прямое и бесконтактное подключение	да	да
7	Диапазон рабочих температур	- 30 /+60 °С
8	Масса прибора	3,5 кг	6,7 кг

* - дополнительная опция.

** - справедливо для однородного электромагнитного поля (отсутствие других близкорасположенных коммуникаций, идущих параллельно обследуемой или пересекающих её).
