Topocad пакет «Проект»

Topocad пакет «Проект»
Topocad пакет «Проект»
229 200 руб.


Запросить счет

Включает модули «Базовый», «Модель Объемов», «Линейные Изыскания» и модуль «Поперечники». Позволяет обмениваться данными с электронными тахеометрами и приемниками ГНСС, выполнять конвертацию данных в различные САПР и ГИС форматы, создавать ЦММ, 3D модели объектов, выполнять расчет объемов земляных работ, выполнять камеральное трассирование линейных объектов, создавать их профили, выполнять разбивку оси трассы и со смещением от оси трассы, выполнять расчет объемов по поперечникам, выполнять проектирование и создавать 3D модели линейных объектов, содержит специальные функции по работе с тоннелями, а также многое другое. Используется, как правило, при геодезическом сопровождении строительства линейных объектов, а также во всех остальных областях, так как содержит все функции основных модулей.

Назначение пакета «Проект»

Обмен данными с электронными тахеометрами. Создание чертежей и схем. Построение модели поверхности. Создание топографического плана. Подсчет площадей. Контроль отклонения положения точек от проекта. Подсчет объемов между моделями поверхностей, между поверхностью и плоскостью. Автоматическое сопряжение поверхностей.

Создание описания прохождения осевой линии протяженного объекта (автомобильные дороги, железные дороги, трубопроводы, каналы, тоннели и др.). Создание описания продольного профиля протяженного объекта. Оформление чертежа профиля. Вывод разреза модели поверхности. Подготовка данных для выноса в натуру осевой линии и со смещением от осевой линии.

Создание проектной модели поверхности коридора протяженного объекта, в том числе тоннеля.

Область применения

Все виды работ, при которых необходим обмен данными с электронным тахеометром. Геодезический контроль строительства. Площадные и полосные изыскания. Сбор и подготовка информации для ГИС систем. Ведение дежурных планов. Землеустройство. Исполнительные съемки.

Подсчет объемов земляных работ при осуществлении геодезического обеспечения строительства. Маркшейдерское обеспечение добычи полезных ископаемых открытых и закрытых месторождений. Учет объемов на складах сырья и строительных материалов.

Проектирование и геодезический контроль строительства автодорог, тоннелей и любых протяженных объектов.

Горизонтальная и вертикальная планировка объектов промышленного, гражданского и транспортного строительства.

Основные функции

  • Прием данных из приборов SOKKIA, Leica, Trimble/Geodimeter, Nikon, в том числе с использованием интерфейса RS-232.
  • Сохранение данных в форматах приборов и их передача (с целью выноса в натуру) с использованием протокола RS-232
  • Обработка съемки, выполненной на известной станции, решение обратной засечки.
  • Нестрогое раздельное уравнивание одиночного теодолитного хода, уравнивание одиночного нивелирного хода.
  • Сохранение и загрузка данных в текстовом формате, в формате DWG/DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif/mid), а также растровые подложки в формате BMP, JPEG, TIFF, чертежи в формате Topocad *.top.
    Обработка полевого кодирования точек с возможностью использования библиотеки условных знаков.
  • Работа в полноценном режиме 3D.
  • Распределение данных по слоям.
  • Построение линий (в том числе сплайн), окружностей, круговых и переходных кривых, точек, полигонов, символов, текстов. Аппроксимация линий отрезками.
  • Редактирование построенных элементов.
  • Использование функций координатной геометрии.
  • Перемещение, вращение, масштабирование, параллельное смещение, зеркальное отражение, ряд дополнительных функций редактирования.
  • Промер расстояний, превышений, углов, уклонов.
  • Построение размерных линий.
  • Просмотр таблицы координат точек «Править как текст».
  • Доступна панель фильтров выбора.
  • Вычисление площади.
  • Расчет отклонения положения точек от проектного значения.
  • Расчет среднего из серии измерений.
  • Работа с атрибутивной (семантической) информацией, поиск элементов чертежа по значению атрибутов, задание стилей оформления.
  • Использование пользовательской системы координат (ПСК).
  • Настройка пользовательских панелей инструментов, задание параметров построения условных знаков (привязка к слоям, стилям, атрибутам).
  • Построение и редактирование модели поверхности (TIN). Обновление, вырезка, объединение моделей.
  • 3D визуализация и редактирование модели поверхности.
  • Загрузка и сохранение модели поверхности в форматы DXF/DWG, LandXML.
  • Интерполяция высотных отметок элементов чертежа из модели поверхности.
  • Автоматизированная интерполяция и отрисовка горизонталей любой высоты сечения рельефа и стиля, их сглаживание. Подписи горизонталей.
  • Штриховка откосов.
  • Создание и изменение библиотек условных обозначений, в том числе символов (блоков).
  • Создание и изменение шаблонов отчетов.
  • Преобразование координат на плоскости (по формулам аффинного преобразования и преобразования Хельмерта), определение параметров преобразования по совмещенным пунктам.
  • Преобразование координат из зоны в зону проекции Гаусса-Крюгера по известным параметрам. Пересчет плоских прямоугольных координат проекции Гаусса-Крюгера, Ламберта, Стереографической в геодезические координаты (B - широта,L - долгота) и обратно по известным параметрам. Пересчет геодезических координат в геоцентрические по известным параметрам. Пересчет геоцентрических координат по формулам Бурша-Вольф(7 параметров), Молоденский-Бадекас(10 параметров).
  • Подключение «фоновых» чертежей.
  • Подготовка, оформление и печать чертежей. Автоматизированное создание легенды.
  • Подготовка шаблонов чертежей.
  • Подсчет объема между двумя моделями поверхностей путем построения вертикальных призм.
  • Подсчет объема между моделью поверхности и плоскостью путем построения вертикальных призм.
  • Подсчет объема между двумя моделями поверхности путем построения вертикальных сечений.
  • Вывод отчета по выполненному расчету.
  • Оформление результата расчета в виде заливки насыпи и выемки.
  • Оформление результата расчета в виде изолиний равных объемов работ.
  • Функция автоматического сопряжения контура проектной поверхности с подосновой путем построения откосов.
  • Заполнение табличного описания плана трассы.
  • Заполнение табличного описания профиля трассы.
  • Создание табличного описания плана и профиля трассы по линиям чертежа.
  • Интерактивное создание описания плана трассы в чертеже с помощью «редактора трасс».
  • Интерактивное создание описания профиля трассы в форме профиля.
  • Автоматизированная проверка табличных описаний.
  • Прямой и обратный пересчет прямоугольных координат в пикетаж, смещение, превышение относительно плана и профиля трассы.
  • Подготовка данных для выноса в натуру осевой линии трассы, а также со смещением от осевой (задается смещение и превышение).
  • Оформление формы и сеток профиля.
  • Сравнение профилей трасс и разрезов моделей поверхности между собой.
  • Загрузка и Сохранение описания плана и профиля трассы в форматы LandXML, DRD, Geosecma, SBG, Novapoint, ALC, текстовый.
  • Ряд специализированных железнодорожных функций.
  • Построение и редактирование модели поверхности (TIN) Тоннеля.
  • Создание шаблонов поперечного сечения линейного объекта, в том числе тоннеля.
  • Сравнение модели поверхности Тоннеля с проектной моделью по шаблонам поперечного сечения.
  • Построение проектной 3D модели с использованием плана трассы, профиля трассы, шаблона поперечного сечения трассы, модели подосновы, описания поперечных уклонов.
  • Использование дополнительных («боковых») линий чертежа для управления процессом построения проектной модели.
  • Представление проектной модели в виде набора поперечных сечений, сопряженных с моделью подосновы.
  • Представление проектной модели в форме модели поверхности TIN.
  • Построение проектной модели в виде пространственных полилиний в файле чертежа плана.
  • Формирование файла данных проекта для передачи в различные электронные приборы и системы автоматизированного управления строительной техникой.
  • Вывод отчетов с результатами расчетов с возможность редактирования шаблонов.

Прием данных

Topocad пакет «Проект» позволяет осуществлять прием данных из электронных тахеометров:

  • Sokkia/Topcon;
  • Trimble;
  • Leica.

Кроме того, Topocad пакет «Проект» позволяет загружать координаты точек и графическую информацию из:

  • текстовых файлов;
  • файлов формата DWG/DXF;
  • MicroStation DGN;
  • MapInfo MIF/MID;
  • ESRI SHP;
  • LandXML;
  • ряда других форматов.

Описание плана и профиля трассы можно загрузить из форматов:

  • LandXML;
  • DRD;
  • Geosecma;
  • SBG;
  • Novapoint;
  • текстового.

Передача данных

Загруженные данные, а также чертежи можно сохранить в:

  • текстовые файлы;
  • файлы формата DWG/DXF;
  • MicroStation DGN;
  • MapInfo MIF/MID;
  • ESRI SHP;
  • LandXML;
  • ряд других форматов.

Данные можно также передать в электронные тахеометры:

  • Sokkia/Topcon;
  • Trimble;
  • Leica.

Описание плана и профиля трассы можно сохранить в форматах:

  • LandXML;
  • DRD;
  • Geosecma;
  • SBG;
  • Novapoint;
  • текстовом.

Проектная модель линейного объекта в виде набора поперечных сечений, сопряженных с моделью подосновы в формате Topcon RD3, LandXML(в Topocad 14), в формате MDS.

Проектная модель линейного объекта в форме модели поверхности TIN в формате Topocad DTM с возможностью конвертации в LandXML, DWG,DXF.

Векторная каркасная модель линейного объекта в формате Topocad TOP (TOPX) с возможностью конвертации в форматы DWG, DXF, LandXML, DGN, MIF/MID, SHP и другие.

Расчетные функции

В Topocad пакет «Проект» также имеется функция вычисления координат съемочных точек: обработка измерений, выполненных с известной точки, определение координат точки путем решения комбинированной многократной обратной засечки, раздельное уравнивание одиночного теодолитного хода. По результатам вычислений выводятся ведомости и отчеты.

Графические функции

Данные сохраняются в графический формат Topocad TOP (TOPX).

На основе загруженных данных можно выполнить различные построения с использованием таких геометрических элементов как линии (в том числе и сплайн), окружности, дуги, переходные кривые. Доступно также выведение текстовых подписей. Вся информация располагается по слоям.

Созданные элементы доступны для редактирования с использованием стандартных общепринятых методов редактирования.

Стандартный режим построения плановых элементов – 2D, но пользователь имеет возможность переключиться в режим 3D и выполнять все построения в этом режиме. Даже при работе в режиме 2D имеется возможность задания высотных отметок элементов, что отражается при просмотре данных в 3D.

Любому элементу чертежа можно задать набор определяемых свойств – атрибутов. Эта информация может быть выведена в виде текстовых подписей в чертеже. Кроме того, можно выполнять поиск объекта чертежа, а также визуализацию объектов с учетом значений свойств.

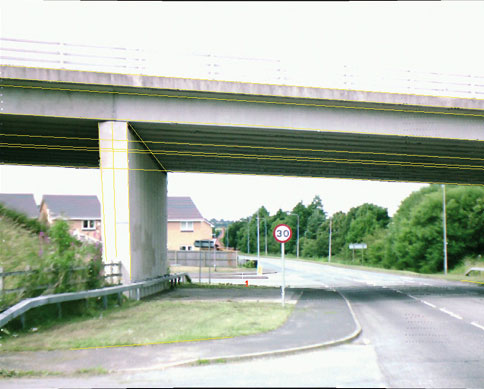

Имеется возможность загрузить файлы графических форматов BMP, JPEG, TIFF и использовать их как подложку для построений. Никакого дополнительного программного обеспечения для этого не нужно.

Topocad пакет «Проект» содержит функцию автоматизированного создания модели поверхности (в форме TIN – нерегулярной сети треугольников) для интерполяции горизонталей с любым шагом. Имеется возможность настройки любого стиля оформления горизонталей.

Программа поддерживает использование библиотек стандартных условных знаков (символов, типов линий, заливок). Пользователь имеет возможность создавать свои собственные символы и типы линий и пополнять ими библиотеку условных знаков. Имеется возможность создать пользовательские панели «Макрос», позволяющие автоматически переходить в режим построения выбранного точечного, линейного, площадного условного знака.

Оформление чертежей и вывод их на печать выполняются непосредственно в Topocad пакет «Проект».

Дополнительные функции

Кроме того, имеется ряд команд, автоматизирующих рутинные операции. Например, команда определения площади полигона с выводом отчета по результатам вычислений. Если необходимо определить расхождение между проектным положением точек и их положением по результатам выполненной съемки, то есть специальная команда, позволяющая автоматически определить расхождения между двумя группами точек и вывести отчет по результатам вычислений, а также автоматически отобразить полученные величины в чертеже. Доступно задание допуска на расхождения и индикация значений, превысивших допуск.

В случае использования полевого кодирования могут быть осуществлены автоматизированные построения.

В Topocad пакет «Проект» имеется возможность преобразования плоских прямоугольных координат по совмещённым пунктам или по параметрам (используется метод Аффинных преобразований и преобразования Хельмерта). Кроме того, имеется встроенная функция, позволяющая по заданным параметрам выполнить преобразование геоцентрических координат, а также выполнить переход от геоцентрических координат в региональные проекции и обратно.

Все отчеты формируются по шаблонам. Пользователь имеет возможность модифицировать шаблоны.

В Topocad пакет «Проект» может быть БЕСПЛАТНО включен модуль «Поле», позволяющий в реальном масштабе времени работать с геодезическими приборами и системами управления строительной техникой: выполнять съемку рельефа и ситуации, а также выполнять вынос в натуру точек и линий.

Модуль «Модель Объемов»

На основе моделей поверхности в формате Topocad DTM, можно произвести подсчет объемов земляных масс путем построения вертикальных призм. Заложена возможность подсчета между двумя поверхностями, или между поверхностью и плоскостью.

По результатам расчетов выводятся отчеты в табличном виде. Кроме того, есть возможность создавать наглядное графическое отображение результатов подсчета объемов в виде изолиний и растровой заливки, а также с помощью таблицы, в каждом из квадратов которой выводится соответствующее значение объема. Все результаты могут быть оформлены в виде чертежа стандартными средствами Topocad пакет «Проект» и выведены на печать.

Для проектировщиков будет интересна функция автоматического сопряжения контура проектной поверхности с подосновой путем построения откосов.

Модуль «Линейные изыскания»

В Topocad пакет «Проект» можно задать план трассы (ось протяженных объектов, таких как автомобильные дороги, железные дороги, трубопроводы, каналы и др.) и профиль трассы. Выполняется это с помощью заполнения табличного описания плана и профиля трассы, либо графически. Для трассы, созданной в графическом окне так же можно сформировать табличное описание. Оно подлежит автоматизированной проверке.

При наличии модели поверхности по трассе можно сформировать разрез.

Topocad пакет «Проект» позволяет выполнить сравнение профилей трасс и разрезов моделей поверхности между собой.

Оформление чертежа профиля осуществляется путем выбора необходимых компонент.

Пользователь может произвести прямой и обратный пересчет прямоугольных координат в пикетаж, смещение, превышение относительно плана и профиля трассы.

Имеется возможность подготовить данные для выноса в натуру осевой линии трассы, а также со смещением от осевой (задается смещение и превышение).

В программе заложен ряд специализированных железнодорожных функций.

По всем выполненным построениям можно сформировать отчеты.

Модуль «Поперечники»

При помощи Topocad пакет «Проект» можно создать шаблоны поперечного сечения линейного объекта и на их основании запроектировать 3D модель объекта. Для этого понадобятся ранее созданные план трассы, продольный профиль трассы, модель подосновы, описание поперечных уклонов.

В процессе проектирования поперечников могут применяться дополнительные («боковые») линии чертежа для управления процессом построения проектной модели.

Поперечник может иметь несколько слоёв в конструкции дорожной одежды (пространство между теоретическим верхним уровнем дороги и уровнем террасы), таких как слой асфальта и др.

В программе можно выполнить не только построение поперечных разрезов поверхностей, но и произвести их сравнение с теоретическим поперечником.

Основное преимущество Topocad пакет «Проект» при работе с поперечниками раскрывается тогда, когда вы приступаете к редактированию Вашего проекта. Когда Вам нужно изменить ширину дороги, указать новую модель поверхности, новый профиль, новый шаблон поперечника – всё что угодно – Вы сможете это сделать всего лишь посредством нескольких нажатий кнопки мыши. Topocad пакет «Проект» позволит очень легко вывести эти данные в чертеж для отображения поперечных сечений или структурных линий трассы в 3D.

И еще один плюс программы Topocad – это возможность формирования файла данных проекта для передачи в различные электронные приборы и системы автоматизированного управления строительной техникой.

Модуль "Поперечники" начиная с Topocad 15-й версии включает в себя модуль "Тоннель".

Этот модуль позволяет выполнить построение модели поверхности тоннеля по результатам съемки и сравнение модели с проектным поперечным сечением тоннеля.

Проектные построения выполняются при помощи задания шаблонов поперечного сечения тоннеля. В качестве исходных данных потребуется также план и профиль трассы тоннеля.

Сравнение шаблона поперечного сечения тоннеля с построенной моделью путем построения поперечных сечений производится автоматически.

По результатам сравнения выводится отчет.

Все построения сохраняются в чертеже проекта и могут быть распечатаны.

При наличии параметрического описания трассы в проекте, в Topocad пакет «Проект» можно произвести подсчет объема между двумя моделями поверхности путем построения вертикальных сечений.
