Кабелеискатель Успех 5Д с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат
Описание кабелеискателя Успех 5Д

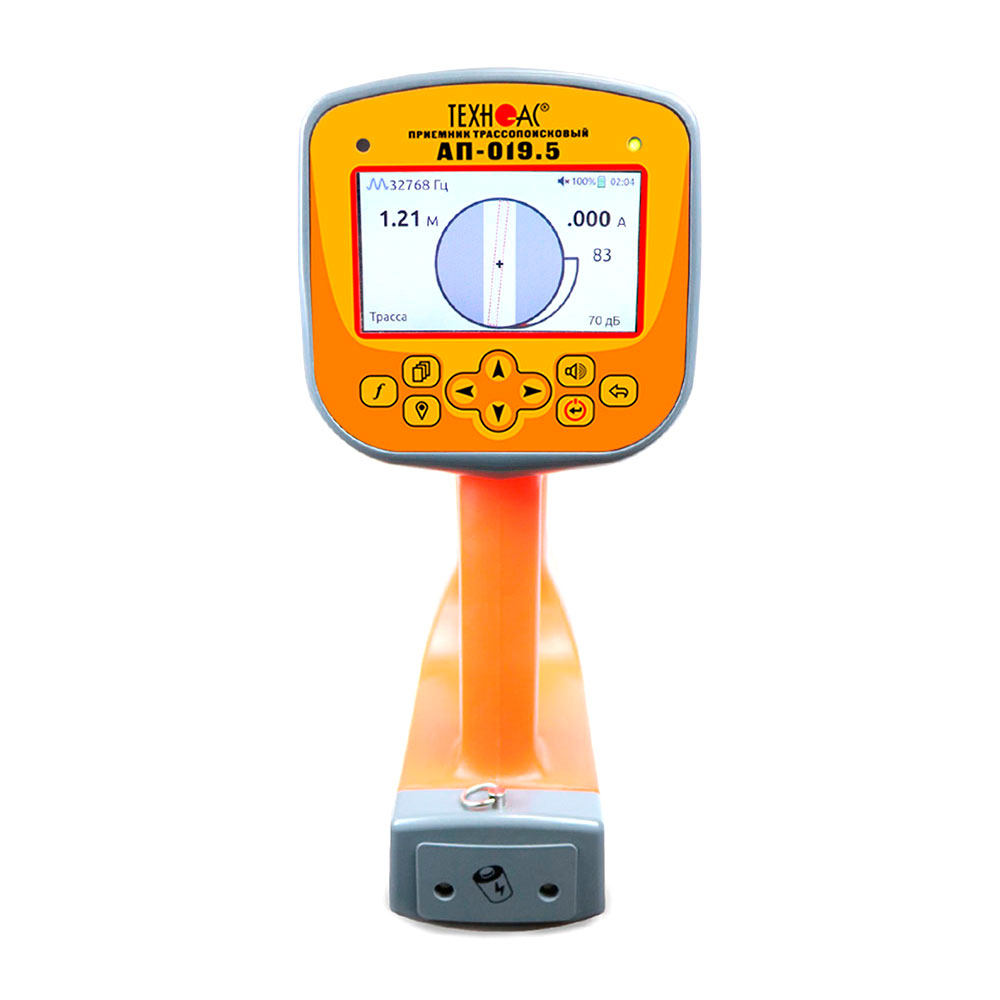

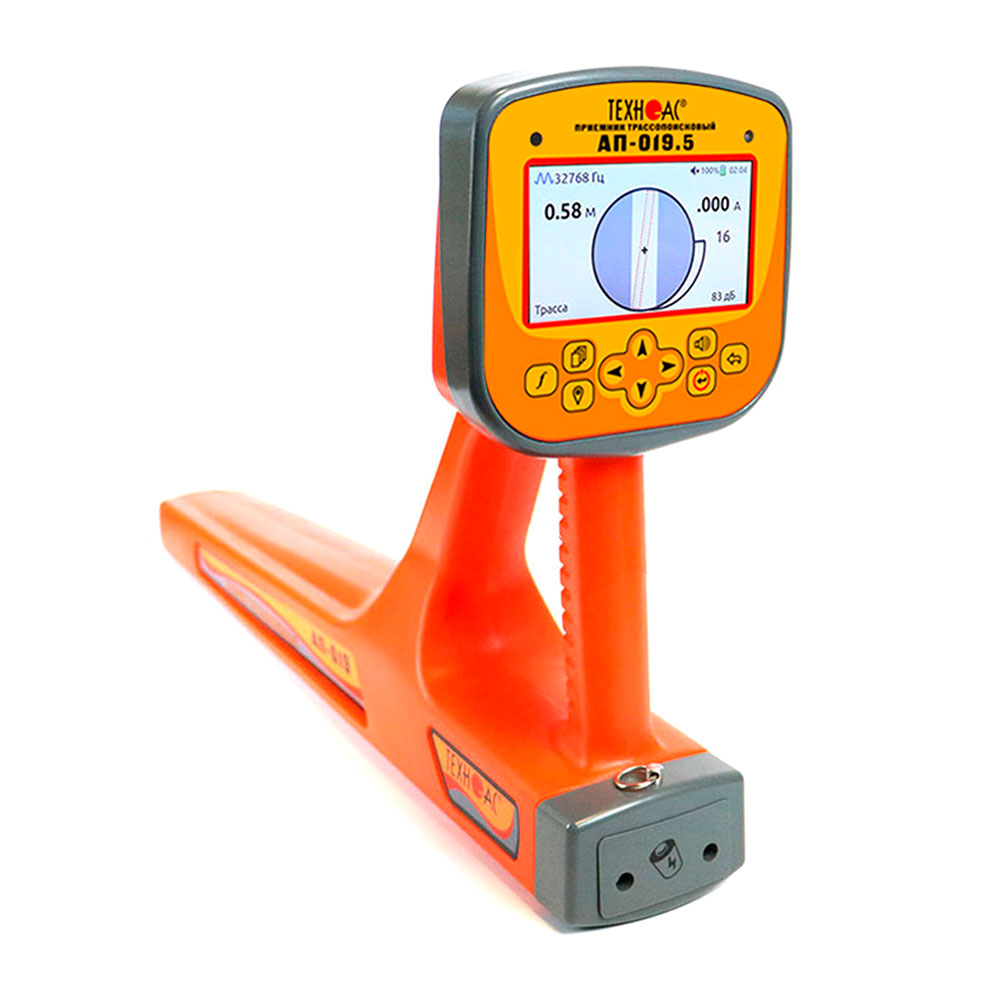

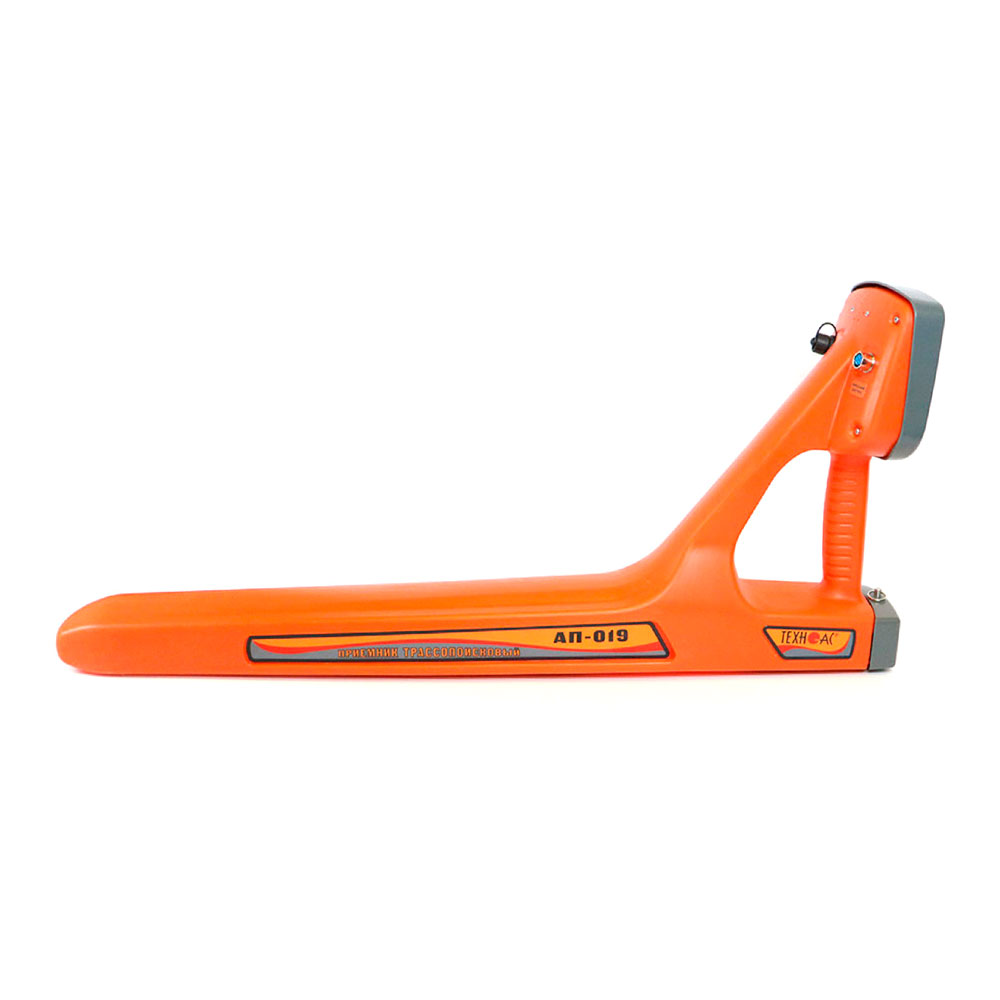

Трассопоисковый приемник с функцией сохранения GPS/ГЛОНАСС координат в виде моноблока с отображением на графическом цветном ЖК дисплее линии положения коммуникации, графиков и шкал изменения уровней входных сигналов, цифровых значений уровней сигнала, расстояния до оси коммуникации, величины протекающего по ней тока и других параметров с диапазоном температуры эксплуатации от -30 до +50°С.
Назначение кабелеискателя Успех 5Д
- Обследование участка местности с целью поиска и трассировки коммуникаций.
- Определение глубины залегания коммуникаций.
- Определение мест пересечения и мест разветвления коммуникаций.
- Определение мест повреждения коммуникаций, в том числе, при помощи подключаемых к прибору внешних датчиков.
- Выбор кабеля из пучка при помощи подключаемых к прибору клещей индукционных или накладной рамки.
- Одновременное проведение трассировки и дефектоскопии.
Особенности приемника АП-019.5
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.
Режимы индикации приемника АП-019.5
Режим «Трасса»
Режим «Ноль»
Режим «Пик»
Режим «График Макс.»
Режим «График Мин.»
Режим «Мин./Макс.»
Режим «2F 1024/2048»
Рекомендуемые области применения кабелеискателя Успех 5Д
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
Технические характеристики
Характеристики трассопоискового приемника АП-019.5
| Параметр | Значение |
|---|---|
| Частоты фильтров | 50, 60, 100, 120, 512, 1024, 8192, 32768 Гц |
| Диапазон частот «Широкая полоса» |
0,05 …7,00 кГц; 7,00 …14,00 кГц |
| Диапазон частот «Две частоты» | одновременный прием частот 1024 Гц и 2048 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 3 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | не менее 200000 точек |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, MED-127, NR-117M, CI-105/ХХ, CI-110/ХХ производства «ТЕХНО-АС» |
| Управление чувствительностью (усилением сигнала) |
- полуавтоматическое / ручное (по выбору); - автоматическое для режима «Трасса» |
| Определение глубины залегания коммуникации | 0,01....30,00 м |
| Точность определения глубины залегания |
±5 см при глубине до 1 м, ±5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации | - 0,001....50,00 А |
| Точность определения оси коммуникации |
±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | при работе с генераторами «ТЕХНО-АС» |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Звуковая индикация |
- синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок |
| Источник питания |
- 4 Li-ion батареи 3,7 В, 3200 мАч; - внешний аккумулятор (Power Bank) |
| Режим «Сон» | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана 100% |
| Диапазон температур эксплуатации / хранения | -30…+50 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Вес, не более | 2,4 кг |

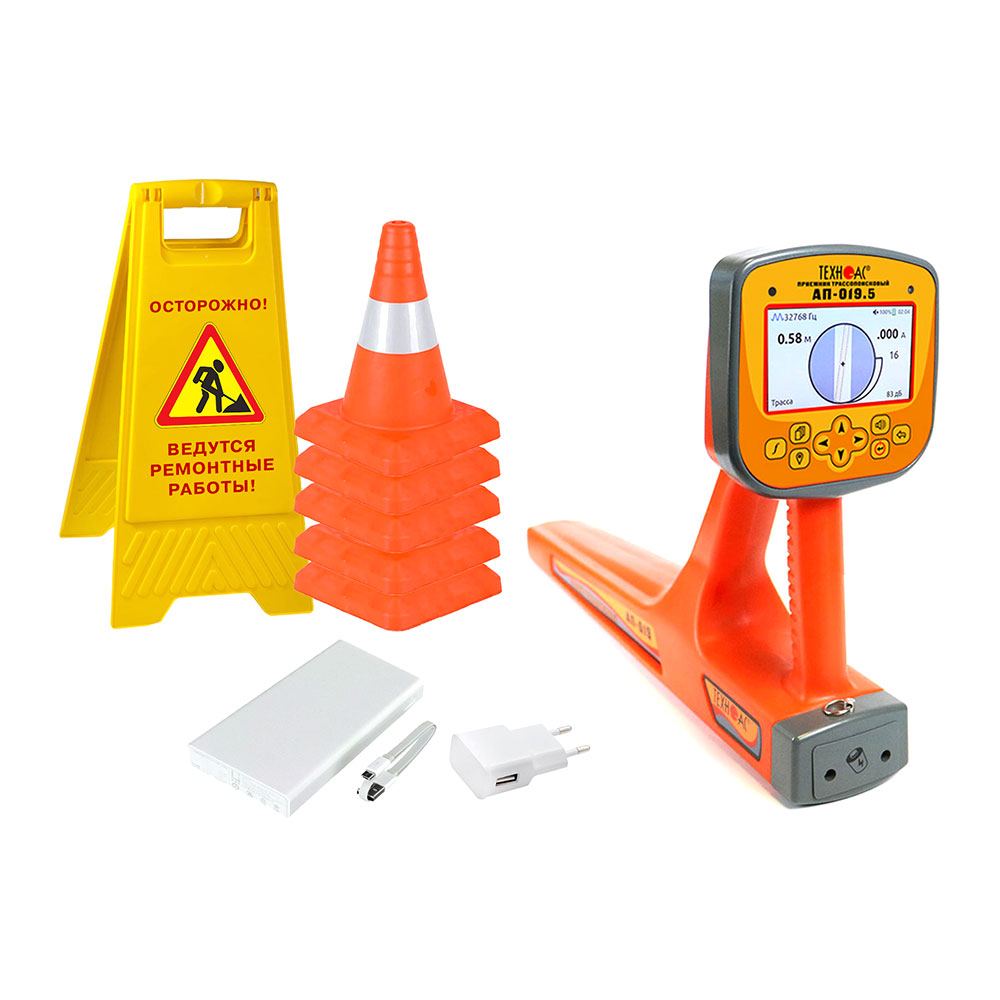

Комплектация кабелеискателя Успех 5Д
| № | Наименование | Кол-во |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019.5 | 1 шт. |
| 2 | Аккумуляторы 26500 | 4 шт. |
| 3 | Зарядное устройство HD-8992A | 1 шт. |
| 4 | Кабель USB 2.0 AM-mini USB 1 м | 1 шт. |
| 5 | Диск CD c программой | 1 шт. |
| 6 | Power Bank | 1 шт. |
| 7 | Сетевое зарядное устройство 5 В 2 А | 1 шт. |
| 8 | Конус дорожный, высота 30 см | 5 шт. |
| 9 | Аварийный знак "Люк открыт" или "Идут работы" | 1 шт. |
| 10 | Сумка для приемника (чехол 53212) | 1 шт. |
| 11 | Руководство по эксплуатации | 3 шт. |
| 12 | Паспорт | 1 шт. |
Дополнительная комплектация кабелеискателя Успех 5Д
| № | Наименование |
|---|---|
| 1 | Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
| Файлы для скачивания | |
| Руководство по эксплуатации на приемник | Скачать |
| Паспорт | Скачать |
