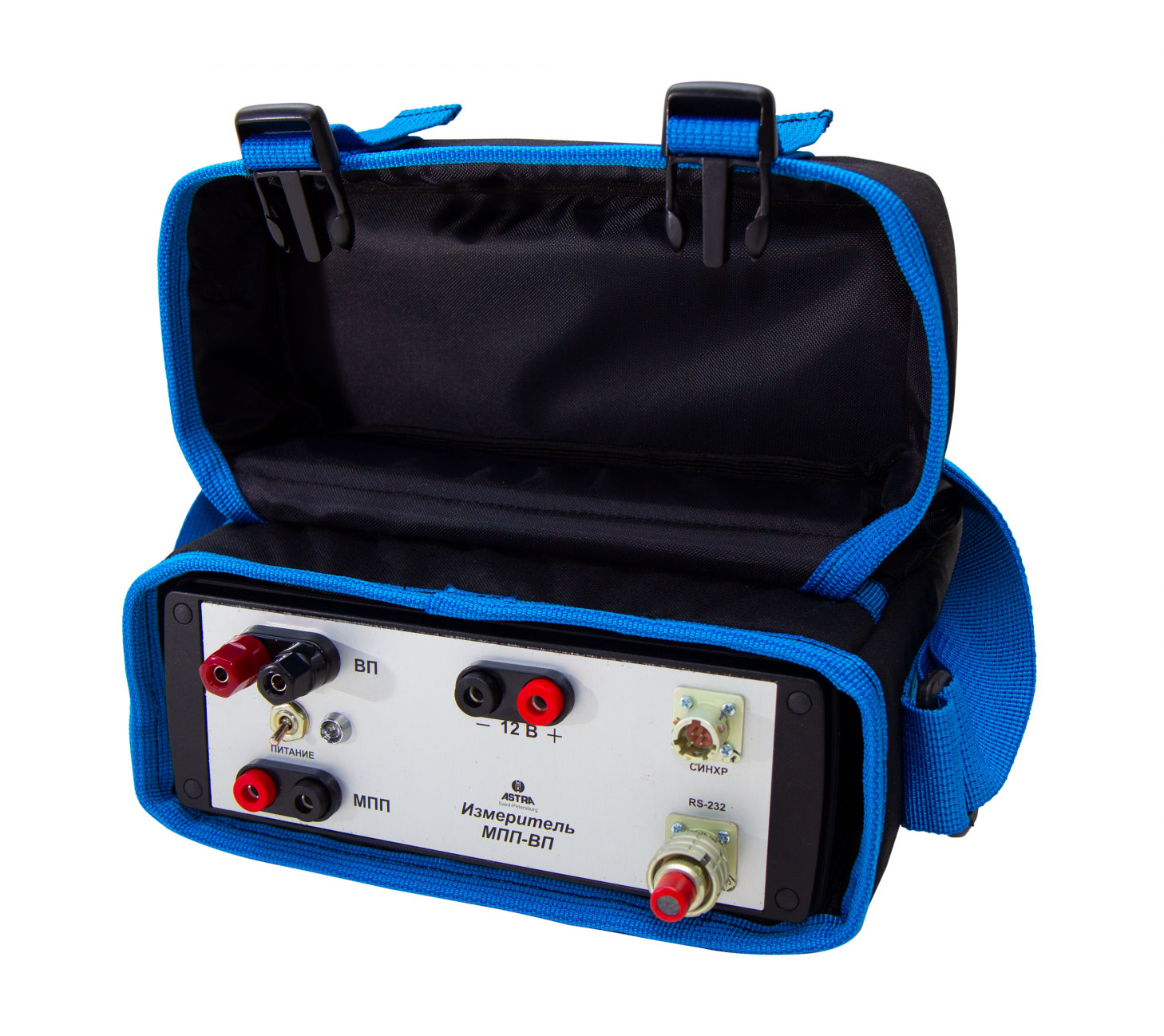

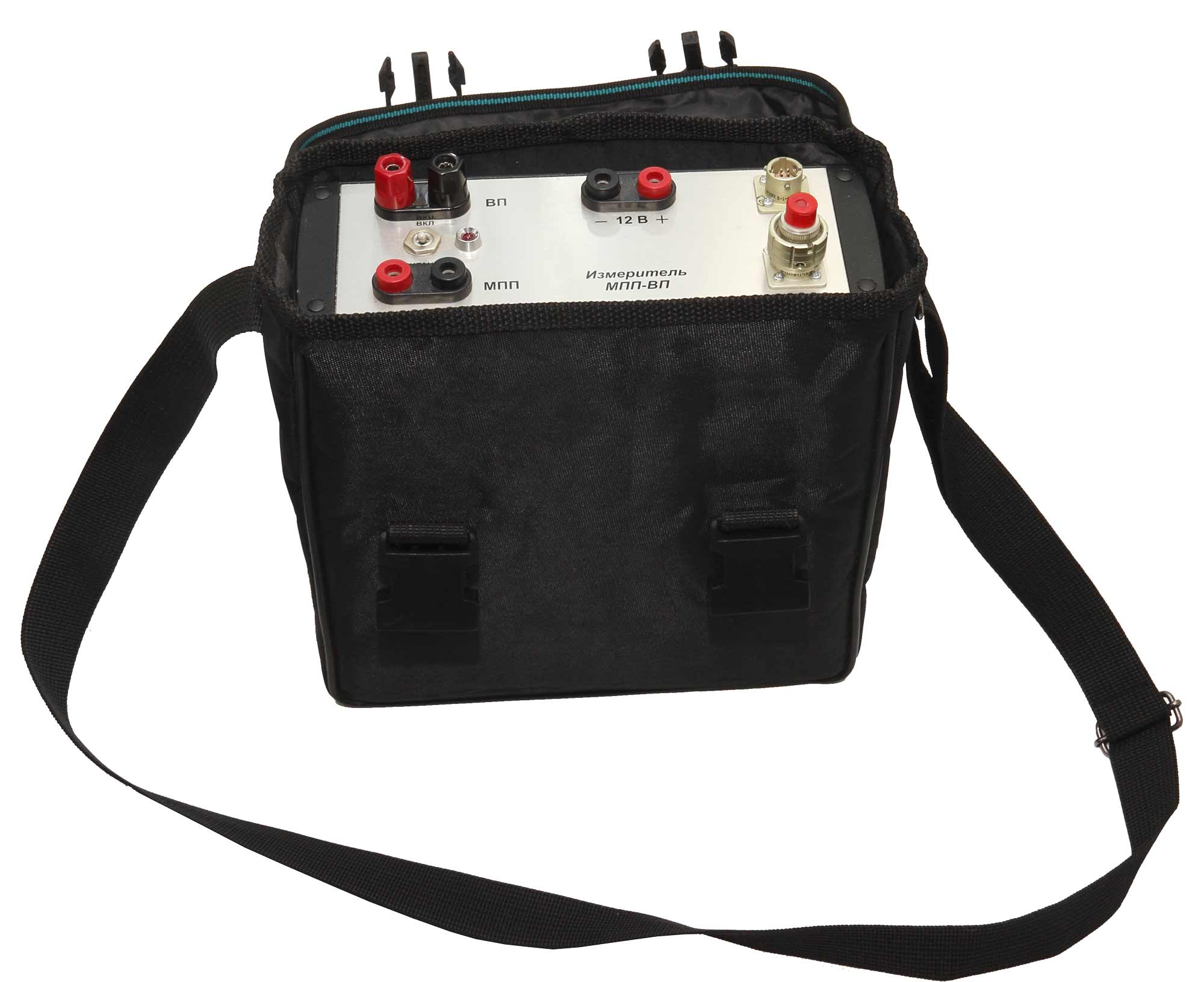

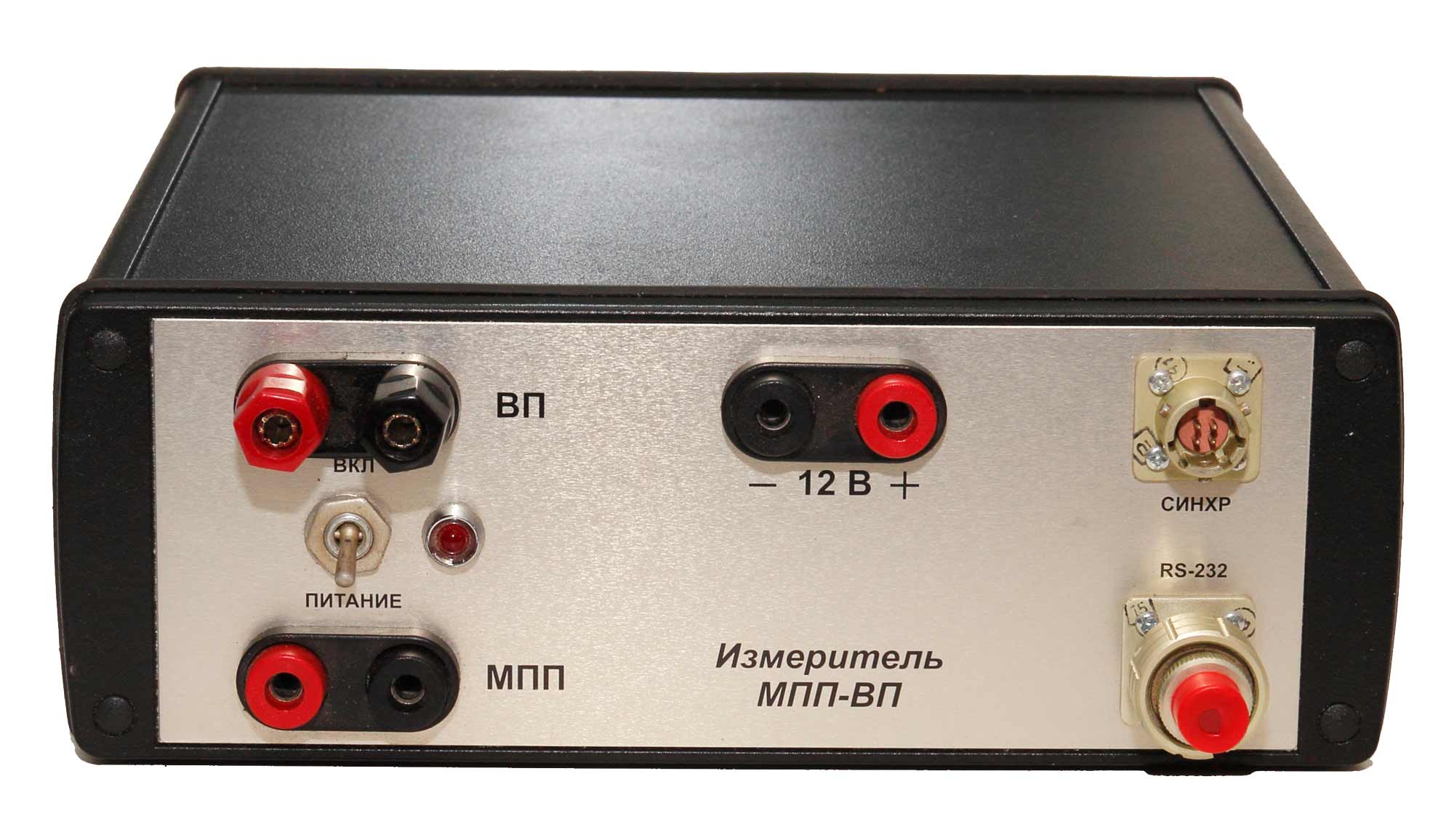

Измеритель МПП-ВП
Цифровой электроразведочный измеритель МПП-ВП предназначен для измерения ЭДС переходного процесса. Приемником сигнала является петля или индукционный датчик при измерениях МПП и заземленная линия с неполяризующимися электродами при измерениях ВП.
Измеритель содержит 16-разрядный АЦП и сигнальный процессор фирмы Analog Devices, которые обеспечивают помехоустойчивое аналого-цифровое преобразование входного напряжения и предварительную обработку сигнала в реальном времени.

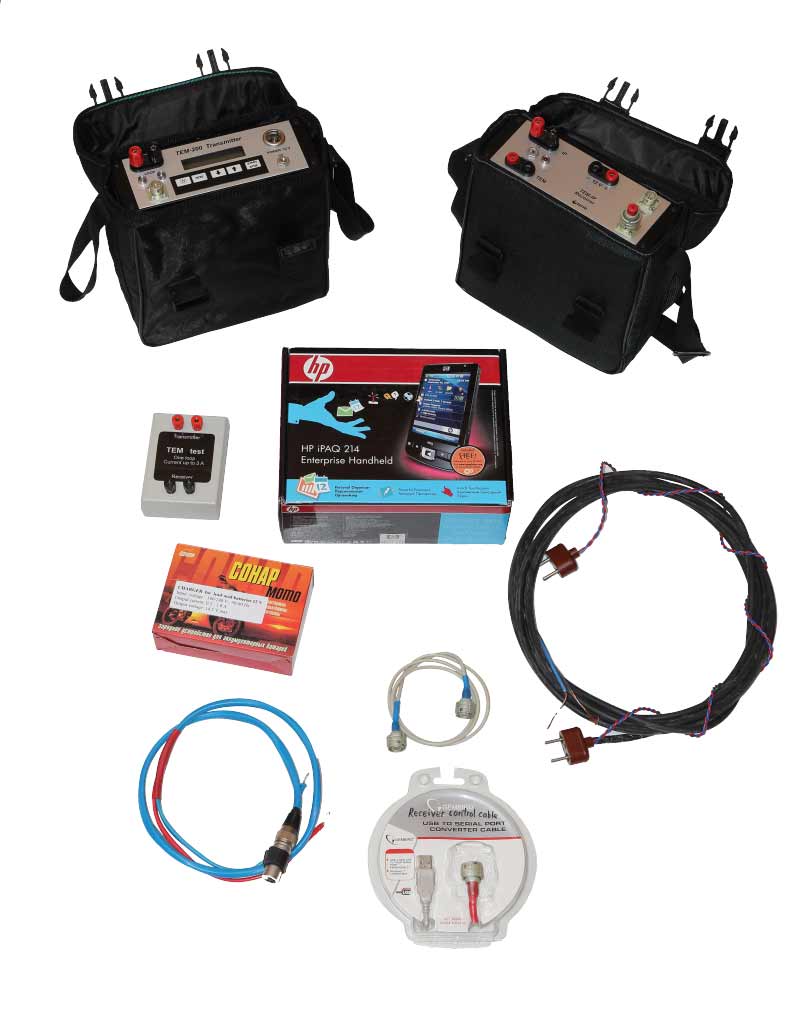

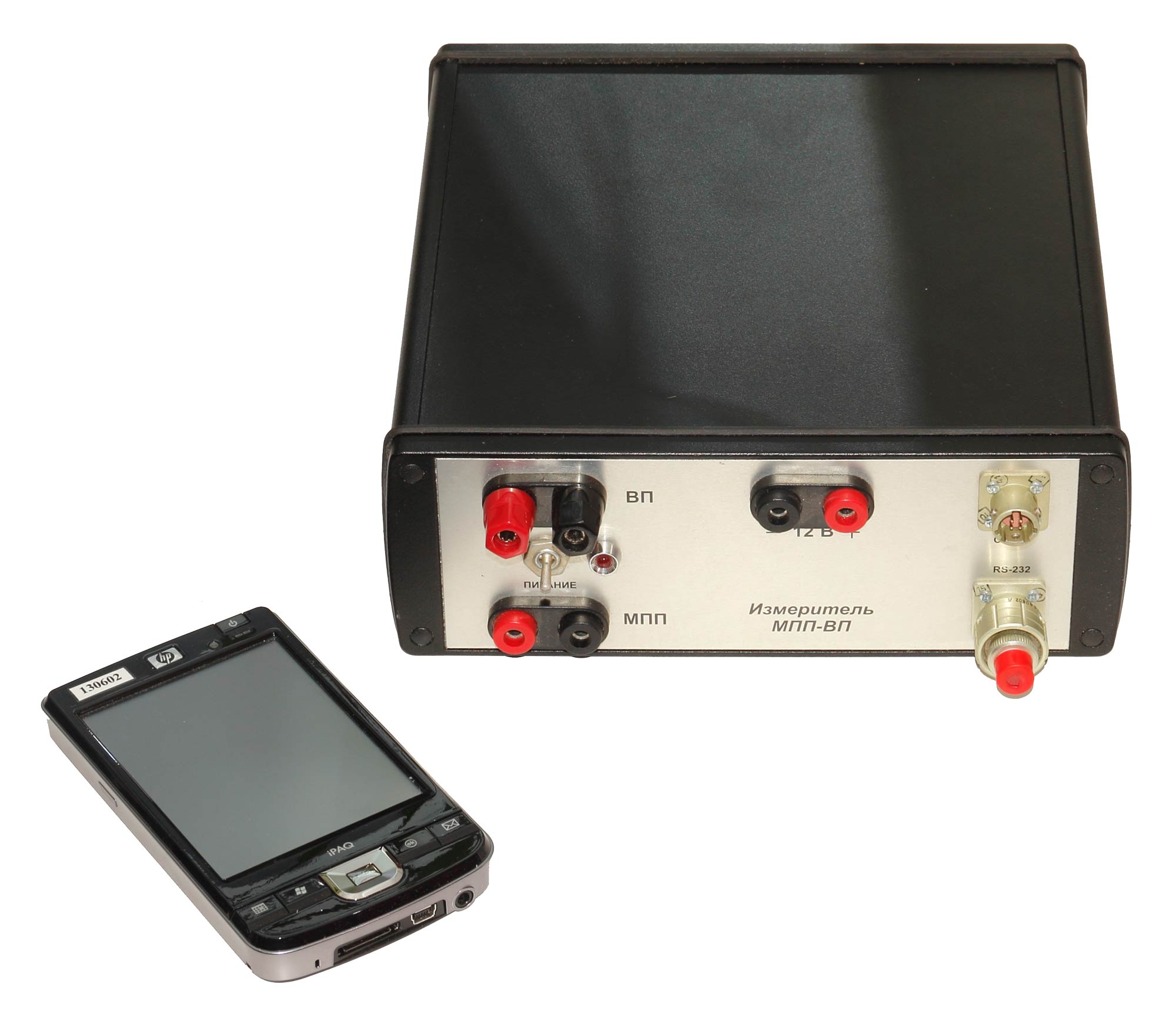

Управление работой измерителя осуществляется с помощью карманного компьютера с операционной системой Windows Mobile (КПК приобретается отдельно от измерителя) или с помощью переносного компьютера типа Notebook с операционной системой Windows XP, Vista, 7. Связь с измерителем осуществляется через беспроводной интерфейс Bluetooth или проводной интерфейс RS-232 (USB-COM адаптер).
Программа управления измерениями позволяет выбрать оптимальные параметры измерений, графически отобразить результаты измерений на экране управляющего компьютера для оценки их качества и сохранить их в виде файлов в энергонезависимой памяти компьютера.
При измерениях ВП автоматически происходит компенсация постоянной составляющей сигнала (ЕП) и выбор оптимальных диапазонов чувствительности. В процессе измерения на дисплее отображаются количество прошедших импульсов тока, текущие средние значения напряжения пропускания, заряжаемости и погрешности измерений. При обработке результатов измерений устраняется дрейф постоянной составляющей (как линейный, так и квадратичный).
Технические характеристики
| Максимальное измеряемое напряжение | ±10 В |
| Приведенная относительная погрешность | < 1 % |
| Диапазон времени измерения переходного процесса: | |
| - при измерениях МПП | 5 мкс-10 с |
| - при измерениях ВП | 30 мс-50 с |
| Минимальный шаг измерений по времени | 5 мкс |
| Подавление периодической помехи 50 Гц | < 60 дБ |
| Синхронизация с генератором: | |
| - при измерениях МПП | проводная или GPS |
| - при измерениях ВП | проводная, GPS или автономная по фронту импульса |
| Компенсация постоянной составляющей в режиме ВП | ±2.5 В |
| Питание (встроенный аккумулятор) | 12 В |
| Потребляемая мощность | < 2.0 Вт |
| Масса | 3 кг |
| Габариты | 210х80х250 мм |
