Георадар "ОКО-3" с антенным блоком АБДЛ-Тритон

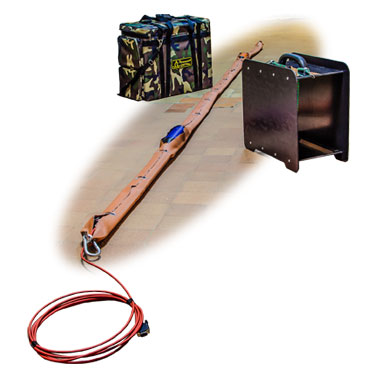

Антенный блок АБДЛ “Тритон” – неэкранированный, имеет неразборную конструкцию, выполнен в виде полугибкого шланга, внутри которого размещаются передающий и приемный блоки со сменными вибраторами и блоки питания. АБДЛ разработан специально для неблагоприятных условий эксплуатации, имеет складное, герметичное исполнение, может работать под водой и на пересеченной местности.

Антенный блок АБДЛ-Тритон – неэкранированный, построен по схеме с оптической развязкой, приемный и передающий блоки питаются от отдельных встроенных блоков питания, а для передачи сигнала ИЗП от приемного блока к передающему используется встроенный оптический кабель. В качестве внешнего охранного кожуха используется рукав пожарный “Армтекс” (“Латекс”) диаметром 77 мм, внутренний охранный кожух – рукав пожарный “Армтекс” диаметром 66 мм.

Антенный блок имеет неразборную конструкцию, выполнен в виде полугибкого шланга, внутри которого размещаются передающий и приемный блоки со сменными вибраторами и блоки питания. АБДЛ имеет складное, герметичное исполнение, и может работать под водой и на пересеченной местности.

Внутри полупрозрачных крышек корпусов приемного и передающего блоков расположены светодиодные индикаторы, которые показывают текущее состояние каждого блока. При подаче питания на приемный и передающий блоки светодиодный индикатор приемного блока горит постоянно, а светодиодный индикатор передающего блока горит только в режиме зондирования.

Технические характеристики

Комплектация

• Блок управления
• Антенный блок АБДЛ-Тритон
• Базовая версия ПО GeoScan32
• Подвеска универсальная
• Блок питания БП 9/12
• Устройство зарядное ЗУ-9М
• Разгрузка ременно-плечевая
• Сумка транспортная

Кабели (с ЗИП):

• Кабель БП (1 м) – 2 шт.
• Кабель ПЭВМ – 2 шт.
