GNSS Приемник STEC SDi
STEC SDi – современный ГНСС приемник, который сочетает в себе новейшие технологии в сфере ГНСС, обладает небольшим размером и удобен в работе. Приемник оснащен камерой для разбивки в режиме AR. Приемник внесен в реестр Средств Измерений.

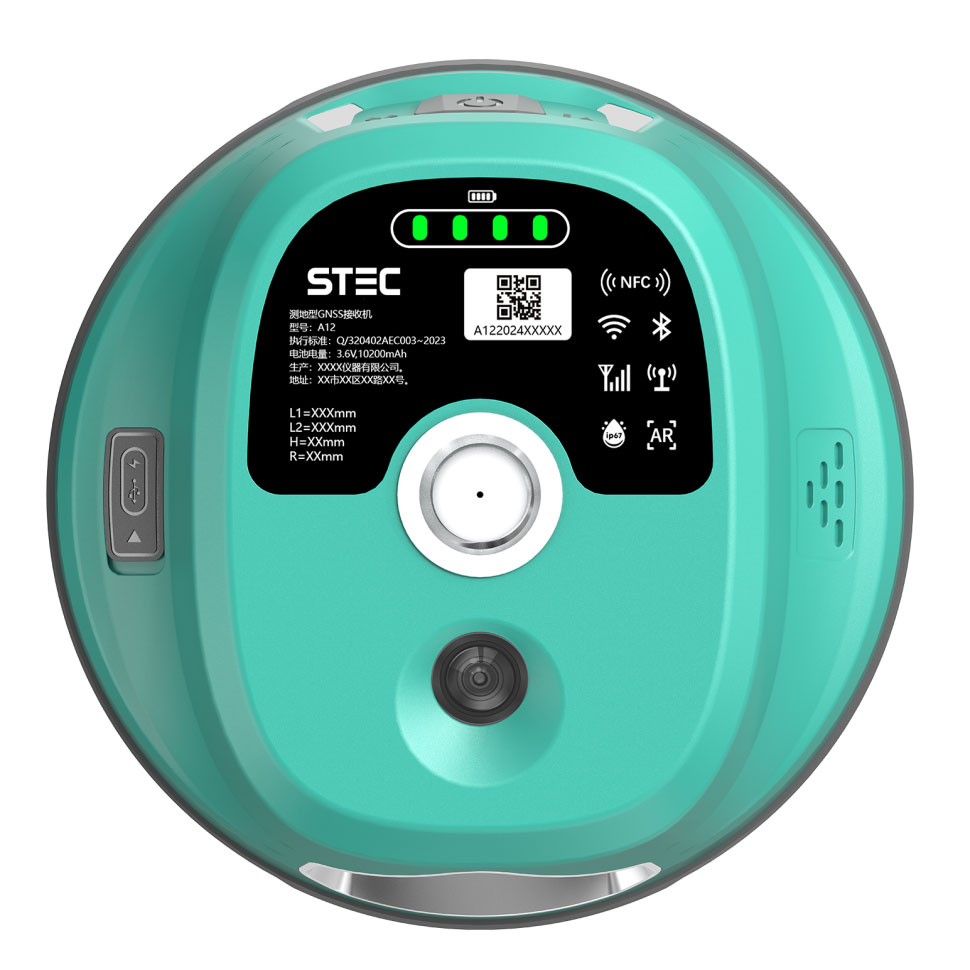

Передняя камера показывает направление и расстояние до точки разбивки. По мере приближения камера переключается на нижнюю, обеспечивая более точное наведение, когда вы находитесь близко к точку. Все операции активируются одним нажатием.
Благодаря большому датчику приема сигнала и дальномеру, унаследованному от тахеометра, значительно вырастает скорость и точность проведения полевых работ, даже в темноте.

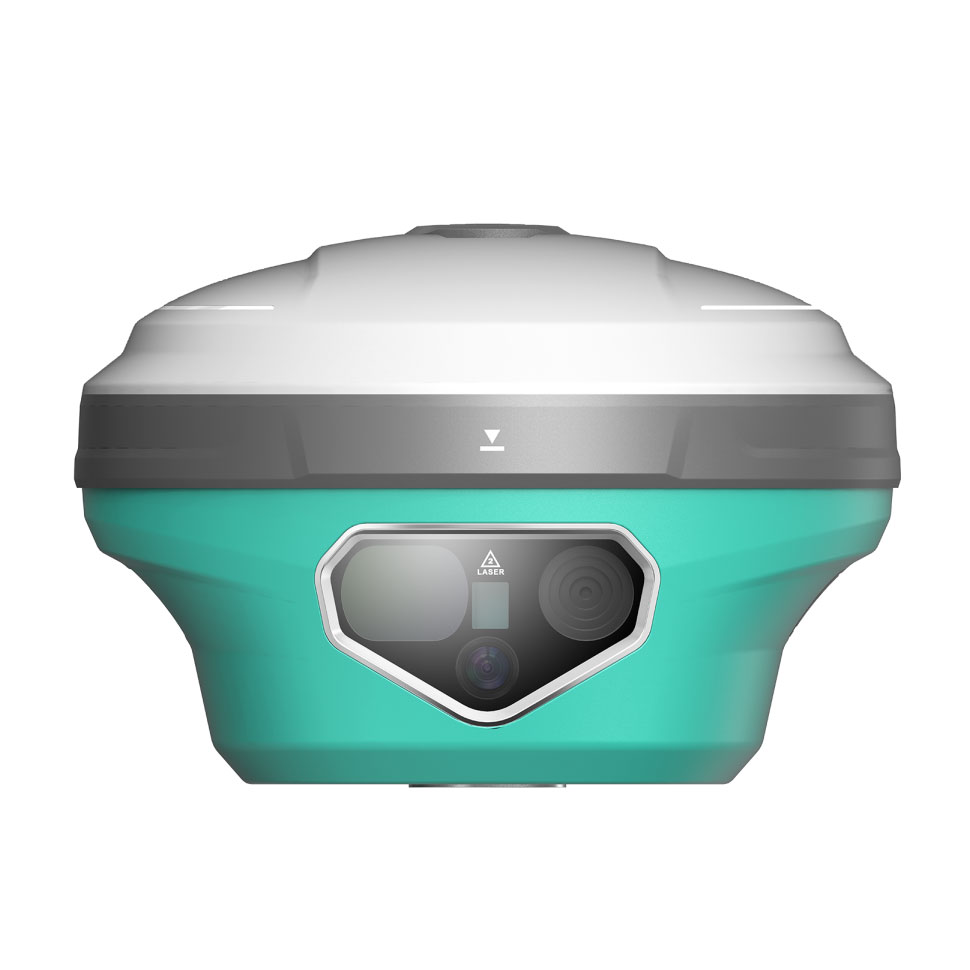

Две камеры для удобной и точной разбивки в режиме AR. Камера, расположенная сбоку, также поможет направить лазер точно на измеряемую точку. Лазерный пучок яркий и его видно на экране контроллера, даже при ярком солнечном свете.
Вторая версия EZtilt позволяет получать точные наклонные координаты с использованием IMU EZtilt также оснащен улучшенным алгоритмом, специально адаптированным для работы LaserFix.
Радио УКВ S-LINK Rx/Tx обеспечивает идеальный баланс между энергопотреблением и эффективностью. Благодаря направленной вверх и быстро подключаемой антенне, SDi может работать на сверхдальних расстояниях, до 15 км.
SDi способен отслеживать множество сигналов от всех спутниковых созвездий и быстро получать фиксированное решение, даже в сложных условиях. Координаты проверяются дважды для обеспечения максимальной точности. Также поддерживаются технологии PPP и HAS.
Приемник имеет высокую степень пылевлагозащиты по стандарту IP68. SDi может выдержать прибывание под водой на глубине до 1 метра в течений часа.
Применение приёмника
Контрольная съемка: двухчастотная система статических измерений позволит проводить высокоточные измерения.
Трассирование (разбивка трасс): получайте контрольные точки быстро и эффективно. Выполняйте трассирование на местности, измерения перекрестков, измерения превышений и многое другое.
Использование CORS: повышенная стабильность связи с сервером CORS.
Разбивка и вынос в натуру: вынос большого количества точек, линий и полигонов в натуру.
Измерение линий электропередач (ЛЭП): измерение направления, ориентации, углов ЛЭП.
Морская геодезия: упрощает проведение работ в море, в том числе океанографические исследования, дноуглубительные работы, забивка свай, установка рядов.
Технические характеристики
| Характеристики ГНСС | |
| Каналы | 1408 | 1,808 |
| GPS | L1C/A, L2C, L2P(Y), L5 |
| GLONASS | L1, L2 |
| BEIDOU | B1l, B2l, B3l, B1C, B2a, B2b |
| GALILEO | E1, E5a, E5b, E6 |
| QZSS | L1, L2, L5, L6 |
| SBAS | L1, L5 |
| L-Band | B2b-PPP, E6-HAS |
| Частота позиц. | 1-20Hz |
| Точность | |
| DGNSS | H: 0.40 м (RMS) V: 0.80 м (RMS) |
| Статика | H: 2.5 мм ± 0.5 ppm (RMS) V: 5 мм ± 0.5 ppm (RMS) |
| RTK | H: 8 мм ± 1 ppm (RMS) V: 15 мм ± 1 ppm (RMS) |
| PPK | H: 8 мм ± 0.5 ppm (RMS) V: 15 мм ± 0.5 ppm (RMS) |
| Датчик IMU | |
| Угол наклона | До 120° |
| Точность | 2 см |
| Данные | |
| Хранение | SSD 8 GB |
| Расширение | Внешний USB диск |
| Передача данн. | Type-C USB Поддержка FTP/HTTP |
| Формат данных | RTCM2.1, RTCM2.3, RTCM3.0, RTCM3.1,RTCM3.2, NMEA0183, PJK план.коорд, бинарный код, Trimble GSOF |
| Формат GPS | VRS, FKP, MAC |
| Сеть | Поддержка Ntrip |
| Питание | |
| Батарея | Встроенная Li-ion батарея 3.6V, 13,600mAh |
| Время работы | Статика – до 20 ч Ровер – до 15 ч |
| Камера | |
| Разм. матрицы | 1/2.8” |
| Размер пикс. | 2.9 * 2.9 μм |
| Актив. пикс. | 1,920 * 1,080 |
| Матрица | CMOS |
| Связь | |

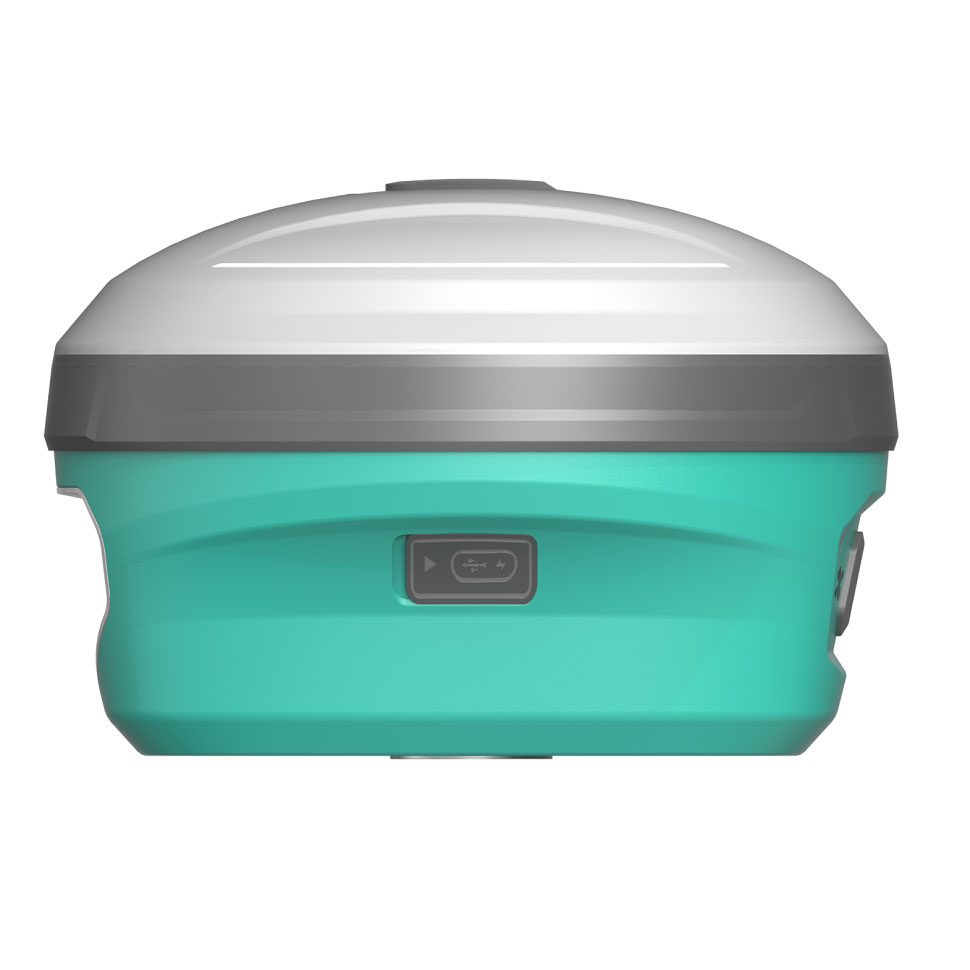

| Порт | Type-C(OTG+Зарядка+Ethernet) |
| Антенна | TNC |
| УКВ | 2W Tx/Rx 410-470MHz |
| Протокол | S-link, TrimTalk, Satel, etc. |
| WiFi | 802.11b/g/n Точка доступа/Связь |
| Bluetooth | Bluetooth 2.1 + EDR и 4.0 |

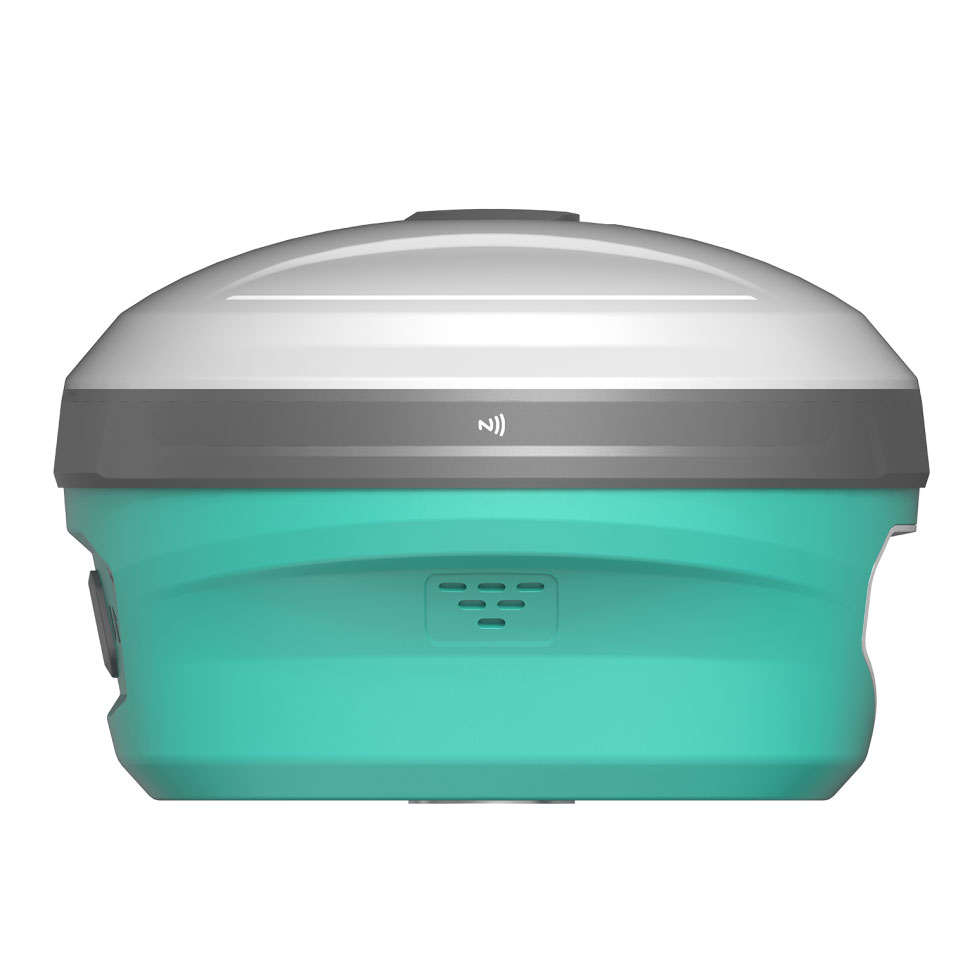

| NFC | Есть |
| Интерфейсы | |

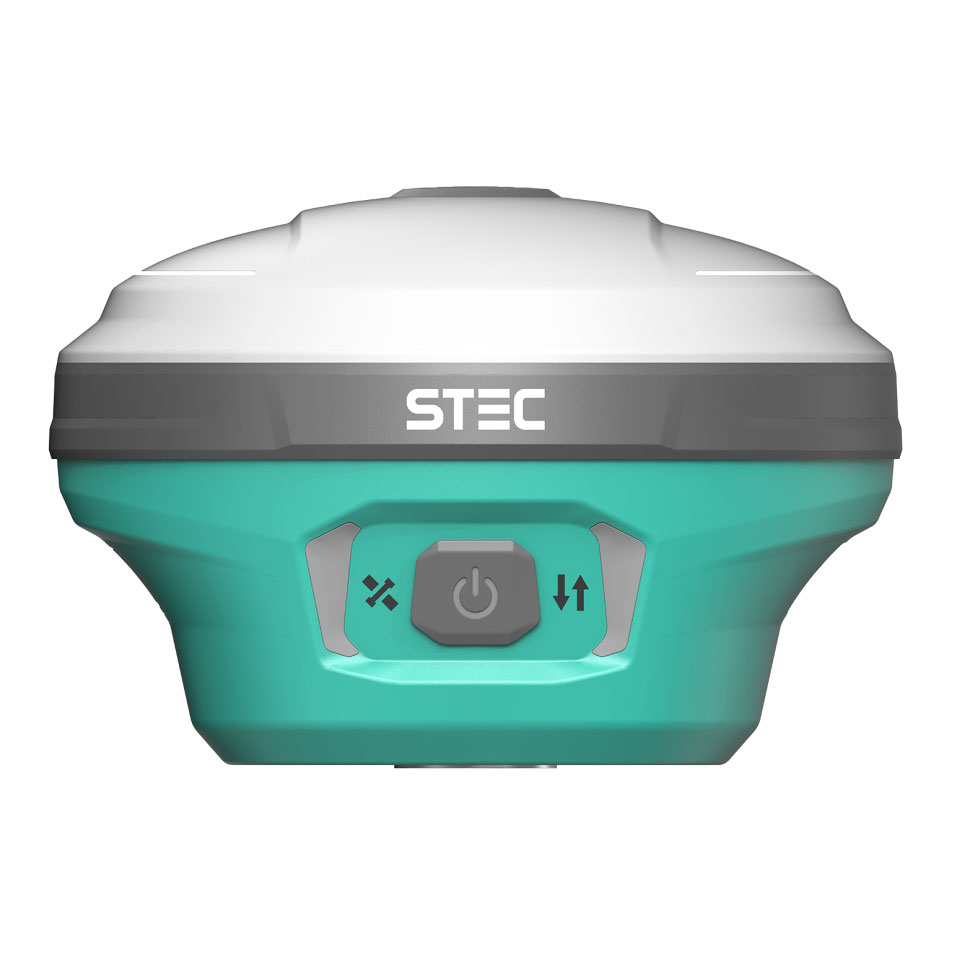

| Клавиши | 1 шт |
| Индикаторы | Передача данных, спутники, Bluetooth, питание |
| Лазер | |
| Тип | Класс 2, красный |
| Расстояние | 0.7 – 70 м |
| Точность | 2 мм |
| Частота | Обычно – 10Hz, быстро – 20Hz |
| LaserFIx | ≤2 см до 5 м ≤3 см до 10 м |
| Физические характеристики | |
| Размер | 86 мм (В), 130 мм (Ш) |
| Вес | 890 г |
| Рабочая темп. | От -30°C до 65°C |
| Темп. хранения | От -40°C до 80°C |
| Защита | Пылевлагозащита IP68 Падение до 2 м 40G 10ms sawtooth wave |
Комплектация
- Приёмник — 1шт;
- УКВ антенна — 1шт;
- Кабель USB Type-C – USB Type A — 1шт;
- Кабель USB Type-C – USB Type-C — 1шт;
- Зарядное устройство — 1шт;
- Карбоновая веха — 1шт;
- Ударопрочный кейс — 1шт.
| Файлы для скачивания | |
| Брошюра | Скачать |
| Руководство по эксплуатации | Скачать |
| Методика поверки | Скачать |
| Описание типа средства измерений | Скачать |
