Лазерный дальномер Leica DISTO D810 touch

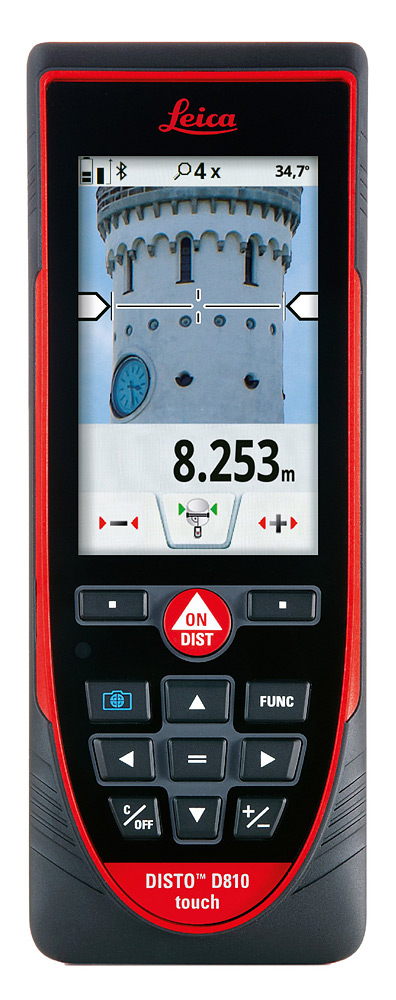

Встроенный цифровой видоискатель  оснащен обзорной камерой и поддерживает 1x, 2xи 4xувеличение. Панель состояния позволяет видеть текущее увеличение. Для изменения увеличения используйте стрелки «вверх/вниз» или сенсорный экран (также, как вы это делаете на мобильном телефоне).

Да, можно делать фотографии и скриншоты. Фотографии делаются с разрешением 800 x 600 пикселей, а скриншоты - 240 x 400 пикселей. Фотографии и скриншоты сохраняются в формате .jpg.

Фотографии и скриншоты можно загрузить на компьютер через USB интерфейс. DISTO™ подключается автоматически (plug and play). После этого можно загрузить данные с DISTO™ при помощи файл-менеджера (Windows Explorer).
Имейте ввиду: загрузить данные на DISTO™ невомзожно, а также невозможно удалить файлы на устройстве с компьютера. Удаление файлов выполняется непосредственно на DISTO™ через раздел «Галерея».

Да, при включении видоискателя вы увидите извещение о том, что можно изменить его яркость, используя стрелки «влево/вправо».

Этот эффект вызван параллаксом, т.к. окно лазерного излучателя и объектив видоискателя не соосны. Эффект заметен только на расстояниях менее 10 м. Несовпадение пятна и перекрестья не является ошибкой. При измерении коротких расстояний (менее 10 м) ориентируйтесь по лазерному пятну.

Точность датчика наклона ±0,1° корпуса устройства. Относительно луча максимальное отклонение может составть от -0,1° до +0,2° (при комнатной температуре от 20°Cдо 30°C). При прочих температурах отклонение возрастает на ±0,1°.

В Leica DISTO™ D810 touch можно установить различные единицы для измерения наклона. В меню «Единицы наклона» можно выбирать между ° , %, дм/фт и мм/мм.

-> Уровень в правом верхнем углу экрана показывает, включена или выключена функция «уровень». Она всегда показывает 0,0°, и единицы ее отображения не могут быть изменены.

Встроенный в Leica DISTO™ D810 touch датчик наклона работает в диапазоне 360° и < ±10° в поперечной плоскости.

Если прибор наклонен сильнее, чем на > ±10°, на экране появляется код ошибки «i156», который сообщает о том, что прибор необходимо отгоризонтировать.

Можно откалибровать нулевой показатель датчика наклона. В настройках выберите калибровку и следуйте дальнейшим инструкциям.

1) Приложите прибор к ровной поверхности (столу) маркировкой вниз.
2) Выполните первое измерение, нажав клавишу «ON/DIST». Вы получите подтверждение измерения.
3) Поверните прибор на 180° в горизонтальной плоскости и снова приложите к ровной поверхности маркировкой вниз.
4) Выполните второе измерение, нажав клавишу «ON/DIST». Вы получите подтверждение измерения.
5) Приложите прибор к плоской поверхности (столу) так, чтобы лазер смотрел вверх.
6) Выполните третье измерение, нажав клавишу «ON/DIST». Вы получите подтверждение измерения.
7) Поверните прибор на 180° вокруг своей оси.
8) Выполните четвертое измерение, нажав клавишу «ON/DIST» на уровенной поверхности. Вы получите подтверждение измерения.
9) Спустя 2 секунды прибор вернется в основной режим работы, это означает, что процедура калибровки завершена.

Имейте ввиду: Калибровку можно выполнять в положении линзы вверх или вниз. Наилучшая точность достигается, когда линза смотрит вверх.

Да, в Leica DISTO™ D810 touch это возможно. Когда отчет доступен, вы увидите две маленькие стрелки в центре панели состояния. Стрелками «вверх/вниз» можно просмотреть измерения.

Точность зависит от того, как используется эта функция. Наилучших результатов можно достичь, когда измеряемый объект отображается в наибольшем размере на DISTO™. В этом случае погрешность составит менее 1% от измеряемого объекта. Под объектом мы подразумеваем ширину, площадь и диаметр.

Штатив Leica TRI100
При измерении больших расстояний, даже внутри помещений, мы рекомендуем использование штатива. Штатив позволяет обеспечить дополнительные стабильность установки и точность наведения, что особенно важно на больших расстояниях. В частности, мы рекомендуем штатив Leica TRI100.
Имейте ввиду: При использовании штатива, необходимо поменять поверхность относимости в настройках Leica DISTO™ на «штатив».

Штатив Leica TRI70
При измерении больших расстояний, даже внутри помещений, мы рекомендуем использование штатива. Штатив позволяет обеспечить дополнительные стабильность установки и точность наведения, что особенно важно на больших расстояниях. В частности, мы рекомендуем штатив Leica TRI70 с адаптером TA360.

Адаптер TA 360
Для большей свободы измерений, мы предлагаем к штативу адаптер TA360. Адаптер изготовлен из алюминия, что обеспечивает его исключительную стабильность и точность при установке на штативы (TRI 100 и TRI70). Основным преимуществом работы с адаптером является возможность закрепить Leica DISTO™ так, чтобы ось штатива, ось вращения и ось лазера пересекались в одной точке. Благодаря этому возможно выполнять точные измерения при различных положениях прибора.
Имейте ввиду: При работе с адаптером TA 360 менять поверхность относимости в настройках Leica DISTO™ не нужно, поскольку ось совпадает с задней плоскостью инструмента.

Мишень
Для измерений вне помещений, особенно при ярком освещении, удобно пользоваться мишенью. Мы предлагаем несколько моделей мишеней.

Нет, датчик наклона позволяет измерение только вертикальных углов. Если прибор имеет наклон более ±10° в поперечной плоскости, на экране отображается код ошибки «i156», что означает необходимость горизонтирования (в поперечной плоскости).

Допустим, измеряется расстояние в 10 м при угле наклона 10°, тогда погрешность горизонтального положения составит 6 мм.

-> для достижения лучших результатов при измерении горизонтальных расстояний, устанавливайте Leica DISTO™ D810 touchтак горизонтально, как это возможно.

Погрешность горизонтального положения (fd) и погрешность высоты (fh) можно вычислить по формуле:

fd = погрешность горизонтального положения;
fh = погрешность высоты;
d = измеренное расстояние;
a = угол, при котором измерялось расстояние;
fa = погрешность угла.

fd = d * cos (a) – d * cos (a + fa)
fh= d * sin (a) – d * sin (a + fa)

Да, можно очистить внутреннюю память, нажав на кнопку удаления в разделе памяти. Тогда все значения из памяти будут удалены.

Да, в «Настройках» есть иконка «Смещение». Там можно указать значение, которое будет добавляться или вычитаться из измеренной величины. Если смещение введено, вы увидите символ треугольника, и рядом с лазером будет стоять знак плюса или минуса.

-> чтобы отменить смещение, войдите в настройку «Смещения» и сбросьте ее.

Для измерения больших расстояний при неблагоприятных условиях (на ярком солнце), мы рекомендуем пользоваться режимом LR. Для выбора этого режиме перейдите в меню и выберите «LR режим». Когда «LR режим» включен, напротив символа лазера вы увидите буквы «LR». Этот режим позволяет измерять расстояния, которые ранее были недоступны (появлялся код ошибки «i255» - слабый сигнал). В режиме LR возрастает время измерений (до 7 с), поэтому для обеспечения стабильности прибора в режиме LR мы рекомендуем использование штатива.

При работе с цифровым видоискателем (Pointfinder), особенно это актуально для измерений в режиме LR, в верхней части экрана появится циферблат. Циферблат не исчезает, пока измерения не будут завершены. До исчезновения циферблата не смещайте прибор!

Можно продлить стандартную двухлетнюю гарантию еще на год, если зарегистрировать устройство на сайте https://www.disto.com в течение восьми недель после покупки. Если продукт не зарегистрирован, продолжает действовать двухлетняя гарантия.

Это код ошибки. Он появляется, когда не удалось успешно выполнить измерение. В этом случае, зная код ошибки, пользователь сам может исправить ситуацию для выполнения успешного измерения. Ниже представлены коды ошибок (выдержка из руководства пользователя):

Код	Проблема	Исправление
156	Поперечный уклон более 10°	Держите устройство ровно (без поперечного уклона).
162	Ошибка калибровки	Убедитесь, что устройство лежит на плоской горизонтальной поверхности. Повторите процедуру калибровки. Если ошибка повторится, свяжитесь с дилером.
204	Ошибка вычислений	Выполните измерение повторно.
252	Слишком высокая температура	Дайте устройству остыть.
253	Слишком низкая температура	Согрейте устройство.
255	Возвратный сигнал слишком слабый, слишком большое время измерения	Измените измеряемую поверхность (подложите лист белой бумаги).
256	Слишком сильный возвратный сигнал	Измените измеряемую поверхность (подложите лист белой бумаги).
257	Слишком ярко	Затените поверхность, на которую наводитесь.
258	Измерение вне диапазона	Исправьте диапазон.
260	Прерывание лазерного импульса	Выполните измерение повторно.

Для блокировки клавиатуры выберите иконку с замком.Для снятия блокировки клавиатуры удерживайте клавиши «ON/DIST» и «плюс/минус» в течение 2 с.

Для снятия блокировки клавиатуры удерживайте клавиши «ON/DIST» и «плюс/минус» в течение 2 с.

При работе со штатива необходимо изменить поверхность относимости. В меню «Функции» выберите иконку поверхности относимости и поменяйте эту установку на «штатив». После выключения устройство вернется в стандартный режим (задняя часть устройства как поверхность относимости).
Имейте ввиду: при работе с адаптером TA 360 поверхность относимости менять не нужно. В этом случае ось наклона проходит через заднюю плоскость Leica DISTO™.

Трекинг высоты – это косвенные измерения высоты. При измерении наклона и расстояния до стены можно выполнить косвенные вычисления высоты. Эта функция пригодится, если высоту (стены) невозможно измерить напрямую или если нужно отмерить несколько точек на одной вертикальной линии.
