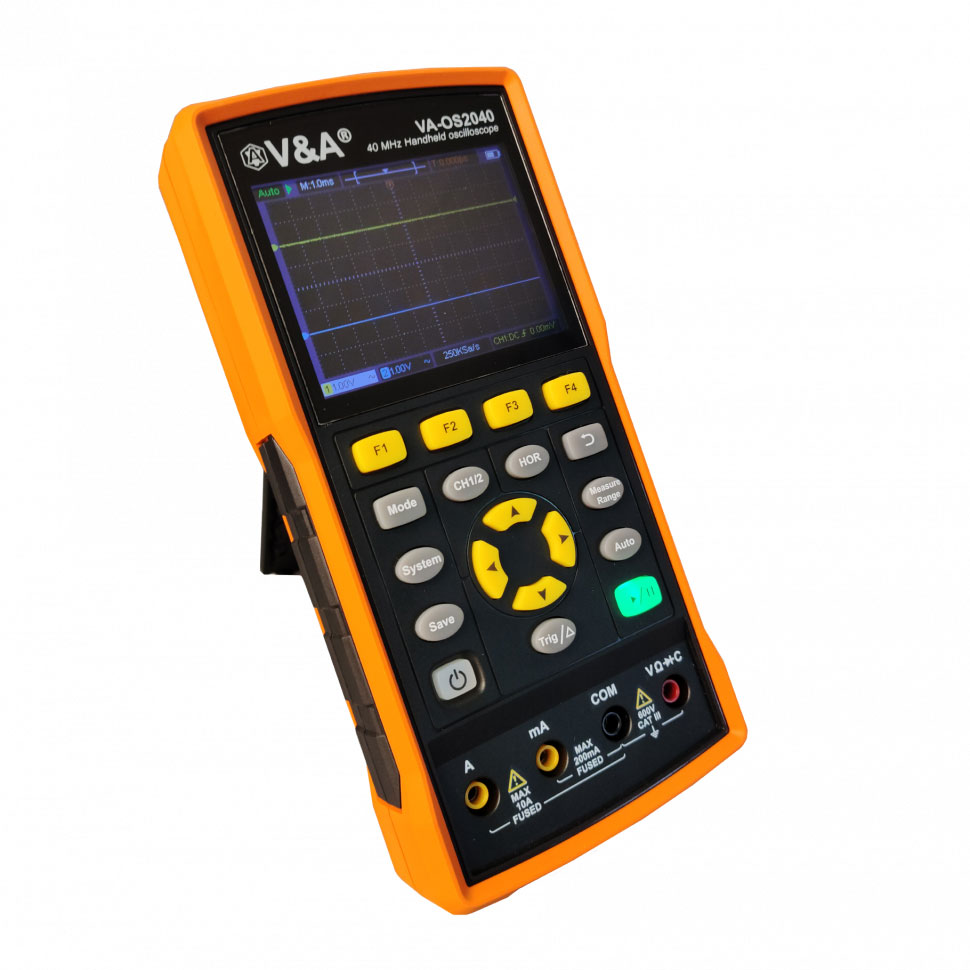

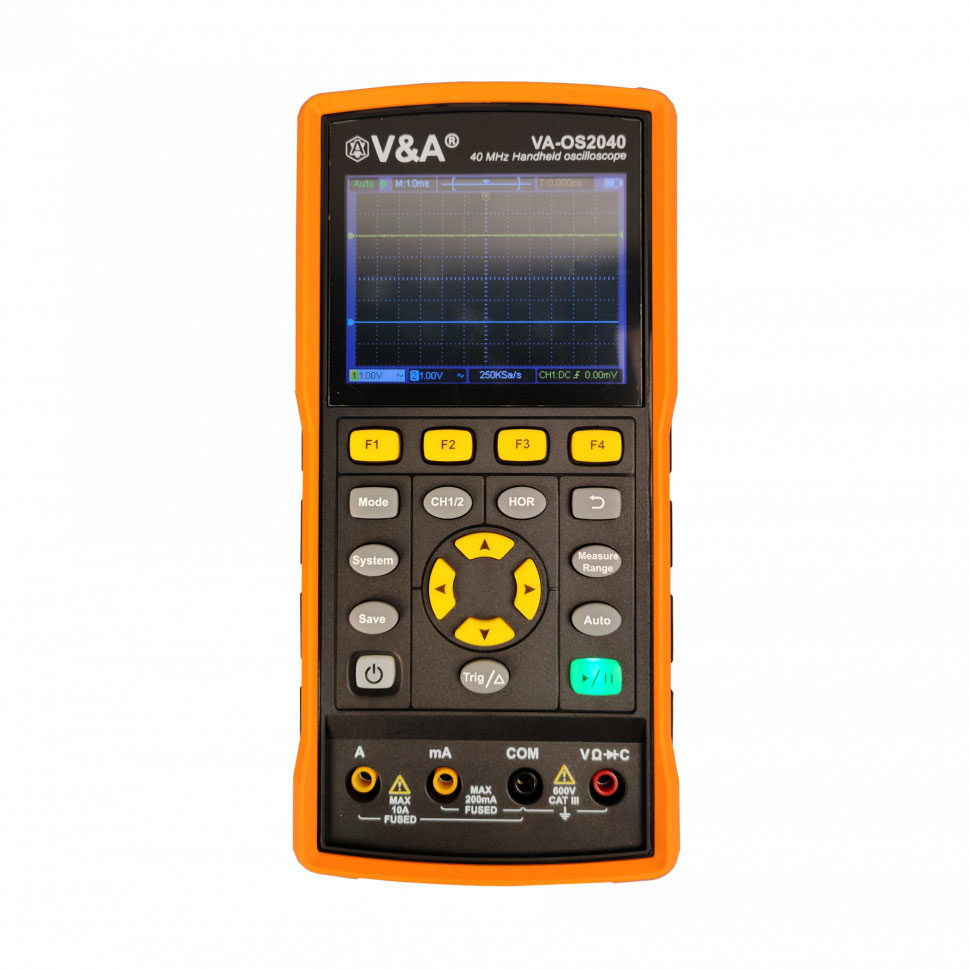

Осциллограф-мультиметр VA-OS 2040
Осциллограф-мультиметр VA-OS 2040 — это универсальное портативное измерительное устройство, сочетающее в себе функции цифрового осциллографа и мультиметра, предназначенное для комплексной диагностики электрических цепей. Благодаря гибкому функционалу и высокой точности прибор используется как в лабораторных условиях, так и на промышленных объектах, в технических службах, при наладке и обслуживании оборудования.
Модель VA-OS 2040 обеспечивает измерение амплитудных и временных параметров электрических сигналов, постоянного и переменного напряжения и тока, сопротивления постоянного тока, а также ёмкости. Основой устройства служит высокоскоростной аналогово-цифровой преобразователь, обеспечивающий захват сигнала в реальном времени с последующей обработкой и отображением на встроенном дисплее. Программное обеспечение VA-OS firmware управляет всеми функциями прибора и поддерживает различные режимы измерений, включая автоматические и курсорные.

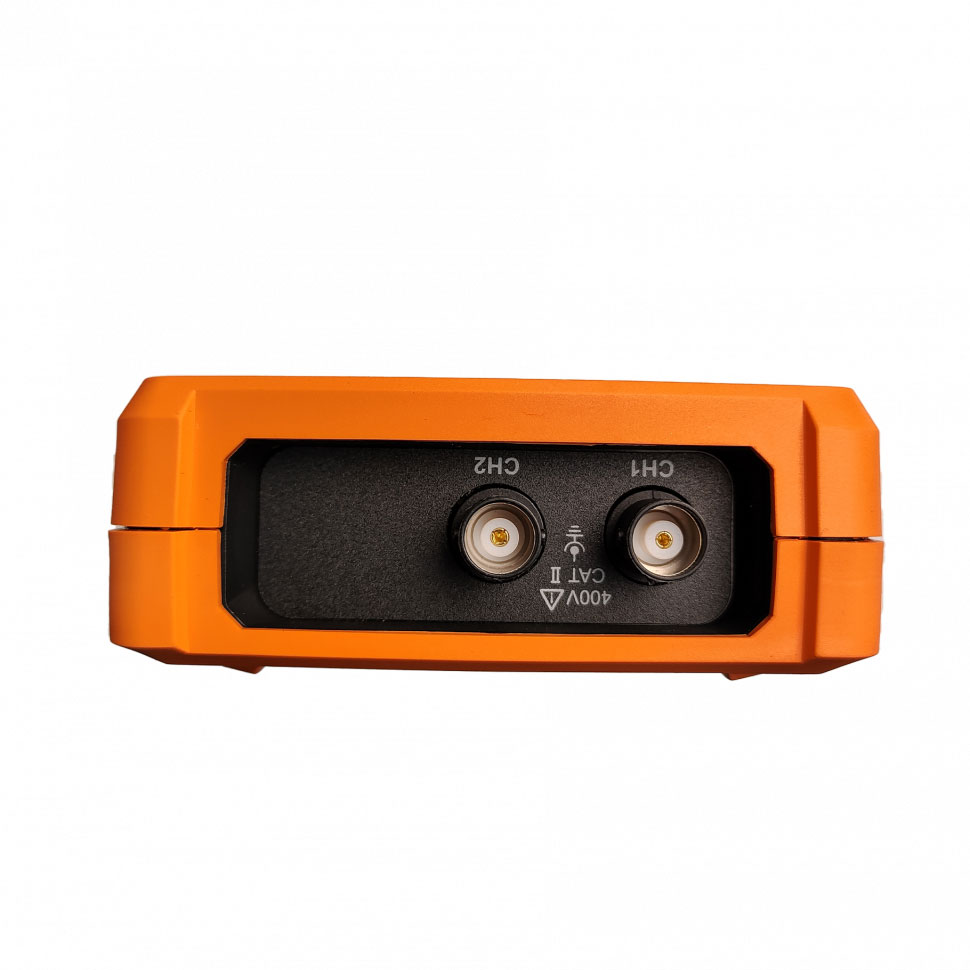

Полоса пропускания осциллографа составляет до 40 МГц, что делает прибор пригодным для анализа сигналов в большинстве типовых задач. Погрешность измерения временных интервалов не превышает ±0,0025 %, что особенно важно при работе с цифровыми и импульсными сигналами. Коэффициент развертки варьируется в широком диапазоне — от 1 нс/дел до 1000 с/дел. Два входных канала с разъёмами типа BNC позволяют проводить сравнительный анализ сигналов.
Мультиметр встроен в корпус осциллографа и обладает широким диапазоном измерений. Для постоянного напряжения он охватывает до 1000 В, для переменного — до 750 В, сила тока измеряется до 10 А, сопротивление — до 100 МОм, а ёмкость — до 2 мФ. Погрешность измерений в пределах допустимых значений, соответствующих профессиональному уровню. Прибор также имеет встроенный калибратор и интерфейс USB для подключения к внешним источникам питания и передачи данных.
VA-OS 2040 обладает компактными размерами (96×198×38 мм) и весом менее 1,5 кг, что делает его удобным для транспортировки. Питание осуществляется от стандартного блока через USB-интерфейс. Устройство сертифицировано и включено в госреестр средств измерений РФ, соответствует нормативным требованиям по точности и безопасности, включая защиту от перегрузки, блокировку критических параметров и наличие функции самопроверки.
В комплект поставки входят все необходимые аксессуары: пассивный щуп, измерительные щупы мультиметра, кабель с «крокодилами», адаптер питания, USB-кабель, руководство пользователя, гарантийный талон и удобная сумка для переноски.
Технические характеристики
| Осциллограф | |||
| Количество каналов | 2 | ||
| Тип входного разъема | BNC | ||
| Напряжение питания постоянного тока от адаптера постоянного тока | 5В | ||
| Масса, кг | не более 0,5 | ||
| Габаритные размеры (ширинаxвысотаxглубина) мм | 96x198x38 | ||
|
Рабочие условия применения: температура окружающей среды |
от 0 до +30°С относительная влажность, от 20 до 80% |
||
| Входное сопротивление, | 1·106Ом | ||
| Полоса пропускания, Гц | от 0 до 7·107 | ||
| Аналоговая полоса пропускания | 40 МГц | ||
|
Время нарастания переходной характеристики, |
не более 10 нс | ||
| Диапазон установки значений коэффициента развертки КР с/делот | 1·10-9до 1·103 | ||
|
Пределы допускаемой относительной погрешности измерений временных интервалов, |
±0,0025 % | ||
| Диапазон значений коэффициента отклонения (KО), В/дел | от 1·10-2до 10 | ||
| Пределы допускаемой относительной погрешности измерений импульсного напряжения на опорной частоте 1 кГц при авто калибровке нуля | ±6% | ||
| Режим мультиметра | |||
| Измерение напряжения постоянного тока | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 200мВ | 0,01мВ | ±0,3% | |
| 2В | 0,1мВ | ||
| 20В | 1мВ | ||
| 200В | 0,001В | ||
| 1000В | 0,1В | ||
| Измерение напряжения переменного тока | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 200мВ | 0,01мВ | ±0,8% | |
| 2В | 0,1мВ | ||
| 20В | 1мВ | ||
| 200В | 0,01В | ||
| 750В | 0,1В | ±1% | |
| Измерение силы постоянного тока | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 200мА | 10мкА | ±1% | |
| 10А | 1мА | ±2,5% | |
| Измерение силы переменного тока | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 200мА | 10мкА | ±1% | |
| 10А | 1мА | ±2,5% | |
| Измерение электрического сопротивления постоянного тока | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 200Ом | 0,01 Ом | ±0,8% | |
| 2кОм | 0,1Ом | ||
| 20кОм | 1Ом | ||
| 200кОм | 10Ом | ||
| 2МОм | 0,1кОм | ||
| 20МОм | 1кОм | ±1% | |
| 100МОм | 0,1МОм | ±5% | |
| Измерение электрической емкости | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 20нФ | 1пФ | ±3% | |
| 200нФ | 10пф | ||
| 2мкФ | 0,1нФ | ||
| 20мкФ | 1нФ | ||
| 200мкФ | 10нФ | ||
| 2мкФ | 0,1мкФ | ||

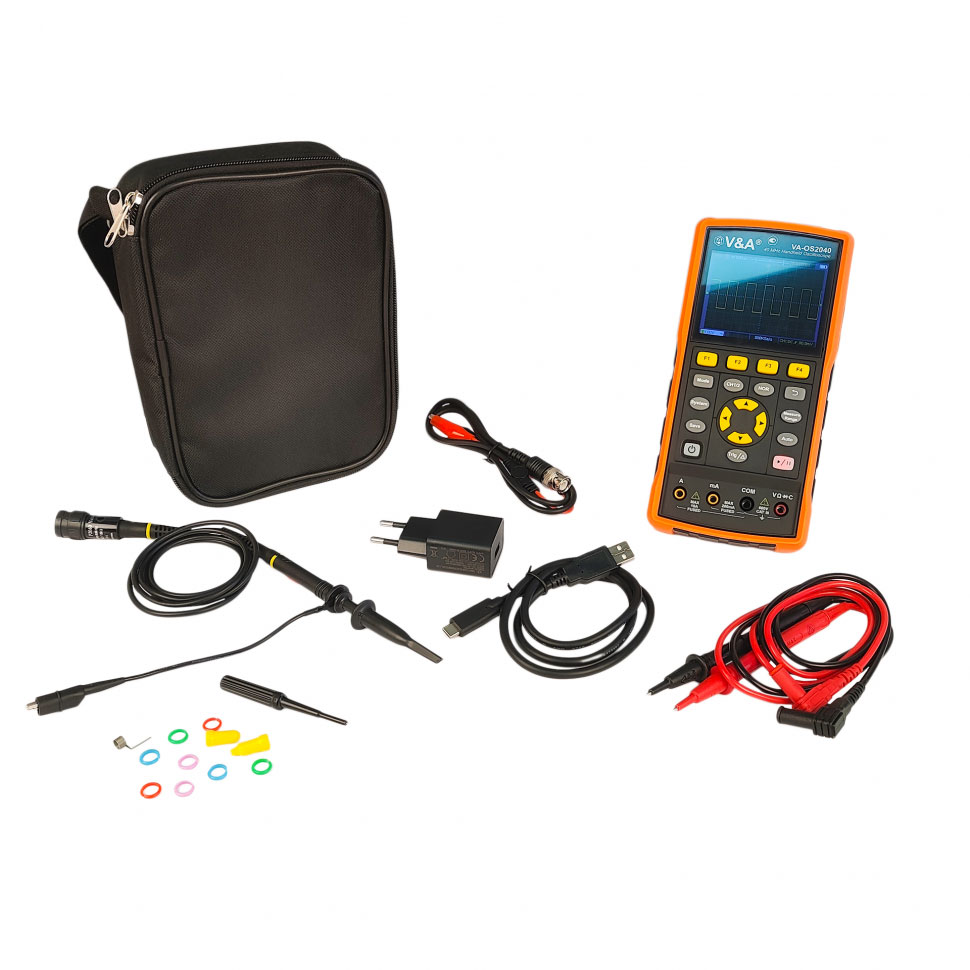

Комплектация
- Осциллограф-мультиметр VA-OS2040
- Адаптер питания
- Кабель Type-C
- Пассивный щуп
- Кабель с зажимом-«крокодилом»
- Набор щупов к мультиметру (один красный и один черный)
- Руководство по эксплуатации РЭ26.51.43-002-21839994-2023
- Гарантийный талон

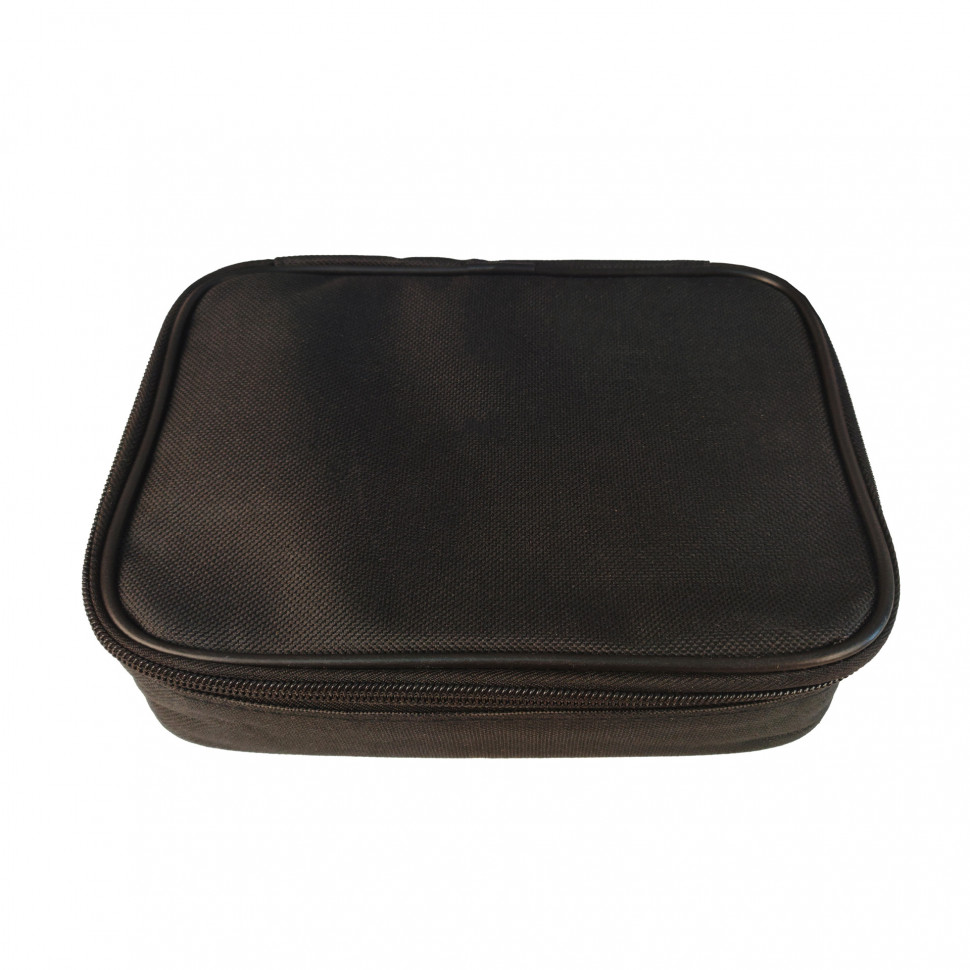

- Сумка
