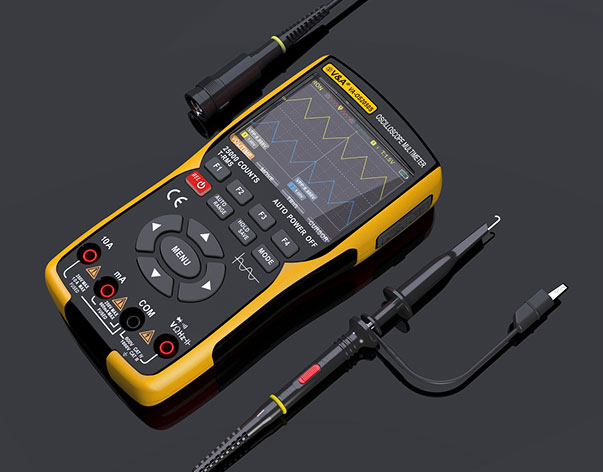

Осциллограф-мультиметр VA-OS 2050S
VA‑OS2050S - это современный измерительный комплекс, который объединяет возможности осциллографа и мультиметра в компактном портативном устройстве.
Осциллограф‑мультиметр VA‑OS2050S предназначен для комплексного измерения:
- амплитудных и частотно‑временных характеристик сигналов (включая амплитуду, частоту, период, длительность и скважность импульсов);
- силы и напряжения постоянного и переменного тока в широком динамическом диапазоне;
- электрического сопротивления постоянному току для диагностики цепей, резисторов и контактных соединений;
- электрической емкости - проверка конденсаторов, оценка их состояния, выявление утечек и деградации;
- температуры различных сред - при подключении внешних температурных датчиков.
Устройство преобразует входной сигнал в цифровую форму с высокой скоростью, сохраняет данные в памяти, обрабатывает их и отображает результаты на ЖК‑дисплее.
Осциллограф VA‑OS2050S позволяет:
- проводить автоматические измерения амплитудно‑временных параметров
- выполнять курсорные измерения для точного анализа
- выводить результаты измерений на дисплей
- сохранять результаты измерений во внутренней памяти
VA‑OS2050S выполнен в виде моноблока портативного исполнения - компактный корпус удобно держать в руке и переносить, он не занимает много места на рабочем столе.

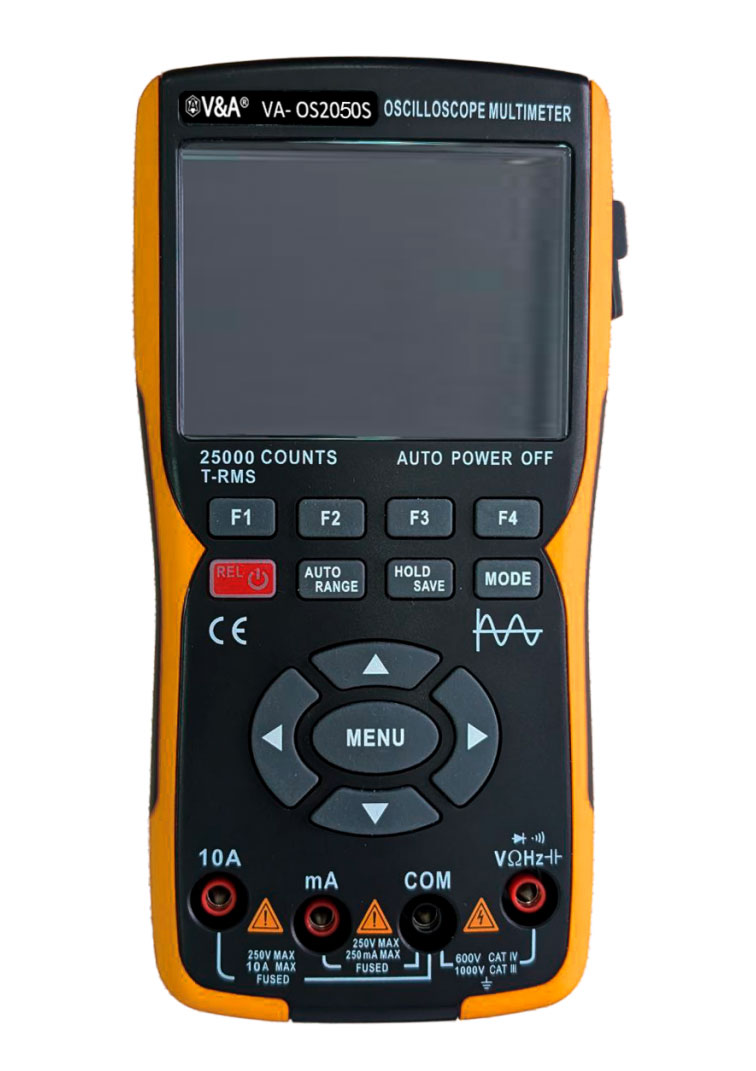

- лицевая панель: ЖК‑дисплей с хорошей читаемостью, функциональные клавиши для быстрого доступа к режимам, входные разъемы для измерений в режиме мультиметра;

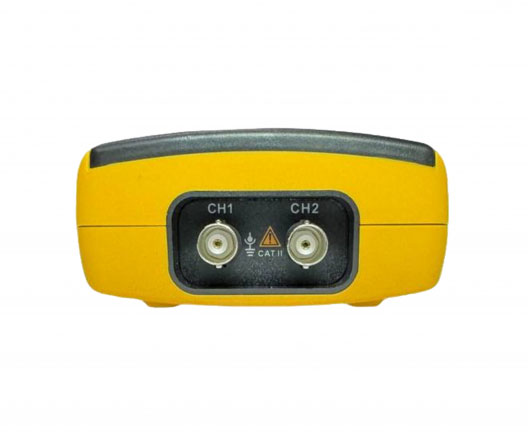

- верхняя панель: входные разъемы для измерений в режиме осциллографа;

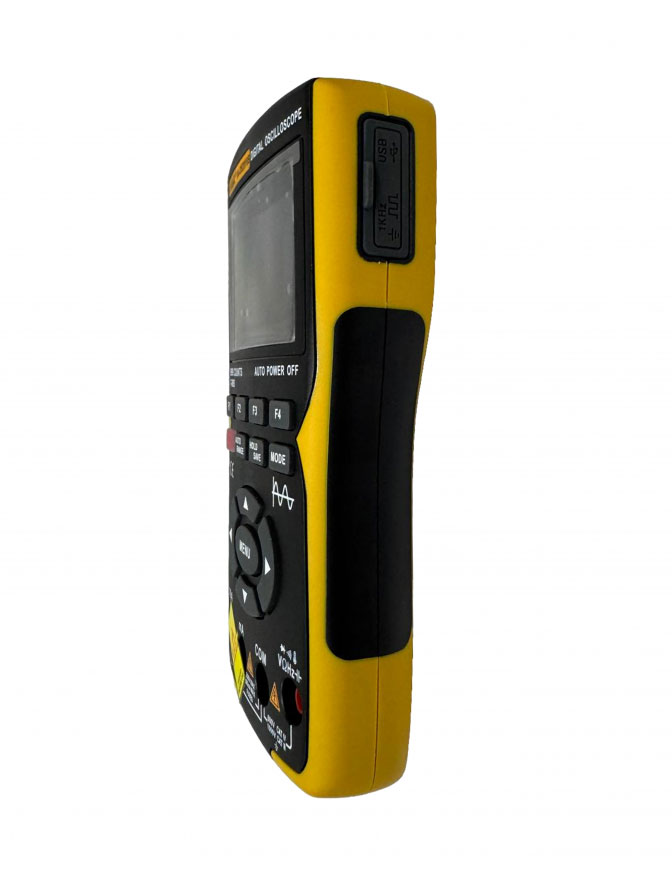

- правая боковая панель: порт заземления (для безопасной работы с высоковольтными цепями) и разъём USB - используется для зарядки встроенного аккумулятора и подключения к ПК (передача данных, обновление ПО, дистанционное управление).
Осциллограф‑мультиметр VA‑OS2050S станет незаменимым помощником для: инженеров‑электронщиков, сервисных техников, радиолюбителей, студентов и преподавателей технических специальностей, специалистов по наладке и ремонту промышленного оборудования.
VA‑OS2050S сочетает в себе точность лабораторных приборов и мобильность полевого инструмента. С ним можно быстро диагностировать неисправности, настраивать схемы и анализировать сигналы - в лаборатории, в цехе или прямо на объекте.
Технические характеристики
| Технические характеристики осциллографа | |||
| Полоса пропускания | 50 МГц | двойной канал | |
| Дискретизация | Способ дискретизации | дискретизация в реальном времени | |
| Частота дискретизации | 200 / 280 МВыб/с | ||
| Количество каналов | 2 | двойной канал | |
| Входные характеристики | Входное электропитание | постоянный ток, переменный ток | |
| Входной импеданс | 1 МОм при 16 пФ | ||
| Значение краткости затухания | X1, X10 | ||
| Максимальное входное напряжение | до 150 В в диапазоне X1, до 300 В в диапазоне X10 (пиковое напряжение постоянного и переменного тока) | ||
| Горизонтальная ось | Диапазон скорости дискретизации | от 1,5 Выб/с до 280 МВыб/с | |
| Интерполяция | (sinx)x | ||
| Диапазон развертки Диапазон смещения | от 10 нс/дел до 20 с/дел | ||
| Точность временной развертки | 20 млн-1 | ||
| Длина записи | до 128 Кбайт | ||
| Вертикальная ось | Чувствительность | от 20 мВ/дел до 10 В/дел | |
| Диапазон смещения | 4 сетки (положительное и отрицательное значение) | ||
| Полоса пропускания аналогового сигнала | 50 МГц | ||
| Низкочастотный сигнал | более 10 Гц | ||
| Время нарастания | менее 10 нс | ||
| Точность усиления по постоянному току | ±3% | ||
| Измерение | Автоматическое измерение | период, частота, пиковое значение, максимальное значение, минимальное значение, среднеквадратичное значение, частоту, рабочий цикл, частотомер | |
| Синхронизация запуска | Режимы синхронизации запуска | автоматическая синхронизация запуска, обычная синхронизация запуска, однократная синхронизация запуска | |
| Синхронизация запуска по фронтам | по нарастающему или спадающему фронту | ||
| Форма выходного сигнала генератора сигналов | синусоидальная, прямоугольная, треугольная, полуволновая, полноволновая или пилообразная | ||
| Режимы работы | обычный режим (200 МВыб/с), высокоскоростной режим (280 МВыб/с) | ||
| Режимы отображения | YT, XY, прокрутка | ||
| Время удержания | минимум, 500 мс, 1 с, 10 с, без ограничения времени | ||
| Технические характеристики мультиметра | |||
| Функция | Диапазон | Разрешение | Погрешность |
| Напряжение постоянного тока (В) | 2,5000 В | 0,0001 В | ±(0,005•Uизм+3•к) |
| 25,000 В | 0,001 В | ||
| 250,00 В | 0,01 В | ||
| 1000,0 В | 0,1 В | ||
| Напряжение постоянного тока (мВ) | 25,000 мВ | 0,001 мВ | |
| 250,00 мВ | 0,01 мВ | ||
| Напряжение переменного тока (В) | 2,5000 В | 0,0001 В | ±(0,005•Uизм+3•к) |
| 25,000 В | 0,001 В | ||
| 250,00 В | 0,01 В | ||
| 750,0 В | 0,1 В | ||
| Напряжение переменного тока (мВ) | 25,000 мВ | 0,001 мВ | |
| 250,00 мВ | 0,01 мВ | ||
| АЧХ при вольтамперометрии переменного тока: 40 Гц – 1 кГц | |||
| Сила постоянного тока (А/мА) | 2,5000 A | 0,0001 A | ±(0,005•Iизм+3•к) |
| 10,000 A | 0,001 A | ||
| Сила постоянного тока (мкА/мА) | 25,000 мА | 0,001 мА | |
| 250,00 мА | 0,01 мА | ||
| Сила переменного тока (А) | 2,5000 A | 0,0001 A | ±(0,008•Iизм+3•к) |
| 10,000 A | 0,001 A | ||
| Сила переменного тока (мкА/мА) | 25,000 мА | 0,001 мА | |
| 250,00 мА | 0,01 мА | ||
| АЧХ при измерении силы переменного тока: 40 Гц – 1 кГц | |||
| Сопротивление | 250,00 Ом | 0,01 Ом | ±(0,005•Rизм+3•к) |
| 2,5000 кОм | 0,0001 кОм | ±(0,002•Rизм+3•к) | |
| 25,000 кОм | 0,001 кОм | ||
| 250,00 кОм | 0,01 кОм | ||
| 2,5000 МОм | 0,0001 МОм | ±(0,01•Rизм+3•к) | |
| 25,00 МОм | 0,01 МОм | ||
| 250,0 МОм | 0,1 МОм | ±(0,05•Rизм+5•к) | |
| Емкость | 9,999 нФ | 0,001 нФ | ±(0,05•Сизм+20•к) |
| 99,99 нФ | 0,01 нФ | ±(0,02•Сизм+5•к) | |
| 999,9 нФ | 0,1 нФ | ||
| 9,999 мкФ | 0,001 мкФ | ||
| 99,99 мкФ | 0,01 мкФ | ||
| 999,9 мкФ | 0,1 мкФ | ||
| 9,999 мФ | 0,001 мФ | ±(0,05•Сизм+5•к) | |
| 99,99 мФ | 0,01 мФ | ||
| Частота (измеряется только до 100 кГц при настройке вольтамперометрии переменного тока) | 9,999 Гц | 0,001 Гц | ±(0,02•Fизм+2•к) |
| 99,99 Гц | 0,01 Гц | ±(0,001•Fизм+2•к) | |
| 999,9 Гц | 0,1 Гц | ||
| 9,999 кГц | 0,001 кГц | ||
| 99,99 кГц | 0,01 кГц | ||
| Проверка диодов | Есть | ||
| Проверка целостности цепи | Есть | ||
| Общие технические характеристики | |||
| Дисплей (IPS) | 25 000 отсчётов | ||
| Режим работы | Автоматический/ручной режим | ||
| Материал | АБС-пластик и термопластический эластомер | ||
| Скорость обновления | 3 раза/секунду | ||
| Истинное среднеквадратичное значение | Есть | ||
| Удержание данных | Есть | ||
| Подсветка | Есть | ||
| Индикация низкого заряда батареи | Есть | ||
| Автоматическое отключение питания | Есть | ||
| Механические характеристики | |||
| Размеры | 177 × 89 × 40 мм | ||
| Вес | 340 г (без батареи) | ||
| Тип батареи | 18650, 1 шт. | ||
| Гарантийный срок | Один год | ||
| Климатические характеристики | |||
| Эксплуатация | Температура | От 0 до +40 °C | |
| Влажность | <75% | ||
| Хранение | Температура | От -20 до +40 °C | |
| Влажность | <80% | ||
Комплектация
- Осциллограф-мультиметр
- USB-кабель
- Пассивный щуп
- Кабель с зажимом «крокодил»
- Комплект щупов к мультиметру
- Инструмент для регулировки щупов
- Сумка для переноски
- Руководство по эксплуатации (в электронном виде)
- Паспорт
- Гарантийный талон
