Тепловизор RGK TL-30

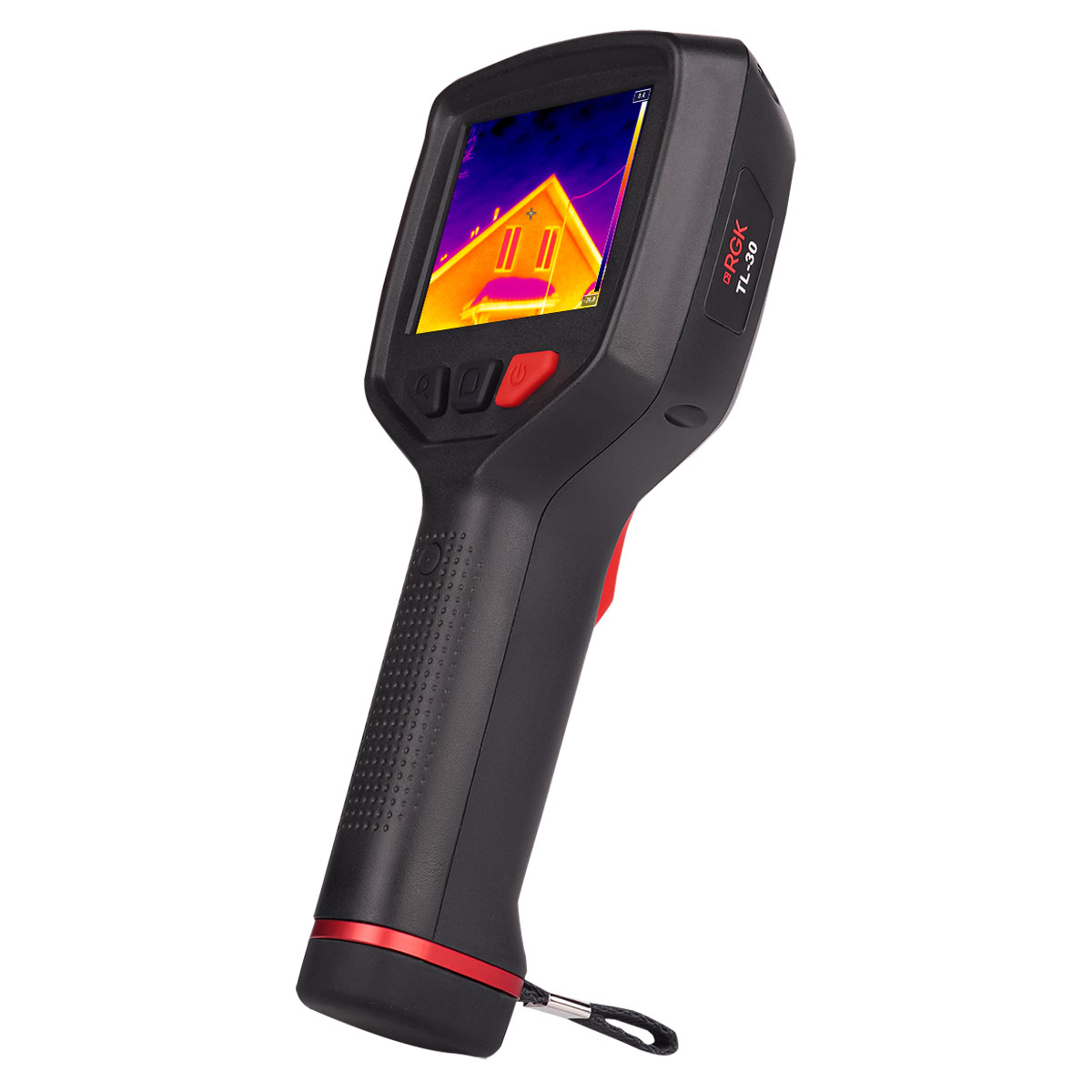

Тепловизор RGK TL-30 представляет собой профессиональный прибор, специально разработанный для оперативной ИК диагностики, который способен выполнять температурные измерения в широком диапазоне, от –20 до 650 °С, и может применяться как строительной сфере, так и в промышленных отраслях. В отличие от младшей модификации линейки TL, выполненной в таком же прочном "пистолетном" корпусе плоского форм-фактора, данное изделие оборудуется болометрической матрицей с двукратно увеличенным размером и объективом с германиевой линзой большего диаметра, за счет чего обладает лучшим показателем IFOV. Модель способна различать отдельные малоразмерные элементы с большого удаления, благодаря чему лучше подходит для обследования сложных объектов.
Преимущества RGK TL-30
- Высокодетализированная матрица 384х288, подходящая под ГОСТ 54852 для обследования зданий и сооружений.
- Удобный большой (3,5 дюйма) тачскрин.
- Высокая термочувствительность 0,05 °С. Прибор показывает минимальные перепады температур в соседних точках.
- Высокая частота обновления кадров 30 Гц.
- Широкий угол обзора 56,2° x 42,4° позволяет работать в ограниченном пространстве.
Эффективность

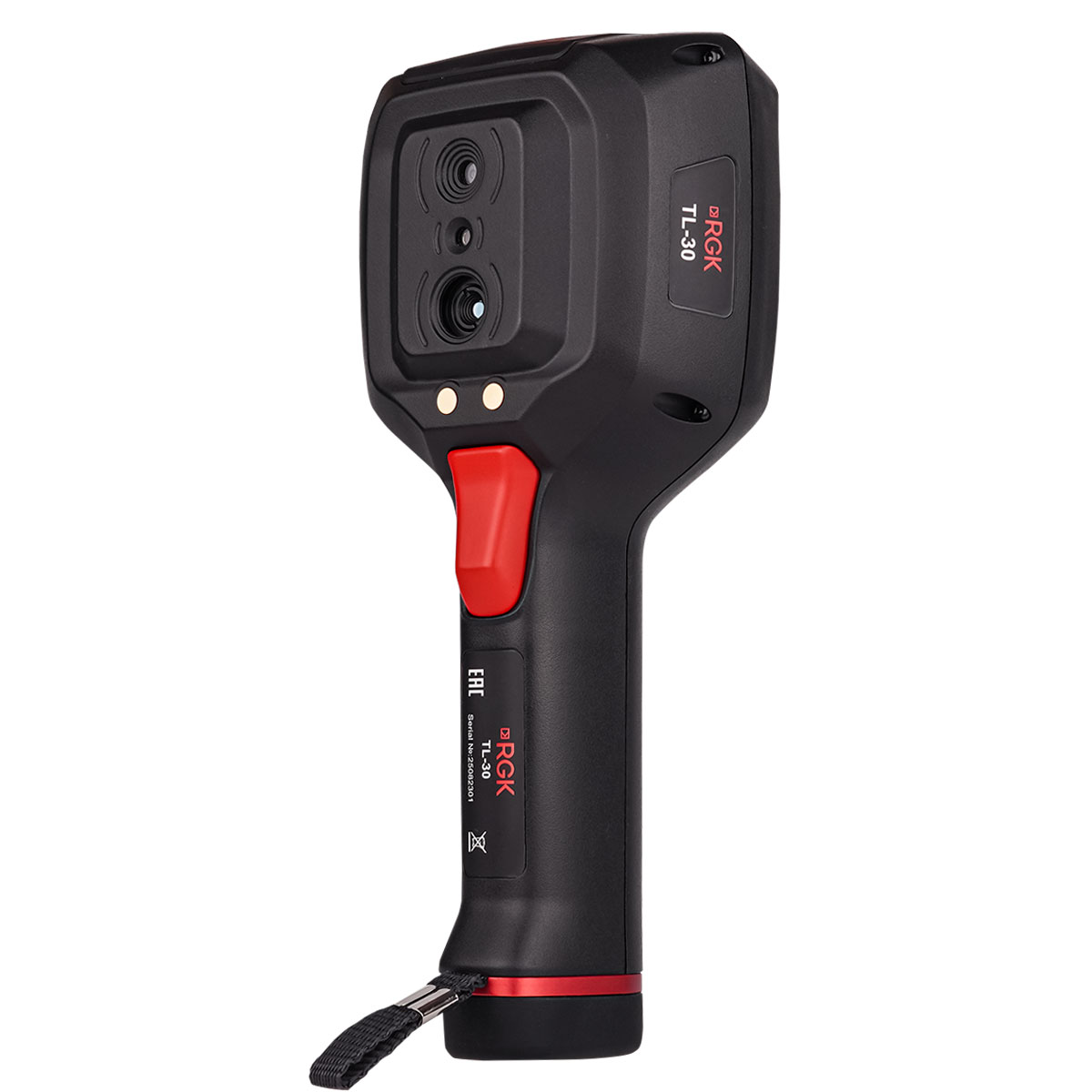

Для ускорения и повышения точности локализации целевых объектов и их элементов с аномальной температурой тепловизор оборудован лазерным указателем и интегрированной цифровой камерой для получения изображений в видимом диапазоне, которые могут накладываться на термограмму.
Документирование
Поддержка сохранения на карту памяти снимков с радиометрическими данными и видеороликов, фиксирующих процесс ИК обследования, ускоряет подготовку отчетов по результатам выполненных работ.
Простота использования
Оптимизированное расположение кнопок управления под большим и указательным пальцами руки, удерживающей прибор, упрощает выполнение съемки в труднодоступных местах и с неудобных положений; при анализе термограмм быстро выбрать зону или точку для определения температурных показателей целевых объектов позволяет сенсорный дисплей.
Конструкционные и функциональные особенности

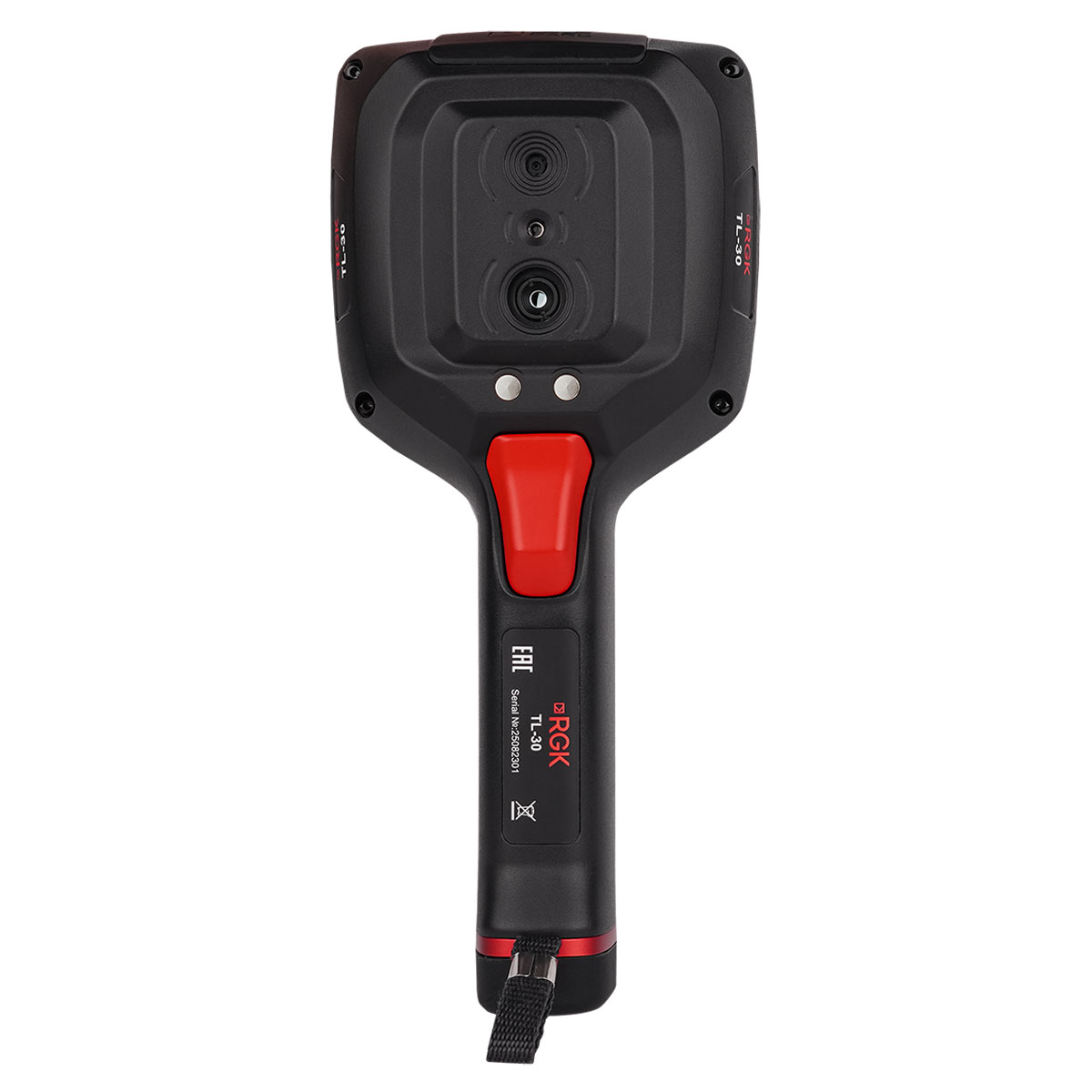

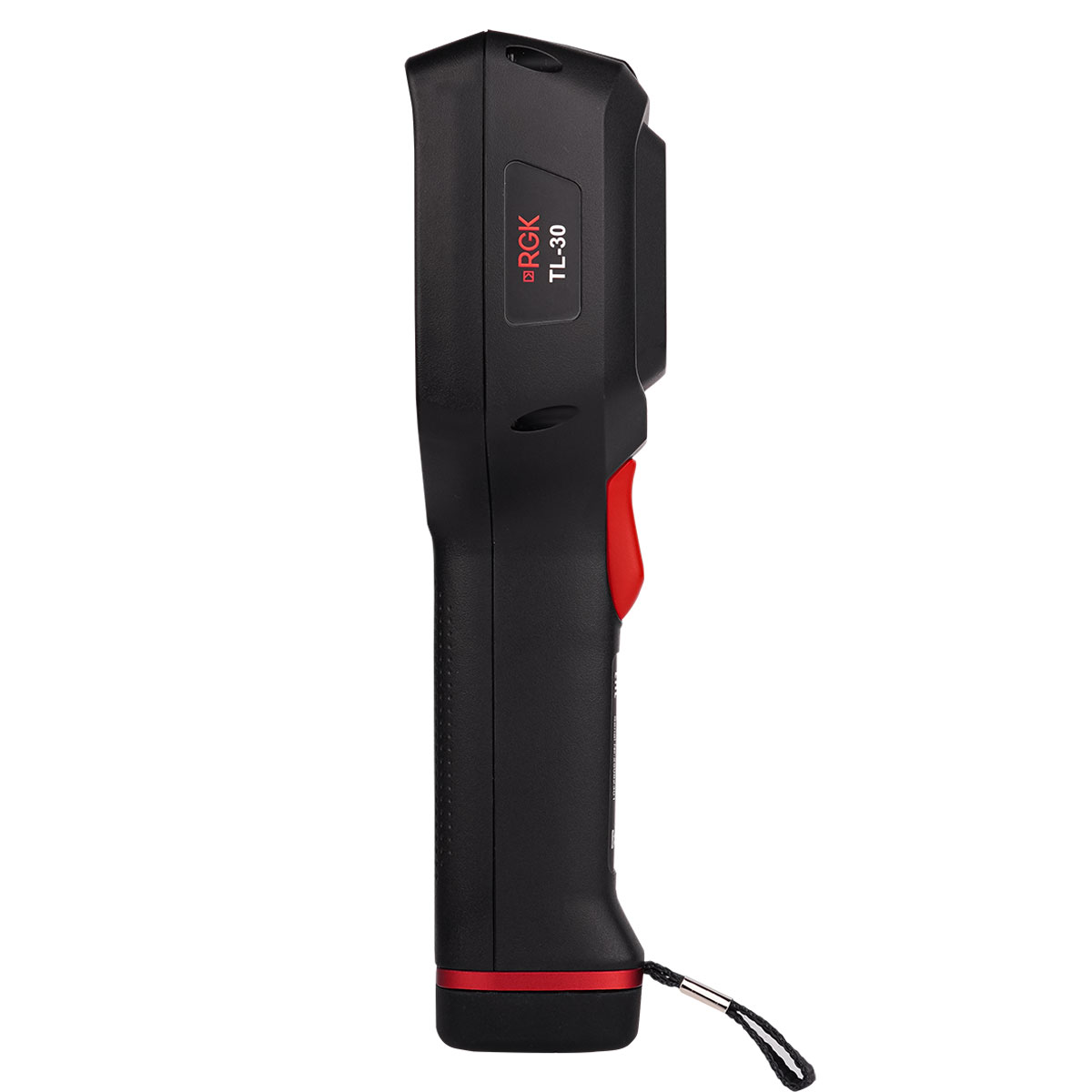

Благодаря использованию короткофокусного объектива, тепловизор RGK TL-30 обладает небольшой толщиной и не нуждается в настройке резкости. Широкий сектор обзора позволяет при термографировании крупных сложных объектов выполнять съемку с меньшим количеством снимков с разных ракурсов. Линзы ИК и визуального каналов "утоплены" в корпус, что минимизирует риск их случайного повреждения из-за непреднамеренных ударов и падений в процессе эксплуатации.
Обладая расширенными измерительными возможностями, устройство поддерживает функцию автоматического выделения не термограмме мест с минимальной и максимальной температурой и режим температурной сигнализации с настраиваемыми порогами. Встроенный модуль беспроводной связи позволяет коллегам или заказчику просматривать результаты съемки на своих мобильных устройствах в режиме реального времени.
Технические характеристики
| Измерение | |
| Диапазон измерений температуры | от -10 (**) до +150 °С от 0 до +410 °С от +300 до +650(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 % |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 384 x 288 px |
| "Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более " | 0,05 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | 56,2° x 42,4° |
| Минимальное фокусное расстояние | 0,3 м |
| Пространственное разрешение | 2,22 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | фиксированный |
| Увеличение | 2x, 4x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 3,5-дюймовый ЖК-дисплей/320x240 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | неограниченное количество точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | неограниченное количество линий устанавливающихся вручную |
| Область | неограниченное количество областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, базовая температура, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 320x240 при 25 кадрах в секунду |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Контакты для зарядной станция в авто | есть |
| Физические характеристики | |
| Размеры | 230 x 105 x 57 мм |
| Вес камеры включая батарею | 0,46 кг |
(**) – диапазон показаний от -20 °С до +150 °С.
(***) – по дополнительному заказу.

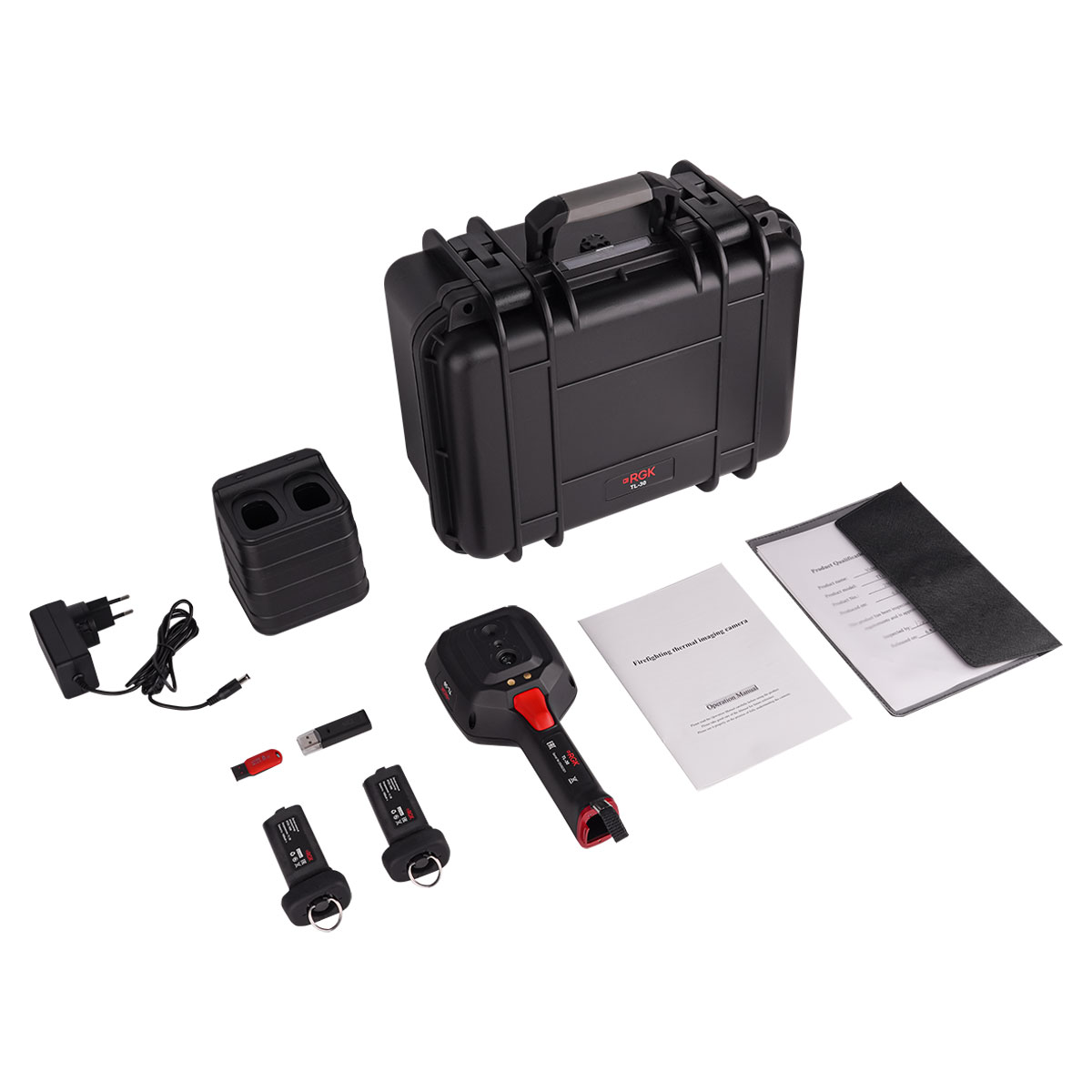

Комплектация
- Тепловизор RGK TL-30

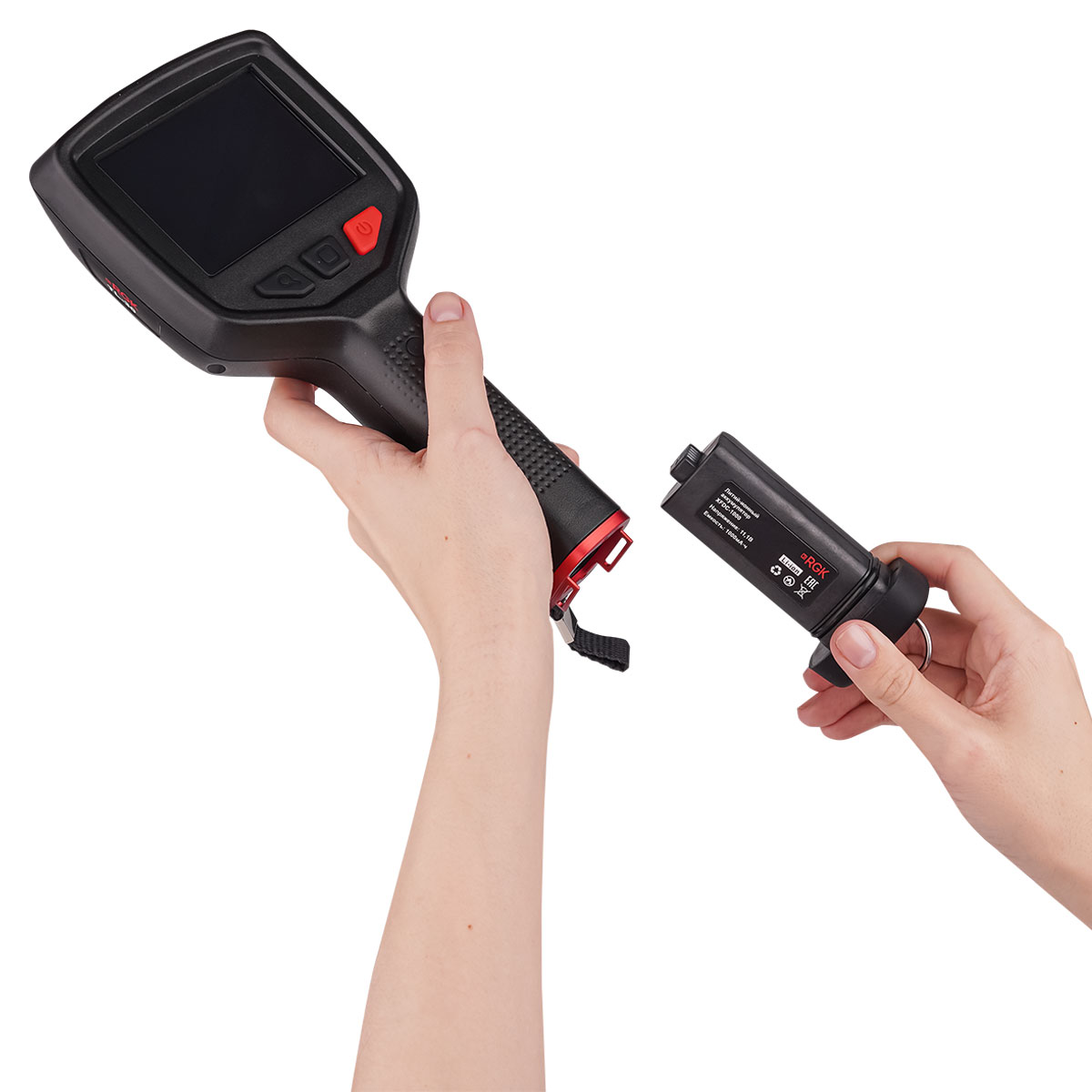

- Аккумуляторные литийионные батареи - 2 шт.
- Зарядное устройство
- Адаптер питания
- Считыватель карты памяти
- Карта памяти SD
- Программное обеспечение на USB накопителе
- Кейс для переноски
- Руководство по эксплуатации
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
