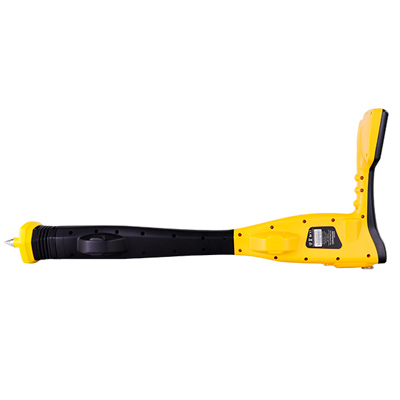

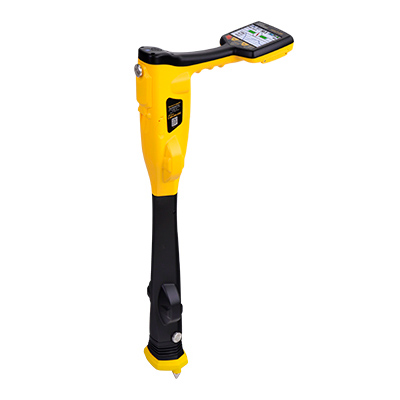

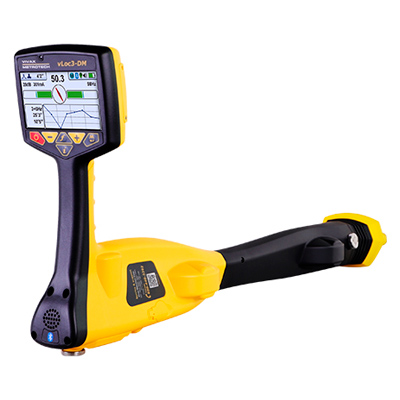

Трубопроводный дефектоскоп vLoc3-DM

Трубопроводный дефектоскоп vLoc3-DM
Трубопроводный дефектоскоп vLoc3-DM
Трубопроводный дефектоскоп vLoc3-DM
Трубопроводный дефектоскоп vLoc3-DM
по запросу


Запросить счет

Трубопроводный дефектоскоп vLoc3-DM используется для точного определения местоположения трубопроводов и помогает в оценке дефектов изоляции трубопроводов. Система может использоваться как на магистральных, так и на распределительных трубопроводах. Полное обследование ACVG может быть проведено с использованием vLoc3-DM и подключаемой A-рамки. Дисплей на vLoc3-DM настроен специально для оценки трубопровода. Данные могут быть получены в режиме реального времени. Функция обратного хода выделяет положение операторов на графике, позволяя им вернуться к интересующей точке, где можно провести дальнейшую оценку или обследование ACVG или использовать A-рамку.

С помощью двух комплектов 3D-антенн искажение сигнала легко обнаруживается и отображается на ярком цветном антибликовом дисплее. vLoc3-DM имеет новый перспективный экран отображения вектора для полностью автоматического поиска без перемещения, экран графика поперечной схемы, показывающий одновременно пиковые и нулевые значения, обеспечивающие незамедлительное измерение искажения сигнала, и экран вида сверху (вид план), показывающий относительную ориентацию коммуникации под любым углом. Визуальные и механические (вибрации) оповещения могут быть настроены пользователем для предупреждения о малой глубине, перегрузке, воздушных линиях и чрезмерном отклонении.

Назначение

  • поиск дефектов изоляции подземных трубопроводов;
  • построение графиков изменения токов СКЗ;
  • обнаружения мест контакта трубопровода с другими металлическими объектами;
  • локализация трубопроводов на большой протяженности;
  • передача активного сигнала для поиска дефектов изоляции подземных трубопроводов.

Преимущества

  • Легкий приемник для неутомительной работы.
  • Прочный „ABS“-корпус из углеродного волокна.
  • Яркий антибликовый цветной дисплей.
  • Быстрая обработка сигнала благодаря двухядерному процессору.
  • Предупреждения об искажении электромагнитного поля с цветной кодировкой.
  • Низкочастотный сигнал тока (3 Гц или 4 Гц).
  • Встроенный Bluetooth и GPS.



Технические характеристики

Конструкция

Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением

Вес

2,1 кг

Габариты

321 мм x 124 мм x 676 мм

Тип экрана

Цветной высококонтрастный трансфлективный ЖК-экран, 480 x 272 пикселов,
глубина цвета: 16 бит, 4,3"

Антенны приемника

Два комплекта всенаправленных 3D антенн

Батареи

- 6 щелочных батарей типа AA

- Перезаряжаемые литий-ионные аккумуляторные батареи с зарядным устройством от сети 100-240 В перем. тока

Срок работы батарей

- Щелочные батареи – 12 часов

- Li-Ion аккумуляторы – 40 часов

Защита от внешних воздействий

IP65 и NEMA 4

Внешнее подключение

- Гнездо для вспомогательных принадлежностей используется для зарядки внутренних аккумуляторных батарей и установки вспомогательных принадлежностей

- Гнездо mini-USB для передачи данных и программирования

Приемник GPS

Встроенный

Модуль Bluetooth

Встроенный

Рабочие частоты

Активная: - Конфигурируемые частоты от 16Гц до 200 кГц

Направление сигнала (SD) - повышенная частота с направлением выходного сигнала генератора
Пассивная: Мощность - 50 Гц и 60 Гц, Радио – 10кГц - 22.7 кГц

Поиск дефектов: 3/6Гц и 4/8Гц

Рабочие режимы

Поиск дефектов, Поиск дефектов с использованием A-рамки, Классический поиск, График поперечной схемы, Вид сверху (вид план), Отображение вектора (боковое смещение и глубина), Поиск зондов

Запись и передача данных

50 миллионов записей – записывается глубина, ток, частота, режим, настройка усиления, координаты GPS, дата и время (если включен Bluetooth). Загрузка данных из приемника при помощи бесплатного приложения MyLocator3 форматы xlx, txt, shp и kml,  мобильное приложение VMMAP

Класс защиты

IP65 и NEMA 4

Диапазон температур

- Во время работы: от -20ºC до +50ºC

- Во время хранения: от -40ºC до +60ºC

Генератор

Мощность 150 Вт, максимальный ток 4 А, защита от перегрузок

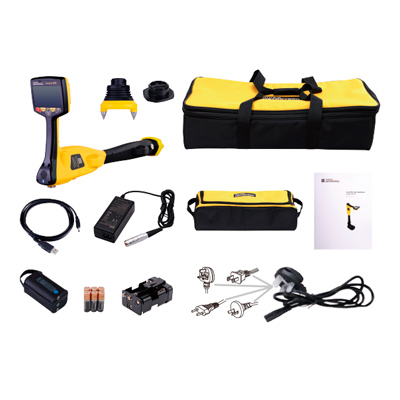

Комплектация

  • Приемник vLoc3-DM
  • Аккумулятор Li-Ion и зарядное устройство для приемника 100-240 В
  • Модуль Bluetooth
  • Встроенный приемник GPS
  • Устройство для 6-и батарей типа АА
  • USB кабель для подключения к ПК
  • Генератор Loc-150Tx - 150 Вт
  • Кабели соединительные - 3 шт.
  • А-рамка для поиска повреждений и соединительный кабель
  • Штырь заземления
  • Руководство пользователя
  • Программное обеспечение
  • Сумка для переноски



Дополнительная комплектация

  • Внешняя стетоскоп - антенна для выбора кабеля из пучка
  • Зарядное устройство для приемника от 12 В а/м
  • Магнит для подключения к металлическим трубопроводам
  • Катушка – удлинитель с крокодилами 10 м
Файлы для скачивания
ПроспектСкачать
