Термометрическая дефектоскопия буронабивных свай ТЕРМОСКАН

582 000 руб.

ТЕРМОСКАН предназначен для оценки сплошности и однородности бетонной массы внутри элементов фундаментов глубокого заложения (буронабивные сваи, буровые шурфы, сваи по технологии непрерывного проходного шнека, стены в грунте, баретты, плотины и т.п.).

Прибор фиксирует температурный профиль, вызванный твердением бетона, с помощью термозонда в соответствии со стандартом «ASTM D7949-14. Стандартные методы испытаний целостности железобетонных фундаментов глубокого заложения по температурному профилю (Standard Test Methods for Thermal Integrity Profiling of Concrete Deep Foundations)».

Основные функции

Контроль однородности и целостности бетона через 12-24 часа после окончания бетонирования
Оценка однородности и целостности бетона как внутри, так и снаружи арматурного каркаса
Оценка размещения арматурного каркаса относительно центра отверждаемого бетона
Автоматическое формирование результатов измерений
Анализ и интерпретация результатов измерения с помощью температурных графиков и трёхмерного профиля

Преимущества

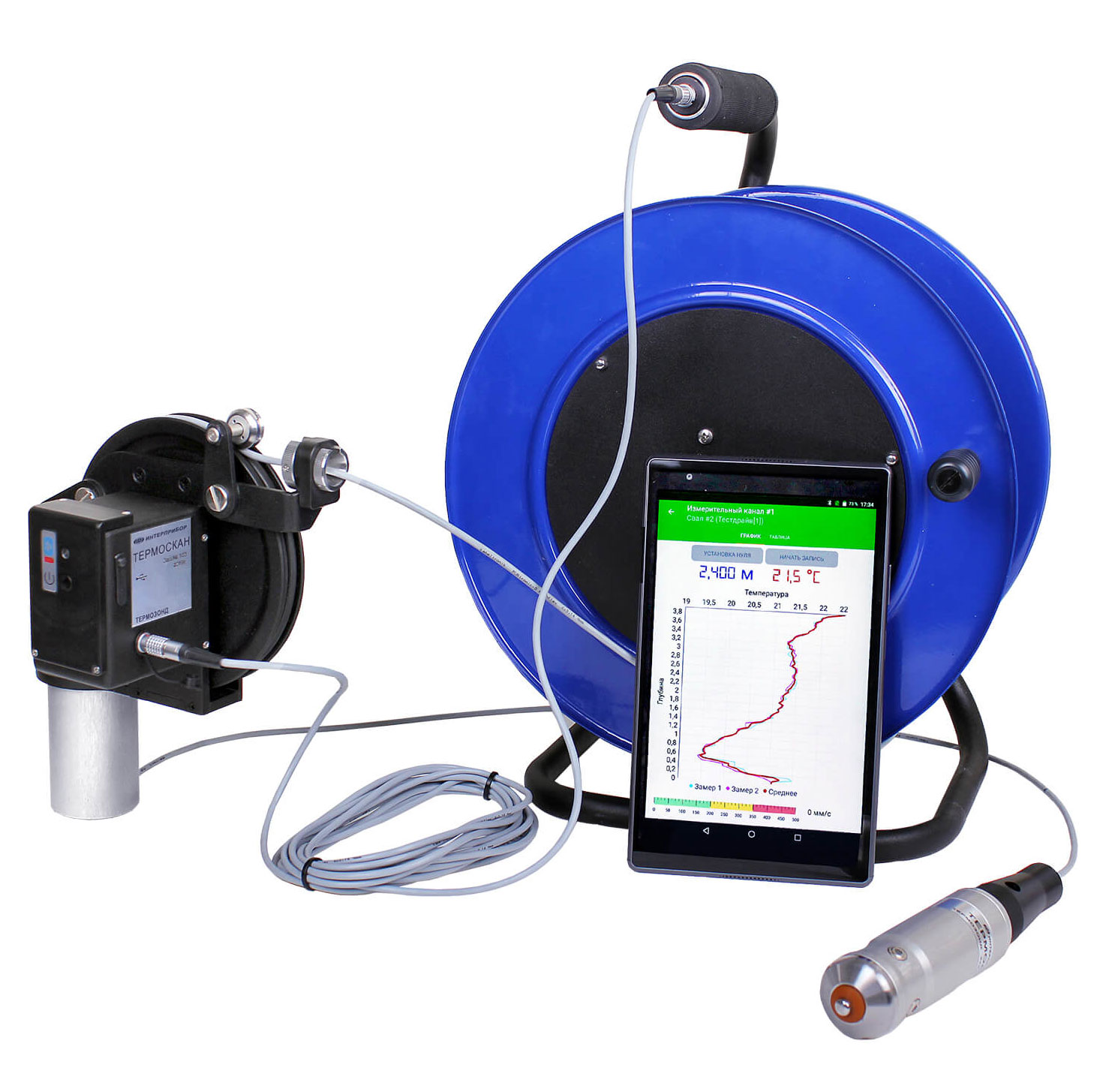

Завершенность и компактность конструкции для контроля свай и фундаментов
Инкрементный датчик положения термозонда в канале (энкодер)
Кабельный барабан с вращающимся скользящим контактом, исключающий необходимость предварительной размотки кабеля
Беспроводной интерфейс передачи данных
Оперативная оценка качества буронабивных свай
Разъём фирмы Lemo для измерительного зонда с системой защиты от случайного падения в измерительный канал
Сервисная компьютерная программа для формирования отчёта об испытании сваи

Сервисная компьютерная программа

Перенос результатов измерений на ПК
Архивация, документирование и обработка результатов
Оценка степени достоверности результатов
Построение трёхмерного профиля железобетонного фундамента
Формирование отчёта об измерении температурного профиля железобетонного фундамента

Технические характеристики

Диапазон измерения температуры, °С	0...80
Диапазон измерения перемещения, м	0...100
Абсолютная погрешность измерения температуры/перемещения, °С/м	0,1
Дискретность измерения температуры/перемещения, °С/мм	1
Скорость измерения температурного профиля, мм/с	до 150
Диаметр исследуемых свай, м	от 0,3
Внутренний диаметр измерительных каналов, мм	50

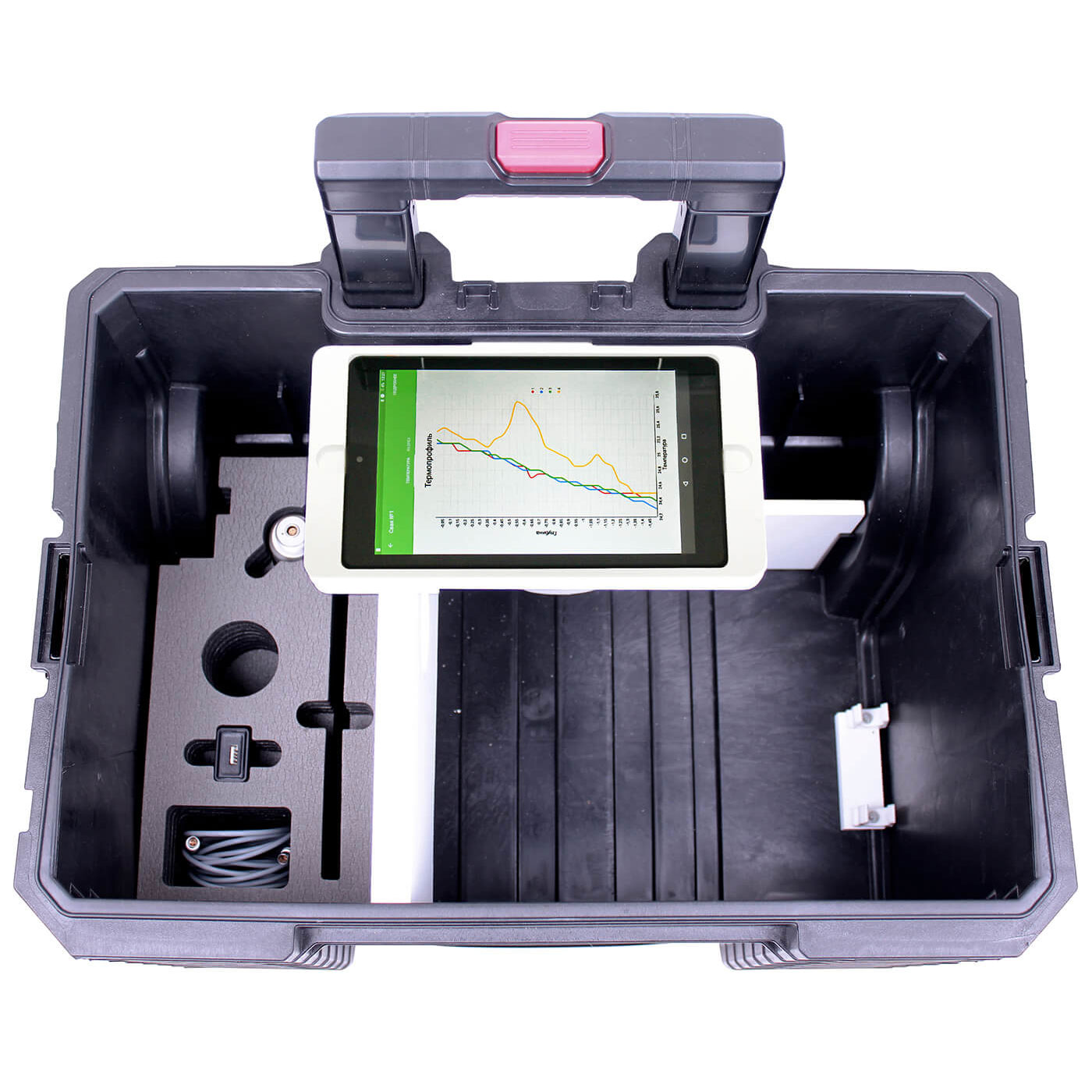

Дисплей планшета	8"
Габаритные размеры, мм
- планшета	210x125x10
- блока управления	195x230x140
- термозонда	Ø36x130

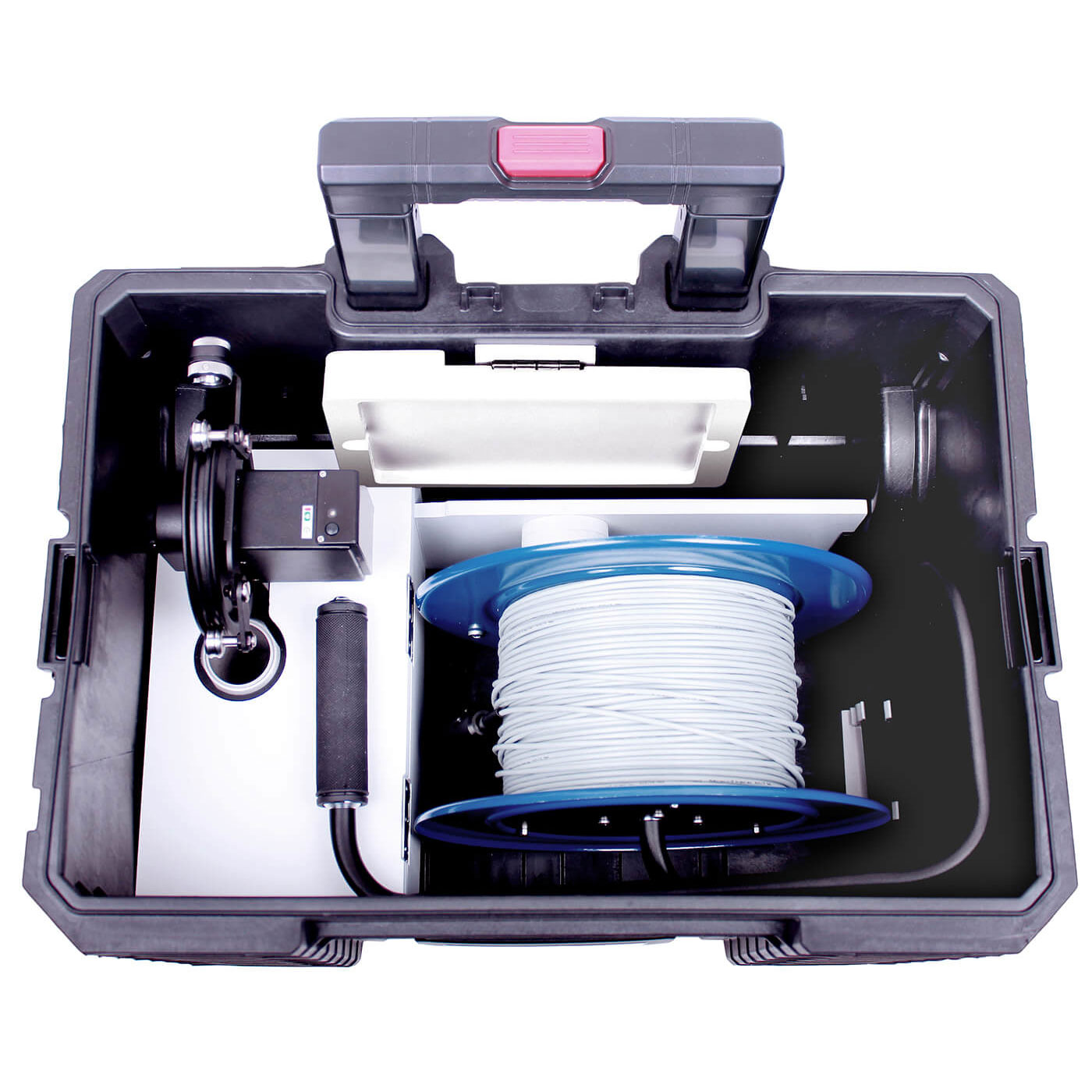

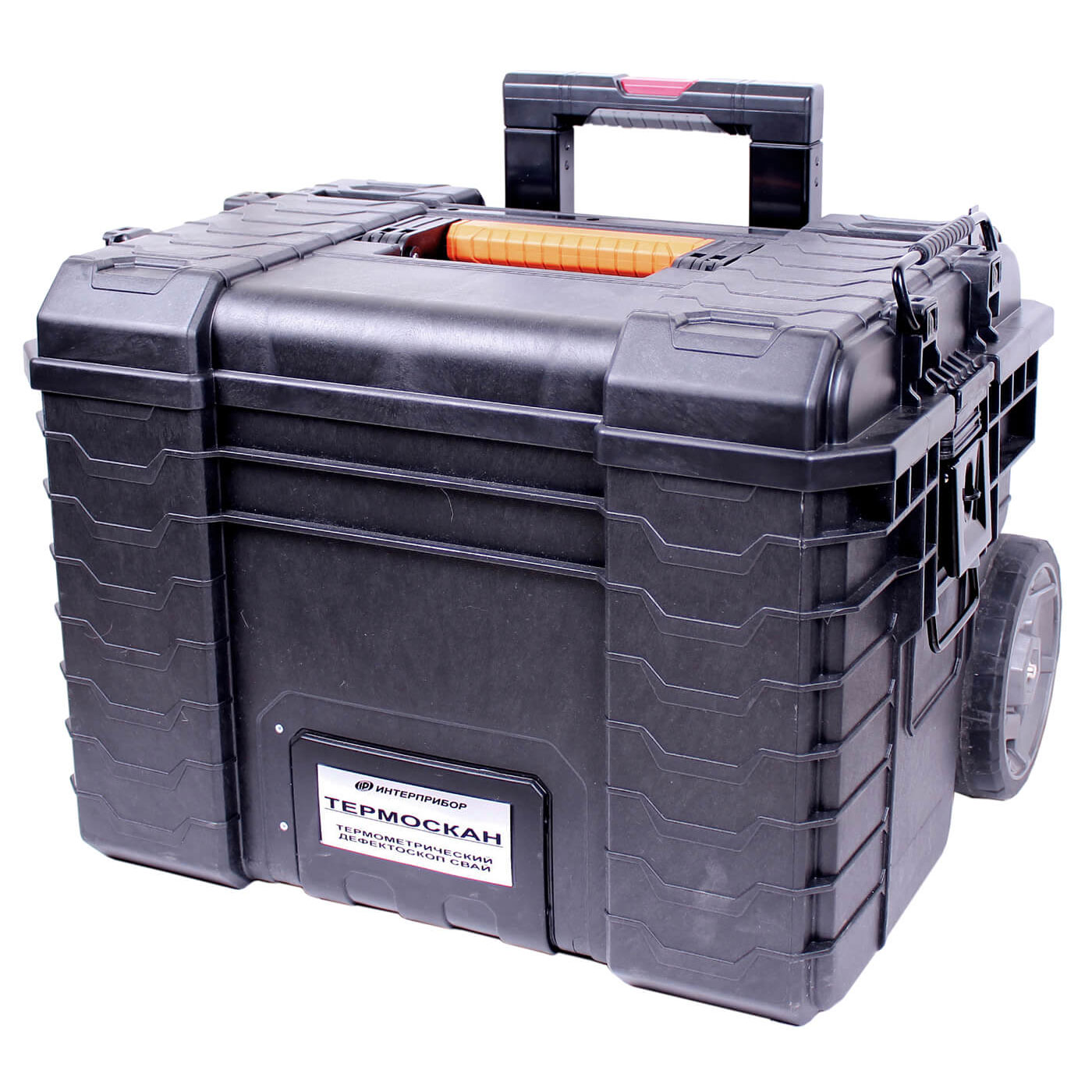

- транспортировочного бокса	560x460х480
Масса в сборе, кг	16,3
