Трассоискатель Успех АГ-309.15К с функцией сохранения GPS/ГЛОНАСС координат
Бесплатное обучение
и демонстрация!
Прибор предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет определить координаты прохождения коммуникации с помощью встроенного GPS\ГЛОНАСС модуля, которые можно сохранить в память прибора и позже просмотреть на компьютере.
Рекомендуемые области применения
- Геодезия
- Электрические сети
- ЭХ предприятия
- Теплосети
- ЖКХ
- Строительство
Особенности приемника
- встроенный GPS/ГЛОНАСС-модуль для сохранения координат и параметров точек, и нанесение трассы на карту Google или Яндекс;
- функция «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
- несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
- определение типа подземной коммуникации;
- полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
- встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
- большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
- одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
- поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
- подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
- идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
- корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
- возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора;
- меню на двух языках (русский и английский).
Функциональные возможности приемника "АП-019.3" в различных режимах работы

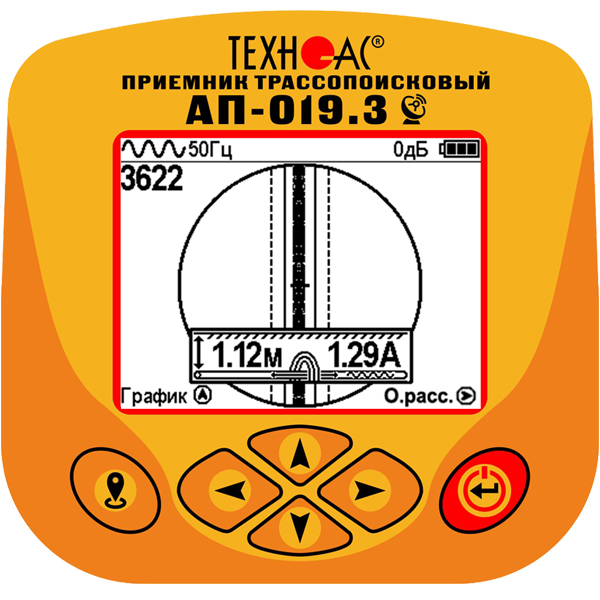

Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля
С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Характеристики

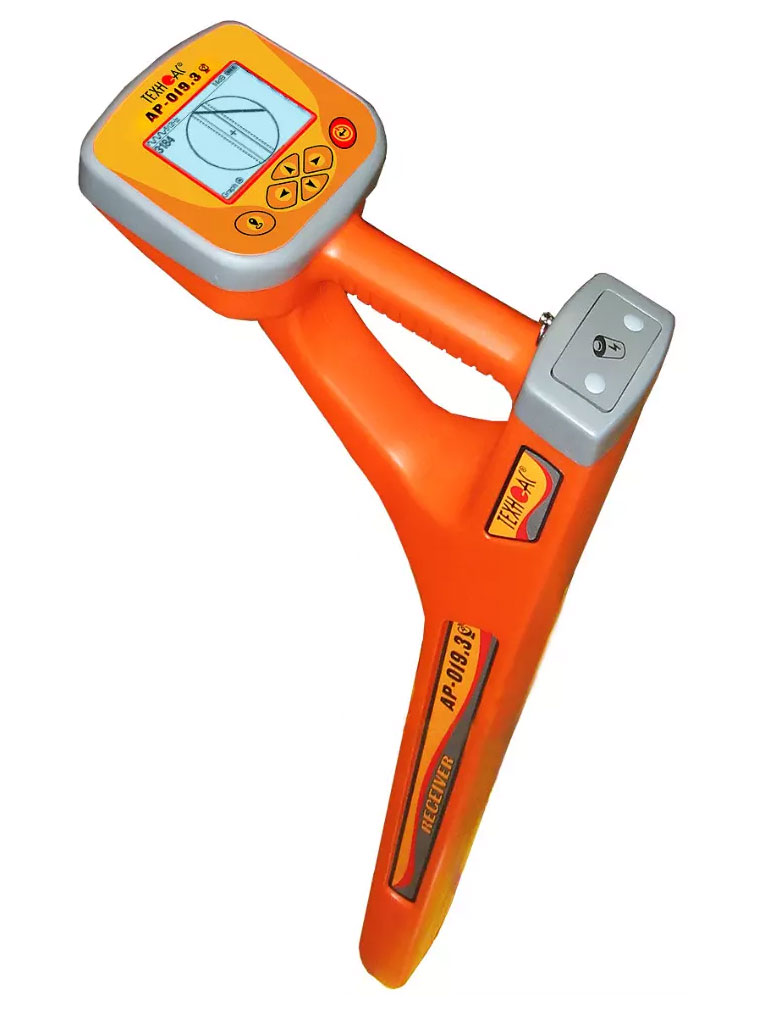

Приемник "АП-019.3"
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | 0....9,99 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | 0,01....9,99 А Автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция). |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |

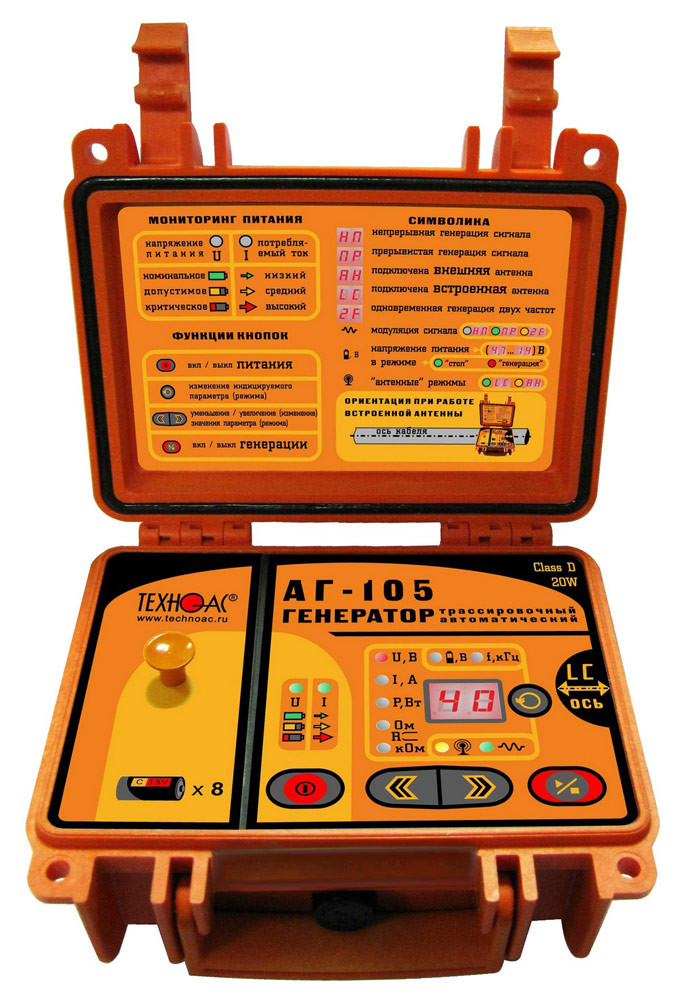

Генератор "АГ-105"
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 «8.2» / 32768 «33» |
| Режим работы | |
| «Антенные» режимы | Встроенная передающая антенна «LC» |
| Внешняя передающая антенна «АН» | |
| Режим работы | |
| Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12сек Частота следования посылок 1Гц |
| Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц) Соотношение амплитуд 4/1 (соответственно) |
|
| Выходные параметры при напряжении питания 12…15В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» |
| 3 - при частоте 32768Гц «33» | |
| Заданный для автоматического согласования, ≥ | 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» |
| 0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» |
| 40 -в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 - При частоте 32768 Гц «33» | |
| Источники питания | |
| Напряжение питания | 7…15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5В «тип С» |
| Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А |
| Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт |
|
| Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) |
| При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой | Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33». |
| Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» |
| «Бесконтактное» подключение с применением встроенной передающей антенны «LC» | |
| «Бесконтактное» подключение с применением внешней передающей антенны «АН» | |
| «Бесконтактное» подключение с применением индукционных передающих «клещей» | |
| Конструктивные параметры | |
| Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216х180х105 мм |
| Вес, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
Комплектация
- Трассопоисковый приемник АП-019.3 - 1 шт.
- Генератор АГ-105 - 1 шт.
- Батарейки - 12 шт.
- Кабель USB 2.0 AM-mini USB 1 м - 1 шт.
- Кабель АГ120.02.020 - 1 шт.
- Кабель АГ120.02.030 - 1 шт.
- Кабель АГ105.02.020 - 1 шт.
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Диск CD-R - 1 шт.
- Сумка для генератора АГ-144.1 - 1 шт.
- Сумка для комплекта - 1 шт.
- Руководство по эксплуатации и паспорт - 1 шт.
Трассоискатель "Успех АГ-309.15" (состав комплекта)
Трассоискатель "Успех АГ-309.15" (работа с генератором)
Кабелеискатель "Успех КБИ-309" (работа без генератора)
Работа модуля GPS в кабелеискателе "КБИ-309К"
Обзор генератора "АГ-105"
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
| Руководство по эксплуатации на приемник | Скачать |
| Руководство по эксплуатации на генератор | Скачать |
