Лазерный дальномер Leica DISTO S910
Лазерный дальномер Leica DISTO S910 внесен в Госреестр средств измерений №60792-15.
Этот дальномер можно приобрести с поверкой.
Лазерный дальномер Leica DISTO S910 является одним из лучших компактных измерителей расстояния как в модельном ряду DISTO, так и среди дальномеров других производителей.
Использование новой технологии X-Range Power позволило достигнуть рекордной дальности измерения расстояний, наибольшей среди компактных приборов — 300 метров при точности ±1 мм. Для визуального наблюдения и наведения на удалённую точку Leica DISTO S910 оснащён специальным визиром с 4-кратным увеличением.
Высокоточный угломер отслеживает наклон прибора с точностью ±0,1°. Это позволяет максимизировать точность измерений, обеспечив горизонтальное положение прибора.

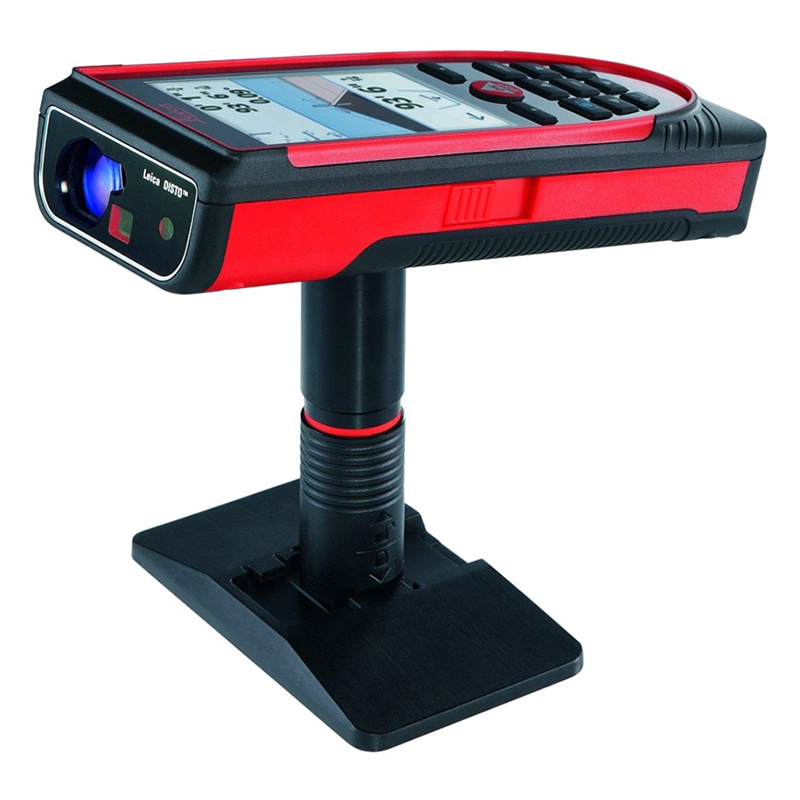

Дальномер Leica DISTO S910 оснащён стойкой Smart Base и вместе с датчиком угла наклона, позволяющей измерять как вертикальные, так и горизонтальные углы, и измерять расстояния между двумя точками, как в вертикальной, так и в горизонтальной плоскостях.
При необходимости выполнения измерений больших объектов, например, зданий, вам не обязательно замерять длину каждой линии: лазерный дальномер Leica позволяет вычислить большинство величин по цифровой фотографии, сделанной с помощью встроенной в дальномер Leica DISTO S910 камеры. Комфорт всех операций обеспечивается благодаря использованию сенсорного экрана.
Технология Bluetooth Smart позволяет в удобной форме передавать полученные данные на смартфоны, планшеты или персональный компьютер для дальнейшей работы в специализированном ПО Leica DISTO Sketch App. В сочетании с вашим гаджетом и мобильным приложением можно создавать план помещения, вносить коррективы и наблюдать результат прямо в процессе измерений.

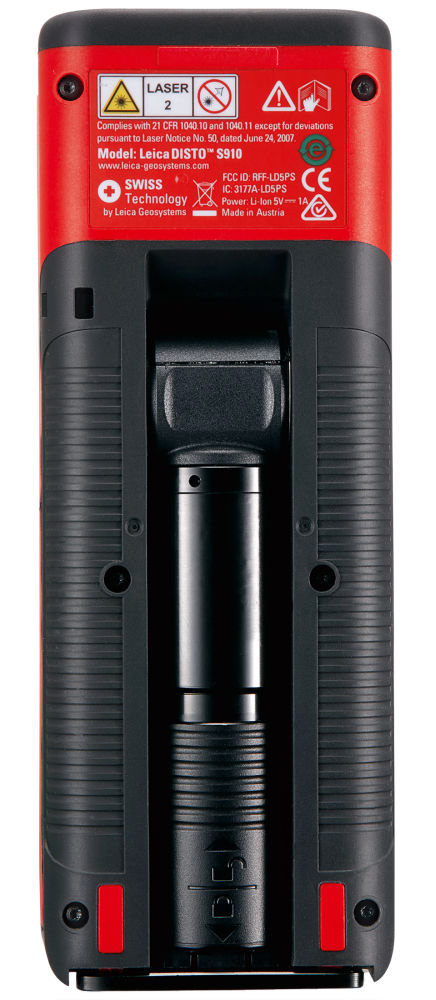

Дальномер оснащен откидной позиционной скобой, что позволяет делать более точно замеры из труднодоступных мест, таких как углы, щели, проемы. С помощью скобы прибор фиксируется под нужным углом и в нужной позиции.
Сенсорный дисплей прибора позволяет удобно перемещаться по меню при выборе нужной функции. А возможность подсветки экрана упростит работу при недостаточном освещении.
Большой объём памяти позволяет сохранять 50 результатов измерений, 60 цифровых фотографий и 20 файлов в CAD формате (.dxf). Получаемые в результате измерений данные вы можете передавать в режиме реального времени, используя встроенный в Leica DISTO S910 модуль WLAN, или по Bluetooth каналу на портативный ПК или мобильные устройства iOS или Android. Для создания необходимых чертежей, эскизов и планов непосредственно в ходе выполнения измерений используется приложение Leica DISTO™ sketch, доступное как для устройств Apple iOS, так и работающих под ОС Android.
Особенности Leica DISTO S910
- сенсорный экран;
- возможность выполнения последовательных измерений из отдельных точек с вычислением всех линейных размеров, в том числе недоступных, с использованием технологии Р2Р;
- наличие функции интеллектуального определения величины углов и площадей, для которой достаточно произвести промеры на базовые точки с использованием Smart Base;

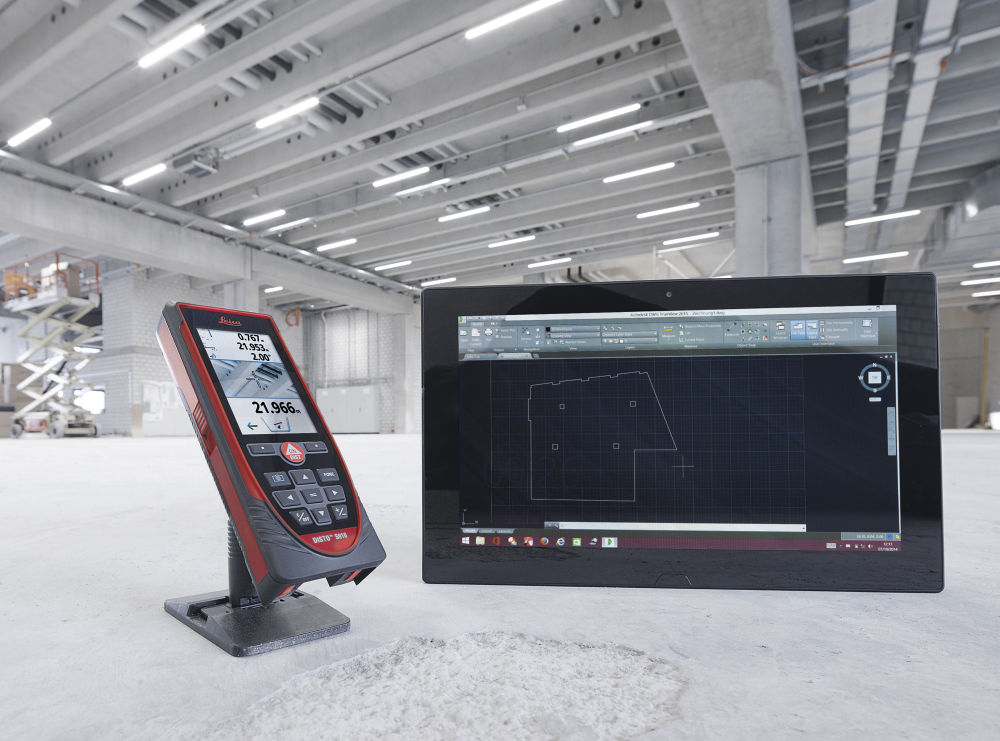

- сохранение данных не только в числовом формате, но и в файлах для CAD-приложений. Используя соответствующие плагины, вы можете сразу загружать данные из Leica DISTO S910 в программы автоматического проектирования, не тратя время на их дополнительную обработку или конвертацию.
Характеристики
Точность измерений | ±1 мм |
Дальность измерений | 0,05–300 м |
Диапазон измеряемых углов | 360° |
Точность датчика угла наклона | 0,2° |
Увеличение | 4х |
Единицы измерения длины | Метры/Футы/Дюймы |
Тип лазера | 635 нм |
Класс лазера | II, < 1 мВт |
Размер лазерной точки | 6 мм на 10 м 30 мм на 50 м 60 мм на 100 м |
Память | 50 записей |
Дисплей | Цветной сенсорный TFT дисплей |
Дополнительные функции |
– Измерение расстояния
– Мин/макс значения – Непрерывное измерение – Разметка – Сложение/вычитание – Площадь – Площадь треугольника – Объем – Трапеция – Функция редактирования (площадь с частичным измерением) – Вычисления по Пифагору (2 точки, 3 точки) – Горизонтальный режим Smart/Косвенная высота – Высокопрофильное измерение – Уровень – Наклонные объекты – Отслеживание высоты – Память – Звуковой сигнал – Цветной дисплей с подсветкой – Визир (экран для визуального наблюдения) – увеличение 4x, OV – Bluetooth® Smart (v.4.0) – Пользовательские закладки – Таймер – Калькулятор – Фото/Скриншот – Компас – Галерея со скачиванием через USB – Диаметр – Ширина – Область фотографии – Smart Base – Передача данных наблюдений в точке – функция "точка-точка" / расстояние – Smart Angle – Smart Area – Сбор данных в DXF-файл |
Источник питания / зарядное устройство | Аккумулятор |
Количество измерений на одном комплекте аккумуляторов | до 4000 измерений |
Рабочая температура | –10°С ... +50°С |
Класс защиты корпуса | IP54 |
Размеры ДхШхВ | 164х61х31 мм |
Масса | 290 г |
Гарантийный срок | 3 года |
Функции

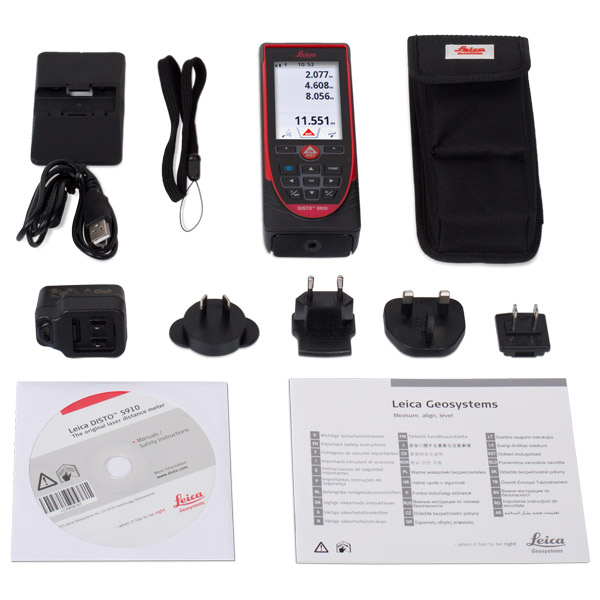

Комплектация
- Лазерный дальномер Leica DISTO S910
- Ремешок
- Чехол
- Инструкция на русском языке
- USB-кабель
- Зарядное устройство
Leica DISTO™ S910 – революционное решение для измерений в 3D формате
FAQ: Часто задаваемые вопросы
Имейте ввиду: загрузить данные на DISTO™ невомзожно, а также невозможно удалить файлы на устройстве с компьютера. Удаление файлов выполняется непосредственно на DISTO™ через раздел «Галерея».
Этот эффект вызван параллаксом, т.к. окно лазерного излучателя и объектив видоискателя не соосны. Эффект заметен только на расстояниях менее 10 м. Несовпадение пятна и перекрестья не является ошибкой. При измерении коротких расстояний (менее 10 м) ориентируйтесь по лазерному пятну.
Точность датчика наклона ±0,1° корпуса устройства. Относительно луча максимальное отклонение может составть от -0,1° до +0,2° (при комнатной температуре от 20°Cдо 30°C). При прочих температурах отклонение возрастает на ±0,1°.
В Leica DISTO™ S910 можно установить различные единицы для измерения наклона. В меню «Единицы наклона» можно выбирать между ° , %, дм/фт и мм/мм.
-> Уровень в правом верхнем углу экрана показывает, включена или выключена функция «уровень». Она всегда показывает 0,0° и единицы ее отображения не могут быть изменены.
Встроенный в Leica DISTO™ S910 датчик наклона работает в диапазоне 360° и < ±10° в поперечной плоскости.
Если прибор наклонен сильнее, чем на > ±10° в поперечнике, на экране появляется код ошибки «i156», который сообщает о том, что прибор необходимо отгоризонтировать.
Можно откалибровать нулевой показатель датчика наклона. В настройках выберите калибровку и следуйте дальнейшим инструкциям.
1) Приложите прибор к ровной поверхности (столу) маркировкой вниз.
2) Выполните первое измерение, нажав клавишу «ON/DIST». Вы получите подтверждение измерения.
3) Поверните прибор на 180° в горизонтальной плоскости и снова приложите к ровной поверхности маркировкой вниз.
4) Выполните второе измерение, нажав клавишу «ON/DIST». Вы получите подтверждение измерения.
5) Приложите прибор к плоской поверхности (столу) так, чтобы лазер смотрел вверх.
6) Выполните третье измерение, нажав клавишу «ON/DIST». Вы получите подтверждение измерения.
7) Поверните прибор на 180° вокруг своей оси.
8) Выполните четвертое измерение, нажав клавишу «ON/DIST» на уровенной поверхности. Вы получите подтверждение измерения.
9) Спустя 2 секунды прибор вернется в основной режим работы, это означает, что процедура калибровки завершена.
Имейте ввиду: Калибровку можно выполнять в положении линзы вверх или вниз. Наилучшая точность достигается, когда линза смотрит вверх.
Для точных измерений рекомендуется работать со стабильной поверхности и обеспечить неподвижность инструмента в процессе измерений. Платформу (насадка на smartbase) можно надеть на базу, что даст большую площадь опоры
Если результат измерений относится к горизонтальной плоскости (например абсолютные измерения или измерения для САПР), перед измерениями необходимо выполнить калибровку, которая позволит компенсировать погрешность за небольшой наклон базы. Диапазон наклона +/- 5°.
Убедитесь, что вы имеете стабильную опору, в частности, используйте штатив (в идеале TRI70, 100 или 200) с адаптeром FTA360-S. Запускайте измерения с сенсорного экрана (функция над кнопкой DIST).
В зависимости от измерений, вы получите 2 или 3 DXFфайла:
- 2DG --> вид в плане (вид сверху).
- 2DW --> вид спереди. Этот файл создается только если между первым и вторым измерением было расстояние не менее 10 см. Иначе для представления в этом виде невозможно провести горизонтальную ось.
- 3D --> 3D чертеж.
Первая измеренная точка становится опорной для чертежа. Вторая точка задает ось х. Оси yи z взаимно ей перпендикулярны и лежат в горизонтальной плоскости (плоскости горизонта по уровню)
Исключение из этого правила – когда расстояние по горизонтали между первым и вторым измерением менее 10 см. В этом случае сам DISTO™ станет опорной точкой (началом координат) чертежа, а ось x– направление на первую измеренную точку.
Измерение углов выполняется по трем точкам. Это значит, что для измерения угла необходимо, чтобы все точки лежали в одной горизонтальной плоскости.
Определяется площадь, заключенная между измеренными точками. Так что если точки обозначают наклонную плоскость (косая крыша) – измерена будет реальная площадь объекта.
Штативы Leica TRI70, TRI100, TRI200
При измерении больших расстояний мы рекомендуем использование штатива. Штатив позволяет обеспечить точное наведение на большие расстояния. Со штативом мы рекомендуем использовать адаптeр FTA360-S.
LeicaTRI70
Компактный невысокий штатив. 45 см в длину (в сложенном виде).
LeicaTRI100
У этого штатива есть головка и возможность увеличить высоту.
LeicaTRI200
Компактный строительный штатив с винтом на ¼“ для адаптeров DISTO™ или работы с лазерами.
Эта модель обеспечивает наибольшую стабильность.
Адаптeр FTA360-S
Для обеспечения наивысшей точности мы предлагаем адаптeр к штативу FTA 360-Sс системой точной установки для безошибочного наведения. Адаптeр работает как головка для штатива (TRI 70, TRI 100 или TRI 200) или его можно установить на землю.
Для использования со smartbase поверхность относимости DISTO™ изменится автоматически.
Мишень
Для измерений вне помещений, особенно при ярком освещении, удобно пользоваться мишенью. Мы предлагаем несколько моделей мишеней.
Допустим, измеряется расстояние в 10 м при угле наклона 10°, тогда погрешность горизонтального проложения составит 3 мм.
-> для достижения лучших результатов при измерении горизонтальных расстояний, устанавливайте LeicaDISTO™ S910 так горизонтально, как это возможно.
Погрешность горизонтального проложения (fd) и погрешность высоты (fh) можно вычислить по формуле:
fd = погрешность горизонтального проложения;
fh = погрешность высоты;
d = измеренное расстояние;
a = угол, при котором измерялось расстояние;
fa = погрешность угла.
fd = d * cos (a) – d * cos (a + fa)
fh= d * sin (a) – d * sin (a + fa)
Прочую информацию и таблицу ошибок можно найти в онлайн FAQ в разделе «Точность измерений».
Да, в «Настройках» есть иконка «Смещение». Там можно указать значение, которое будет добавляться или вычитаться из измеренной величины. Если смещение введено, вы увидите символ треугольника, и рядом с лазером будет стоять знак плюса или минуса.
-> чтобы отменить смещение, войдите в настройку «смещения» и сбросьте ее.
При работе с цифровым видоискателем (Pointfinder), особенно это актуально для измерений в режиме LR, в верхней части экрана появится циферблат. Циферблат не исчезает, пока измерения не будут завершены. До исчезновения циферблата не смещайте прибор!
Код |
Проблема |
Исправление |
156 |
Поперечный уклон более 10° |
Держите устройство ровно (без поперечного уклона). |
162 |
Ошибка калибровки |
Убедитесь, что устройство лежит на плоской горизонтальной поверхности. Повторите процедуру калибровки. Если ошибка повторится, свяжитесь с дилером. |
204 |
Ошибка вычислений |
Выполните измерение повторно. |
240 |
Ошибка передачи данных |
Повторите процедуру. |
252 |
Слишком высокая температура |
Дайте устройству остыть. |
253 |
Слишком низкая температура |
Согрейте устройство. |
255 |
Возвратный сигнал слишком слабый, слишком большое время измерения |
Измените измеряемую поверхность (подложите лист белой бумаги). |
256 |
Слишком сильный возвратный сигнал |
Измените измеряемую поверхность (подложите лист белой бумаги). |
257 |
Слишком ярко |
Затените поверхность, на которую наводитесь. |
258 |
Измерение вне диапазона |
Исправьте диапазон. |
260 |
Прерывание лазерного импульса |
Выполните измерение повторно. |
300 |
Smart base неразложена |
Разложите smart base. |
301 |
Устройство смещено, горизонтирование более нерелевантно. |
Отгоризонтируйте прибор снова. Измерения без горизонтирования возможны,но точность пострадает. |
302 |
Передача точек выбрана, но WLANвыключен. |
Включите WLAN |
340 |
Ошибка передачи по WLAN |
Повторите процедуру. |
341 |
Ошибка аутентификации |
Вводите корректный пароль. |
Имейте ввиду: при работе с адаптeром TA 360 поверхность относимости менять не нужно. В этом случае ось наклона проходит через заднюю плоскость Leica DISTO™.
Дальность и точность лазерного дальномера зависят от освещенности и отражающей способности измеряемой поверхности. Для нас в Leica Geosystems важно гарантировать характеристики прибора не только в лаборатории, но и в реальных полевых условиях. Именно поэтому мы работаем с практикующими экспертами для разработки единого стандарта при тестировании дальномеров, выполняем сравнения с продукцией других изготовителей. Инструменты проходят испытания согласно ISO 16331-1, что подтверждает наши обязательства перед клиентом. Более подробную информацию можно найти на сайте: www.disto.com.
Да, Leica DISTO™ S910 может установить связь с устройствами Apple. Отправить измерения можно на iPhone (iPhone 4S, iPhone 5, iPhone 5s, iPhone 5c), iPad3, iPad 4, iPad mini, iPod touch (Gen. 5) (--> Bluetooth® 4.0).
Можно пользоваться приложениями DISTO™ с appstore (включите режим Appна устройстве DISTO™) или подключать DISTO™ через Bluetoothменеджер как клавиатуру (режим текста в DISTO™).
Соответстующий режим должен быть выборан в меню настроек DISTO™.
Нажмите левую клавишу «избранное», центр иконки загорится зеленым. Нажмите на DISTO™ «плюс-минус». На экране устройства iOS теперь появится клавиатура.
Да, Leica DISTO™ S910может установить связь с устройствами на базе Android. Операционная система должна быть версии 4.3 или выше. Отправка измерений возможна на устройства Android, оснащенных Bluetooth 4.0. Приложения для отправки должны поддерживать стандарт Bluetooth® (LeicaDISTO™ sketch).
Да, Leica DISTO™ S910 может установить связь с устройствами Windows. LeicaDISTO™ D810 touch компьютер видит как клавиатуру. Для установки связи добавьте DISTO™ в менеджер устройств как клавиатуру. После этого можно отправить данные измерений в любую программу (где расположен курсор) (используйте текстовый режим в DISTO™).
Соответстующий режим должен быть выборан в меню настроек DISTO™.
Устройство Windows должно иметь ОС Windows 8 или выше и Bluetooth 4.0.
Нет, это невозможно.
Разделитель можно изменить. В меню настроек Bluetooth® нажмите клавишу правого выбора для входа в подменю. Здесь можно поменять разделитель.
Имейте ввиду: Эта настройка изменяется только для режима текста или таблицы.
Да, это можно изменить. В меню настроек Bluetooth® нажмите правую клавишу выбора для выхода в подменю. Здесь можно изменить настройки.
Имейте ввиду: Эта настройка изменяется только для режима текста или таблицы.
Да, это возможно. После поключения DISTO™ к смартфону, компьютеру или телефону содержимое клавиш выбора можно изменить. Левой клавишей выбора можно выключить или включить фукнцию навгационных клавиш. Имейте ввиду: Эта настройка изменяется только для режима текста или таблицы. В режиме приложения работа этой настройки зависит от того, поддерживает ли ее приложение.
В режиме текста измерения будут переданы так же, как отображаются на экране DISTO™. Т.е. передаются единицы измерения и их дробные части (для футов и дюймов). В режиме таблицы передаются только цифры без информации о единицах измерения. Неполные единицы будут представлены в десятых долях (соответственно дробной части). В режиме таблице последующие измерения станет выполнить проще (например в Excel).
Нет, через Bluetooth® передавать можно только расстояния, площади, объемы или наклон. Для других данных потребуется WLAN соединение.
Режим точки доступа: Leica DISTO™ может работать как точка доступа. Так легче всегда установить соединение с компьютером, смартфоном или планшетом. Имейте в виду, что такое соединение исключает возможность параллельного подключения к другим сетям WLAN.
Режим клиента: DISTO™ можно подключить к существующей сети. Мы рекомендуем пользоваться этим режимом в редких случаях. Потребуется с DISTO™ ввести ключ сети.
WLAN поддерживает только определенные данные (передача данных о точках). Пока smartbaseне разложена, измерять и передавать можно только расстояния. При разложенной smartbaseможно измерить и передать расстояния, наклон, горизонтальный и вертикальный угол. В каждом случае возможно передать только данные измерений (правая избранная клавиша) или данные с картинкой (при этом видоискатель должен быть включен).
Пока DISTO™ работает в режиме клавиатуры, специальное ПО не требуется. Во всех других случаях требуется специальное программное обеспечение, напимер DISTO™ transfer, которое можно скачать с нашего вебсайта.
Время заряда зависит от типа зарядного устройства. Зарядное устройство, идущее в комплекте, заряжает аккумулятор около 4 ч.
Li-ionаккумулятор можно заменить только в сервисных случаях. Для замены аккумулятора обратитесь к своему дилеру.
Да. Сервис MyWorldот Leica Geosystems (регистрация бесплатная) и вебсайт DISTO™ S910 позволяют скачать самую свежую версию программного обеспечения DISTO™. Рекомендуется обновлять программное обеспечение на DISTO™.
Да. Leica Geosystems предлагает приложение AppDISTO™ sketch. Для iOS его можно скачать на iTunes, а для Android на Google play.
Приносим свои извинения за неудобства.
