Прибор диагностики свай ПДС-МГ4

Прибор диагностики свай ПДС-МГ4
Прибор диагностики свай ПДС-МГ4
Прибор диагностики свай ПДС-МГ4
Прибор диагностики свай ПДС-МГ4
230 000 руб.


Запросить счет

Прибор ПДС-МГ4 предназначен для определения глубины забивки свай и локализации дефектов (деформации профиля поперечного сечения сваи, трещины) в свае, забитой в различные грунты. Прибор может так же использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.

Принцип действия прибора основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.

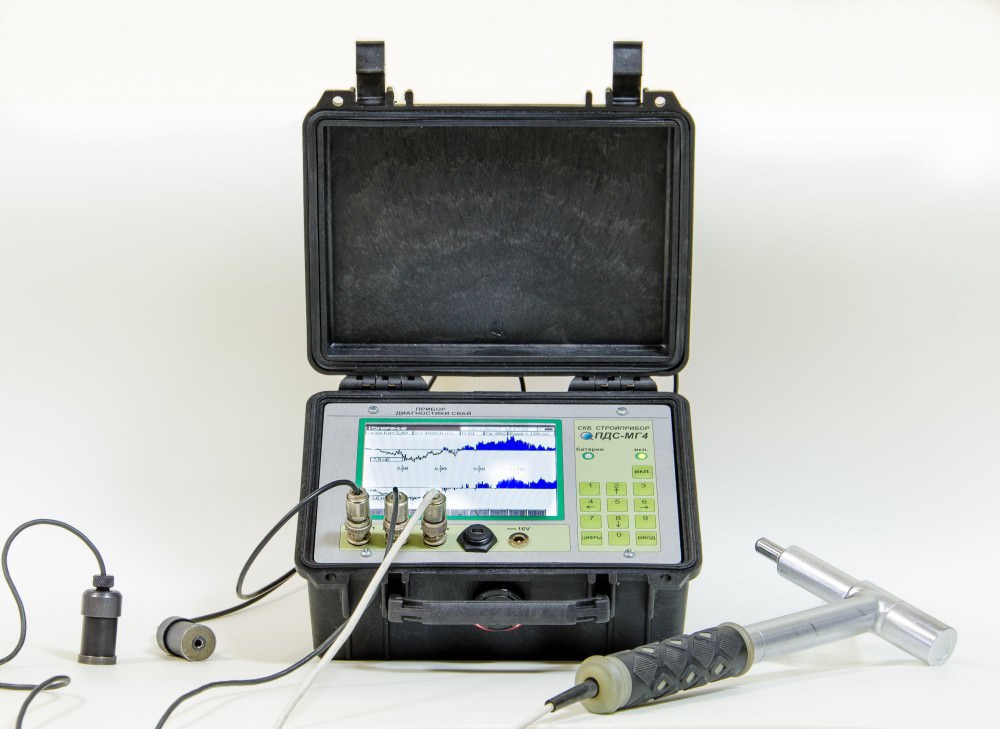

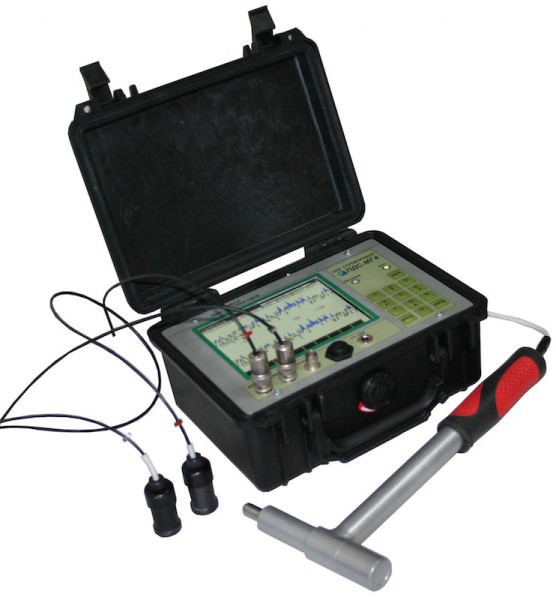

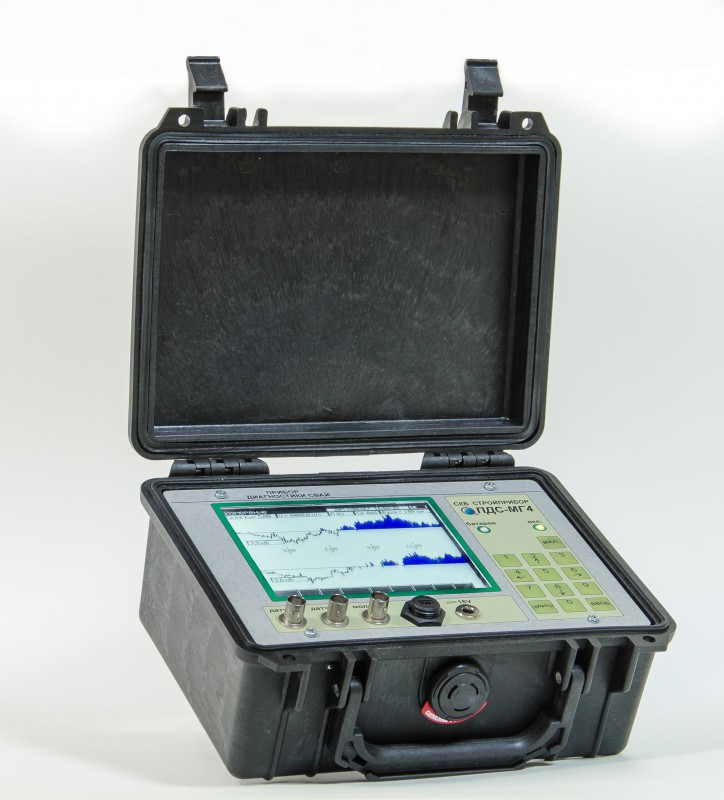

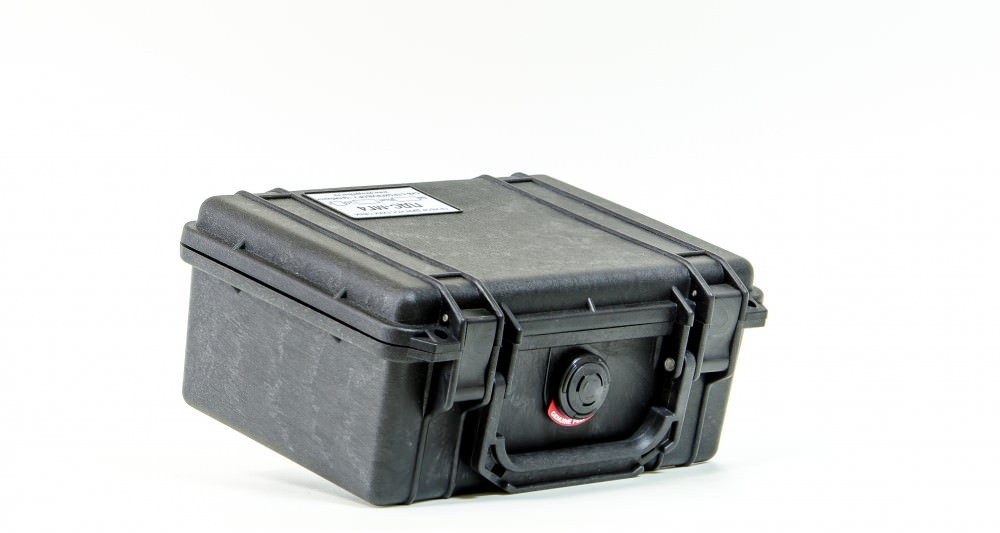

Прибор состоит из электронного блока, размещенного в ударопрочном корпусе фирмы PELI, из одного или двух (в зависимости от комплектации) сейсмоприемников, молотка с демпфером. По спецзаказу поставляются: молоток со встроенным пьезодатчиком для контроля силы удара; приспособления для установки датчиков на грунт; темпер для возбуждения упругих волн в грунте.

Прибор ПДС-МГ4 используется так же при сейсморазведке и спектральной сейсморазведке, используемой при обследовании выделенного под строительство инженерного сооружения участка. Прибор применяется при обследовании фундаментных плит на наличие пустот или разуплотнений грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.



Технические характеристики

Наименование характеристик ПДС-МГ4
Цена, рублей (НДС не облагается) см. таблицу ниже
Количество измерительных каналов 2
Рабочая полоса частот, Гц 10 - 8000
Частота дискретизации, кГц 62,5
Число отсчетов при измерении 2048 - 16384
Динамический диапазон, дБ от 0 до 60
Регулируемый усилитель, дБ от 0 до 26
Габаритные размеры, мм 240×200×110
Масса прибор, кг, не более 3



Комплектация и цена Базовый комплект
поставки
Доп. комплектация 1
(диагностика свай)
Доп. комплектация 2
(диагностика свай и
сейсморазведка)
Доп. комплектация 3
(режим «Сейсмо»
сейсморазведка 2D)
Доп. комплектация 4
(режим «Сейсмо»
вибрация)
Цена, рублей (НДС не облагается) 230 000 250 000 275 000 335 000 325 000
Блок электронный ПДС-МГ4 1 1 1 1 1
Сейсмоприемник 1 1 2 2 2
Молоток ударный 1 1 1 1 1
Молоток с датчиком силы 1 1 1 1
Приспособления для крепления
сейсмоприемников на грунт
1
Темпер с массой падающего груза 5 кг 1
Темпер с массой падающего груза 10 кг 1
Геофон GS-ONE 4,5 Гц (вертикальный) 2
Геофон GS-ONE 4,5 Гц (горизонтальный) 2
Кабель удлинитель (30 м) 1
Сейсмодатчик двухкоординатный СД-2D 1
Вертикальный геофон ВС-04 1
Кабель связи с ПК 1 1 1 1 1
Программное обеспечение 1 1 1 1 1
Руководство по эксплуатации. Паспорт 1 1 1 1 1
Упаковочный футляр 1 1 1 1 1



Комплектация

  • Электронный блок
  • Сейсмоприемник
  • Молоток с демпфером
  • Кабель USB
  • Зарядное устройство
  • Программное обеспечение
  • Упаковочный футляр
  • Руководство по эксплуатации

По спецзаказу: сейсмоприемник, молоток с встроенным пьезодатчиком, приспособление для установки сейсмоприемника на грунт, темпер.
