Кабелетрассоискатель с возможностью контроля качества изоляции Атлет АГ-319СКИН

Кабелетрассоискатель с возможностью контроля качества изоляции Атлет АГ-319СКИН
Кабелетрассоискатель с возможностью контроля качества изоляции Атлет АГ-319СКИН
Кабелетрассоискатель с возможностью контроля качества изоляции Атлет АГ-319СКИН
Кабелетрассоискатель с возможностью контроля качества изоляции Атлет АГ-319СКИН
Кабелетрассоискатель с возможностью контроля качества изоляции Атлет АГ-319СКИН
412 000 руб.


Запросить счет

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов), а также возможностью поиска мест повреждения внешней изоляции коммуникации.

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение кабелетрассоискателя Атлет АГ-319СКИН

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.
  • Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).

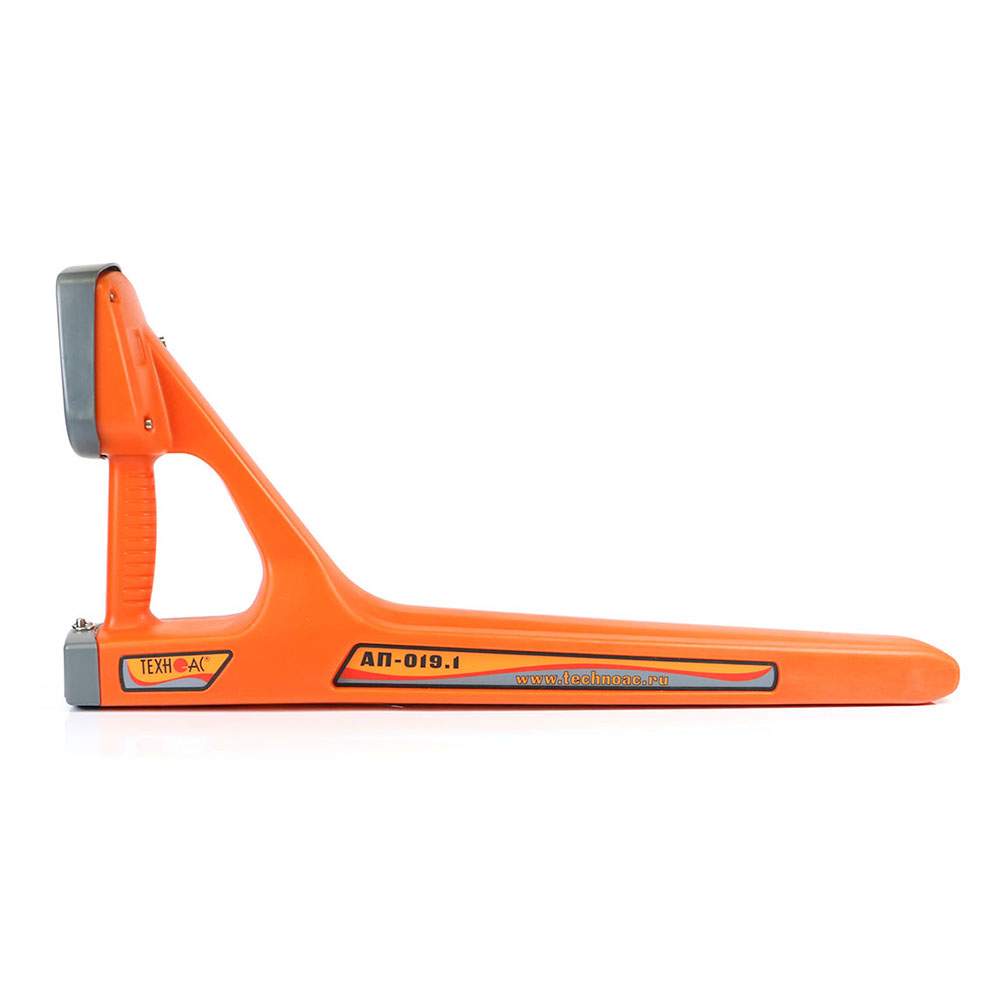

Особенности приемника АП-019.1

  • Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
  • Изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Дополнительные функций при подключении внешних датчиков.
  • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
  • Меню на двух языках (русский и английский).

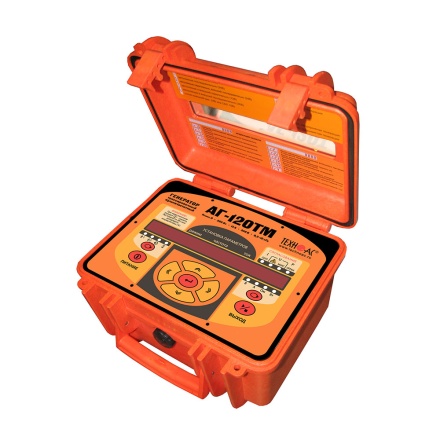

Особенности генератора АГ-120Т

  • Самый мощный генератор линейки ТЕХНО-АС.
  • Встроенный мультиметр показывает напряжение, ток, сопротивление, мощность и состояние генератора.
  • Настройка частоты работы с шагом 1 Гц (в диапазоне 200...9999 Гц).
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
  • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
  • Высокое выходное напряжение (220 В автоном. / 330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
  • Многофункциональность: работа с внешней антенной, индукционными клещами, ударным механизмом и датчиком контроля изоляции.
  • Длительное время непрерывной работы от собственного аккумулятора.
  • Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой).
  • Автоматическое выключения генерации при длительном простое.

Рекомендуемые области применения кабелетрассоискателя Атлет АГ-319СКИН

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.



Характеристики

Характеристики приемника АП-019.1

Параметр Значение
Квазирезонансные частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент усиления электрического тракта 100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью - автоматическое - для 2D отображения «Трасса»
- полуавтоматическое или ручное (по выбору) - для «Графиков»
- автоматическое или ручное (по выбору) - для режима «2 частоты»
Определение глубины залегания трассы автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры - параметры настройки и управления
- 2D визуализация положения трассы относительно прибора
- графики уровня сигнала с датчиков
- глубина залегания трассы
- ток сигнала
Звуковая индикация встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда после 30 минут
Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,4 кг



Характеристики генератора АГ-120Т

Параметр Значение
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f4 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режимы генерации
Режим 1 непрерывный «НП»
Режим 2
Длительность импульса, мс
Частота следования импульсов, Гц
кратковременные посылки «ПР» (прерывистый)
100
1
Режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот
двухчастотный «2F» (одновременная генерация)
1024
8192
4:1
Режим 4

Амплитуда импульса

Частота следования импульсов (ударов), уд./мин:
- низкая
- средняя
- высокая
Длительность импульса
генерация ударных импульсов «УР» (ударный режим)

равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)


30
60
120
минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки

10

15
Задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1...9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании
С добавлением внешнего аккумулятора 12 В
При питании от сетевого блока
220 (180 при «2F»)
330
(260 при «2F»)
110 (90 при «2F»)
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В 130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
С добавлением внешнего аккумулятора 12 В 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
От сетевого блока (СБП) 100 на 1,0…120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 dB
Допустимое сопротивление нагрузки - любое (0…∞)
- ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12 В / 12 Ач (технология AGM) с автоматической перекоммутацией: 12 В / 21 Ач или 21 В / 12 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация 1,3 (при 130 Вт автономно / 200 Вт с доп. акк. 12 В)
3,3 (при 65 Вт автономно / 100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты 9 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
20 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы 11...14 В / 22...28 В ≥ 21 Ач
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при простое (1 мин)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) - все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «интуитивный» интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP65
Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
Вес электронного блока, не более, кг 14



Характеристики индукционной антенны ИЭМ-301.3

Параметр Значение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

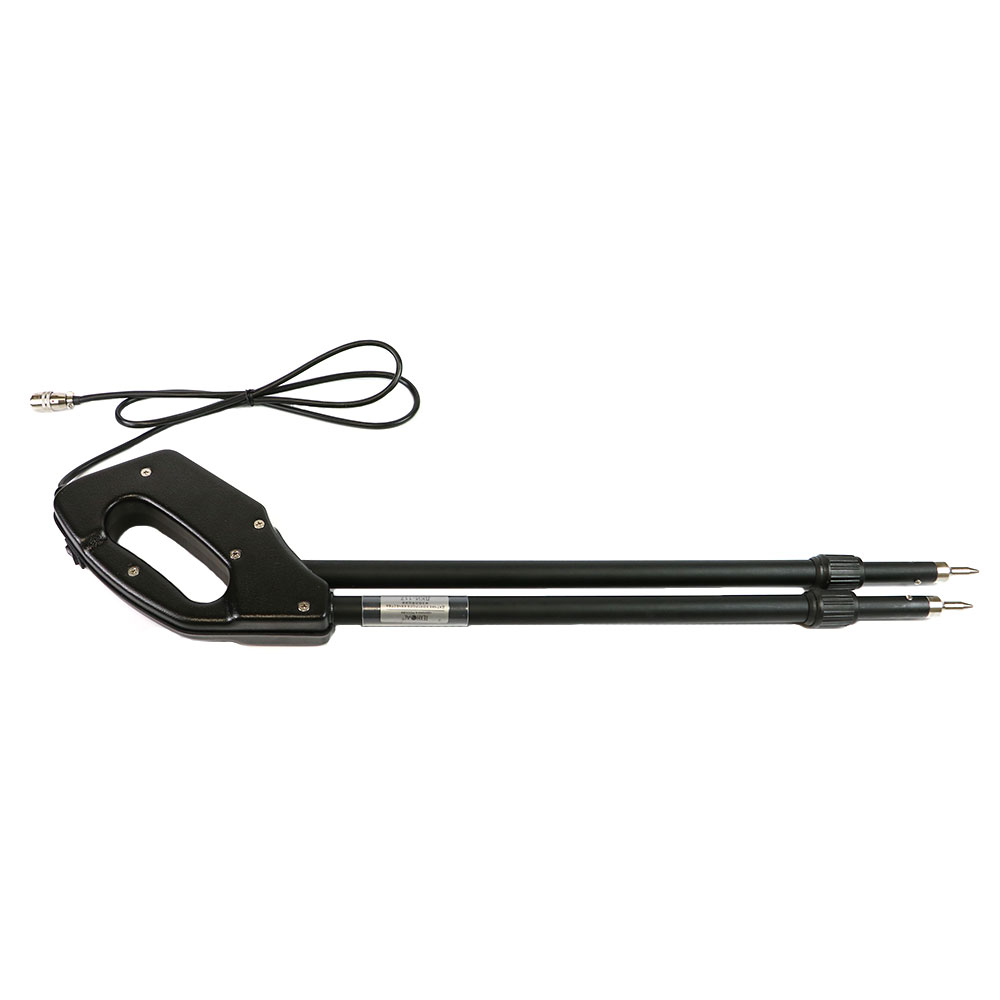

Характеристики датчика контроля изоляции ДКИ-117

Параметр Значение
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.):
«0»
«I»
«II»


0,3…14
3…140
30…1400
Частотный диапазон, Гц 40...10000
Максимально допустимое переменное входное напряжение, В 400
База (расстояние между электродами в рабочем положении), мм - для угла раствора 30º - 550;
- для угла раствора 60º - 880
Длина штанг, не более, мм:
- в рабочем положении
- в транспортном положении

780
490
Вес, не более, кг 0,8



Характеристики датчика определителя дефектов коммуникации ДОДК-117

Параметр Значение
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм 15
Точность определения обрыва кабеля, м 0,25
Входное сопротивление датчика, МОм 2,4
Питание предварительного усилителя внешнее от приёмника
Коэффициент усиления предварительного усилителя, дБ 40



Комплектация

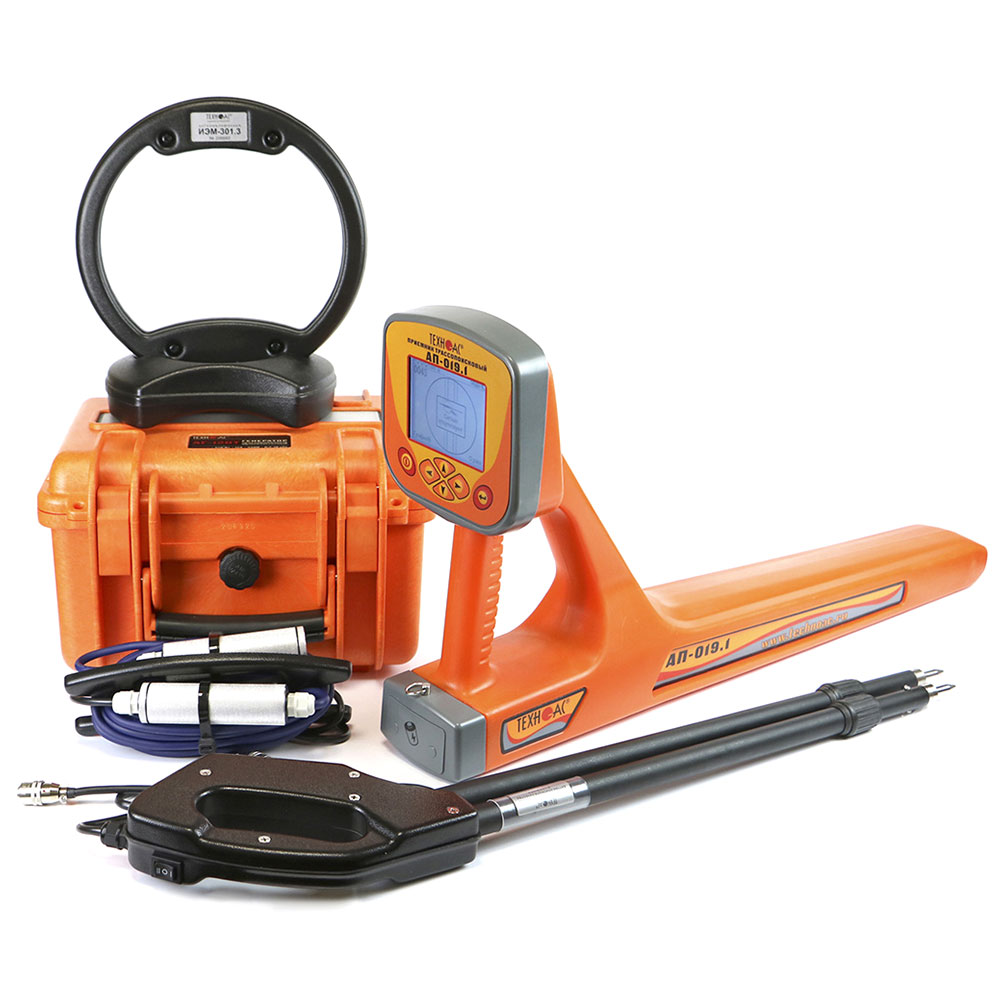

Наименование Количество
1 Трассопоисковый приемник АП-019.1 1 шт.
2 Генератор АГ-120Т 1 шт.
3 Индукционная антенна ИЭМ-301.3 1 шт.
4 Источник питания ENP-240-12 1 шт.
5 Кабель AG120.02.060 1 шт.
6 Кабель АГ120.02.020 1 шт.
7 Кабель АГ120.02.050 1 шт.

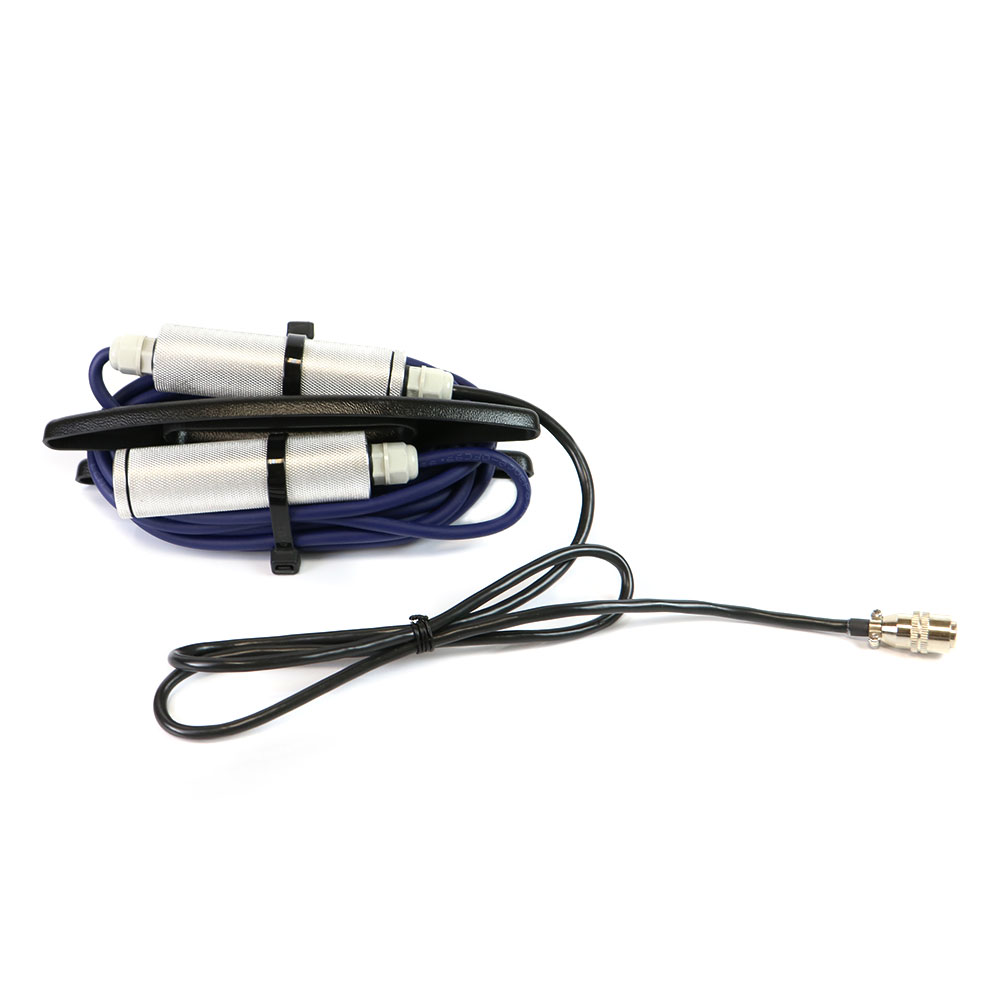

8 Датчик контроля качества изоляции ДКИ-117 1 шт.
9 Датчик определитель дефектов коммуникаций ДОДК-117 1 шт.
10 Кабель АГ105.02.020 1 шт.
11 Контакт магнитный АГ120.02.090 2 шт.
12 Штырь заземления АГ110.02.004 2 шт.
13 Батарейки 4 шт.
14 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) 1 шт.
15 Сумка для генератора АГ-120Т (чехол 53181) 1 шт.
16 Сумка для приемника (чехол 53212) 1 шт.
17 Сумка для комплекта (чехол 53222) 1 шт.
18 Сумка для ДКИ (чехол 53178) 1 шт.
19 Руководство по эксплуатации 3 шт.
20 Паспорт 1 шт.



Дополнительная комплектация кабелетрассоискателя Атлет АГ-319СКИН

Наименование
1 Клещи индукционные КИ-110/50
2 Клещи индукционные КИ-110/100
3 Клещи индукционные КИ-110/125
4 Накладная рамка НР-117
5 Малогабаритный электромагнитный датчик МЭД-127
6 Портативный искатель металлических люков ИЭМ-300 Люк
7 Комплект аккумуляторов и зарядное устройство для приемника АП-019
8 Комплект аксессуаров для заземления коммуникации
Файлы для скачивания
Руководство по эксплуатацииСкачать
Руководство по эксплуатации на генераторСкачать
Руководство по эксплуатации на приемникСкачать




Корректировка цен на сайте ведется постоянно. Цену и наличие товара уточняйте у менеджеров по продажам.
Приносим свои извинения за неудобства.




Обсуждение: Кабелетрассоискатель с возможностью контроля качества изоляции Атлет АГ-319СКИН

нет сообщений на этот товар


Новое сообщение

Имя
Тема
Текст сообщения
code
Добавить сообщение  |  Очистить

Наши филиалы: Москва: +7 (495)no skype addon 668-07-67
Краснодар: +7 (861)no skype addon 203-38-16
Санкт-Петербург: +7 (812)no skype addon 448-53-90
Уфа: +7 (800) 777-29-67
Казань: +7 (843)no skype addon 27-27-050
Екатеринбург: +7 (343)no skype addon 237-27-11
Белгород: +7 (4722) 40-23-36
Тюмень: +7 (3452)no skype addon 56-56-35
