Трассоискатель Успех АГ-308.10Н

Трассоискатель Успех АГ-308.10Н
Трассоискатель Успех АГ-308.10Н
168 360 руб.


Запросить счет

Бесплатное обучение
и демонстрация!

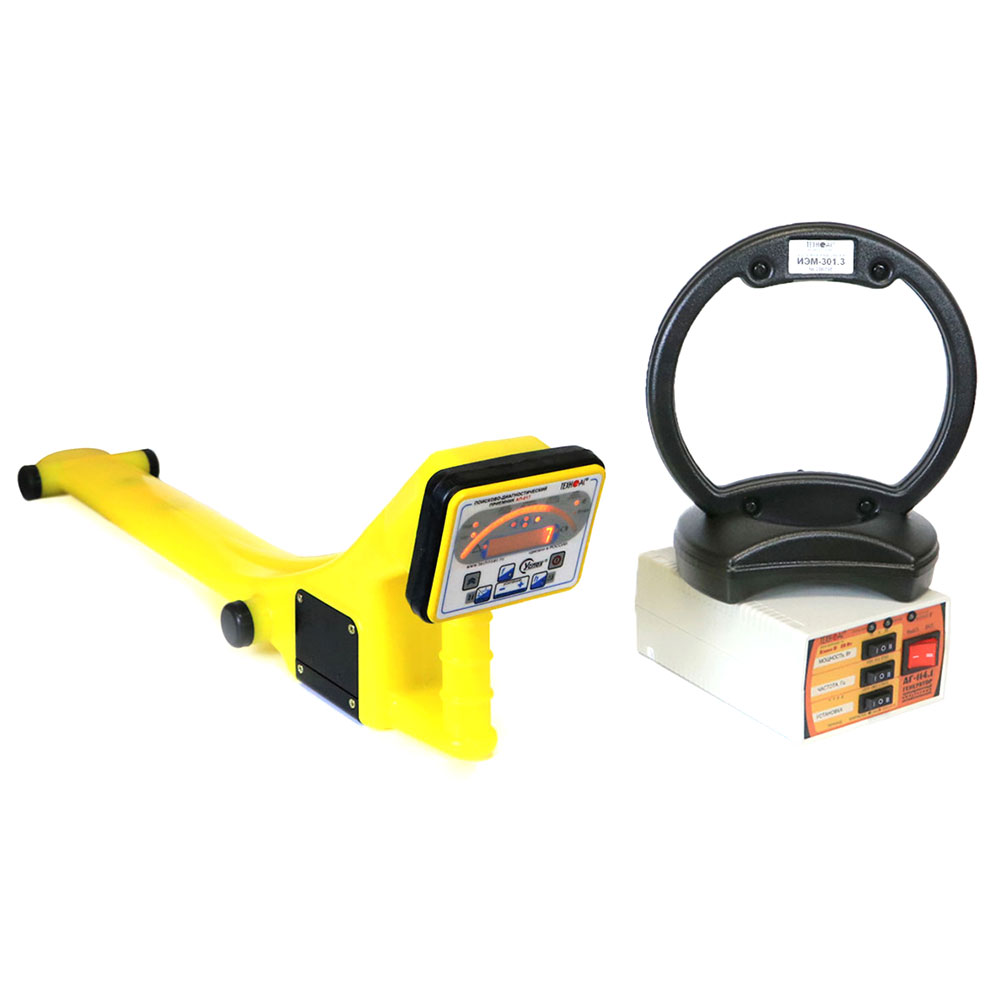

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока со светодиодной индикацией и компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя Успех АГ-308.10Н

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Обследования участков местности перед проведением земляных работ.

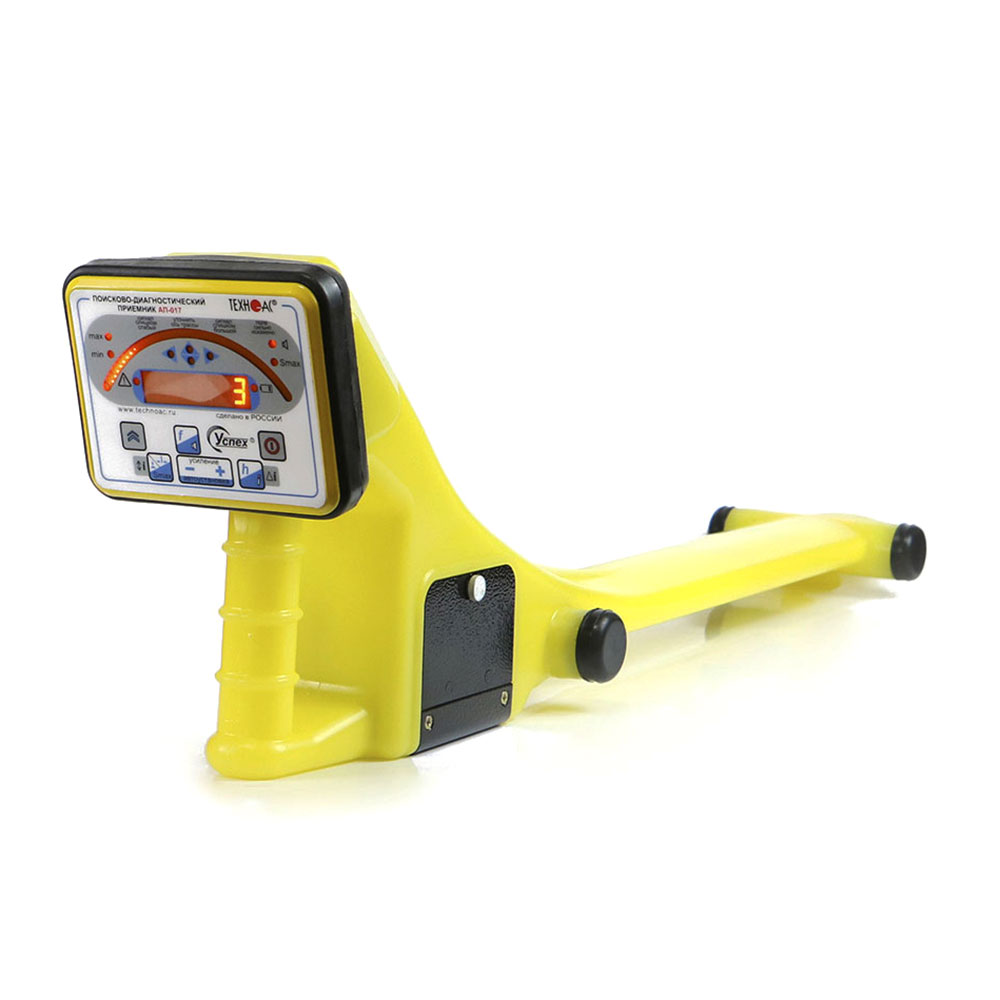

Особенности приемника АП-017

  • Современный цифровой трассопоисковый приемник-моноблок.
  • Яркий светодиодный индикатор.
  • Вывод значения измеренной глубины залегания на экран.
  • Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу.
  • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц).
  • Морозоустойчивый, работа при температурах до -40°С.

Особенности генератора АГ-114.1

  • Прост в эксплуатации и не требует высокой квалификации персонала.
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность выбора мощности в зависимости от решаемых задач.
  • Автоматическое повторное согласование при изменении мощности.
  • Длительное время непрерывной работы от собственного аккумулятора.
  • Небольшие габариты и вес.

Рекомендуемые области применения трассоискателя Успех АГ-308.10Н

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.



Характеристики

Характеристики приемника АП-017Н

Параметр Значение
Рабочие частоты пассивные 50 Гц, 100 Гц, 12-24 кГц
Рабочие частоты активные 512, 1024, 1450, 8192, 8928, 9820 Гц
Максимальная глубина измерения до 10 м
Максимальная глубина обнаружения до 25 м
Максимальное удаление от генератора до 5 км
Время непрерывной работы без подсветки (LR 11 A/час) до 50 ч
Диапазон эксплуатационных температур -40...+60°С
Точность определения трассы ±0,3 м
Питание 2 элемента D
Габариты 720x110x150 мм
Вес прибора без чехла 1,700 кг



Характеристики генератора АГ-114.1

Параметр Значение
Частоты генерируемого сигнала, Гц
Частота 1 512 ± 0,25
Частота 2 1024 ± 0,5
Частота 3 8192 ± 4
Режимы генерации
Режим 1 непрерывный
Режим 2 импульсные посылки
Режим 3 импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3 100
Частота следования импульсов, Гц
Режим 2 1
Режим 3 2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5Вт») 5 ± 1,25
Мощность 2 («10Вт») 10 ± 2,5
Мощность 3 («20Вт») 20 ± 5
Допустимое сопротивление нагрузки, Ом любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5Вт») 0,3…1000
Мощность 2 («10Вт») 0,3…500
Мощность 3 («20Вт») 0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию 36
Максимальное 72
Согласование с нагрузкой автоматическое, 20-ти ступенчатое
Время согласования максимальное, не более, с 12
Допустимое внешнее напряжение питания, В 11...15
Источники питания
Встроенный аккумулятор:
- напряжение, В
- емкость, Ач

12
2,2
Сетевой блок 15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч 5
Габаритные размеры генератора, не более, мм 190х140х80
Вес генератора в чехле, не более, кг 2,5



Характеристики индукционной антенны ИЭМ-301.3

Параметр Значение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный



Комплектация

Наименование Количество
1 Приемник АП-017Н 1 шт.
2 Генератор АГ-114.1 1 шт.
3 Индукционная антенна ИЭМ-301.3 1 шт.
4 Источник питания AG114М.02.020 1 шт.
5 Кабель АГ120.02.020 1 шт.
6 Кабель АГ120.02.030 1 шт.
7 Кабель АГ105.02.020 1 шт.
8 Контакт магнитный АГ120.02.090 2 шт.
9 Штырь заземления АГ110.02.004 2 шт.
10 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) 1 шт.
11 Сумка для генератора АГ-114.1 (чехол 53163) 1 шт.
12 Сумка для приемника (чехол 53188) 1 шт.
13 Сумка для комплекта (чехол 53222) 1 шт.
14 Руководство по эксплуатации. Паспорт 1 шт.



Дополнительная комплектация трассоискателя Успех АГ-308.10Н

Наименование
1 Клещи индукционные КИ-110/50
2 Клещи индукционные КИ-110/100
3 Клещи индукционные КИ-110/125
12 Портативный искатель металлических люков ИЭМ-300 Люк
15 Комплект аксессуаров для заземления коммуникации
Файлы для скачивания
Руководство по эксплуатацииСкачать
