Комплект Leica GS14 GSM RADIO CS10 3.5G

Комплект Leica GS14 GSM RADIO CS10 3.5G
Комплект Leica GS14 GSM RADIO CS10 3.5G
Комплект Leica GS14 GSM RADIO CS10 3.5G
1 311 268 руб.


Запросить счет

GNSS приемник Leica GS14 внесен в Госреестр средств измерений №54602-13.
Его можно приобрести с поверкой.

Описание

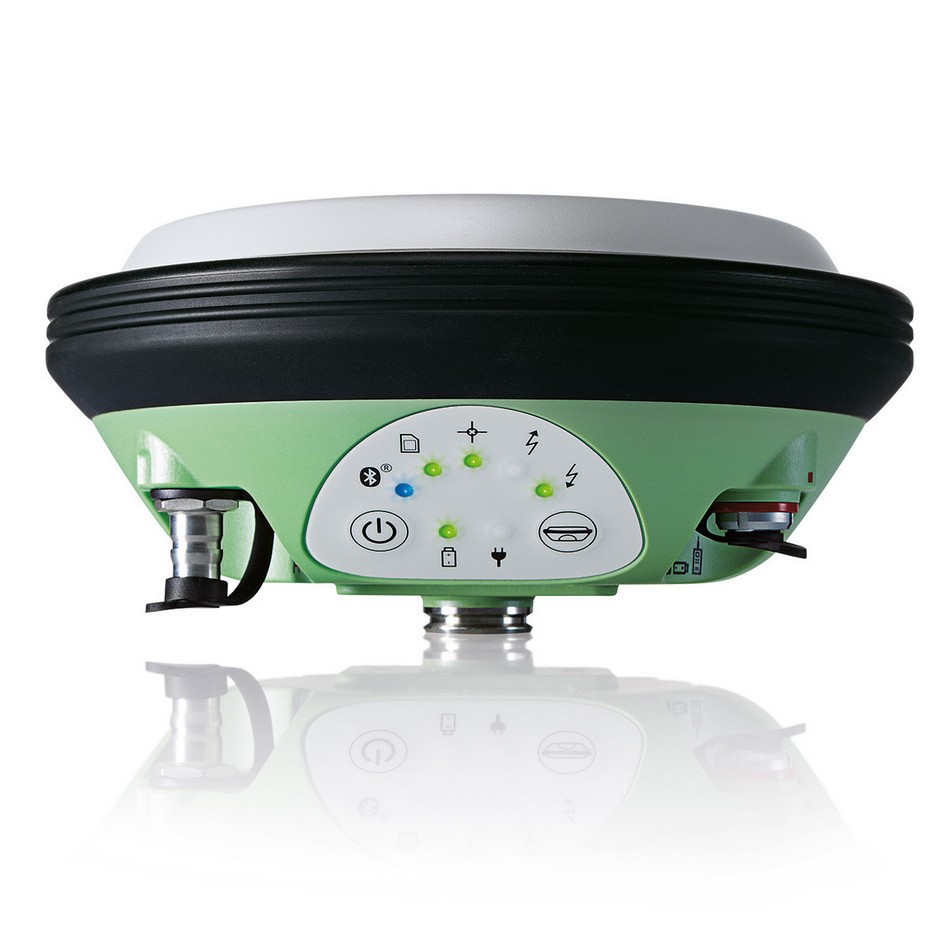

Компактный и легкий GNSS-приемник GS14 от ведущего мирового производителя геодезического оборудования компании Leica Geosystems – это инновационное доступное решение большинства задач геодезии. Данная модель продолжает серию инновационных продуктов Leica Viva, созданных для точных измерений в поле посредством приема всех известных на сегодняшний день спутниковых сигналов.

GS14 разработан специально для суровых условий. Прибор может работать в температурном диапазоне −40 °C до +65 °C, при неблагоприятных климатических условиях. Выдерживает продолжительное погружение в воду на глубину 1,4 м и имеет максимальную защиту от воздействия пыли и грязи (IP68). Устойчив к сильным вибрациям, падению на твердую поверхность с 1 метра и опрокидыванию с 2-х метровой вехи.

К уже известным по предыдущим моделям серии Viva запатентованным технологиям Leica SmartTrack+ и SmartCheck+ в GNSS-приемнике GS14 добавлена технология Leica xRTK, обеспечивающая получение фиксированных решений в условиях затрудненного приема GNSS-сигналов. Реализована в приборе также GSM технология Intenna, благодаря которой исключается потеря или поломка антенны.

Использованные технологии позволяют Leica GS14 принимать сигналы GPS и GLONASS (L1, L2), Galileo, Compass, а также поправки SBAS в стандартах WAAS, EGNOS, GAGAN, MSAS. Минимальное время инициализации (менее 1 сек) и улучшенный алгоритм сбора и обработки данных делают работу с прибором комфортной, как никогда.

Энергоемкие съемные LI-Ion батареи позволяют GS14 работать до 10 часов в режиме "статика" и 6-7 часов в RTK-режиме на прием по GSM или радиомодему. Для внешнего питания используется аккумулятор NiMh 9 Ач / 12 В. Запись данных производится в форматах Leica GNSS и RINEX на съемную microSD-карту (1Гб).

Прибор оснащен слотом для micro SD карты, Bluetooth-модулем и портом RS-232. Прибор предлагается в 2-х вариантах, с GSM модемом или радиомодемом.

Использование новейших технологий позволяет приемнику GS14 достигать самых высоких показателей точности. При работе в режимах Статика и быстрая статика (с постобработкой данных) достигается погрешность в плане 5 мм + 0.5 ppm, по высоте 10 мм +0.5 мм. При длительных статических измерениях погрешности составят в плане 3 мм + 0.1 ppm, по высоте 3.5 мм + 0.4 ppm. В режиме RTK погрешность в плане составляет 5 мм + 0.5 ppm, по высоте 10 мм + 0.5 ppm - при неподвижных измерениях после выполнения инициализации. В движении после выполнения инициализации точность составит в плане 10 мм + 1 ppm, по высоте 20 мм + 1 ppm.

В начальной комплектации приемник GS14 рассчитан на прием 120 каналов, в версии Unlimited число каналов увеличено до 555. GS14 имеет гибкую настройку практически всех опций – в зависимости от выбранного набора его можно использовать как базу или ровер, а также включать в состав системы SmartStation с тахеометрами Leica. Функция SmartPole позволяет мгновенно переключать режим измерений со спутникового (GNSS) на тахеометрический (TPS) и обратно.

При разработке GS14 учитывались не только имеющиеся на данный момент стандарты GNSS-систем – прибор будет принимать сигналы систем, которые сегодня находятся еще в стадии разработки.

GS14 является эффективным инструментом при выполнении топографо-геодезических работ, в городском кадастре, строительстве, в инженерных изысканиях и многих других отраслях. С развитием спутниковых систем этот приемник не только не устареет, но и станет еще более востребованным, что повлечет за собой расширение сферы его использования в будущем.


Особенности

  • 1 год доступа к SmartNet бесплатно – более 180 базовых станций по всей России;
  • Поддержка работы с CAD файлами — визуализация данных исключает ошибки "в поле";
  • Класс защиты приемника на базе и на ровере IP68, класс защиты контроллера IP67 — будьте уверены в надежности вашего оборудования;
  • Единый производитель — приемник, контроллер, программное обеспечение, аксессуары, сервис и модернизация комплекта — от одного поставщика;
  • Возможность рисовать на фото — фото, сделанное контроллером CS10/15 можно дополнять своими заметками;
  • Проще сохранять электронный абрис с пометками прямо на фото, чем вести бумажный абрис;
  • Чем более детально собрана информация в поле, тем быстрее ведется камеральная обработка. Каждое изображений может быть привязано в базе данных к объекту (точке, линии, площадному объекту).

Технические характеристики

Поддерживаемые GNSS сигналы GPS L2 (включена в комплект)
GLONASS (включена в комплект)
Galileo (включена в комплект)
Работа в режиме RTK Прием DGPS/RTCM (включена в комплект)
Прием RTK поправок от одиночной базовой станции, без ограничений по расстоянию (включена в комплект)
Прием сетевых RTK поправок (включена в комплект)
Опции записи данных измерений и дискретности RTK позиционирования
Позиционирование с частотой 5 Гц (доступно опционально)
Позиционирование с частотой 20 Гц (включена в комплект)
Запись сырых данных (доступно опционально)
Запись RINEX (включена в комплект)
Вывод NMEA (включена в комплект)
Дополнительные характеристики Работа в качестве RTK базового приемника (включена в комплект)
GSM модем (доступно опционально)
Радиомодем (включена в комплект)
GNSS технологии Запатентованная швейцарская технология Leica SmartTrack
Усовершенствованный процессор обработки измерений
Устойчивость к помехам
Высокоточный импульсный коррелятор многолучевости для измерения псевдодальностей
Отслеживание спутников на низких углах возвышения
Высокое шумоподавление при фазовых измерениях погрешность < 0.5 мм
Число каналов 120 каналов
Макс. число одновременно отслеживаемых спутников До 60 спутников по двум частотам
Спутниковые сигналы GPS: LI, L2, L2C
GLONASS: L1, L2
Galileo
Compass
SBAS: WAAS, EGNOS, GAGAN, MSAS, QZSS
Время повторного захвата спутников < 1 сек
Погрешность (СКО) кодовых дефференциальных измерений DGPS / RTCM
DGPS / RTCM обычно 25 см
Погрешность (СКО) измерений в режиме RTK
Стандарт соответствия ISO17123-8
Быстрая статика (фазовые измерения)
Неподвижно после инициализации
В плане: 5 мм + 0.5 ppm
По высоте: 10 мм + 0.5 ppm
Кинематика (фазовые измерения)
В движении после инициализации
В плане: 10 мм + 1 ppm
По высоте: 20 мм + 1 ppm
Погрешность (СКО) измерений с постобработкой данных
Длительные наблюдения статика
( фазовые измерения)
В плане: 3 мм + 0.1 ppm
По высоте: 3,5 мм + 0.4 ppm
Статика и быстрая статика
( фазовые измерения)
В плане: 5 мм + 0.5 ppm
По высоте: 10 мм + 0.5 ppm
Кинематика (фазовые измерения) В плане: 10 мм + 1 ppm
По высоте: 20 мм + 1 ppm
Инициализация на лету (OTF)
RTK технология Leica SmartCheck technology
Надежность инициализации OTF более 99,00%
Время инициализации Обычно 4 сек
Дальность OTF до 70 км
Сети RTK
Поддерживаемые технологии VRS, FKP, iMAX
Стандарты сетей RTK MAC (Master Auxiliary Concept) под RTCM SC 104
Вес и размеры
Вес (GS14) 0.93 кг

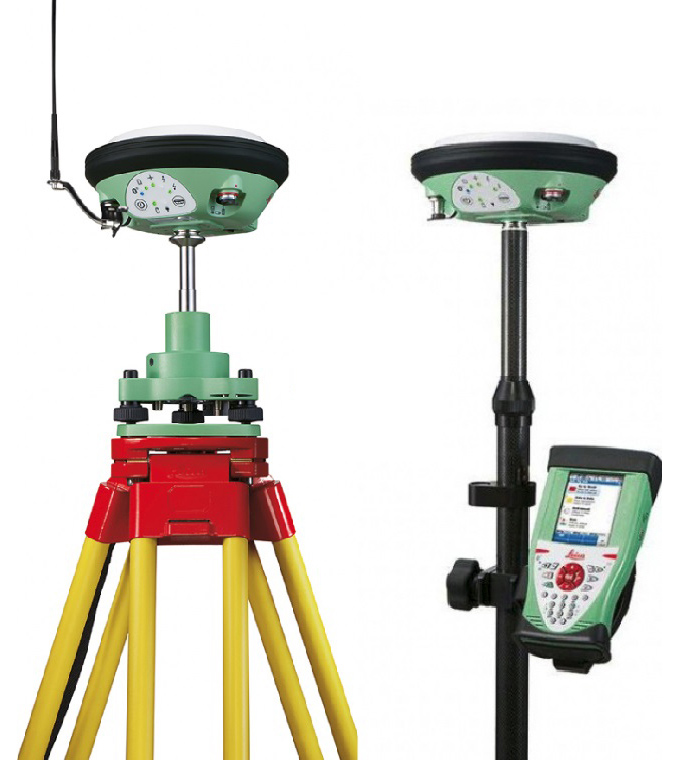

Вес 2.9 кг для стандартного комплекта RTK ровера (с контролером, аккумуляторами, вехой и креплением)
Размеры (диаметр x высота ) 190 мм х 90 мм
Условия эксплуатации
Рабочие температуры От -40° С до +65° С, в соответствии с ISO9022-10-08, ISO9022-11 -special,
MIL STD 810F - 502.4-II, MIL STD 810F-501.4-11
Температура хранения От -40° С до +80° С, в соответствии с ISO9022-10-08,1509022-11 -special,
MIL STD 81QF - 502.4-11, MIL STD 810F - 501.4-11
Влажность 100% в соответствии c ISQ9022-13-06, ISQ9022-12-04 и MIL STD 81 OF - 507.4-1
Защита от воды, пыли и песка IP68 в соответствии с IEC60529 и MIL STD 81 OF - 506.4-1, MIL STD 81 OF - 510.4-1 и
MIL STD 81 OF-512.4-1
Защита от ливня и пыли.
Защита от временного погружения в воду на 1,4 м
Вибрации Выдерживает сильные вибрации в процессе работы в соответствии с ISO9022-36-08 и
MILSTD810F-514.5-Cat.24
Падение Выдерживает падение с 1 м на твердую поверхность
Удары 40г / от 15 до 23 мсек.
Нет потери приема сигналов спутников при вариациях вехи до 100 мм
Опрокидывание Выдерживает опрокидывание с 2-х метровой вехи на твердую поверхность
Питание
Напряжение Номинально 12 В DC
Диапазон 10.5 – 28 В DC
Энергопотребление Обычно: 2 Вт, 270 мА
Внутренний источник питания 1 съемный Li Ion аккумулятор 2.6 Ач/7.4 В
Время работы от внутреннего аккумулятора 10 ч статических наблюдений аккумулятора
7 ч работы с приемом RTK поправок от встроенного радиомодема5
6 ч работы с приемом RTK поправок от GSM модема
Внешний источник питания Внешняя NiMh батарея 9 Ач / 12 В
Сертификат соответствия Соответствие нормам:
FCC, СЕ, PTCRB
местным нормам (IC Canada, С-Tick Australia, Japan, China)
Память
Устройство хранения данных Съемная microSD карта: 1 Гб
Емкость 1 Гб хватает на 280 суток GPS + GLO NASS (8+4 спутника)
наблюдений, с дискретностью записи данных -15 сек
Запись данных
Тип данных Запись в формате:
Leica GNSS
RINEX
Дискретность записи до 20 Гц
Клавиши Вкп/Выкл
Функциональная клавиша
Функциональная клавиша Назначение:
переключение база/ровер
определение местоположения "Здесь"
Световые индикаторы Bluetooth®, позиционирование, статус RTK, запись данных, статус внутреннего и внешнего элемента питания
Дополнительный интерфейс Встроенный веб интерфейс - индикатор статуса и конфигурирование
Порты связи 1 x USB / RS232 Lemo
1 x порт Bluetooth®, Bluetooth® v 2.00 + EDR, класс2
Встроенные средства связи
Радиомодем встроенный принимающий радиомодем
поддержка SATEL, Pacific Crest и TrimTalk
400-470 МГЦ
Радиоантена Разъем для внешней радиоантенны [QN]
GSM / GPRS модем встроенный модем
возможность замены SIM карты
4-полосный GSM/GPRS: 850/900/1800/1900 МГЦ
GSM антенна Встроенная GSM антенна
Внешние устройства связи
Радиомодемы Поддержка любого подходящего UHF/VHF модема
GSM / UMTS / CDMA модемы Поддержка любого подходящего GSM/GPRS/UMTS/CDMA модема
Кабельные модемы Поддержка любого подходящего кабельного модема
Протоколы связи
Форматы передачи и приема данных для для режима измерений в реальном времени Собственные форматы Leica [Leica, Leica 4G] CMR, CMR+
Форматы передачи и приема данных для режима измерений в реальном времени по стандарту RTCM
RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1
Вывод NMEA NMEA 0183 V 4.00 и собственный формат Leica


Комплектация

Leica GS14 3.75G & UHF Basic спутниковый приемник c GSM и радио модемами, опциями: GPS L1, частота записи 5 Гц, запись сырых данных - 2 шт.
Право на использование программного продукта Leica LOP35 (Частота L2/L2C) - 2 шт.
Право на использование программного продукта Leica LOP29 (GLONASS) - 2 шт.
Право на использование программного продукта Leica LOP8 (Запись RINEX) - 2 шт.
Право на использование программного продукта Leica LOP13 (Передача данных RTK)
Право на использование программного продукта Leica LOP10 (Работа в RTK от одиночной БС)

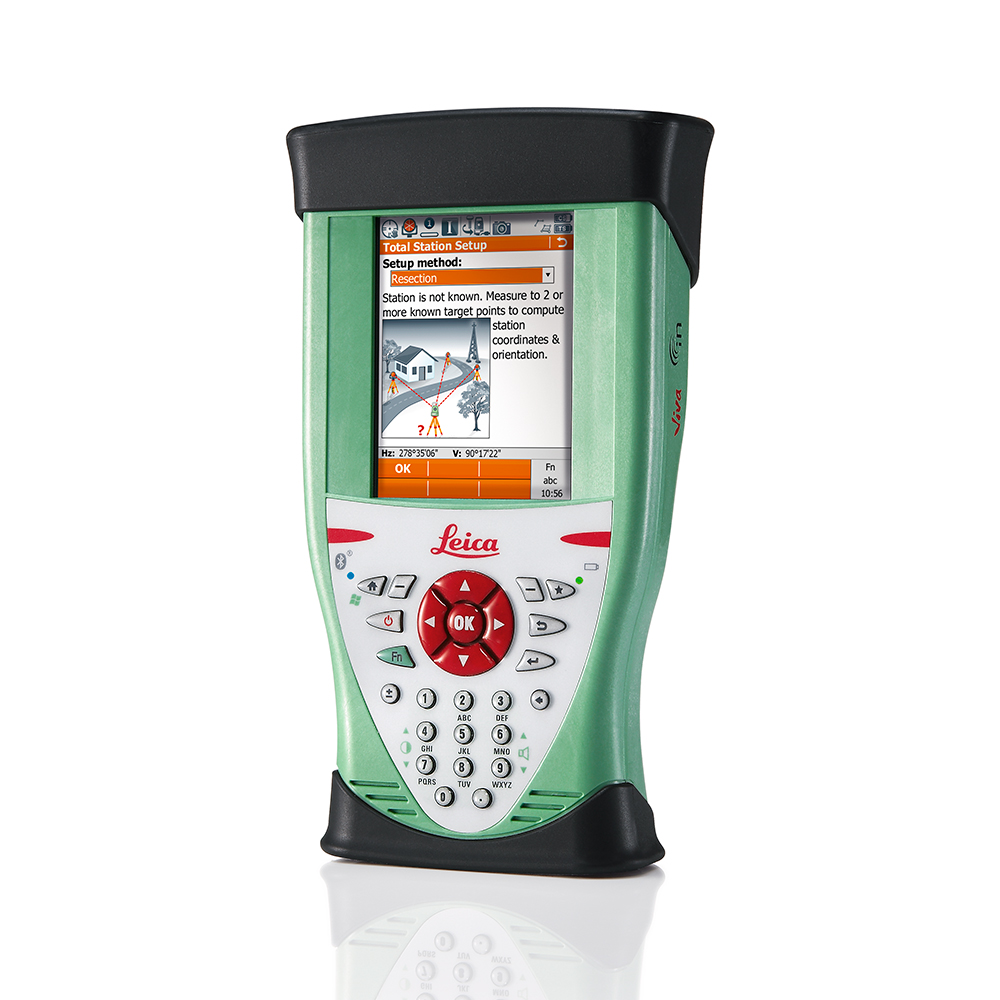

Leica CS10 3.5G полевой контроллер
Право на использование программного продукта Leica SmartWorx Viva
Leica GEB212 аккумулятор - 4 шт.
Leica GKL311 зарядное устройство - 2 шт.
Leica MMSD01 карта памяти microSD 1 Гб
Leica GHT62 платформа-крепление для контроллера
Leica GHT63 кольцо для крепления GHT62
Leica GVP735 укладочный ящик
Leica GAD108 крепление для радиоантенны - 2 шт.
SATEL радиоантенна GAINFLEX 435-470 МГц - 2 шт.


Дополнительные аксессуары, необходимые для полноценной работы комплекта

Leica GST05 штатив деревянный
Leica GDF312 трегер с оптическим центриром
Leica GRT146 адаптер трегера
Leica GZS4-1 крюк-рулетка для измерения высоты инструмента
Leica GLS13 веха телескопическая
Leica MMSD01 карта памяти microSD 1 Гб


Опции в комплекте

Право на использование программного продукта Leica LOP35 (Частота L2/L2C) - 2 шт.
Право на использование программного продукта Leica LOP29 (GLONASS) - 2 шт.
Право на использование программного продукта Leica LOP8 (Запись RINEX) - 2 шт.
Право на использование программного продукта Leica LOP13 (Передача данных RTK)
Право на использование программного продукта Leica LOP10 (Работа в RTK от одиночной БС)


Дополнительные опции

Право на использование программного продукта Leica LOP30 (Galileo)
Право на использование программного продукта Leica LOP39 (BeiDou)
Право на использование программного продукта Leica LOP31 (Частота записи 20 Гц)
Право на использование программного продукта Leica LOP15 (Отправка NMEA)
Право на использование программного продукта Leica LOP16 (DGPS позиционирование)
Право на использование программного продукта Leica LOP10 (Работа в RTK от одиночной БС)
Право на использование программного продукта Leica LOP12 (Работа в RTK и сетях БС)
Право на использование программного продукта Leica LOP14 (Апгрейд LOP10->LOP12)





Файлы для скачивания
Руководство пользователяСкачать
