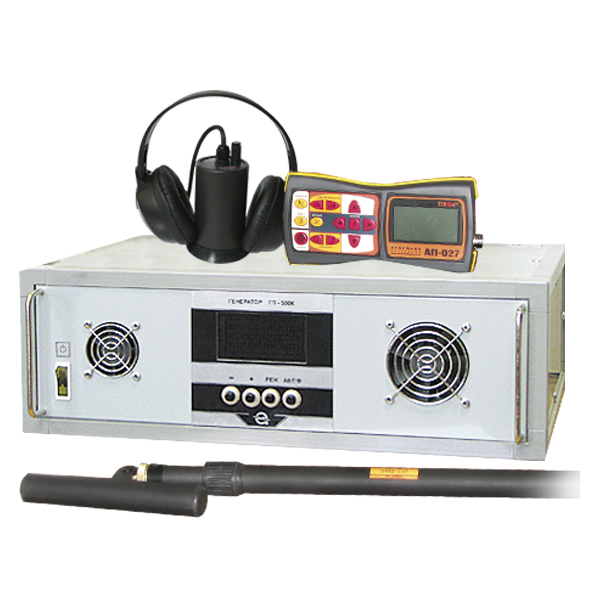

Кабеледефектоискатель Атлет ТЭК-527АН

Кабеледефектоискатель Атлет ТЭК-527АН
666 600 руб.


Запросить счет

Кабеледефектоискатель Атлет ТЭК-527АН предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, армированных оптоволоконных линий, а также определения глубины их залегания и мест повреждения. Генератор мощностью 500 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Рекомендуемые области применения

  • Электроэнергетика

Решаемые задачи

  • Поиск кабеля пассивным методом.
  • Обнаружение места прохождения скрытых коммуникаций.
  • Поиск мест повреждений кабеля акустическим способом.
  • Поиск мест повреждений кабеля электромагнитным способом.



Характеристики

Приемник "АП-027"

ПараметрДатчик ЭМД/ДКИ/ДОДК/КИДатчик АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг



Генератор "ГП-500"

ПараметрЗначение
Выходная мощность при работе на согласованную нагрузку, не менее, Вт 500
Частота генерации, Гц 512, 1024, 8192
Диапазон сопротивлений согласованной нагрузки, Ом 0,25 … 256
Количество диапазонов согласования 5
Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт 800
Напряжение питания от сети переменного тока частотой 50 Гц, В от 187 до 242
Габаритные размеры прибора, не более, мм 510х470х180
Масса, не более, кг 18



Акустический датчик "АД-247"

ПараметрЗначение
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95



Электромагнитный датчик "ЭМД-247"

ПараметрЗначение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Комплектация

  • Трассопоисковый приемник АП-027 - 1 шт.
  • Генератор ГП-500К - 1 шт.
  • Датчик электромагнитный ЭМД-247 - 1 шт.
  • Комплект акустического датчика АД-247 - 1 шт.
  • Головные телефоны - 1 шт.
  • Батарейки для приемника (AA) - 4 шт.
  • Держатель для приемника - 1 шт.
  • Ключ шестигранный 2,5*57 мм - 1 шт.
  • Крестовая отвертка - 1 шт.
  • Кабель мини-USB для под- 1 шт.
  • Сумка для генератора ГП-500К - 1 шт.
  • Сумка для электромагнитного датчика ЭМД-247 - 1 шт.
  • Сумка для комплекта - 1 шт.
  • Руководство по эксплуатации и паспорт - 1 шт.
Файлы для скачивания
Руководство по эксплуатацииСкачать
