Кабеледефектоискатель Атлет ТЭК-127АНЭ

Кабеледефектоискатель Атлет ТЭК-127АНЭ
Кабеледефектоискатель Атлет ТЭК-127АНЭ
Кабеледефектоискатель Атлет ТЭК-127АНЭ
378 000 руб.


Запросить счет

Кабеледефектоискатель «Атлет ТЭК-127АНЭ» предназначен для поиска подземных трасс электрических кабелей и металлических подземных коммуникаций, а также определения глубины их залегания и поиска мест повреждений кабельных линий индукционным и акустическим методами. Комплект с интеллектуальным алгоритмом выявления дефектов и мощным генератором.

Назначение

  • Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м.
  • Поиск места повреждения силового кабеля индукционным методом.
  • Поиск мест повреждения кабеля акустическим методом.
  • Поиск мест пересечения трубопроводов и кабеля.

Рекомендуемые области применения

  • Электроэнергетика

Выполняемые функции

Кабеледефектоискатель «Атлет ТЭК-127АНЭ» – универсальный комплексный, многофункциональный прибор. В комплекте функционально объединены следующие возможности:

  • Пассивный трассопоиск с электромагнитным датчиком.
  • Активный трассопоиск с электромагнитным датчиком и генератором.
  • Индуктивный метод поиска дефектов кабельных линий.
  • Акустический метод поиска дефектов кабельных линий (с использованием генератора высоковольтных импульсов, не входит в комплект поставки).



Характеристики

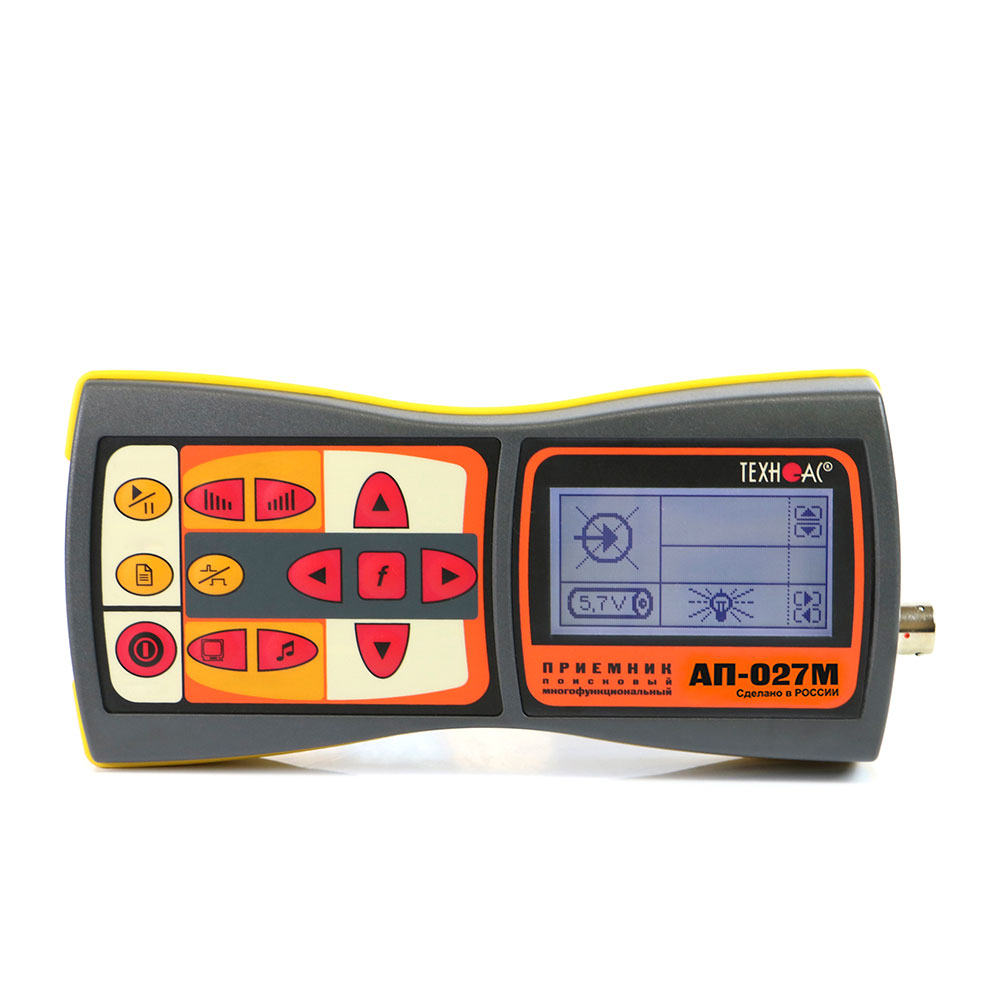

Приемник "АП-027"

ПараметрДатчик ЭМД/ДКИ/ДОДК/КИ/НРДатчик АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг



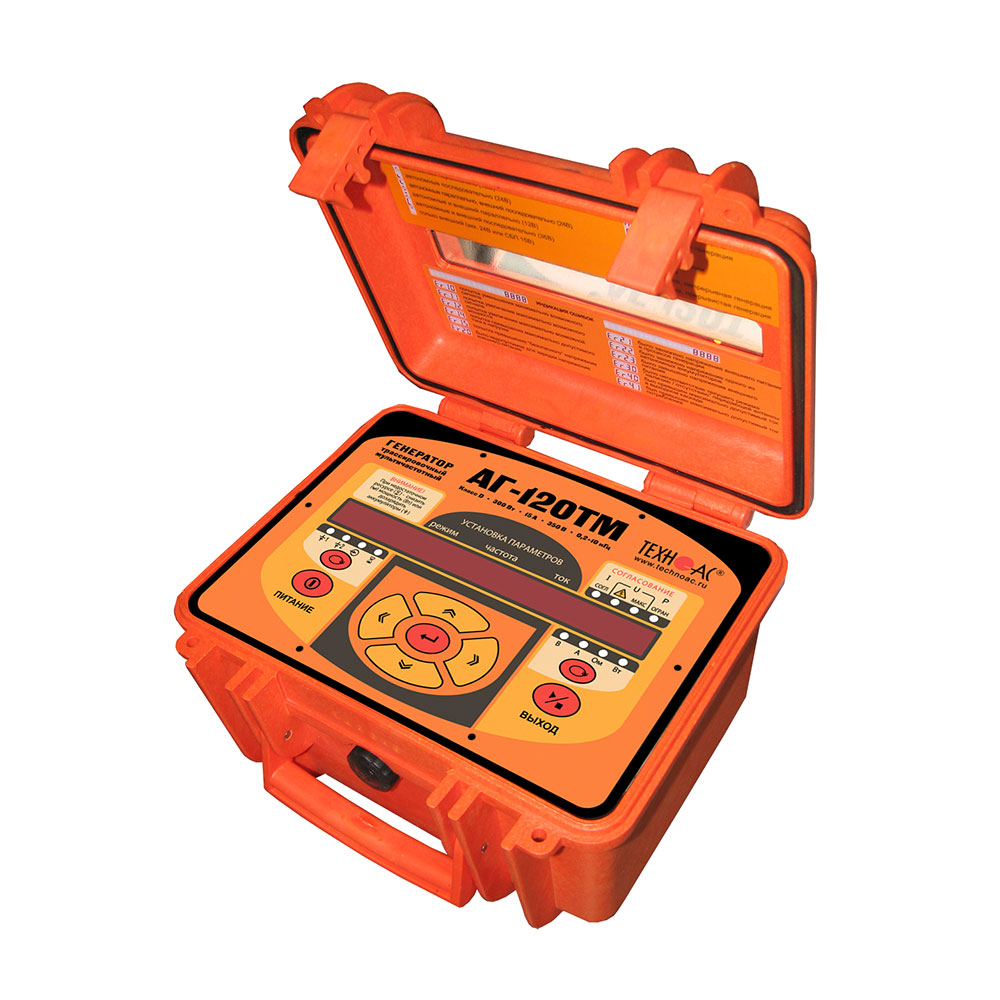

Генератор "АГ-120Т"

ПараметрЗначение
Частоты синусоидального сигнала, Гц
частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
частота f4 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1 непрерывный «НП»
режим 2
- длительность импульса, мс
- частота следования импульсов, Гц
кратковременные посылки «ПР» (прерывистый)
100
1
режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот
двухчастотный «2F» (одновременная генерация)
1024
8192

4:1
режим 4

амплитуда импульса

частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая
длительность импульса
генерация ударных импульсов «УР» (ударный режим)

равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)


30
60
120
минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки


10

15
задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока
220 (180 при «2F»)

330
(260 при «2F»)
110 (90 при «2F»)
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21В 130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12В 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
- от сетевого блока (СБП) 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»
ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки любое (0…∞)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
- непрерывная и двухчастотная генерация 1,3 (при 130Вт автономно/200Вт с доп. акк. 12В)
3,3 (при 65Вт автономно/100Вт с доп. акк. 12В)
- импульсные посылки одной частоты 9 (при 200Вт автономно/300Вт с доп. акк. 12В)
20 (при 100Вт автономно/150Вт с доп. акк. 12В)
- генерация ударных импульсов с максимальной частотой 80 уд/мин 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы 11...14В / 22…28В ≥21Ач
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при простое (1 мин)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) - все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP65
Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
Вес электронного блока, не более, кг 14

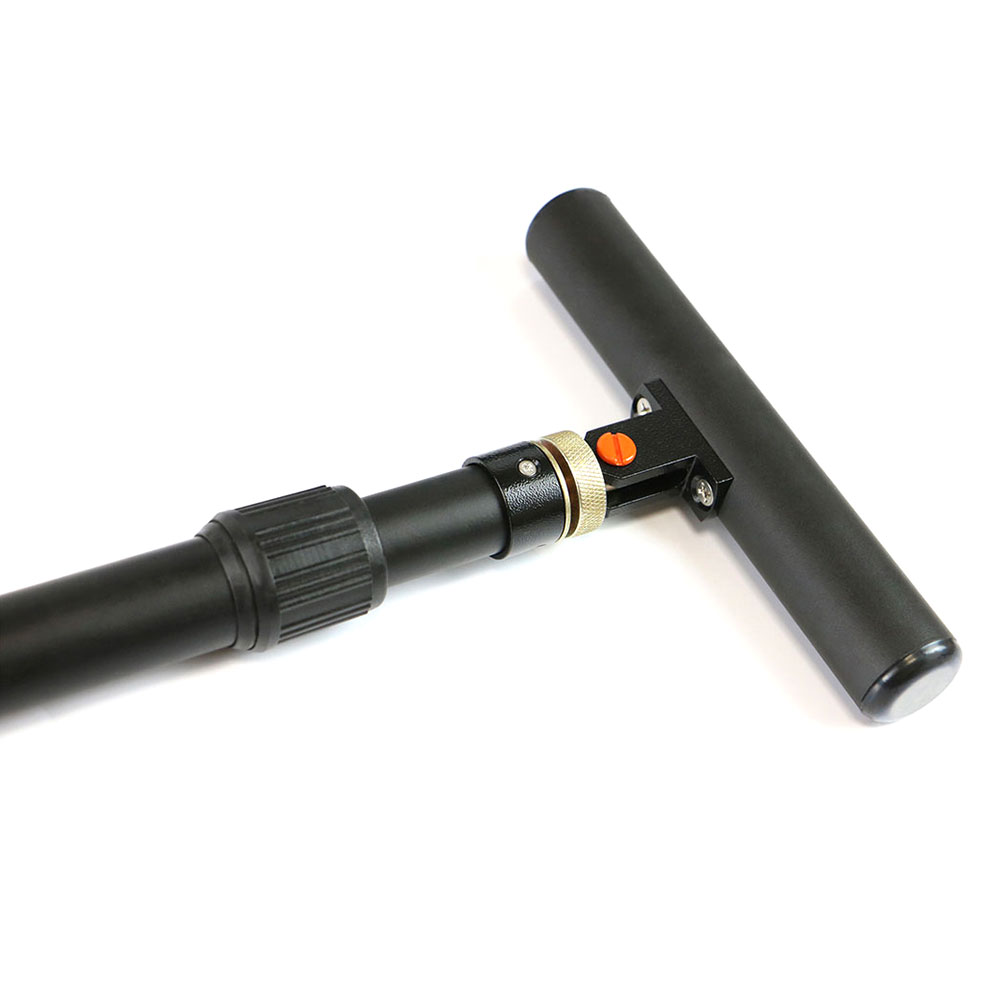

Электромагнитный датчик "ЭМД-247"

ПараметрЗначение
Тип преобразователя Резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания От приемника
Коммутация резонанса Принудительная (управляется приемником)

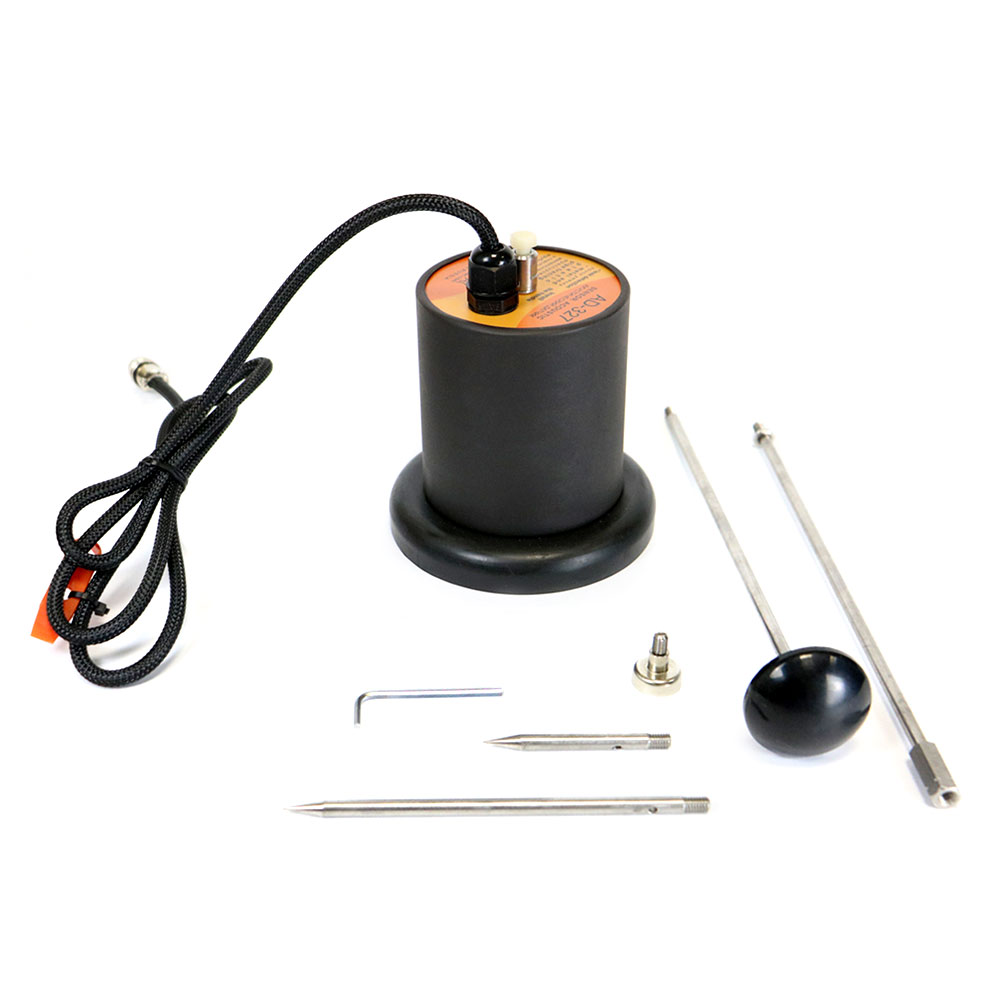

Датчик акустический "АД-247"

ПараметрЗначение
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95



Индукционная антенна "ИЭМ-301.3"

ПараметрЗначение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

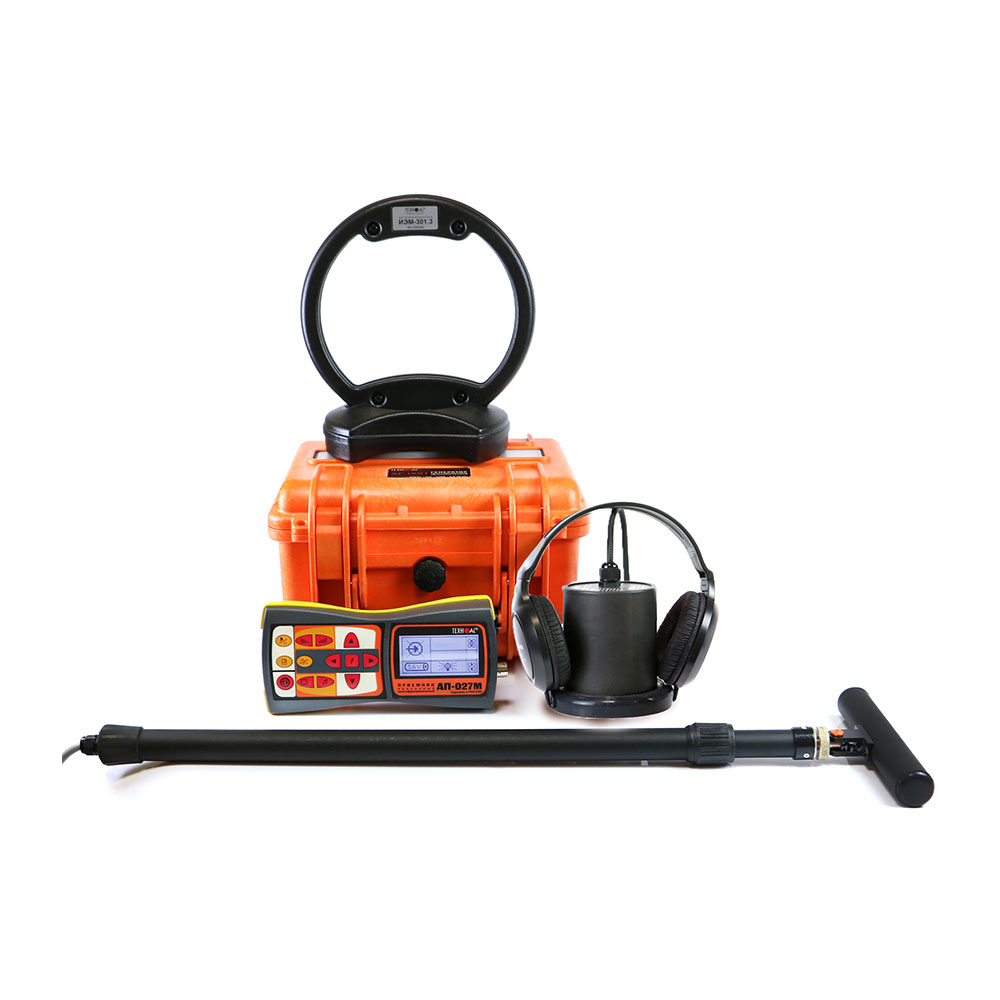

Комплектация

  1. Трассопоисковый приемник АП-027 - 1 шт.
  2. Генератор АГ-120Т - 1 шт.
  3. Датчик электромагнитный ЭМД-247 - 1 шт.
  4. Индукционная антенна ИЭМ-301.3 - 1 шт.
  5. Комплект акустического датчика АД-247 - 1 шт.
  6. Головные телефоны - 1 шт.
  7. Батарейки для приемника (AA) - 4 шт.
  8. Сетевой блок питания - 1 шт.
  9. Держатель для приемника АП-027.00.010 - 1 шт.
  10. Кабель для подключения сетевого блока питания AG120.02.060 - 1 шт.
  11. Кабель для подключения внешнего аккумулятора АГ120.02.020 - 1 шт.
  12. Кабель для подключения нагрузки АГ120.02.030 - 1 шт.
  13. Кабель АГ105.02.020 - 1 шт.
  14. Контакт магнитный АГ120.02.090 - 2 шт.
  15. Штырь заземления АГ110.02.004 - 2 шт.
  16. Ключ шестигранный 2,5*57 мм - 1 шт.
  17. Крестовая отвертка - 1 шт.
  18. Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 - 1 шт.
  19. Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) - 1 шт.
  20. Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) - 1 шт.
  21. Сумка для генератора АГ-120Т (чехол 53181) - 1 шт.
  22. Сумка для комплекта (чехол 53183) - 1 шт.
  23. Руководство по эксплуатации и паспорт - 1 шт.



Обзор трассировочного генератора "АГ-120Т"

Файлы для скачивания
Руководство по эксплуатацииСкачать
