Трассоискатель Успех АГ-309.30Н

Трассоискатель Успех АГ-309.30Н
Трассоискатель Успех АГ-309.30Н
Трассоискатель Успех АГ-309.30Н
224 000 руб.


Запросить счет

Бесплатное обучение
и демонстрация!

Описание трассоискателя Успех АГ-309.30Н

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

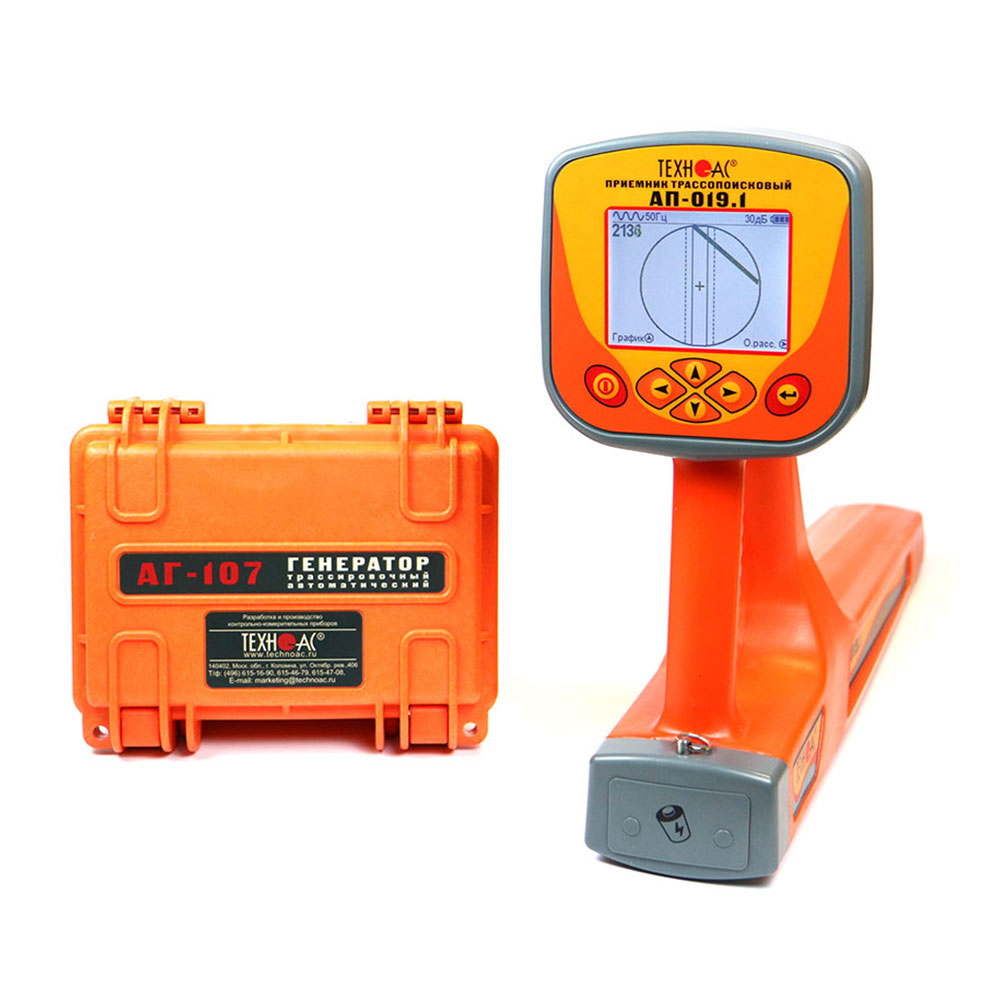

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.

Выходная мощность генератора до 60 Вт.



Назначение трассоискателя Успех АГ-309.30Н

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.

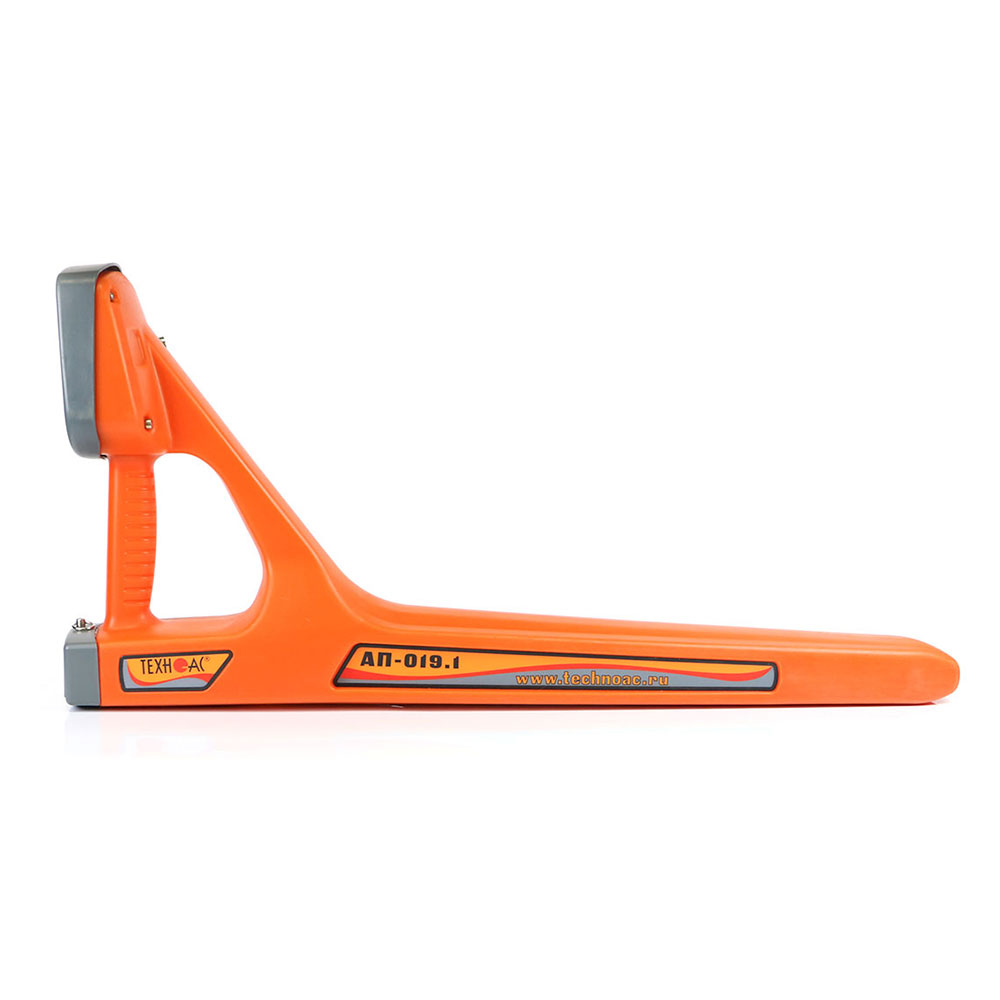

Особенности приемника АП-019.1

  • Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
  • Изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Дополнительные функций при подключении внешних датчиков.
  • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
  • Меню на двух языках (русский и английский).

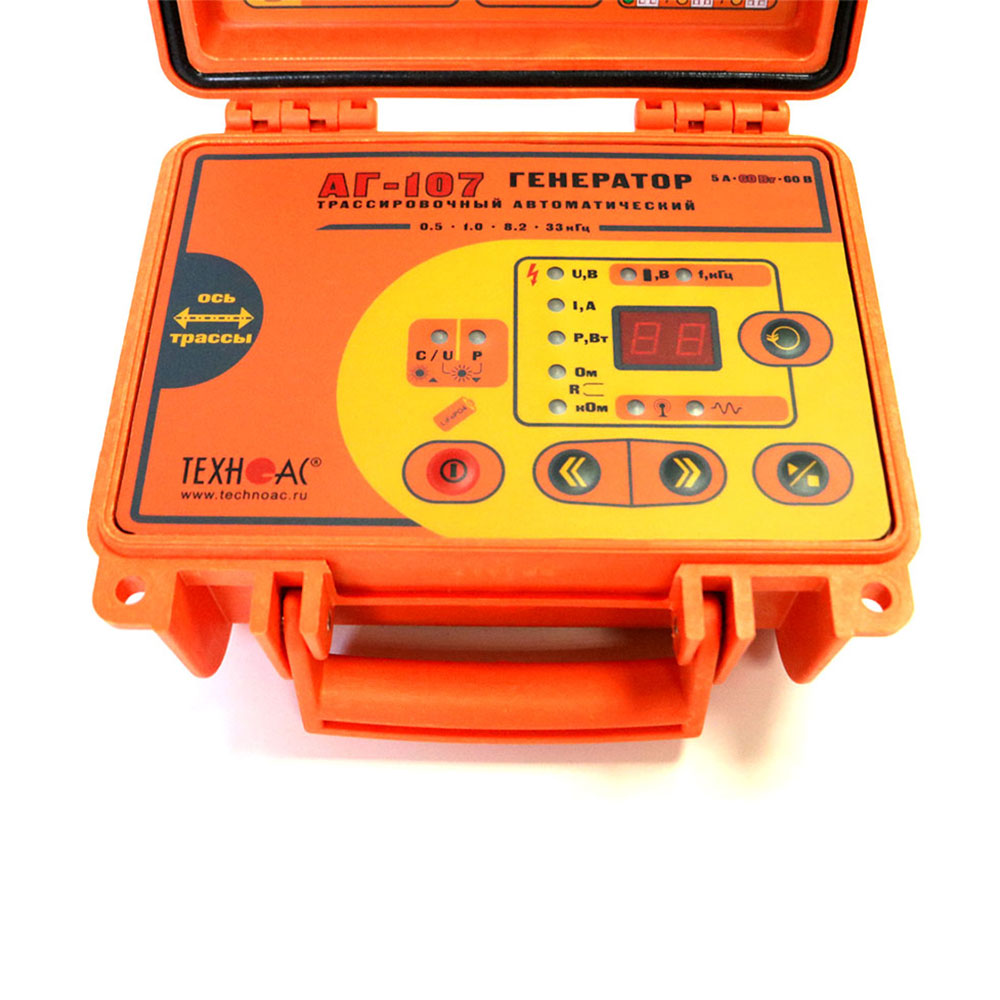

Особенности генератора АГ-107

  • Встроенный заряжаемый аккумулятор.
  • Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
  • Максимальное выходное напряжение до 60 В.
  • Возможность работы от внешнего внешнего источника питания 10...25 В.
  • Сигнализация и защита от подключения на нагрузку с напряжением.
  • Реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27 В) и наличие напряжения на выходных клипсах).
  • Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
  • Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
  • Ручное уменьшение/увеличение мощности после автосогласования.
  • Небольшие габариты и вес.

Функциональные возможности приемника "АП­-019.1" в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «Трасса»

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График»

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «График+»

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «Минимум максимум»

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Относительное расстояние до коммуникации

Относительное расстояние до коммуникации

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Режим «2-частоты»



Рекомендуемые области применения трассоискателя Успех АГ-309.30Н

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.



Характеристики приемника АП-019.1

Параметр Значение
Квазирезонансные частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент усиления электрического тракта 100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью - автоматическое - для 2D отображения «Трасса»
- полуавтоматическое или ручное (по выбору) - для «Графиков»
- автоматическое или ручное (по выбору) - для режима «2 частоты»
Определение глубины залегания трассы автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры - параметры настройки и управления
- 2D визуализация положения трассы относительно прибора
- графики уровня сигнала с датчиков
- глубина залегания трассы
- ток сигнала
Звуковая индикация встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда после 30 минут
Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,4 кг



Характеристики генератора АГ-107

Параметр Значение
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц»
Нагрузка «клипсы» или «клещи» 512 / 1024 / 8192 / 32768
«Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы
«Антенные» режимы встроенная передающая антенна «LC»
внешняя индукционная передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы) - прерывистый «ПР» (кратковременные посылки синусоидального сигнала)
- длительность посылки 0,1 сек
- частота следования посылок 1 Гц
двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1)
Выходной ток, А
Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»
3 – при частоте 32768 Гц
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥ 48 – в двухчастотном режиме модуляции «2F»
60 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥ 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом
в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом
60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом
Источники питания
Автономный аккумулятор 4 элемента LiFePO4 26700 3,2 В
Зарядное устройство специальное для «LiFePO4 12B», заряжает до напряжения 14,6 В током до 10 А, обеспечивает генерацию одновременно с зарядкой
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Автоматические выключения прибора при напряжении питания < 8,8 В – выключение
при напряжении питания > 27 В – выключение
при превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование
при коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование
при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп»
при «длительном» (≈100 сек) простое в режиме «стоп» (если  не нажимаются кнопки) – выключение
Конструктивные параметры
Выходной усилитель мощности технология - модифицированный CLASS D КПД до 85%
Светодиодные индикаторы отдельные светодиоды, обозначающие параметры и режимы
цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более, мм 216х180х105 мм
Вес электронного блока, не более, кг 1,8
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30…+60°С
Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса)



Комплектация

Наименование Количество
1 Трассопоисковый приемник АП-019.1 1 шт.
2 Генератор АГ-107 1 шт.
3 Устройство зарядное АГ107.02.010 1 шт.
4 Кабель АГ120.02.020 1 шт.
5 Кабель АГ120.02.050 1 шт.
6 Кабель АГ105.02.020 1 шт.
7 Контакт магнитный АГ120.02.090 2 шт.
8 Штырь заземления АГ110.02.004 2 шт.
9 Батарейки для приемника 4 шт.
10 Сумка для приемника (чехол 53212) 1 шт.
11 Сумка для комплекта (чехол 53222) 1 шт.
12 Руководство по эксплуатации 3 шт.
13 Паспорт 1 шт.



Дополнительная комплектация трассоискателя Успех АГ-309.30Н

Наименование
1 Индукционная антенна ИЭМ-301.5
2 Комплект аккумуляторов и зарядное устройство для приемника АП-019



Обзор трассопоискового приемника "АП-019.1"



Обзор генератора "АГ-107"

Файлы для скачивания
ПаспортСкачать
Руководство по эксплуатации на приемникСкачать
Руководство по эксплуатации на генераторСкачать
