Трассоискатель Успех АГ-428.30Н

Трассоискатель Успех АГ-428.30Н
Трассоискатель Успех АГ-428.30Н
Трассоискатель Успех АГ-428.30Н
Трассоискатель Успех АГ-428.30Н
200 000 руб.


Запросить счет

Бесплатное обучение
и демонстрация!

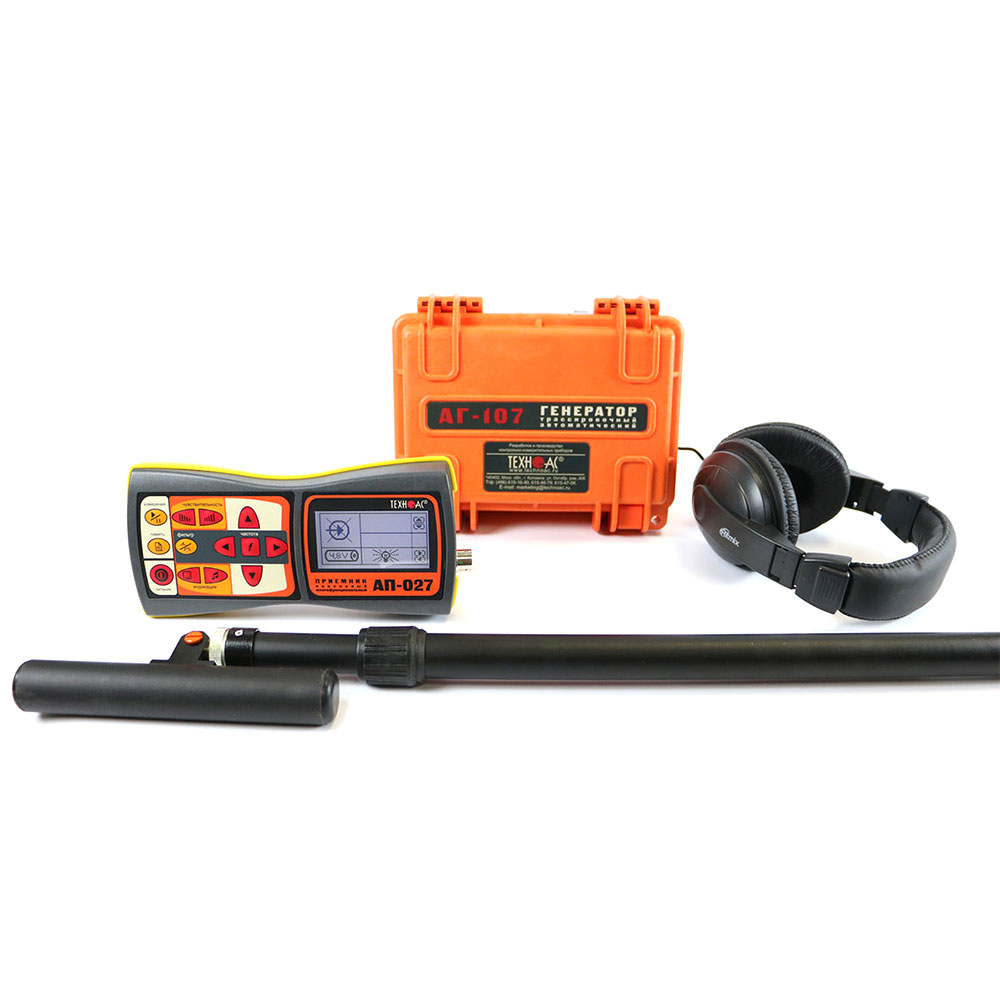

Описание трассоискателя Успех АГ-428.30Н

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).

Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.

Выходная мощность генератора до 60 Вт.



Назначение трассоискателя Успех АГ-428.30Н

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.

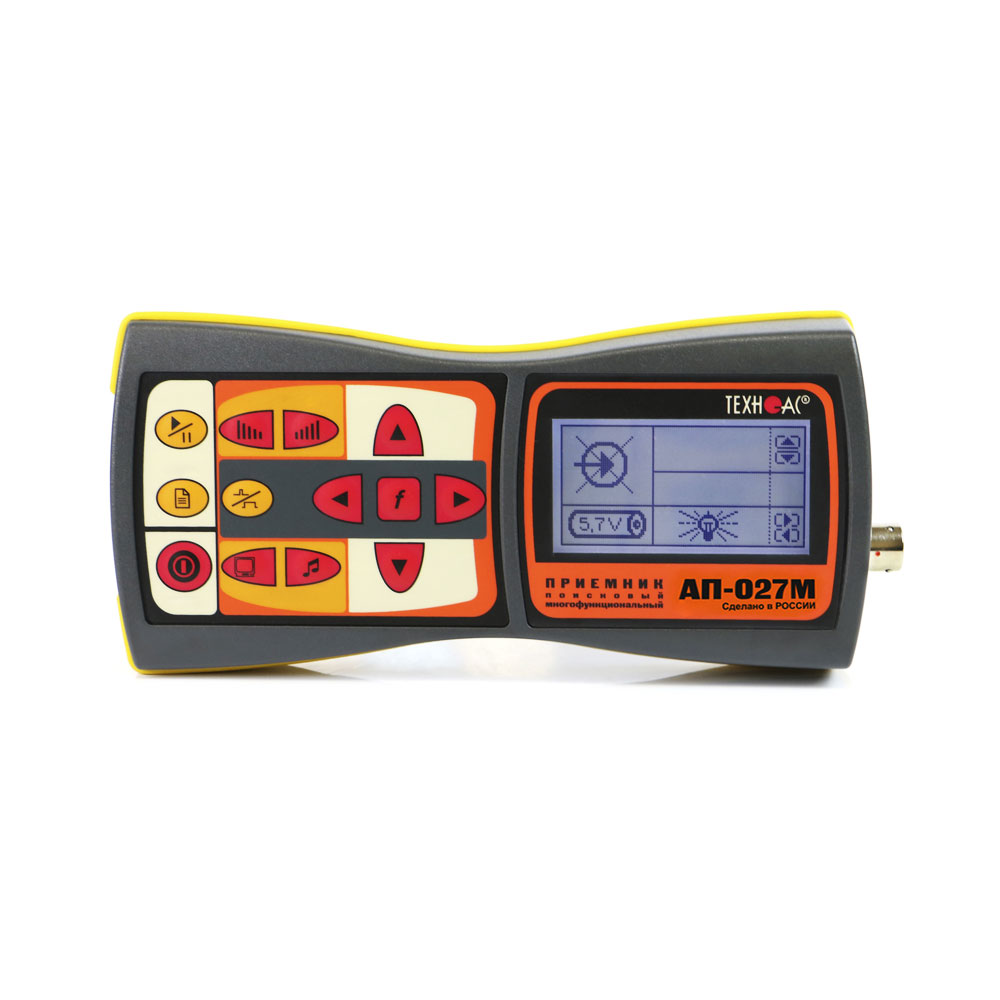

Особенности приемника АП-027

  • Цифровой трассопоисковый приемник.
  • Большой ЖК дисплей с переключаемыми режимами работы
  • Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
  • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
  • Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
  • Класс защиты корпуса от внешних воздействий IP54.

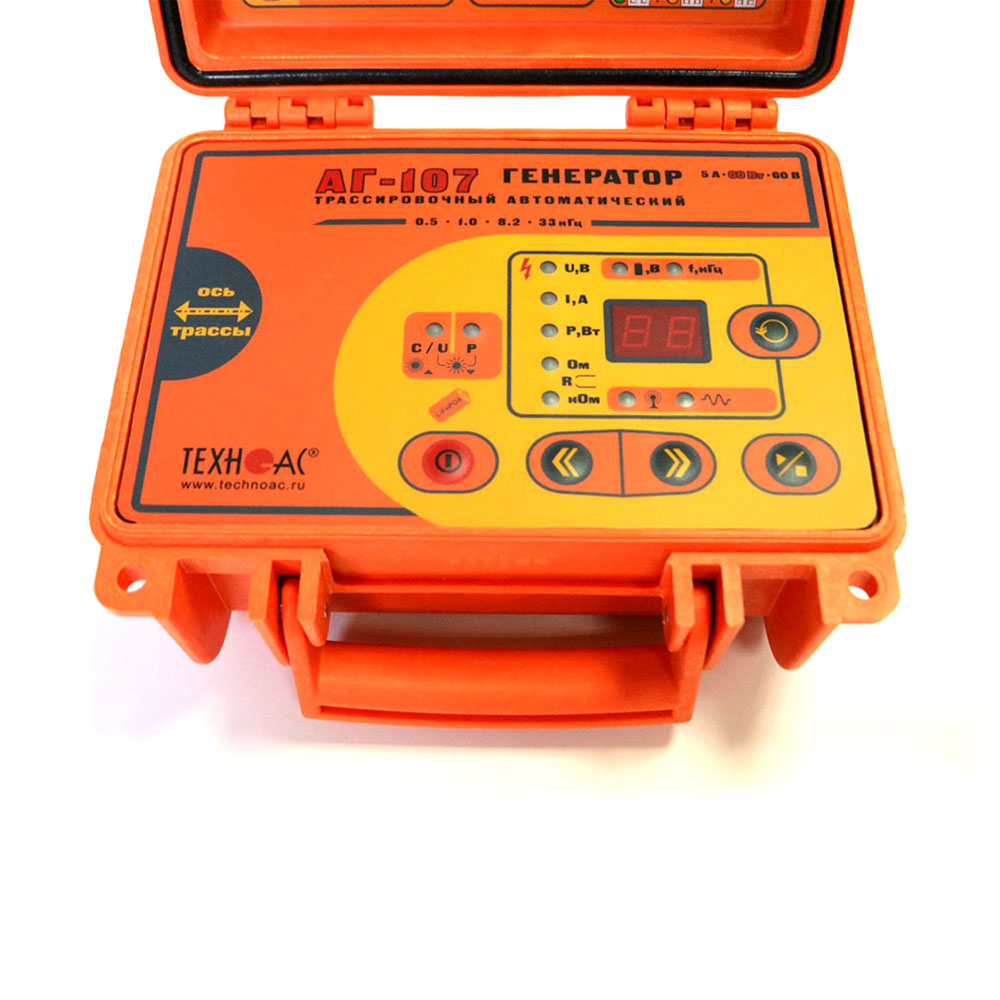

Особенности генератора АГ-107

  • Встроенный заряжаемый аккумулятор.
  • Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
  • Максимальное выходное напряжение до 60 В.
  • Возможность работы от внешнего внешнего источника питания 10...25 В.
  • Сигнализация и защита от подключения на нагрузку с напряжением.
  • Реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах).
  • Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
  • Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
  • Ручное уменьшение/увеличение мощности после автосогласования.
  • Небольшие габариты и вес.



Рекомендуемые области применения трассоискателя Успех АГ-428.30Н

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.



Характеристики приемника АП-027

Параметр Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД
Вид работы в зависимости от датчика определяется автоматически, при подключении датчика
Вид принимаемого сигнала выбирается оператором как «непрерывный / импульсный» выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация головные телефоны - натуральный широкополосный или отфильтрованный сигнал
головные телефоны - синтезированный звук ЧМ -
встроенный излучатель - синтезированный звук ЧМ
Питание напряжение 4…7 В - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220x102x42 мм
Масса электронного блока, не более 0,46 кг



Характеристики генератора АГ-107

Параметр Значение
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц»
Нагрузка «клипсы» или «клещи» 512 / 1024 / 8192 / 32768
«Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы
«Антенные» режимы встроенная передающая антенна «LC»
внешняя индукционная передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы) - прерывистый «ПР» (кратковременные посылки синусоидального сигнала)
- длительность посылки 0,1 сек
- частота следования посылок 1 Гц
двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1)
Выходной ток, А
Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»
3 – при частоте 32768 Гц
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥ 48 – в двухчастотном режиме модуляции «2F»
60 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥ 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом
в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом
60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом
Источники питания
Автономный аккумулятор 4 элемента LiFePO4 26700 3,2 В
Зарядное устройство специальное для «LiFePO4 12B», заряжает до напряжения 14,6 В током до 10 А, обеспечивает генерацию одновременно с зарядкой
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Автоматические выключения прибора при напряжении питания < 8,8 В – выключение
при напряжении питания > 27 В – выключение
при превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование
при коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование
при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп»
при «длительном» (≈100 сек) простое в режиме «стоп» (если  не нажимаются кнопки) – выключение
Конструктивные параметры
Выходной усилитель мощности технология - модифицированный CLASS D КПД до 85%
Светодиодные индикаторы отдельные светодиоды, обозначающие параметры и режимы
цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более, мм 216х180х105 мм
Вес электронного блока, не более, кг 1,8
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30…+60 °С
Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса)

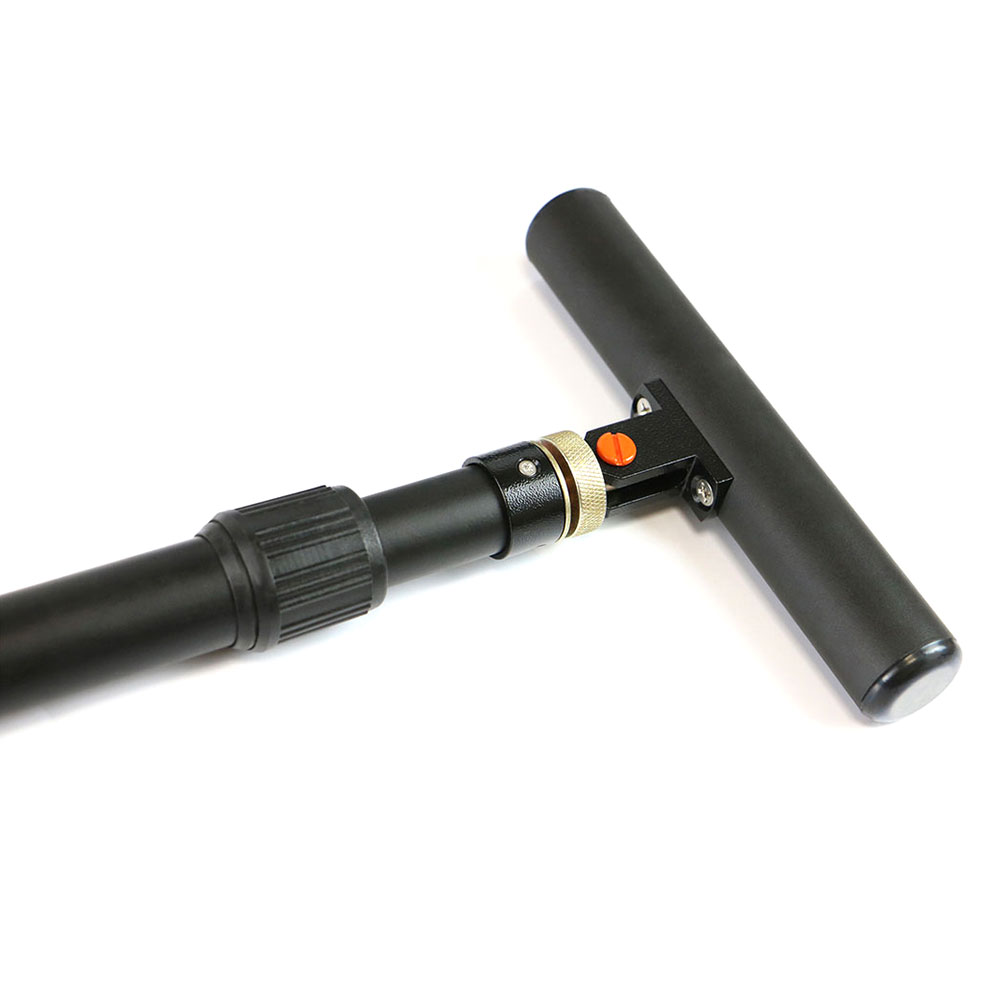

Характеристики электромагнитного датчика ЭМД-247

Параметр Значение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Комплектация

Наименование Количество
1 Трассопоисковый приемник АП-027 1 шт.
2 Генератор АГ-107 1 шт.
3 Устройство зарядное АГ107.02.010 1 шт.
4 Головные телефоны 1 шт.
5 Датчик электромагнитный ЭМД-247 1 шт.
6 Кабель выходной АГ120.02.050 1 шт.
7 Кабель для подключения внешнего аккумулятора АГ120.02.020 1 шт.
8 Кабель для заземления АГ105.02.020 1 шт.
9 Держатель для приемника АП-027.00.010 1 шт.
10 Контакт магнитный АГ120.02.090 2 шт.
11 Штырь заземления АГ110.02.004 2 шт.
12 Крестовая отвертка 1 шт.
13 Батарейки типа АА 4 шт.
14 Сумка для комплекта (чехол 53222) 1 шт.
15 Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) 1 шт.
16 Кабель для подключения внешнего аккумулятора AP027.02.030 1 шт.
17 Руководство по эксплуатации 3 шт.
18 Паспорт 1 шт.



Дополнительная комплектация трассоискателя Успех АГ-428.30Н

Наименование
1 Индукционная антенна ИЭМ-301.5
2 Комплект аккумуляторов и зарядное устройство для приемника АП-027
Файлы для скачивания
ПаспортСкачать
Руководство по эксплуатации на приемникСкачать
Руководство по эксплуатации на генераторСкачать
