Корреляционный течеискатель Лидер КТМ-250
Назначение
Течеискатель ЛИДЕР-КТМ-250 предназначен для измерения временных интервалов (задержек) между виброакустическими сигналами, подаваемыми на два измерительных входа прибора с вибропреобразователей (далее по тексту, датчиков), устанавливаемых на трубопроводе и воспринимающих шумовой сигнал утечки. Измерение задержек осуществляется с помощью функции взаимной (кросс) корреляции.
Область применения
Поиск и локализация утечек жидкостей из трубопроводов, находящихся под давлением, в коммунальном хозяйстве, теплоснабжении, на нефтепромыслах, в нефтехимической и газовой промышленности.
Течеискатель ЛИДЕР-КТМ-250 выпускается в трех исполнениях:
- исполнение 00 – в комплекте с выносными усилителями и вибропреобразователями общего назначения;
- исполнение 01 – в комплекте с вибропреобразователями со встроенной электроникой;
- исполнение 02 – в комплекте с выносными усилителями, вибропреобразователями общего назначения и вибропреобразователями со встроенной электроникой.

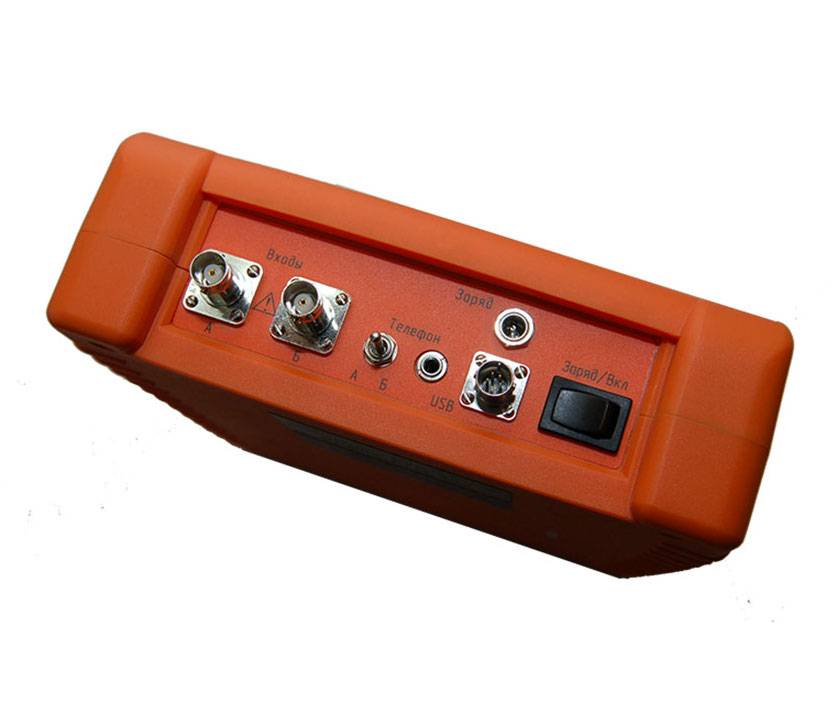

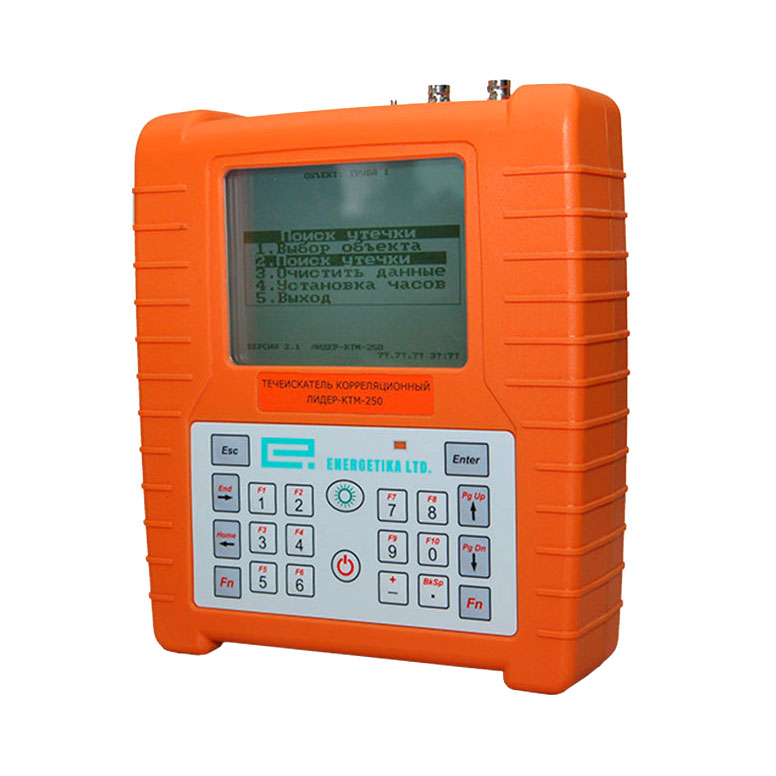

Внешний вид, органы управления и подключения
Прибор ЛИДЕР-КТМ-250 выполнен в пластмассовом ударопрочном корпусе, управление осуществляется с помощью мембранной клавиатуры и графического дисплея с разрешением 1/4 VGA.
Технические характеристики
| Параметр | Значение |
| Рабочий диапазон частот, Гц | 10-10 000 |
|
Эффективная рабочая длина обследуемого участка, м - при использовании одной катушки - при использовании двух катушек - при использовании радиоканала |
250 500 до 1500 |
|
Пределы основной допускаемой погрешности при измерении временных интервалов, в диапазонах, мс, (при скорости звука равной 1200 м/с) - от 15 до 120 мс - от 120 до 490 мс - от 490 до 740 мс |
±0,2 (0,24 м) ±0,3 (0,36 м) ±0,5 (0,6 м) |
| Дисплей | Графический, 320 х 240 точек, с подсветкой |
| Встроенная энергонезависимая память , Мб | 512 |
| Максимальное количество точек выборки | 8192 |
| Максимальное разрешение по расстоянию (при скорости звука прибл.1300 м/с), м | 0,04 |
| Отображаемые функции |
Сигнал Спектр Кросс Спектр Кросс Корреляция Когерентность Фазовый Кросс Спектр Расчетная Кросс Корреляция Отключаемое подавление помех Результаты расчета места утечки |
|
Рабочая температура: - измерительный блок - выносной усилитель - первичный преобразователь (датчик) |
-10….+55°С -20….+65°С -50…+ 125°С |
| Время автономной работы, ч, не менее | 8 |
| Потребляемая мощность, Вт, не более | 6 |
| Вес измерительного блока, кг | 2 |

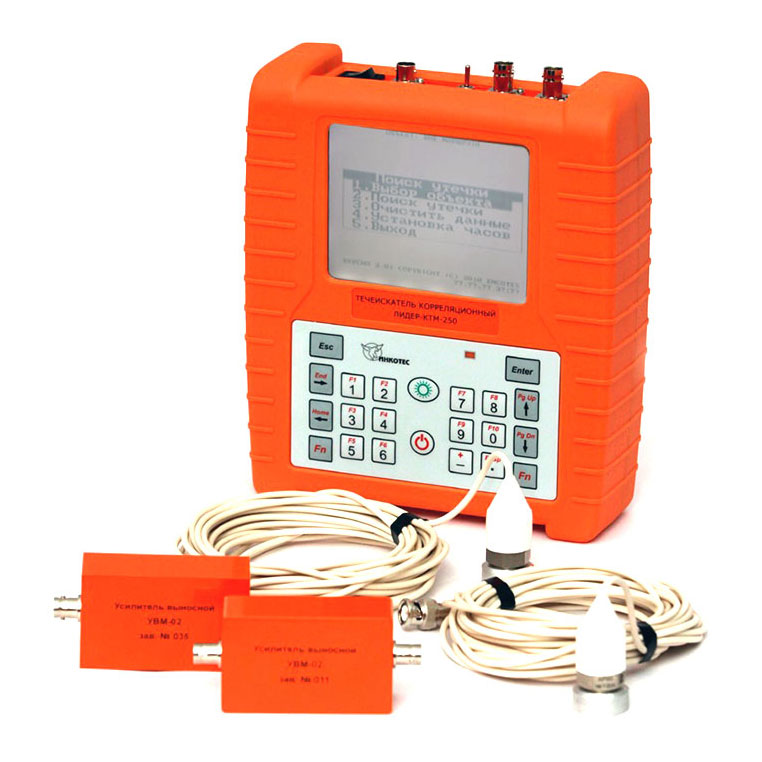

Комплектация
- Блок измерения и индикации - 1 шт.
- Устройство зарядное - 1 шт.
- Вибропреобразователь - 2 шт.
- Усилитель выносной - 2 шт.
- Держатель магнитный - 2 шт.
- Вибропреобразователь со встроенной электроникой - 2 шт.
- Наушники - 1 шт.
- Кабель соединительный на катушке (250 - 300 м) - 1 шт.
- Кабель соединительный (10 м) - 1 шт.
- Кабель для связи с ПК по USB-порту - 1 шт.
- Переходник BNC-I - 2 шт.
- Чехол - 1 шт.
- Тросик страховочный для вибропреобразователя - 2 шт.
- Кейс - 1 шт.
- Программное обеспечение (компакт-диск) - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Паспорт - 1 шт.
