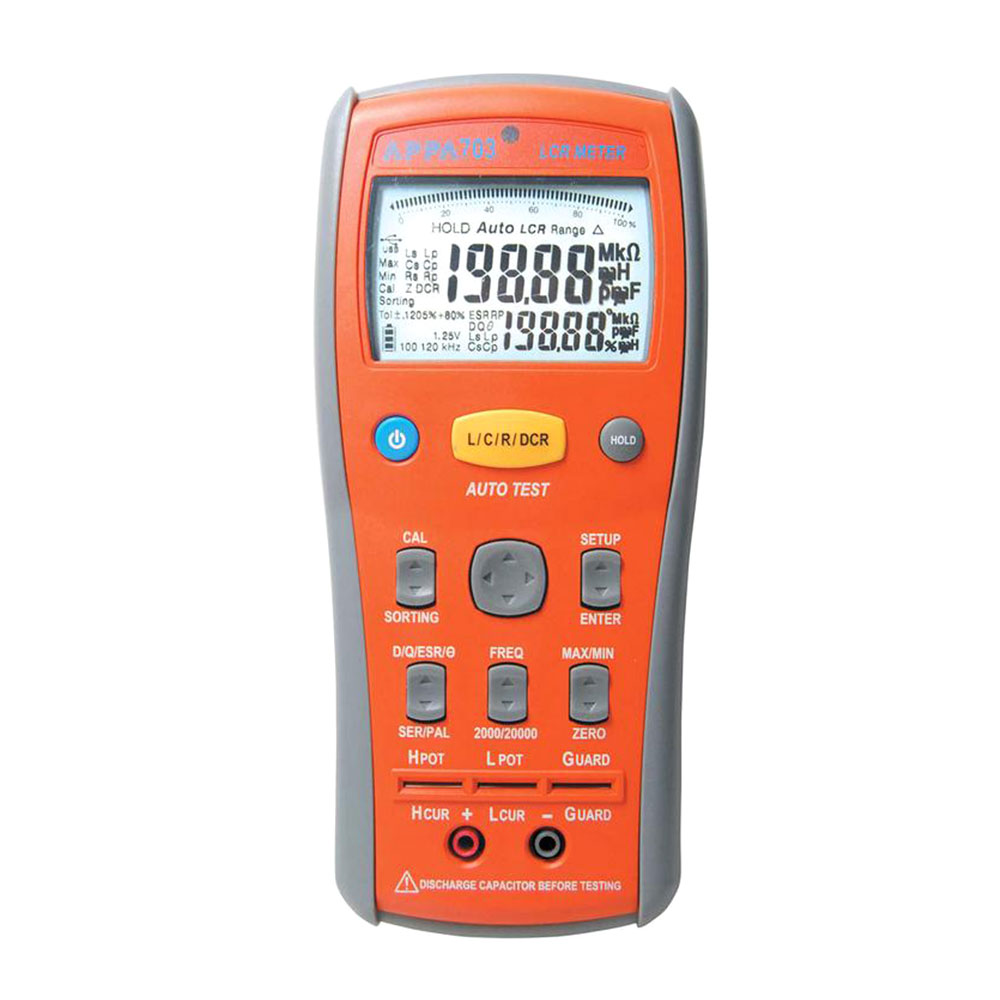

Измеритель LCR APPA 703
Особенности измерителя LCR APPA 703
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, сопротивления постоянному току (Rdc), эквивалентного последовательного сопротивления (ESR).
- Измерение фазового сдвига между током и напряжением θ.
- Базовая погрешность: ±0,2% (C, L).
- Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц; уров. 1,25 В (фикс.).
- Схема измерения: параллельная / последовательная.
- Одновременная индикация двух измеряемых параметров (осн. шкала - Rs, Rp, DCR, Ls, Lp, Cs, Cp; дополнит. шкала - θ, ESR, D, Q).
- Режим ∆-измерений (Zeroing).
- Режим сортировки для входного контроля (10 номиналов % допуска).
- Ведение статистики (режим MAX/MIN).
- Режим компенсации начальной емкости и сопротивления.
- Макс. индикация 20000, 1,25 изм./сек, графическая шкала.
- Автоматический выбор и удержание предела измерения.
- Универсальное питание (батареи или сетевой адаптер).
- Современный дизайн, простота эксплуатации.
- Ударопрочное пыле-, влагозащищенное исполнение.
- USB интерфейс.
Технические характеристики
| Параметр | Значение |
| Измерение RLC | |
| Сопротивление (Rdc) |
диапазон: 0,01 Ом…20 МОм; разрешение: 0,001 Ом |
| Емкость (С) |
диапазон: 20 пФ…20 мФ; разрешение: 0,001 пФ |
| Индуктивность (L) |
диапазон: 20 мкГн…2000 Гн; разрешение: 0,001 мкГн |
| Добротность (Q) |
диапазон: 0,000…999; разрешение: 0,001 |
| Тангенс угла потерь (D) |
диапазон: 0,000…999; разрешение: 0,001 |
| Фазового сдвига (θ) |
диапазон: -90°...+90°; разрешение: 1° |
| Погрешность измерения | базовая ±0,2% |
| Скорость измерения | 1,25 измерений/сек. |
| Схема измерения | параллельная / последовательная |
| Тест сигнал | |
| Частоты тест-сигнала (фиксированные) | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
| Уровень тест-сигнала (фиксированный) | 600 мВскз |
| Дополнительные функции | |
| Режим индикации измерений | абсолютное значение, ∆-измерение, Max/Min |
| Режим сортировки | 10 фикс. номиналов (±0,1%, ±0,2%, ±0,25%, ±0,5%, 1%, 2%, 5%, 10%, 20%, (+80%/-20%)) |
| Интерфейс для связи с ПК | USB (оптоизолированный) |
| Дисплей | |
| Тип индикатора | ЖК индикатор: основной экран (R, L, C), дополнительный экран (Q, D, θ, ESR), индикатор параметров режима измерения |
| Формат индикации |
5 разрядов на основном экране (20.000); 5 разрядов на дополнительном экране |
| Общие данные | |
| Условия эксплуатации | 0...+50°С и относительная влажность до 80% |
| Напряжение питания | АА 4х1,5 В (непрерывная работа 30 ч) или сеть 220 В/50 Гц через адаптер |
| Автоотключение | 10 мин. |
| Габаритные размеры | 95x207x52 мм |
| Масса | 0,63 кг |
| Опции | 4-проводный измерительный кабель c 4-крокодилами (DC-700) |
Комплектация
| № | Наименование | Количество |
| 1 | Измеритель RLC АРРА 703 | 1 шт. |
| 2 | Защитный чехол с подставкой | 1 шт. |
| 3 | Измерительные провода TL-70 | 2 шт. |
| 4 | Короткозамыкатель | 1 шт. |
| 5 | Измерительный щуп | 1 шт. |
| 6 | Сетевой адаптер | 1 шт. |
| 7 | Кабель USB | 1 шт. |
| 8 | CD с программным обеспечением | 1 шт. |
| 9 | Источник питания (АА) | 4 шт. |
| 10 | Магнитный держатель | 1 шт. |
| 11 | Руководство по эксплуатации | 1 шт. |
