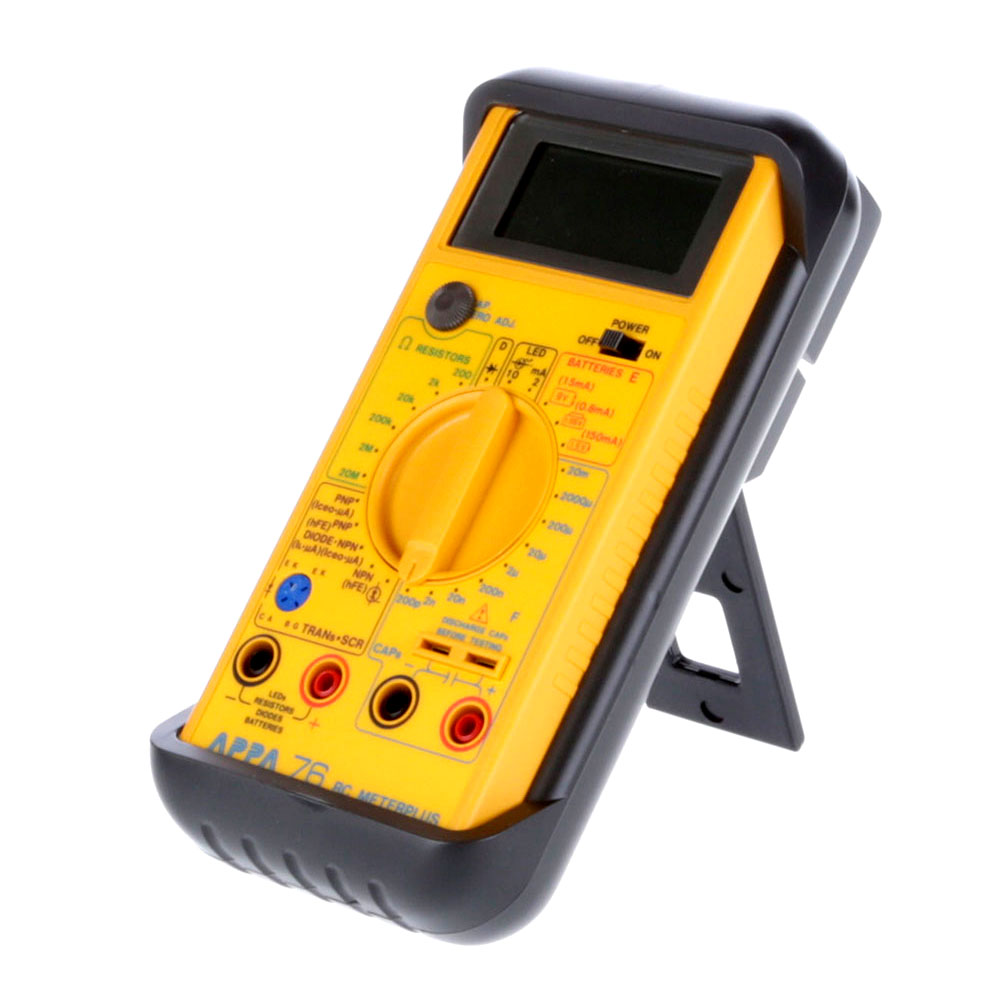

Измеритель RC APPA 76
Назначение измерителя RC APPA 76
Прибор предназначен для измерения параметров и проверки исправности радиоэлектронных компонентов: резисторов, конденсаторов, биполярных транзисторов, диодов, светодиодов, тиристоров, источников ЭДС и пр.
Особенности измерителя RC APPA 76
- Тест-сигнал: 8/80/800 Гц; 1,2 В (автовыбор).
- Погрешность: ±0,5%.
- Макс. разрешение 0,1 Ом; 0,1 пФ.
- Предел измерения 20 МОм; 20 мФ.
- Измерение параметров транзисторов, диодов, светодиодов, тиристоров.
- Тестирование источников ЭДС типа “Крона” 9 В; АА 1,5 В; "таблетка" 1,55 В.
- Гнезда для прямого подключения компонентов.
- Ручная установка нуля.
- Портативный, батарейное питание (9 В).
- Индикация разряда батареи.
Технические характеристики
| Параметр | Значение |
| Емкость | |
| Пределы измерений | 200 пФ; 2; 20; 200 нФ; 2; 20; 200; 2000 мкФ; 20 мФ |
| Погрешность |
± (0,5% + 1 ед. счета) на пределе 200 пФ…200 мкФ; ± (1,0% + 1 ед. счета) на пределе 2000 мкФ; ± (1,5% + 1 ед. счета) на пределе 20 мФ |
| Максимальное разрешение | 0,1 пФ |
| Тестовое напряжение | не более 3,2 В |
| Установка нуля | ручная (±20 пФ) |
| Защита входа | предохранитель 250 В/0,25 А |
| Сопротивление | |
| Пределы измерений | 200 Ом; 2; 20; 200 кОм; 2; 20 МОм |
| Погрешность |
± (0,5% + 1 ед. счета) на пределе 200 Ом…2 МОм; ± (2,0% + 1 ед. счета) на пределе 20 МОм |
| Максимальное разрешение | 0,1 Ом |
| Защита входа | 500 В |
| Тест транзисторов | |
| Тип транзисторов | P-N-P; N-P-N |
| Диапазон измерений коэф. h21 | 0…1000 |
| Ток базы | 10 мкА |
| Напряжение К-Э | 3 В |
| Диапазон измерений К-Э | 10 нА…20 мкА |
| Тест диодов | |
| Индикация | напряжение прямого смещения |
| Тестовый ток | 10 мкА |
| Тестовое напряжение | не более 3,2 В |
| Тест светодиодов | |
| Индикация | светодиод светится; на дисплее - напряжение прямого смещения |
| Тестовый ток | 2 мА; 10 мА |
| Тестовое напряжение | не более 3,2 В |
| Тест тиристоров | |
| Индикация | годен - негоден |
| Тест источников ЭДС | |
| Индикация | напряжение источника ЭДС под нагрузкой |
| Тип батареи |
9 В (тип «Крона»); 1,5 В (тип АА); 1,55 В (тип «таблетка») |
| Ток нагрузки |
15 мА (9 В); 150 мА (1,5 В); 0,8 мА (1,55 А) |
| Общие данные | |
| Максимальное индицируемое число | 1999 |
| Скорость измерения | 2,0 изм./с |
| Источник питания | 9 В (тип «Крона») |
| Срок службы батареи | 300 ч |
| Условия эксплуатации |
температура: 0…+50°С; отн. влажность: не более 80% |
| Габаритные размеры | 84х175х31 мм |
| Масса | 330 г |
Комплектация
| № | Наименование | Количество |
| 1 | Мультиметр цифровой APPA 76 | 1 шт. |
| 2 | Измерительные провода TL-76 | 2 шт. |
| 3 | Источник питания (9B) | 1 шт. |
| 4 | Руководство по эксплуатации | 1 шт. |
