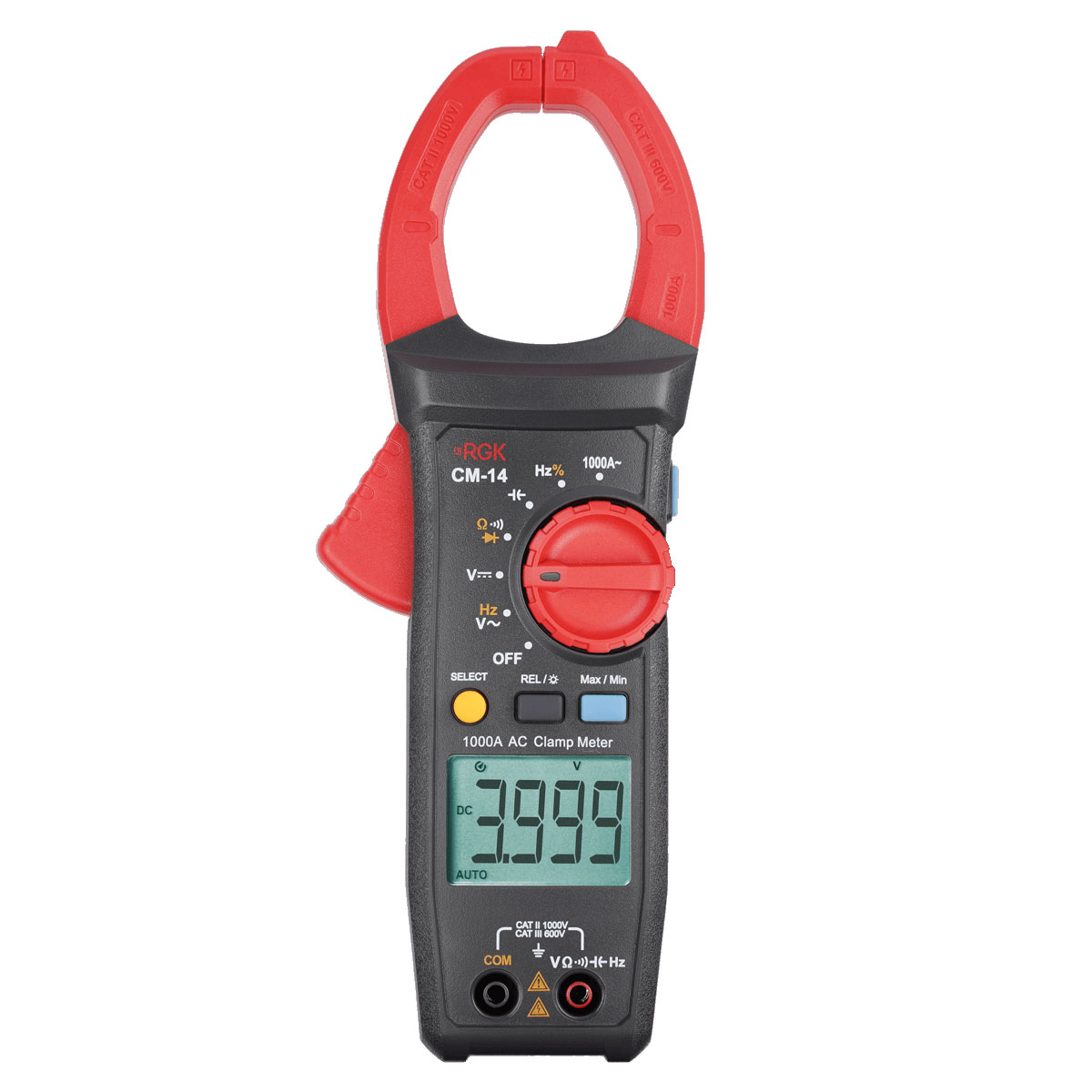

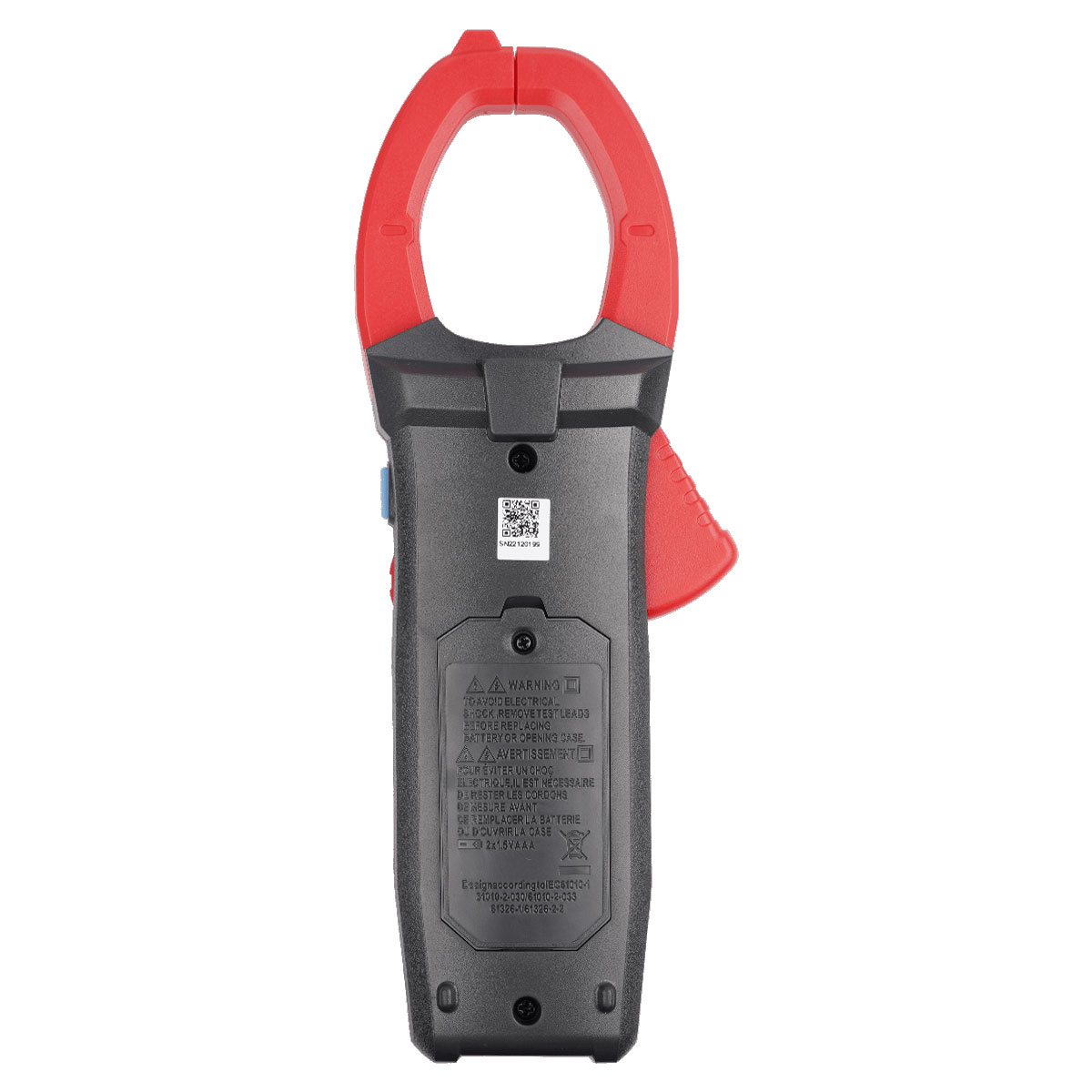

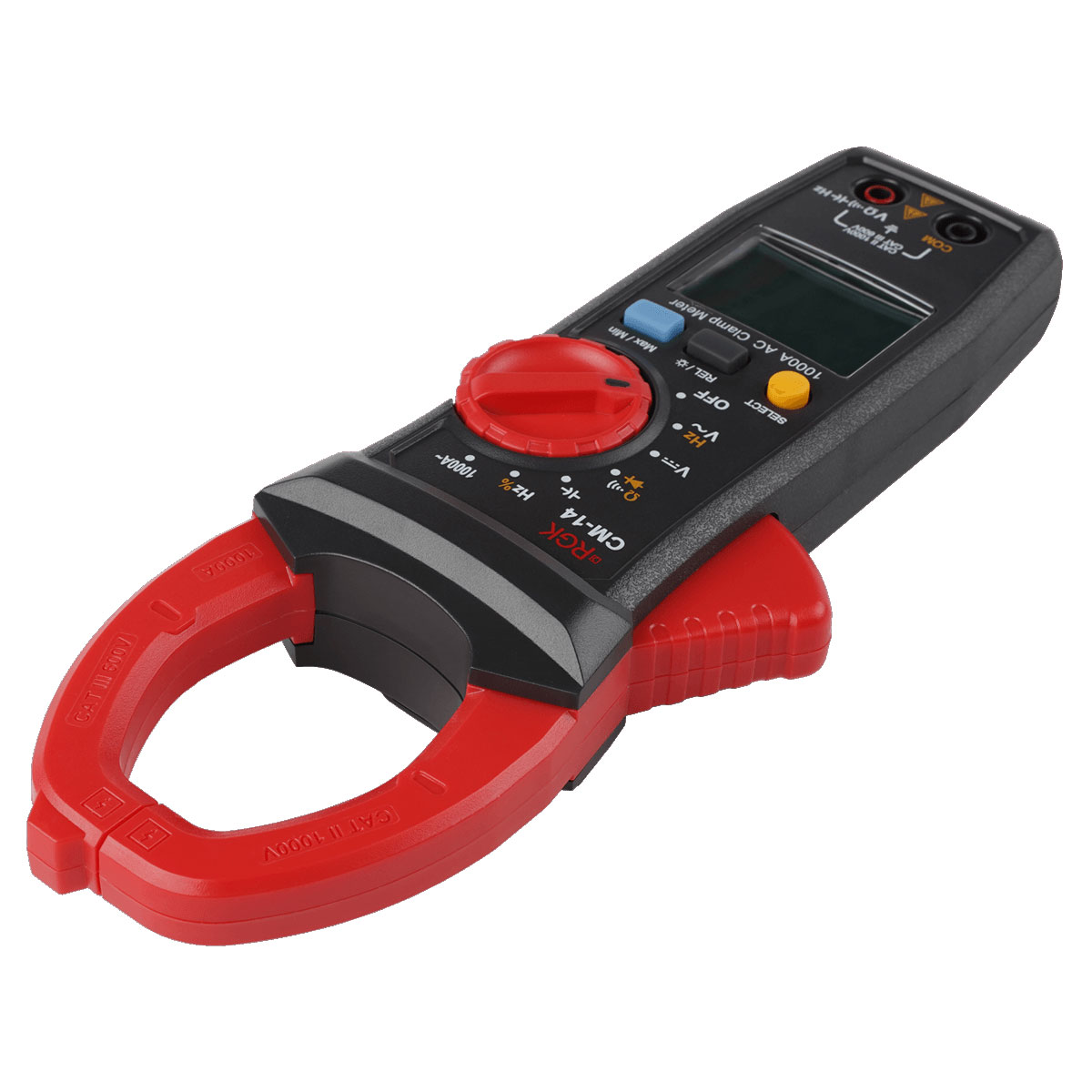

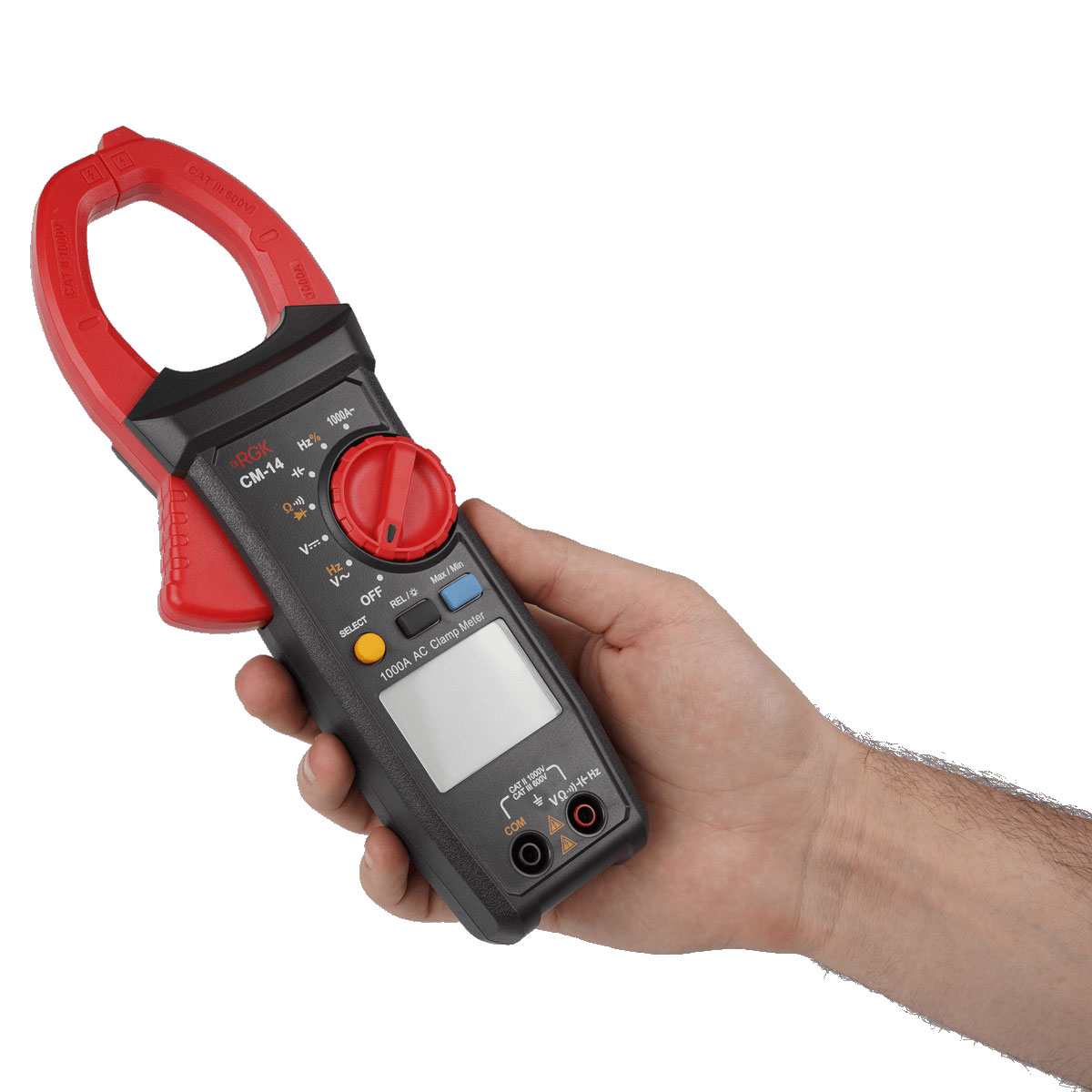

Токоизмерительные клещи RGK CM-14


Токоизмерительные клещи RGK CM-14 используются для измерений силы переменного тока в проводниках сечением до 45 мм. Бесконтактный метод позволяет выполнять замеры быстро и безопасно, целостность провода при этом не нарушается, что положительно сказывается на надежности и долговечности сетей. За счет расширенного функционала токовые клещи могут частично заменить мультиметр, что упрощает работу специалиста-электротехника в полевых условиях.

Ключевые характеристики

  • Контроль силы тока до 1000 А.
  • Измерение напряжения до 1000 В.
  • Определение частоты тока от 10 Гц до 10 МГц.
  • Рабочий диапазон контроля сопротивления от 400 Ом до 40 МОм.
  • Категории электробезопасности CAT II 1000 В и CAT III 600 В.

Прозвонка

При помощи токовых клещей RGK CM-14 можно проверить целостность цепи и быстро отыскать причину неполадок, если она кроется, например, в перебитом проводе или нерабочем предохранителе.

Тестирование компонентов

Функции контроля работоспособности диодов и определения емкости конденсаторов будут полезны как в работе сервисных центров, так и в радиолюбительских проектах.

MAX/MIN

При измерениях тока и напряжения прибор может автоматически фиксировать максимальное и минимальное значение, благодаря чему специалист быстро поймет, находятся ли полученные показания в пределах допусков.

REL - относительные измерения

Этот режим токовых клещей RGK CM-14 используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.

Удобная работа в темноте

Помимо подсветки дисплея устройство оборудовано светодиодным фонарем, который освещает рабочую зону возле захвата клещей. Такие функции делают замеры при слабом освещении более комфортными и безопасными.

HOLD

Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при тестировании в труднодоступных местах и в любых других ситуациях, когда нет возможности сразу считать данные.

Автоматический выбор диапазона

Токоизмерительные клещи RGK CM-14 самостоятельно выбирают пределы исследования в зависимости от получаемых значений, что позволяет специалисту сразу приступить делу, не тратя время на предварительные настройки.



Технические характеристики

Параметры измерения силы переменного ток
Пределы измерений, АРазрешение (единица младшего разряда (е.м.р.)), АПределы допускаемой основной абсолютной погрешности измерений, А
40,000,01от 45 Гц до 65 Гц: ±(0,015●I+5 е.м.р.)
от 65 Гц до 1 кГц: ±(0,025●I+5 е.м.р.)
400,000,1
10001
Примечание – I – измеренное значение переменного тока, А
Параметры измерения напряжения переменного тока
Пределы измерений, ВЧастота, Гц Разрешение (единица младшего разряда (е.м.р.)), ВПределы допускаемой основной абсолютной погрешности измерений, В
4,000от 45 до 4000,001±0,01*U+2 е.м.р.
40,000,01
400,00,1
10001
Примечание – U – измеренное значение напряжение переменного тока, В
Параметры измерения напряжения постоянного тока
Пределы измеренийРазрешение(единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
400,0 мВ0,1 мВ ±(0,007*U+3 е.м.р.)
4,000 В0,001 В±(0,008*U+2 е.м.р.)
40,00 В0,01 В
400,0 В0,1 В
1000 В1 В
Примечание – U - измеренное значение напряжения постоянного тока, мВ, В
Параметры измерения электрического сопротивления постоянному току
Пределы измеренийРазрешение(единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
400,0 Ом0,1 Ом ±(0,01*R+5 е.м.р.)
4,000 кОм0,001 кОм ±(0,008*R+2 е.м.р.)
40,00 кОм0,01 кОм
400,0 кОм0,1 кОм
4,000 МОм0,001 МОм
40,00 МОм0,01 МОм±(0,025*R+5 е.м.р.)
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
Параметры измерения электрической ёмкости
Пределы измеренийРазрешение(единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
40,00 нФ0,01 нФ±(0,04*С+10 е.м.р.)
400,0 нФ0,1 нФ
4,000 мкФ0,001 мкФ±(0,04*С+5 е.м.р.)
40,00 мкФ0,01 мкФ
400,0 мкФ0,1 мкФ
4,000 мФ0,001 мФ±0,1*С
40,00 мФ0,01 мФ
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ
Параметры измерения частоты
Пределы измеренийРазрешение(единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
40,00 Гц0,01 Гц±(0,001*F+4 е.м.р.)
400,0 Гц0,1 Гц
4,000 кГц0,001 кГц
40,00 кГц0,01 кГц
400,0 кГц0,1 кГц
4,000 МГц0,001 МГц
10,00 МГц0,01 МГц
Примечания: F – измеренное значение частоты, Гц, кГц, МГц;
Нижний предел измерений – 10 Гц
Основные технические характеристики
Разрядность дисплея4099
Отображение полярностиавтоматическое
Индикация перегрузки"OL" или "-OL"
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещейдополнительная погрешность ± 2,0%
Раскрытие клещей48 мм
Максимальный диаметр проводника45 мм
Класс защиты от перенапряженияCAT II 1000 В, CAT III 600 В
Рабочие условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %

- атмосферное давление
от 0°С до +50°С
80% при температуре от 0°С до +30°С
75% при температуре св. +30°С до +40°С
45% при температуре св. +40°С до +50°С
от 84,0 до 106,7 кПа
Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %

от +18°С до +28°С
от 30% до 80%
Температура хранения, °C
Влажность хранения, %
от -20°С до +60°С
до 80%
Степень загрязнения2
Питание2 батареи ААА 1,5 В
Параметры электрического питания:
- напряжение постоянного тока

3 В
Габаритные размеры (длина х ширина х высота) 242 х 77 х 52 мм
Масса0,235 кг

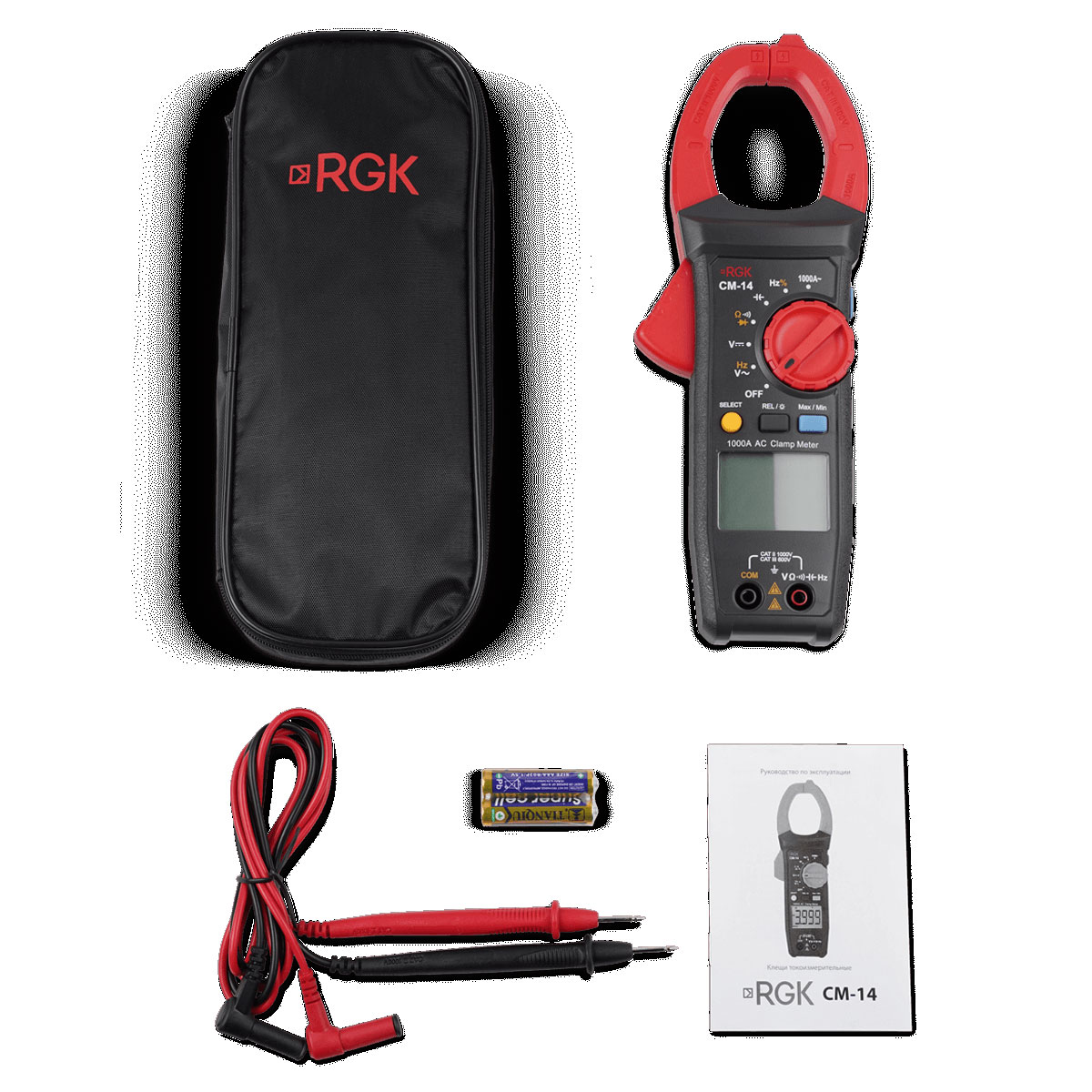

Комплектация

  • Токоизмерительные клещи RGK CM-14
  • Комплект тестовых проводов

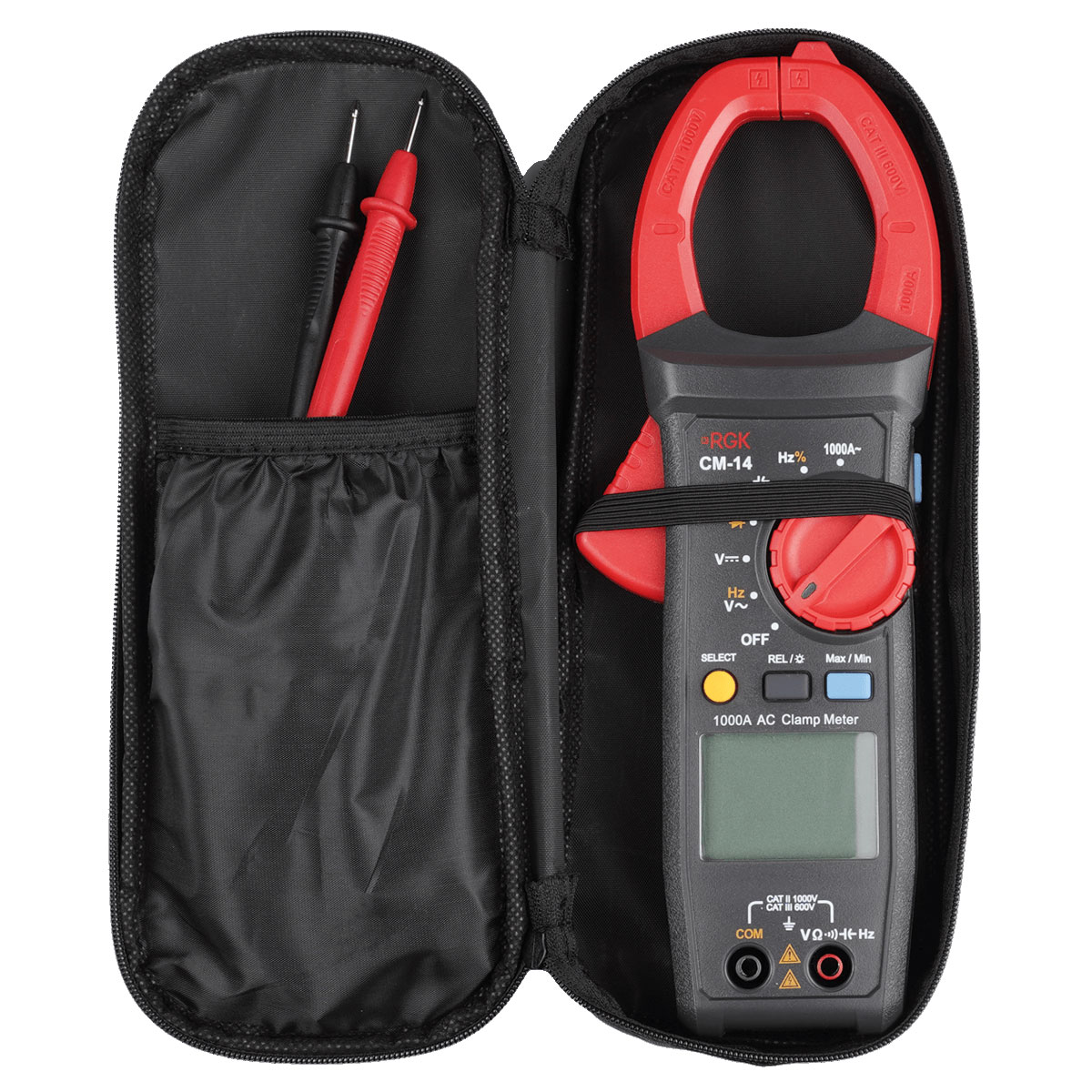

  • Мягкий чехол
  • Батарейка ААА - 2 шт
  • Руководство по эксплуатации
Файлы для скачивания
Руководство по эксплуатацииСкачать
