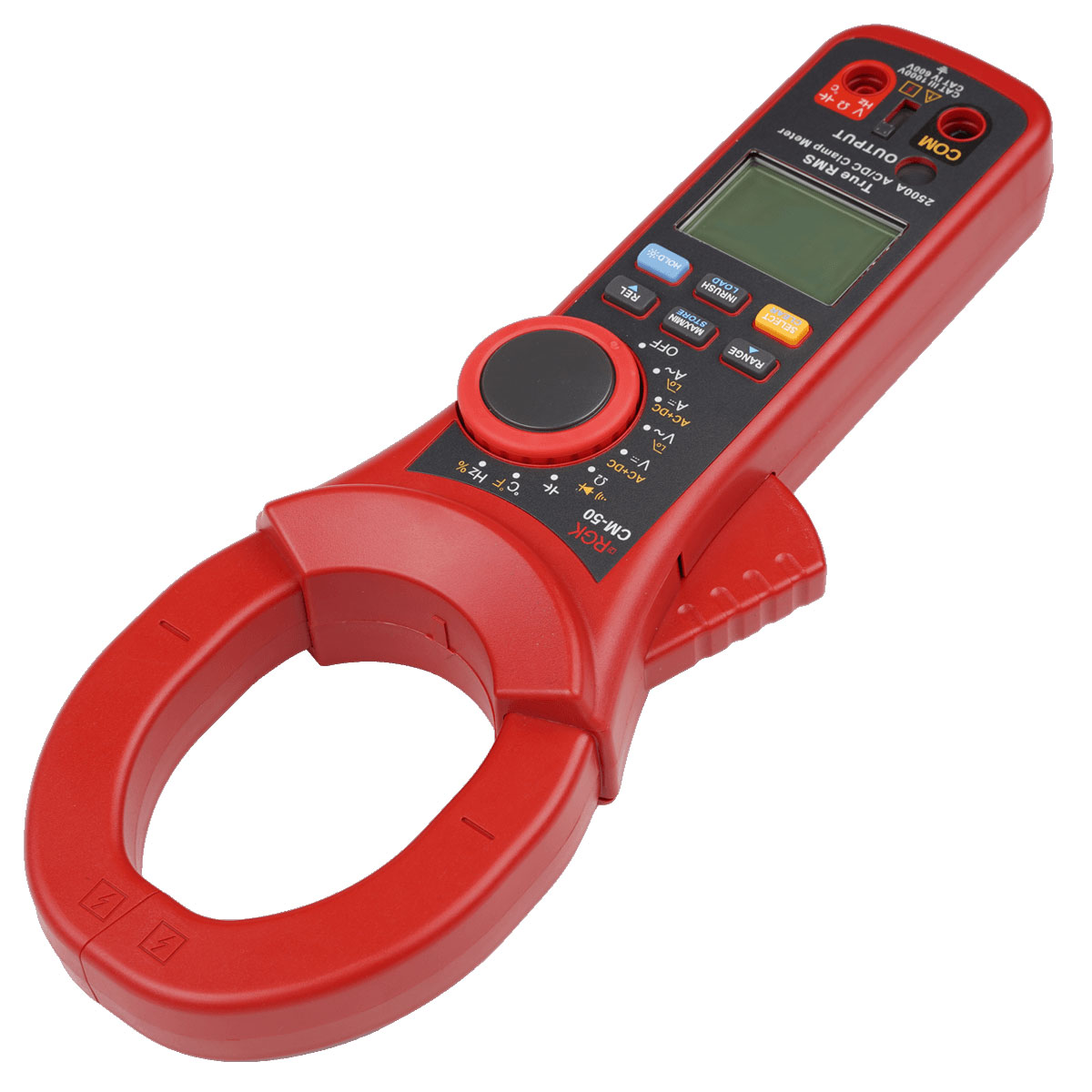

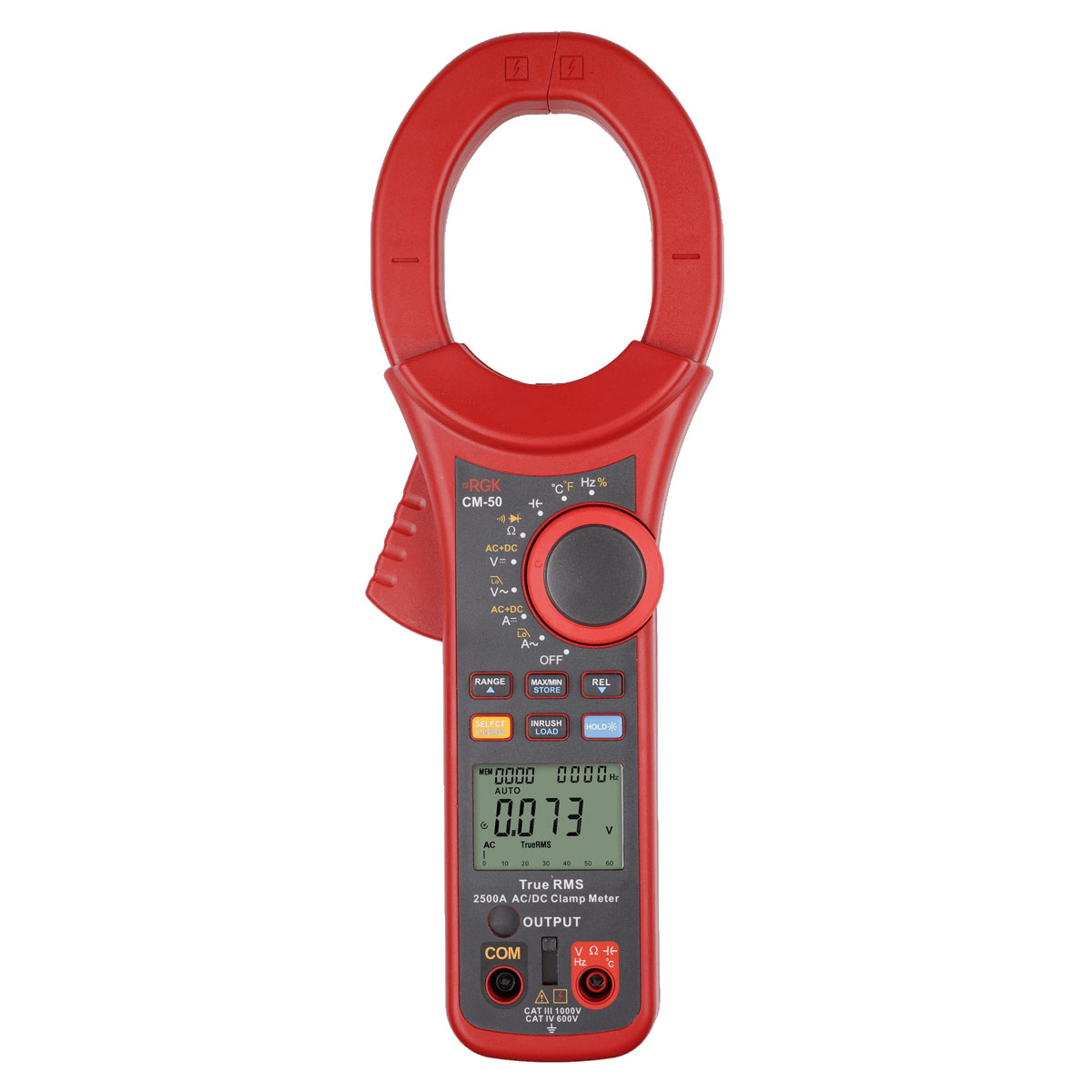

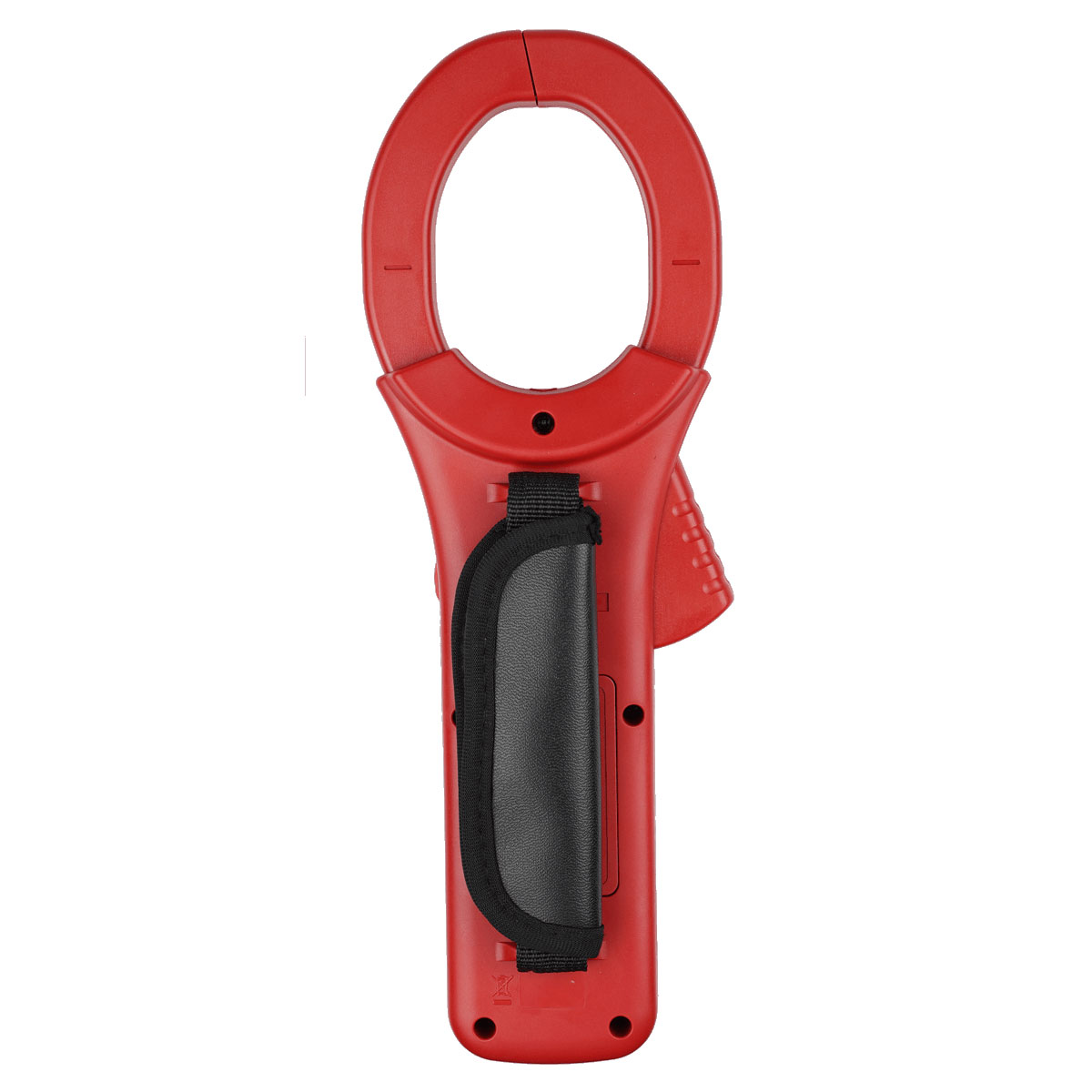

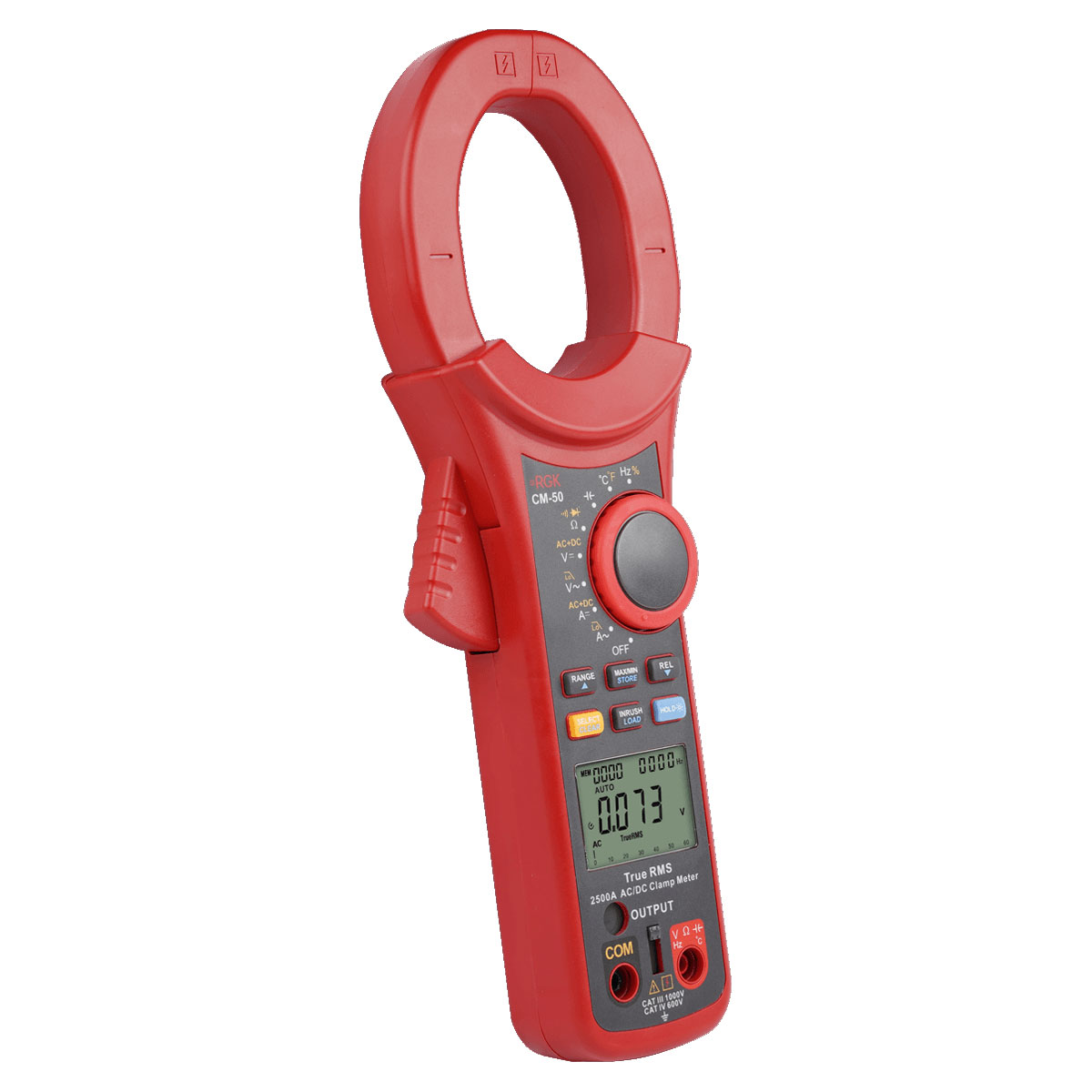

Токоизмерительные клещи RGK CM-50


Клещи токоизмерительные RGK CM-50 - профессиональный прибор для замеров силы тока бесконтактным методом. Широкие измерительные возможности и богатый функционал делают эту модель подходящим выбором для обслуживания промышленного оборудования и сетей.

Ключевые преимущества

  • Верхний предел рабочего диапазона - 2500A.
  • Возможность работы с проводниками большого сечения - ширина раскрытия захвата до 63 мм.
  • Технология True RMS - точные измерения независимо от формы сигнала.
  • Автоматический выбор рабочего диапазона и типа тока (постоянный или переменный).
  • Функционал мультиметра - определение различных параметров, тестирование компонентов, прозвонка.
  • Память на 1000 значений.

LPF

Встроенный в токовые клещи RGK CM-50 фильтр низких частот необходим для диагностики и ремонта инверторов и оборудования с частотно-регулируемым приводом.

INRUSH

Режим INRUSH используется для регистрации пускового тока, исследования переходных процессов и других кратковременных всплесков.

REL - относительные измерения

Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.

Аналоговый выход

Аналоговых выход позволяет подключить токовые клещи RGK CM-50 к осциллографу или другому оборудования для наблюдения и анализа формы сигнала.

Безопасность работ

Замеры выполняются без прямого контакта с высоконагруженным проводником и без нарушения его целостности. Модель относится к максимальному классу электробезопасности CAT IV 600V и подходит для тестирования оборудования промышленного класса.

Мобильный комплект

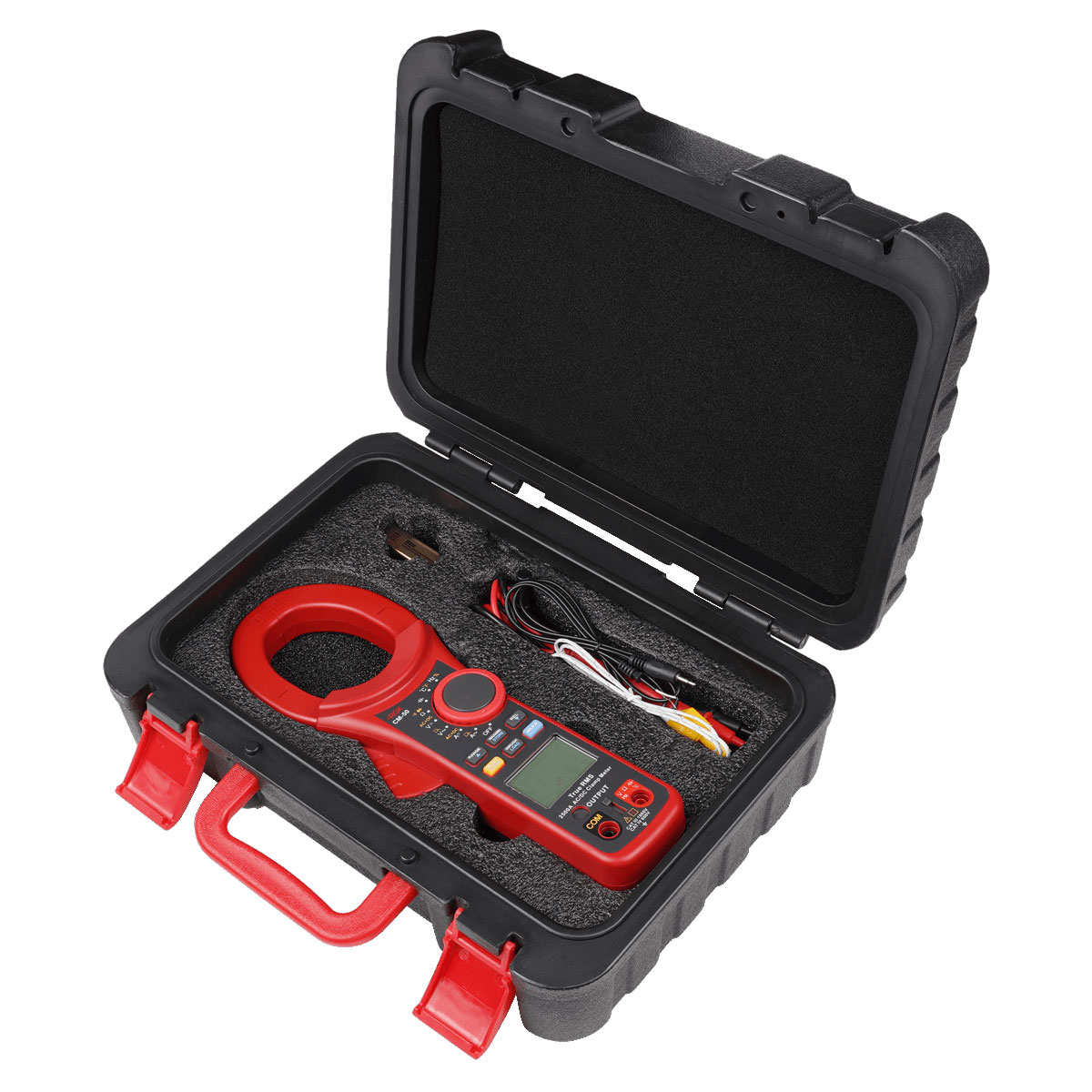

В набор входит все необходимое для работы - щупы, термопара и провод для аналогового подключения. Комплект токоизмерительных клещей RGK CM-50 поставляется в прочном кейсе - актуальное решение для выездной работы и полевых инспекций на производстве.



Технические характеристики

Параметры измерения силы постоянного тока
Пределы измерений, АРазрешение (единица младшего разряда (е.м.р.)), АПределы допускаемой основной абсолютной погрешности измерений, А
6000,1±(0,015●I+5 е.м.р.)
25001±(0,025●I+5 е.м.р.)
Примечание – I – измеренное значение переменного тока, А
Параметры измерения силы переменного тока
Пределы измерений, АРазрешение (единица младшего разряда (е.м.р.)), АПределы допускаемой основной абсолютной погрешности измерений, А
6000,1±(0,015●I+5 е.м.р.)
25001±(0,025●I+5 е.м.р.)
Примечание – I – измеренное значение переменного тока, А
Частотный диапазон: 50-60 Гц
Параметры измерения напряжения переменного тока
Пределы измерений, BРазрешение (единица младшего разряда (е.м.р.)), BПределы допускаемой основной абсолютной погрешности измерений, B
6,0000,001±(0,01●U+3 е.м.р.)
60,000,01
600,00,1
10001±(0,012●U+3 е.м.р.)
Примечание – U – измеренное значение напряжение переменного тока, В
Частотный диапазон: 40-400 Гц
Параметры измерения напряжения постоянного тока
Пределы измерений, BРазрешение (единица младшего разряда (е.м.р.)), BПределы допускаемой основной абсолютной погрешности измерений, B
6,0000,001±(0,005●U+2 е.м.р.)
60,000,01
600,00,1
10001±(0,01●U+2 е.м.р.)
Примечание – U – измеренное значение напряжение постоянного тока, В
Параметры измерения электрического сопротивления постоянному току
Пределы измеренийРазрешение (единица младшего разряда (е.м.р.)), BПределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
600,0 Ом0,1 Ом±(0,012●R+2 е.м.р.)*
6,000 кОм0,001 кОм±(0,01●R+2 е.м.р.)
60,00 кОм0,01 кОм
600,0 кОм0,1 кОм
6,000 МОм0,001 МОм±(0,012●R+2 е.м.р.)
60,00 МОм0,01 МОм±(0,015●R+2 е.м.р.)
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
* - в режиме относительных измерений
Параметры измерения электрической ёмкости
Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
60,00 нФ0,01 нФ±(0,03●С+5 е.м.р.)*
600,0 нФ0,1 нФ±(0,03●С+5 е.м.р.)
6,000 мкФ0,001 мкФ
60,00 мкФ0,01 мкФ
600,0 мкФ0,1 мкФ±(0,04●С+5 е.м.р.)
6,000 мФ0,001 мФ±(0,05●С+5 е.м.р.)
60,00 мФ0,01 мФне нормируется
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ
* - в режиме относительных измерений
Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар)по ГОСТ Р 8.585-2001 (термопара типа K)
Пределы измерений, °СРазрешение (единица младшего разряда (е.м.р.)) , °СПределы допускаемой основной абсолютной погрешности измерений, °С 1)
от –40 до +401±(0,02●T+10 е.м.р.)
от +40 до +400±(0,01●T+10 е.м.р.)
от +400 до + 1000±0,025●T
Примечание – T – измеренное значение температуры, °С;
1) – погрешность нормирована без учета погрешности используемой термопары
Параметры измерения частоты
Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
60,00 Гц0,001 Гц±(0,001●F+3 е.м.р.)
600,0 Гц0,01 Гц
6,000 кГц0,0001 кГц
60,00 кГц0,001 кГц
600,0 кГц0,01 кГц
6,000 МГц0,0001 МГц
40,00 МГц0,001 МГц
Примечания:
F – измеренное значение частоты, Гц, кГц, МГц;
Нижний предел измерений – 10 Гц
Общие характеристики
Разрядность дисплея6000
Отображение полярностиавтоматическое
Индикация перегрузки"OL" или "-OL"
Скорость выборки3 измерения в секунду
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещейДополнительная погрешность ± 1,0%
Раскрытие клещей63 мм
Максимальный диаметр60 мм
Класс защитыCAT III 1000 В, CAT IV 600 В
Рабочие условия измерений:
- температура окружающего воздуха
- относительная влажность воздуха


- атмосферное давление

от 0 до +50 °С
80% при температуре от 0 до +30 °С
75% при температуре св. +30 до +40 °С
85% при температуре св. +40 до +50 °С
от 84,0 до 106,7 кПа
Нормальные условия измерений:
- температура окружающего воздуха
- относительная влажность воздуха

от +18 до +28 °С
80 %
Температура хранения
Влажность хранения
от -20 до +60 °C
80 %
Питание1 батарея 6LF22
Параметры электрического питания:
- напряжение постоянного тока

9,0 B
Габаритные размеры298 х 107 х 47 мм
Масса0,726 кг

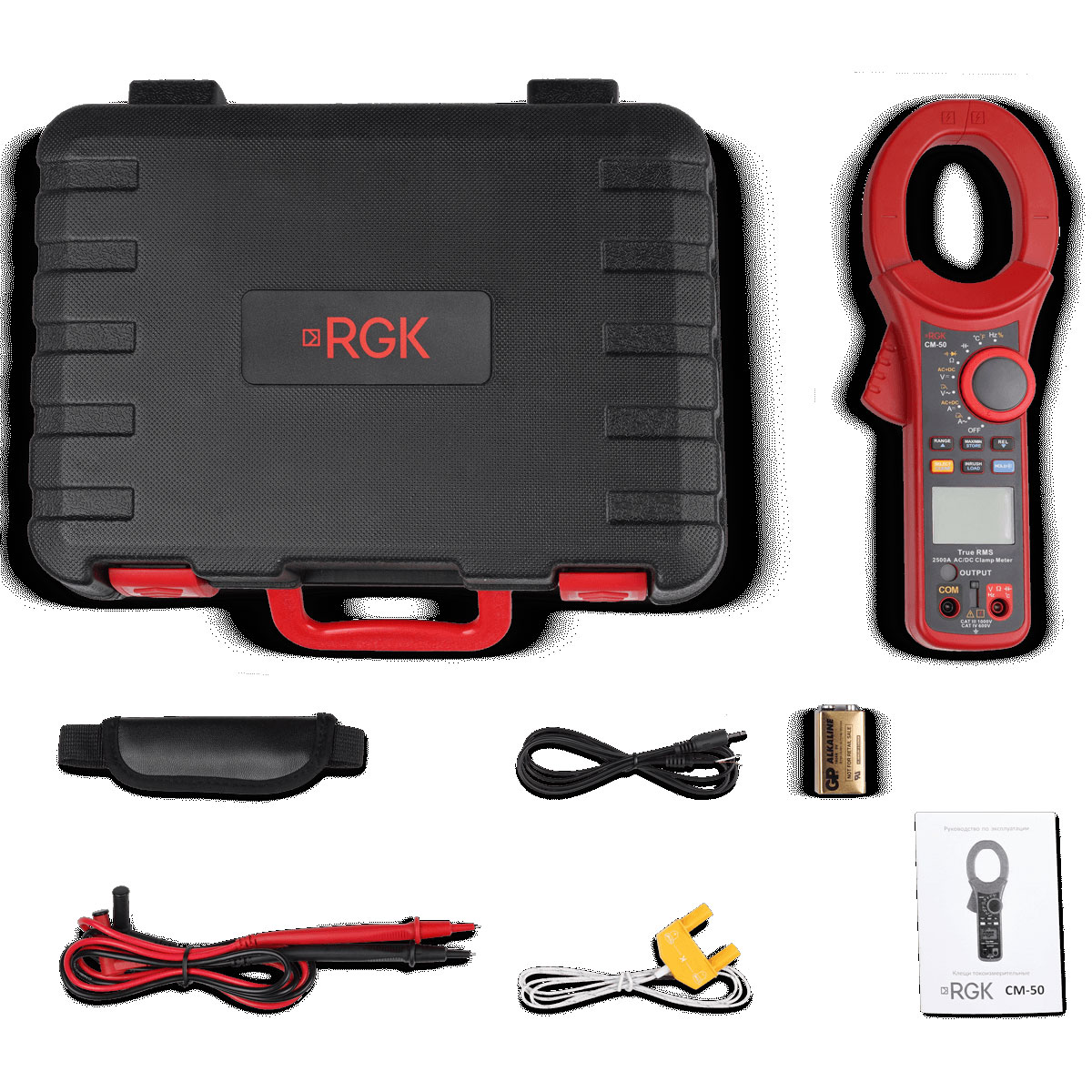

Комплектация

  • Клещи токоизмерительные RGK CM-50
  • Комплект тестовых проводов
  • Термопара типа K
  • Кабель с разъемом TS
  • Наручный ремень
  • Кейс
  • Батарея питания, 9 В
  • Руководство по эксплуатации
