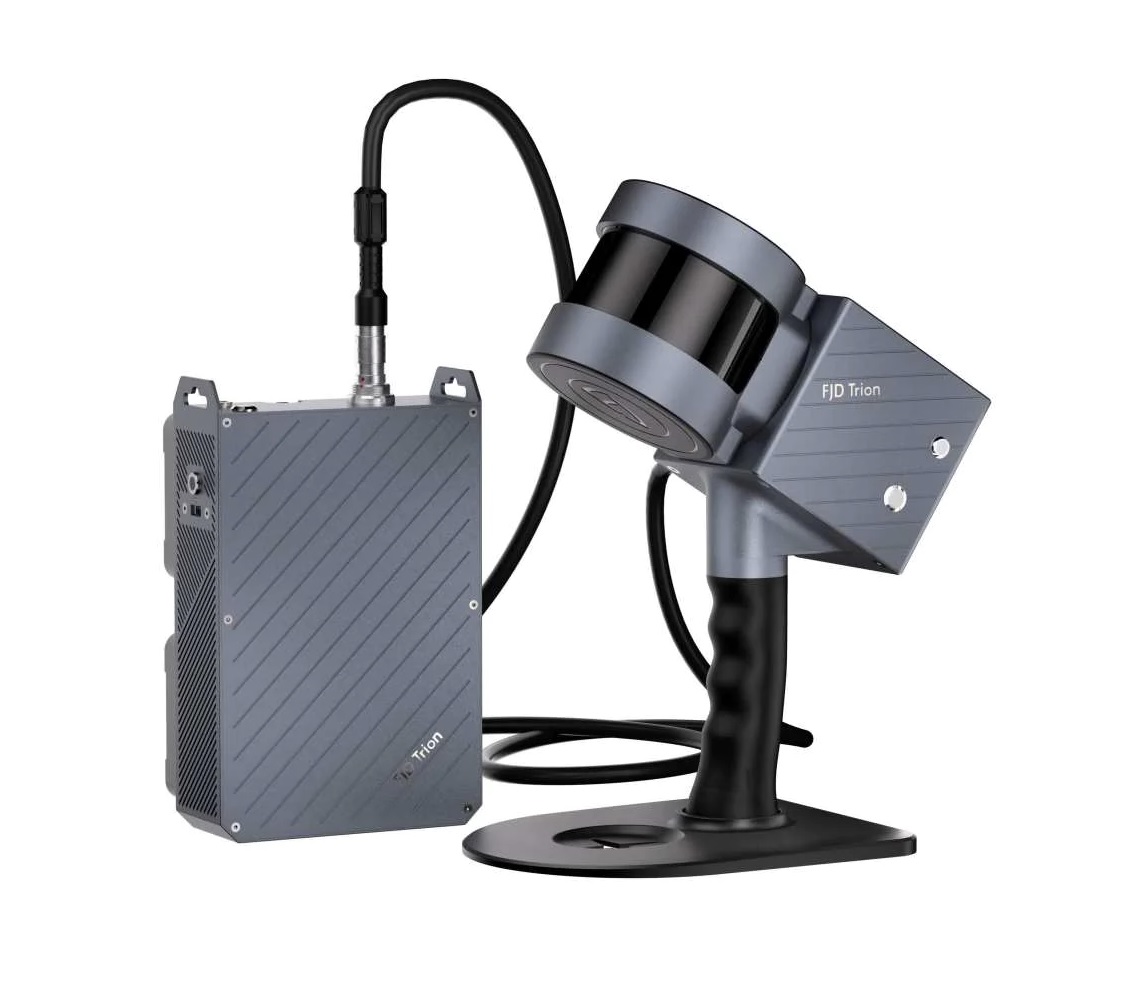

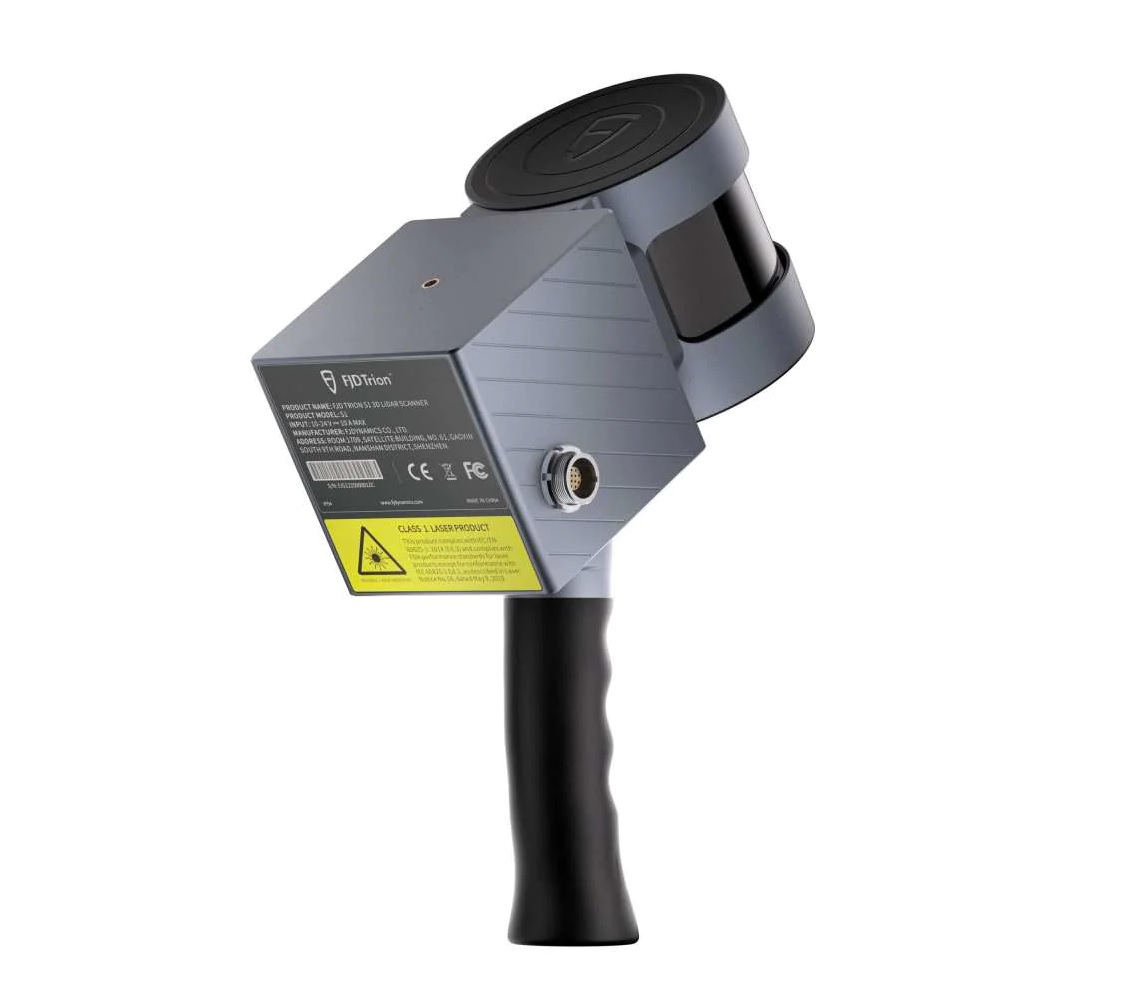

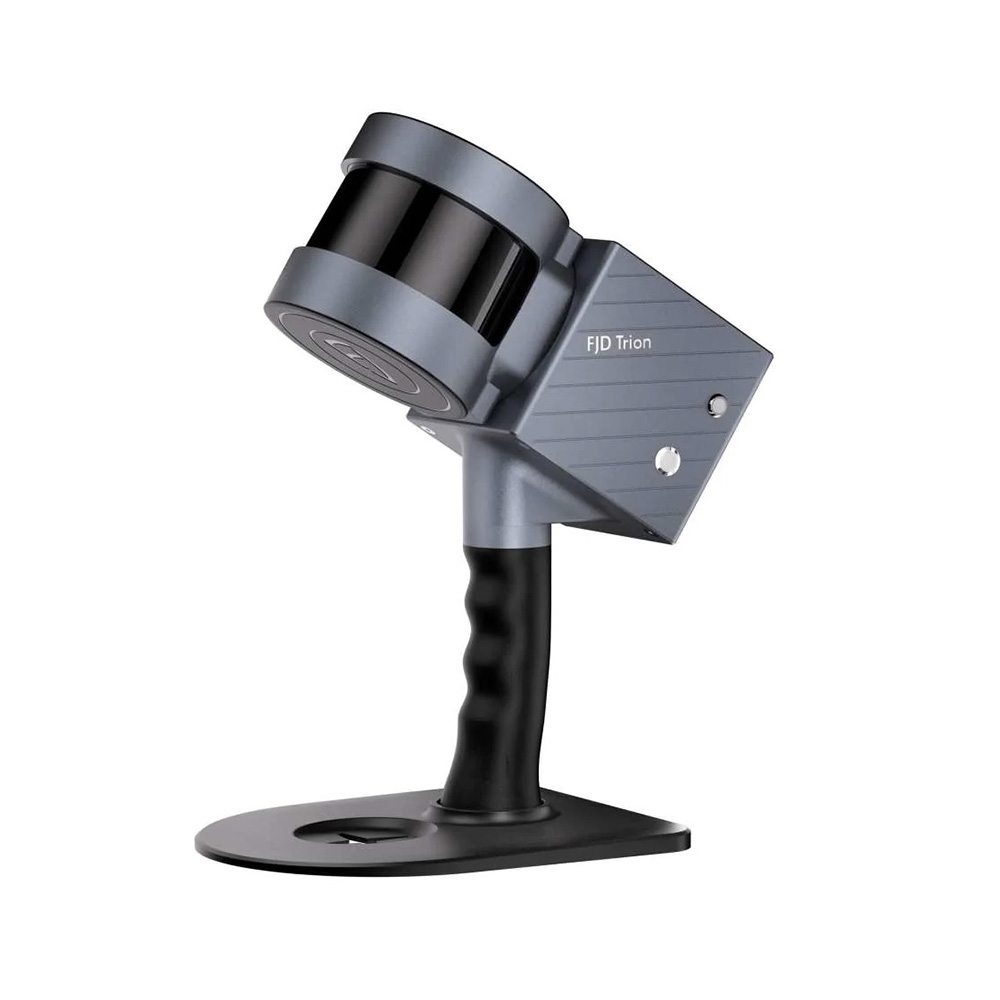

Лазерный сканер Slam FJD Navmopo S1

Лазерный сканер Slam FJD Navmopo S1 - представляет собой мобильный лазерный сканер, работающий по технологии SLAM. Он работает по принципу одновременного определения своего место положения и дополнения карты (облака) окружающего пространства, простыми словами сканер каждый момент времени сканирует окружающее пространство вокруг себя и слой за слоем дополняет облако точек на всем пути. В NAVMOPO S1 имеется инерциальная система (IMU), которая помогает сканеру определять свое местоположение в пространстве.

Сканер NAVMOPO S1 можно оснастить камерой 360, стабилизационным жилетом, компоновать с GNSS приемником и рюкзаком и получать мобильную сканирующую систему.

Особенности

• 320 000 точек в секунду;
• точность 1 см;
• 16 канальный лидар;
• инерциальная система (IMU);
• дальность 120 м;
• облако точек в режиме реального времени;
• геопривязка;
• легкий и портативный;
• два аккумулятора емкостью 9120 мАч каждый с возможностью горячей замены.

Облако точек в режиме реального времени

Использование SLAM технологии позволяет отображать облако точек в режиме реального времени на смартфоне.

Большая дальность сканирования

Благодаря современному лидару сканер S1 позволяет выполнять точные 3D-измерения различных объектов на расстоянии до 120 метров. Угол обзора по вертикали 360°, по горизонтали 270°.

Два аккумулятора в комплекте

Два аккумулятора с возможностью горячей замены обеспечивает бесперебойную работу сканера в течении 8 часов.

Портативность

Легкий и компактный прибор, его можно переносить, как в кейсе, так и в рюкзаке. Он легко помещается в ручную кладь.

Программное обеспечение NAVMOPO Scan для управления сканером

На смартфон устанавливается программное обеспечение для управления сканером NAVMOPO Scan, оно позволяет:

• отображать файлы проектов, объем памяти, время автономной работы;
• визуализирует облако точек в режиме реального времени;
• отслеживать состояние GNSS приемника;
• управляет файлами и импортировать их.

NAVMOPO Model - программное обеспечение для постобработки облака точек

Программное обеспечение NAVMOPO Model - это профессиональный инструмент для обработки данных лазерного сканирования, с ее помощью вы можете делать:

• регистрировать (сшивать) облака;
• чистить облако (удалять ненужные объекты и участки);
• "сажать" облако точек по маркам в нужную систему координат;
• делать разрезы и сечения;
• обводить контур по сечению и выгружать в DXF;
• выполнять подсчет объемов;
• выполнять автоматическое распознавание деревьев и вычислять показатели лесного массива, таких как биомасса и объем ствола;
• импортировать данные в форматах: LAS, e57.

Аксессуары для получения более качественных данных

• Камера 360 - камера NAVMOPO делает качественные цветные панорамы и позволяет раскрашивать облако точек по ним;
• Рюкзак - рюкзак NAVMOPO с GNSS приемником V1 позволяет получить облако точек в системе координат с точностью 1,5 см. Работает в режиме RTK;
• Стабилизационный жилет - он снижает нагрузку на оператора, помогает вести съемку в движении, свободно перемещаться со сканером, уменьшает колебания, в результате чего облако точек получается более качественным.

Область применения лазерного сканера

В помещении, на улице и под землей:

• съемка зданий и сооружений;
• создание поэтажных планов;
• съемка зданий и сооружений для экспертизы;
• съемка прилегающих территорий для благоустройства;
• топография;
• съемка промышленных территорий;
• подсчет объемов складов сыпучих материалов;
• маркшейдерский замеры;
• съемка подземных и наземных выработок.

Технические характеристики

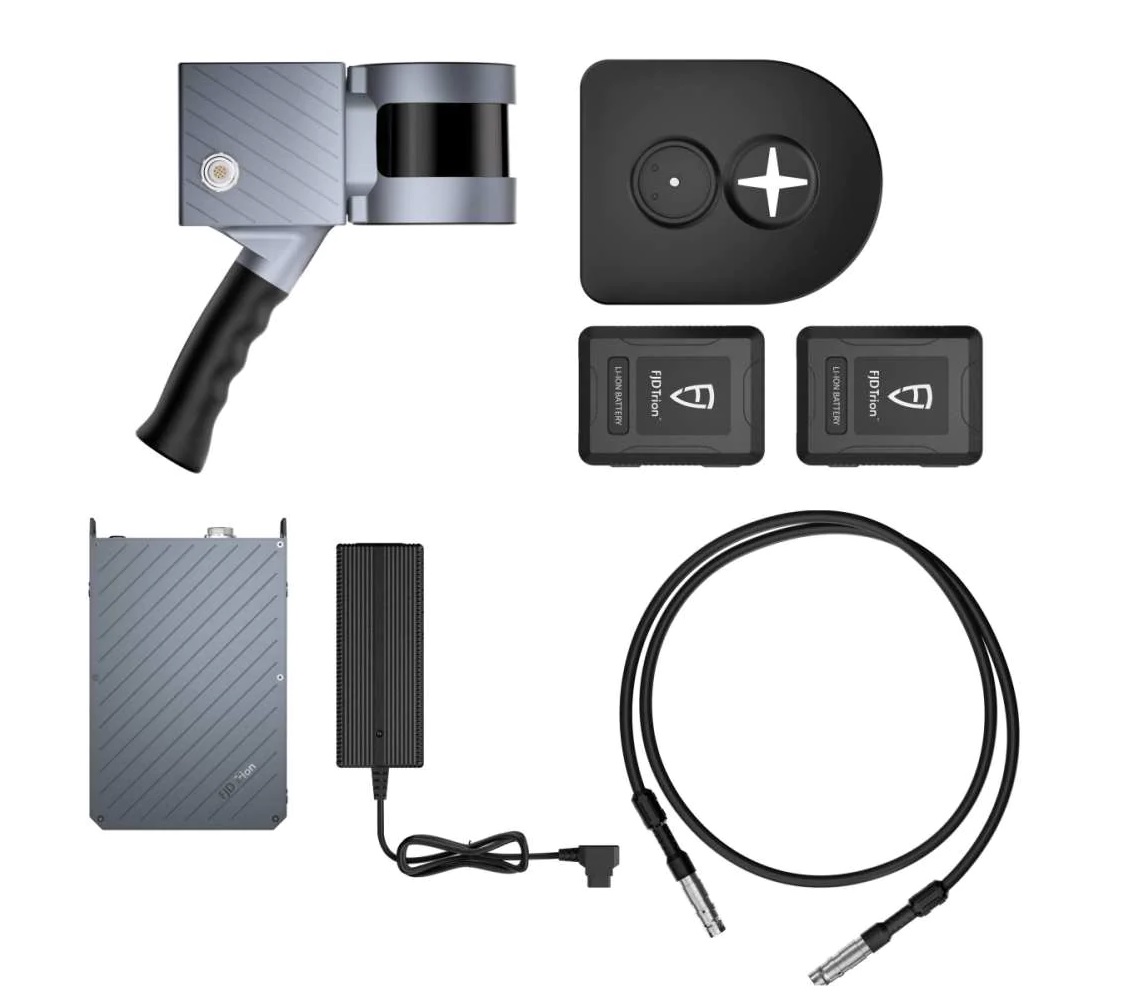

Комплектация

• лазерный сканер – 1 шт.;
• блок управления – 1 шт.;
• подставка для геопривязки – 1 шт.;
• плечевой ремень – 1 шт.;
• основной кабель – 1шт.;
• аккумулятор – 2 шт.;
• зарядное устройство – 1 шт.;

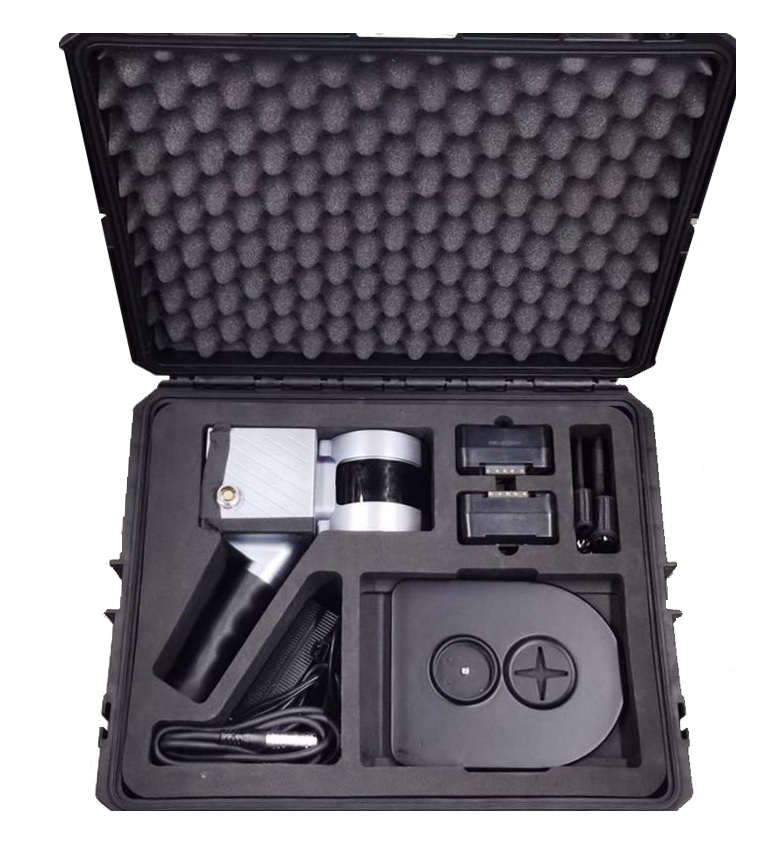

• транспортировочный кейс – 1 шт.;
• программное обеспечение для управления сканером NAVMOPO Scan – 1 шт.;
• программное обеспечение для обработки облаков NAVMOPO Model – 1 шт.

Дополнительные аксессуары

• камера 360;
• рюкзак с GNSS приемником;
• стабилизационный жилет.
