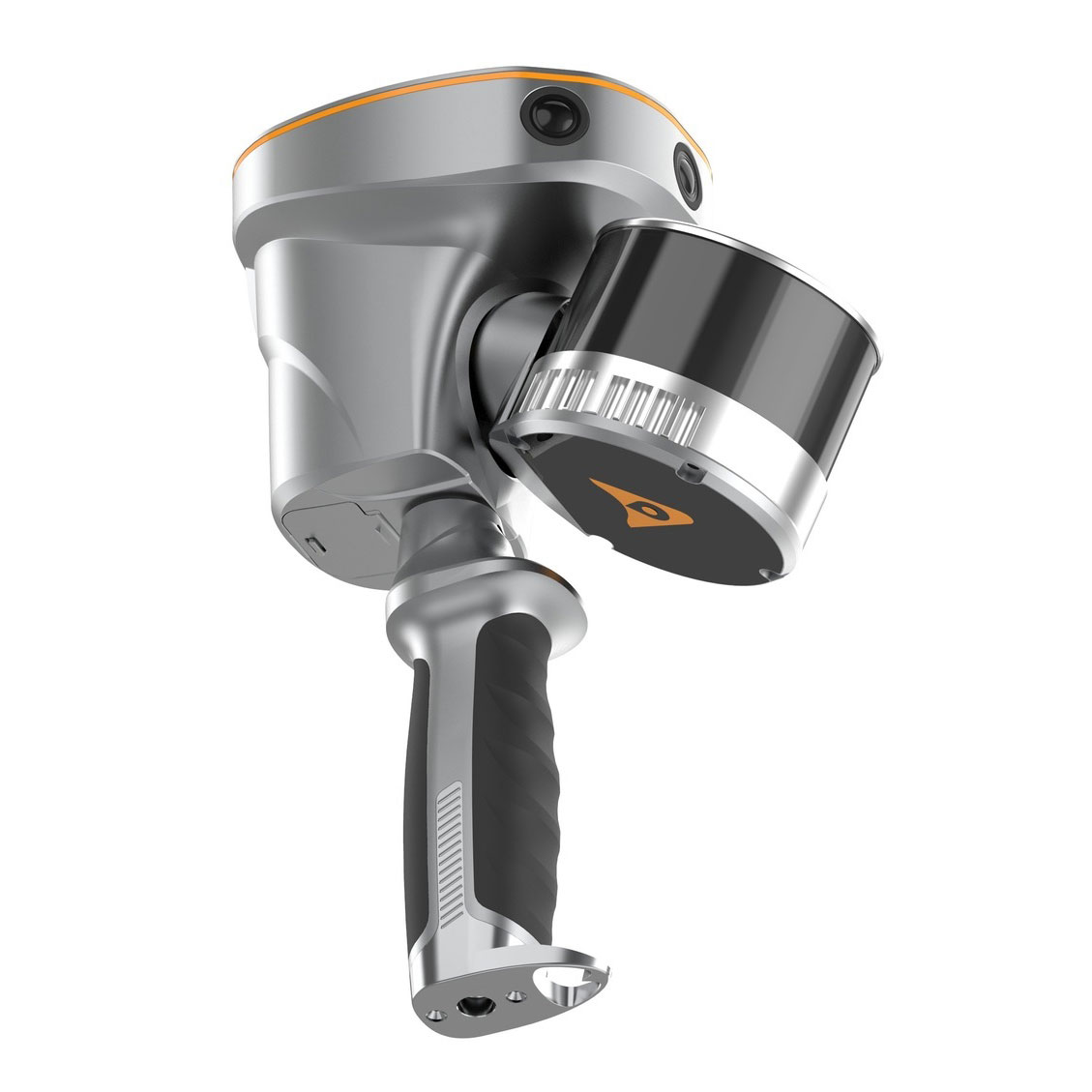

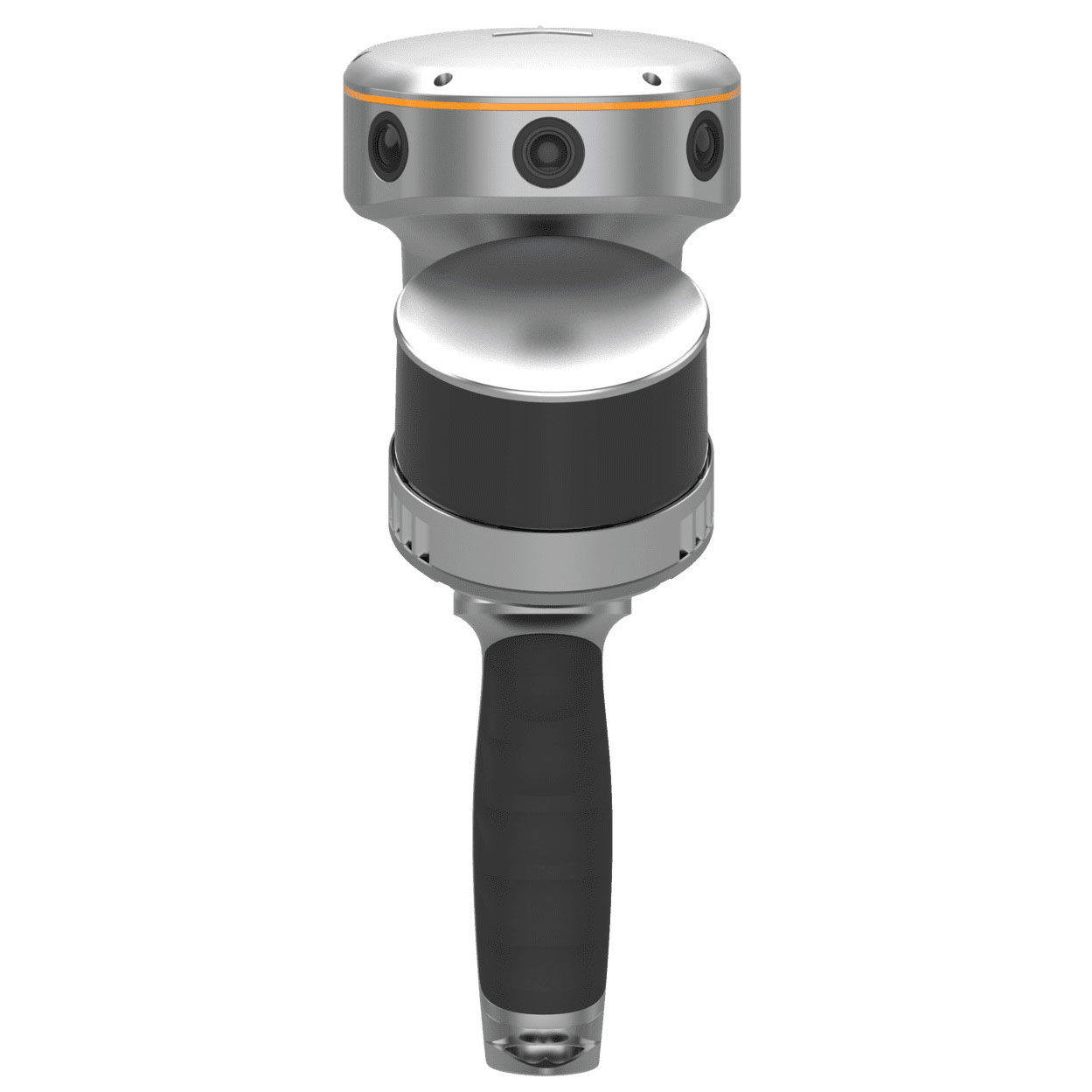

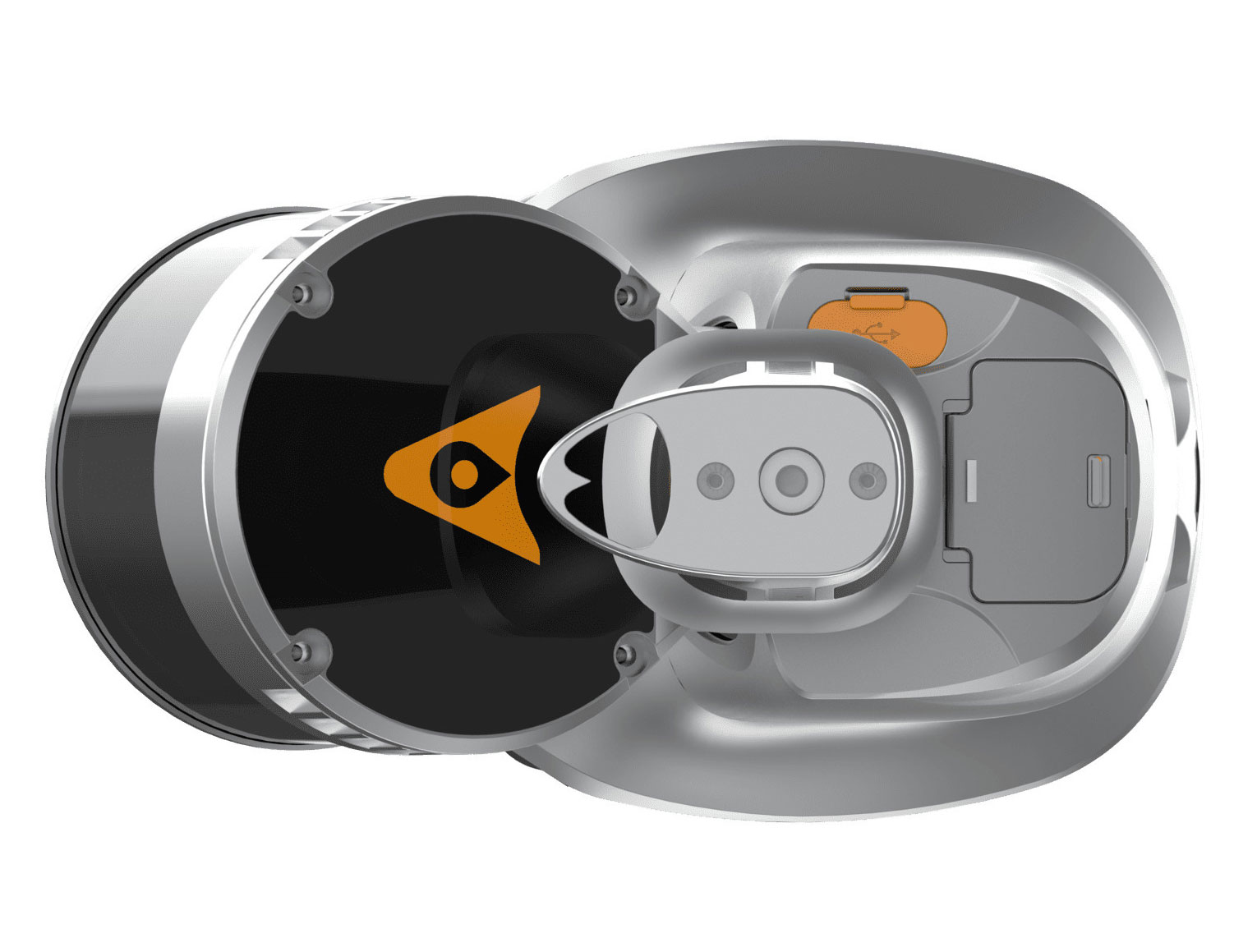

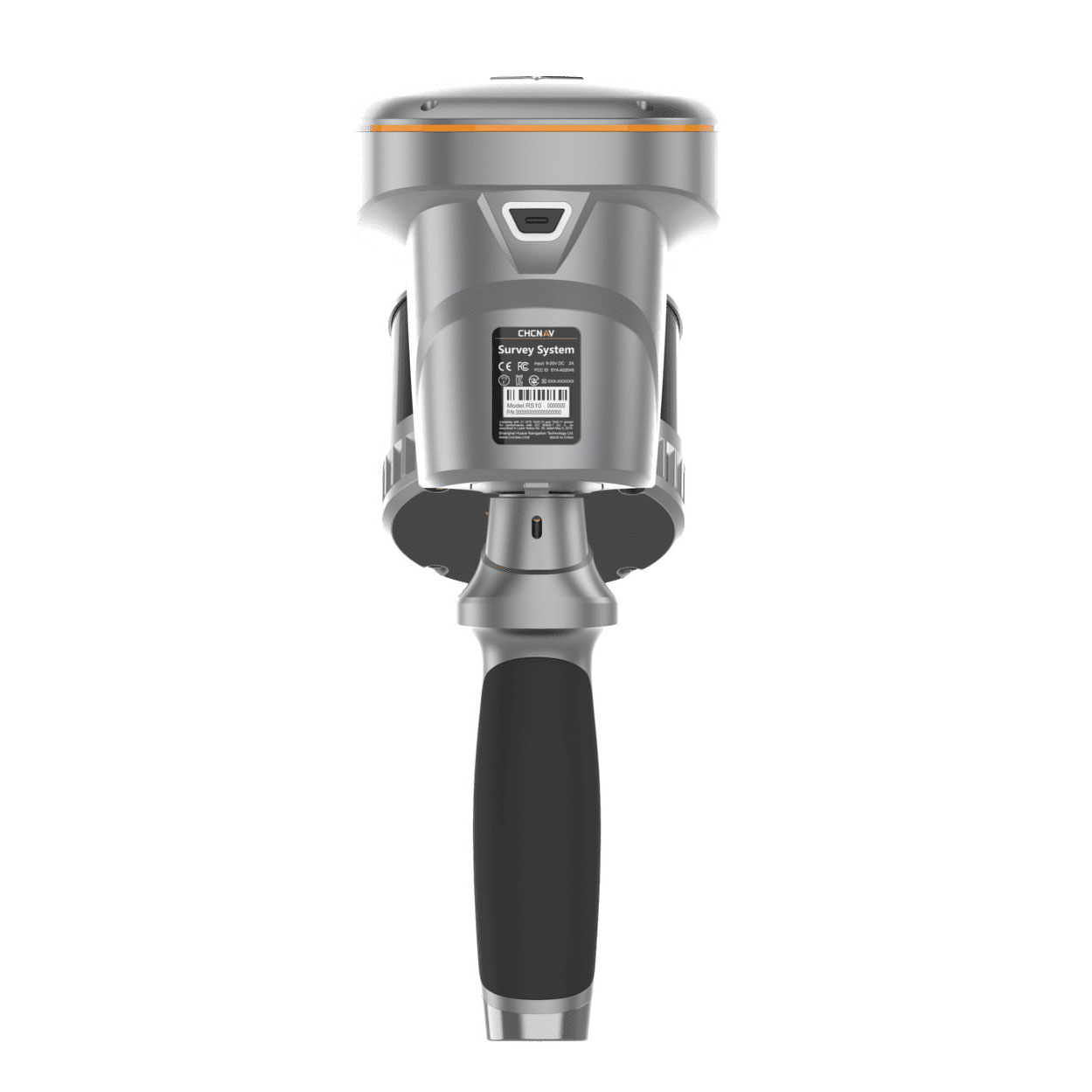

GNSS-RTK сканер Slam CHCNAV RS10

GNSS-RTK сканер Slam CHCNAV RS10
GNSS-RTK сканер Slam CHCNAV RS10
GNSS-RTK сканер Slam CHCNAV RS10
GNSS-RTK сканер Slam CHCNAV RS10
GNSS-RTK сканер Slam CHCNAV RS10
GNSS-RTK сканер Slam CHCNAV RS10
2 800 000 руб.


Запросить счет

CHCNAV RS10 - это новое устройство, которое помогает делать измерения точнее и эффективнее. Оно объединяет технологии ГНСС-RTK, лазерного сканирования SLAM и визуального позиционирования в единую платформу. Это позволяет специалистам в области геодезии, строительства, BIM, архитекторам, маркшейдерам и другим профессионалам выполнять 3D-сканирование как внутри, так и снаружи помещений.

RS10 можно выполнять измерения точек в зонах с плохим приёмом сигналов спутниковых систем  или даже при отсутствии сигнала него, так как обеспечивается новый уровень гибкости и точности в работе. Устройство поддерживает как традиционную RTK-съёмку, так и трехмерную оцифровку реальности, что упрощает полевые работы и повышает качество данных.

Объединение RTK и SLAM для повышения точности измерений

RS10 разработан компанией CHCNAV после многих лет работы над технологиями GNSS и SLAM. ГНСС-приёмник использует новую конструкцию антенны с улучшенной стабильностью фазового центра 4-го поколения, что позволяет обеспечить точность позиционирования RTK менее 3 см в сложных условиях. Кроме того, в RS10 встроен высокоточный LiDAR и три HD-камеры, что позволяет проводить абсолютно точные измерения с точностью до 5 см в любых условиях. Это устройство предоставляет профессионалам инструменты, необходимые для сбора больших и точных данных, от архитектурных проектов до сложных инфраструктурных решений.

SLAM в реальном времени

RS10 - это устройство, которое может создавать облако точек и определять местоположение объектов в реальном времени. Оно оснащено мощным процессором, который позволяет ему выполнять одновременное определение местоположения и построение облака точек в реальном времени. Это значит, что вы можете получать облака точек с географической привязкой прямо в поле, без необходимости дополнительной обработки данных. Пользователи могут вносить изменения в процессе работы, чтобы получить более точные результаты. RS10 может выполнять измерения в одном проекте для больших территорий площадью до 13 000 квадратных метров, что делает его идеальным для быстрых и сложных проектов, где важны скорость и детальность полученных данных.

Эффективный рабочий процесс без замыкания полигонов

Интеграция высокоточных технологий GNSS (глобальной навигационной спутниковой системы) и SLAM (метода одновременного определения местоположения и построения карт) позволяет устранить необходимость традиционного для SLAM замыкания полигонов, которое часто увеличивает время сбора данных. Благодаря этому обеспечивается улучшенное планирование маршрута без замыканий, что оптимизирует сбор полевых данных и значительно сокращает время на измерения.

Бесшовный переход из открытых мест в помещения

RS10 выполняет сбор данных как на улице, так и внутри помещений. При этом вы можете использовать единую систему координат, процесс перехода снаружи внутрь зданий происходит бесшовно. Пользователи могут выбрать нужную систему координат с помощью приложения SmartGo или программного обеспечения LandStar. Это позволяет им собирать данные последовательно, просто и точно.

Технология SFix — ГНСС измерения без спутников

Инновационная технология SFix позволяет определять координаты точек даже в условиях слабого сигнала GNSS или в его отсутствии. Это происходит благодаря работе ГНСС-приёмника в режиме RTK-ровера с использованием данных, получаемых от SLAM и видеокамер. Технология SFix обеспечивает точность до 5 см в течение 1 минуты после пропадания данных со спутников. Это открывает новые возможности для съемки внутри помещений и городской застройки в режиме RTK-ровера.

Технология Vi-LiDAR для бесконтактных измерений

Технология Vi-LiDAR позволяет проводить измерения бесконтактным способом. Она использует комбинацию возможностей GNSS-ровера и лазерного сканирования. Для этого нужно выбрать точку на изображении в программе LandStar. Затем система автоматически рассчитает трехмерные координаты этой точки в реальном времени. Точность измерений составляет до 5 см в пределах 15 метров.

Готов для пользователей RTK

Прибор работает под управлением LandStar8, которая помогает выполнять традиционные геодезические задачи быстрее и проще. Для использования прибора текущих пользователям LandStar не требуется много времени на обучение.

Батарея с возможностью горячей замены

Устройство работает 60 минут от одной батареи, что очень удобно - можно быстро заменить батарею, не выключая устройство.

Отображение точности прямо в поле

При работе в SmarGo вы в режиме реального времени видите, насколько точно получились данные сканирования в реальном времени.

Автоматическая векторизация

С помощью системы CoProcess можно отправить данные с прибора RS10 в программу CoProcess. Там эти данные можно быстро превратить в чертежи.



Технические характеристики

Размеры, мм 178×126×213
СКП абсолютная в плане <5 см
СКП абсолютная по высоте <5 см
Точность относительная <1 см
Масса, кг 1.9 (включая ГНСС-приемник и батарею)
Сбор данных без необходимости замыкания полигонов Поддержка
Отображение точности в реальном времени Поддержка
Поле зрения 360° × 270°
Класс лазерного излучения 1 (в соответствии IEC 60825-1:20145)
Количество каналов лазера 16
Шум, см 2
Частота измерений, Гц 10
Количество отражений До 2
Скорость сканирования, точек в секунду 320 000
Максимальная дальность сканирования, м 120
Минимальная дальность, м 0.05
Минимальная дальность работы 80 м, отражательная способность > 10% (каналы 5 - 12)
Поле зрения лазера (вдоль) 360°
Поле зрения лазера (поперек) 30° (от -15° до +15°)
Длина волны 905 нм
Угловое разрешение 0.18° (10 Гц)
ГНСС-плата Трёхчастотная, ГЛОНАСС, GPS, BeiDou, Galileo, 5 Гц
СКП PPK в плане: 3 mm + 1 ppm RMS, по высоте: 5 mm + 1 ppm RMS
СКП Статика в плане: 2.5 мм + 0.5 мм/км, по высоте: 5.0 мм + 0.5 мм/км
Визуальное позиционирование Поддержка
Автоматическая инициализация Поддержка
Частота обновления данных 200 Гц
СКП определения местоположения без потери сигнала ГНСС 0.005 градусов крен/тангаж, 0.010 градусов - курс; 1 см в плане, 2 см по высоте
ПО для сбора геопространственных данных CoPre, CoProcess, LandStar
Количество камер 3
Тип фотокамеры Встроенная, калиброванная со сканером
Разрешение камеры 15 Мп (5 Мп*3), 2592 × 1944
Эффективные пиксели фотокамеры 2.0 мкм
Поле зрения камеры 210°×170°
Память 512 Гб
Рабочая температура от -20 °C до +50 °C
Температура хранения от -20 °C до +60 °C
Класс пыле-влаго защиты IP64 (в соответствие IEC 60529)
Влажность (рабочая) 80%, без конденсации
Тип питания Сменные батареи, поддержка горячей замены
Время работы от одной батареи 60 мин
Входное напряжение, В 9-20 (пост.ток)
Мощность, Вт 24.48
Энергопотребление, Вт 30



Комплектация

  • ГНСС-RTK сканер – 1 шт.;
  • Планшет LT800 – 1 шт.;
  • Батарея с уровнем заряда аккумулятора – 4 шт.;
  • Зарядное устройство – 1 шт.;
  • Кабель передачи данных USB3.0 TYPE-C – 1 шт.;
  • Ручка для переноски, установлена на RS10 – 1 шт.;

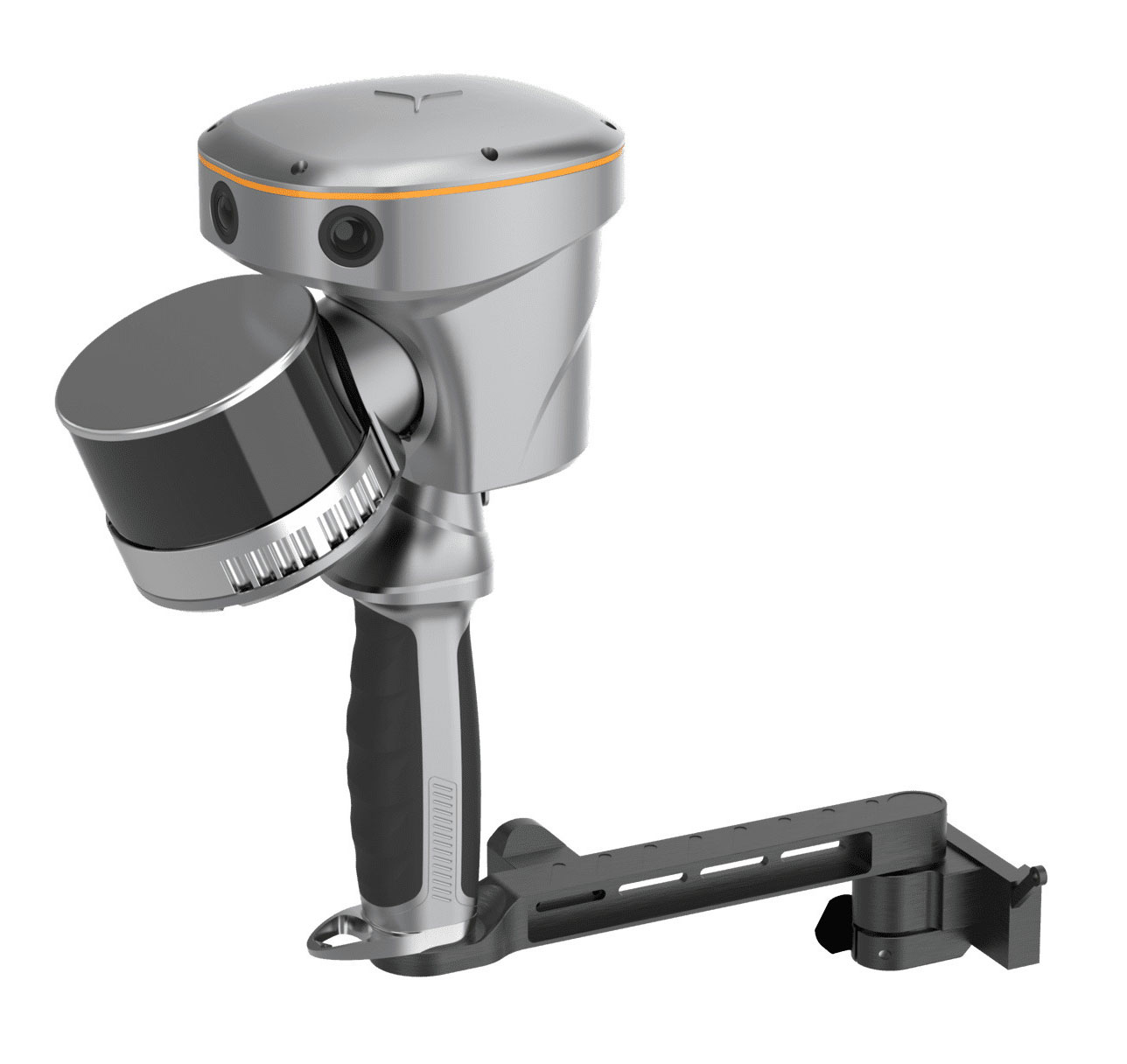

  • Крепление планшета без ответной части на веху – 2 шт.;

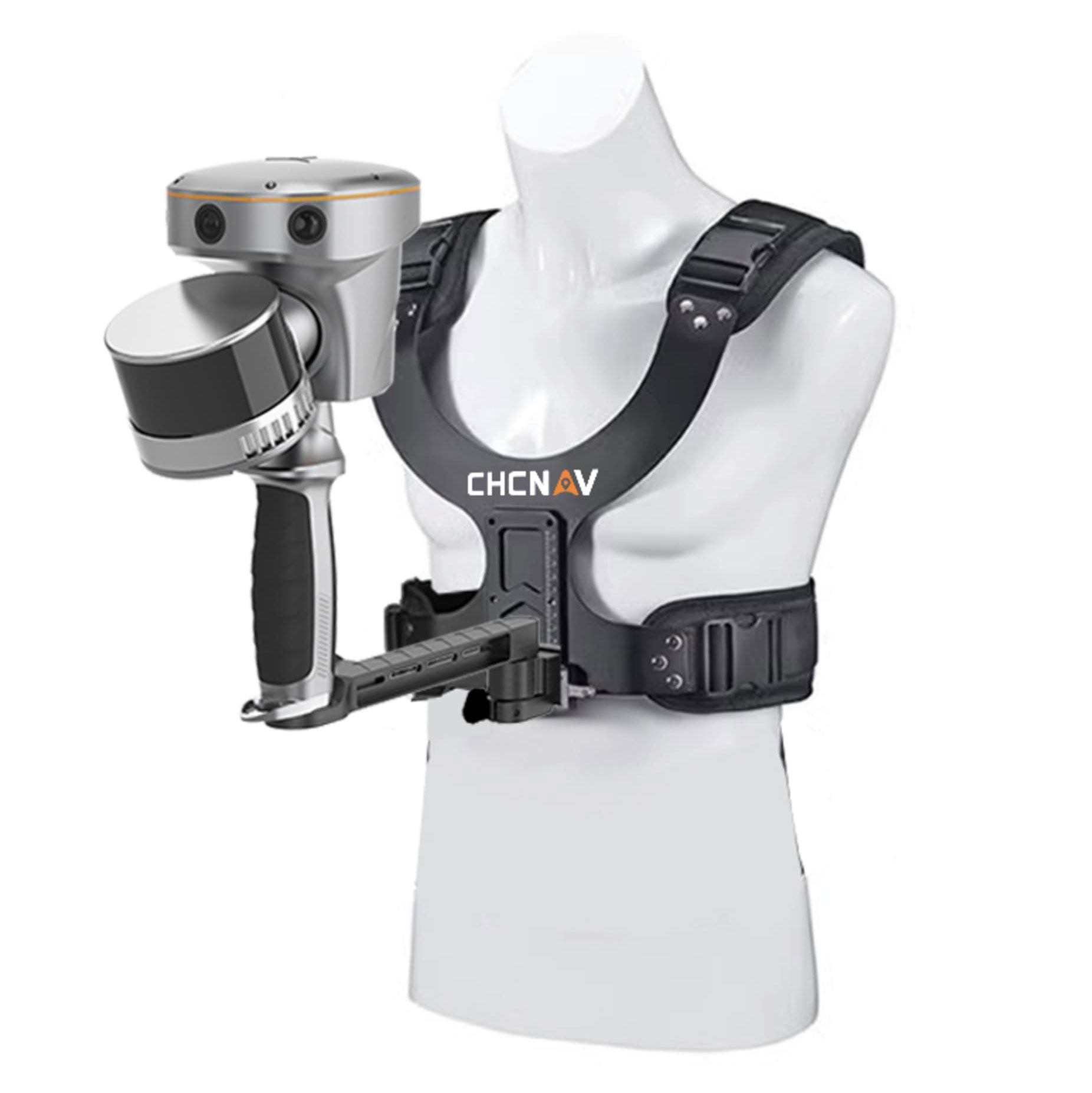

  • Крепление для переноски RS10 на плечах – 1 шт.;
  • Жесткий кейс для транспортировки – 1 шт.;
  • Салфетки для очистки – 1 шт.
  • CoPre базовая версия с опцией обработки данных SLAM на USB носителе. Постоянная лицензия – 1 шт.
  • Сертификат о тестировании на точность – 1 шт.
