Кабеледефектоискатель Атлет ТЭК-227АН
Назначение кабеледефектоискателя Атлет ТЭК-227АН
Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения.
Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.
Комплект с мощным генератором.
Решаемые задачи кабеледефектоискателем Атлет ТЭК-227АН
- Поиск кабеля пассивным методом.
- Обнаружение места прохождения скрытых коммуникаций.
- Поиск мест повреждений кабеля акустическим способом.
- Поиск мест повреждений кабеля электромагнитным способом.

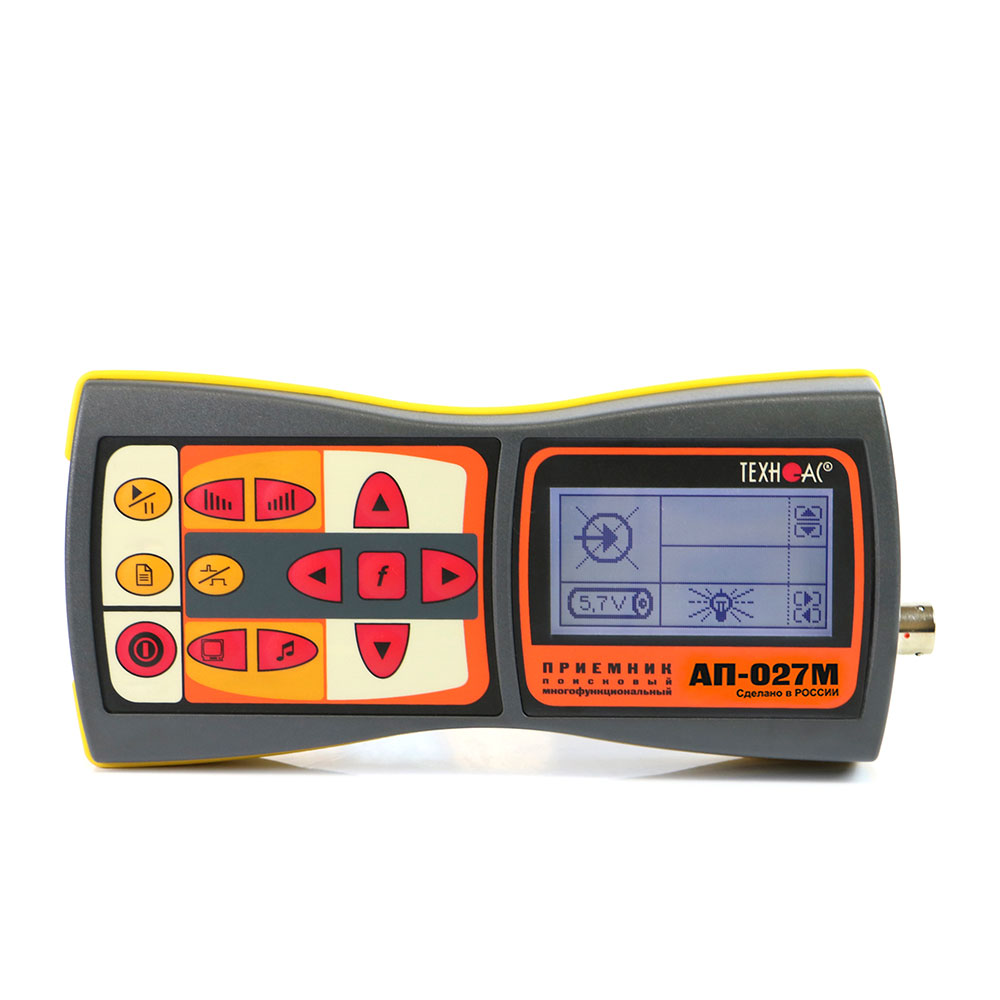

Особенности приемника АП-027М
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
- Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
- При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.
Характеристики трассопоискового приемника АП-027М
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация |
ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
| Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны - синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание |
напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
|
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |

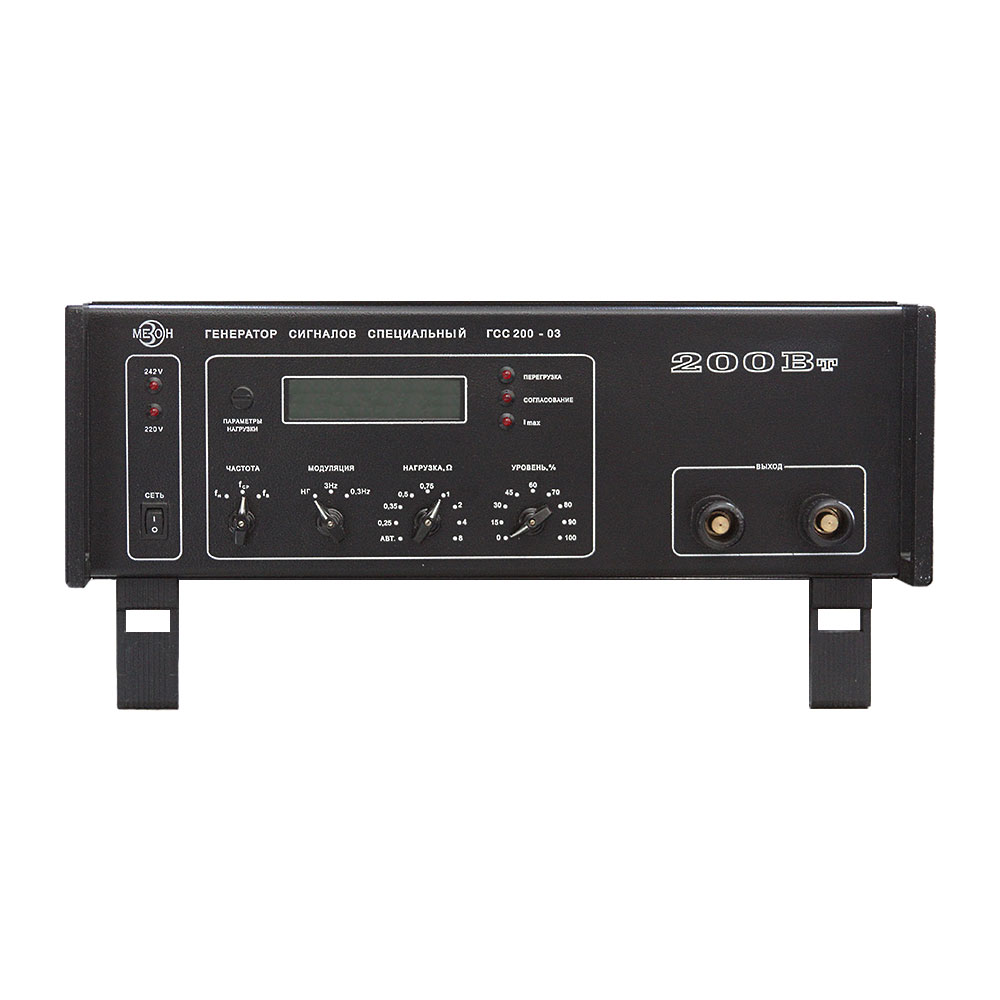

Характеристики генератора сигналов ГСС-200-03
| Параметр | Значение |
|---|---|
| Рабочие частоты, Гц | 525, 1025, 8875 |
| Максимальная выходная мощность, Вт | 200 |
| Режимы согласования с нагрузкой | ручной и автоматический |
| Диапазон согласуемых нагрузок, Ом | 0,25÷8 |
| Величина тока в диапазоне нагрузок, А | от 20 до 3,5 |
| Время согласования с нагрузкой, мин, не более | 1 |
| Напряжение питания | ~220 В, 50 Гц |
| Потребляемая мощность, ВА, не более | 300 |
|
Условия эксплуатации: температура, °С влажность при температуре 30 °С, % |
от -30 до +40 до 90 |
| Габаритные размеры, мм, не более | 490x489x177 |
| Масса, кг, не более | 17 |

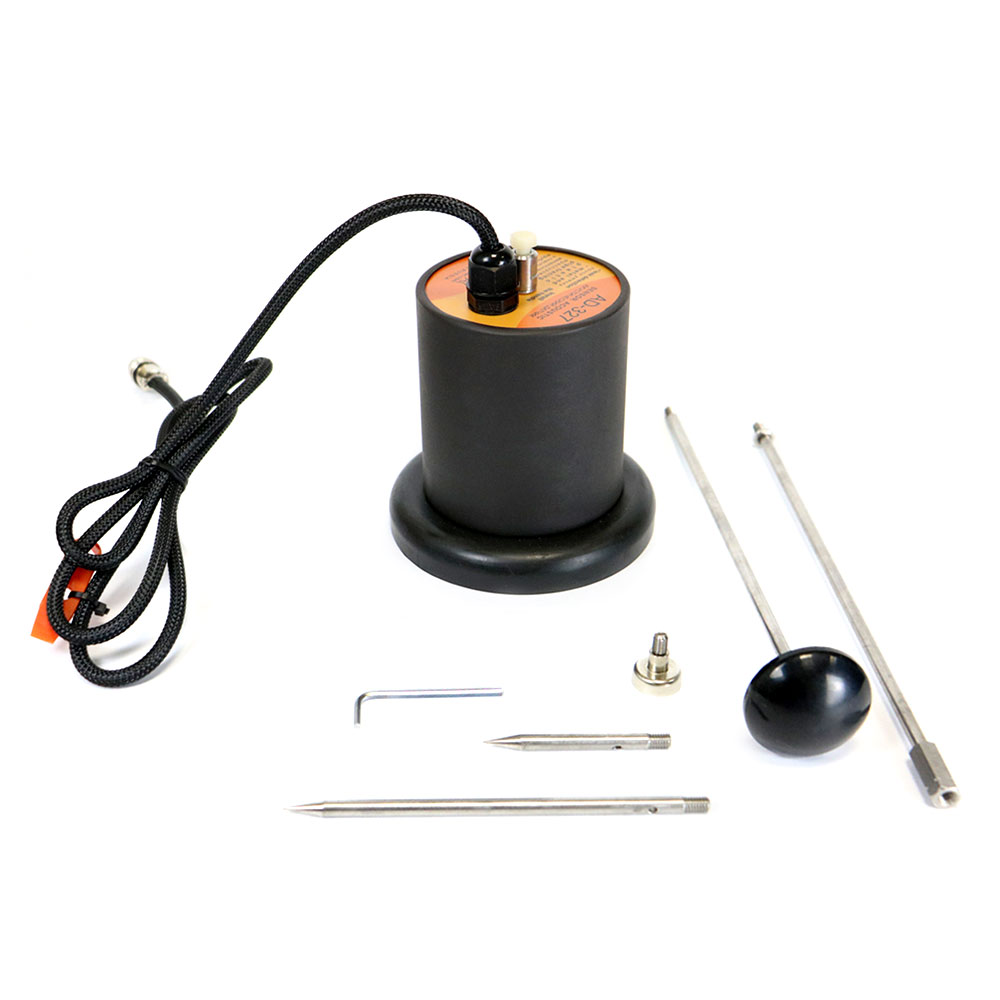

Характеристики акустического датчика AD-327
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 120х135 |
| Масса, не более, кг | 1,7 |

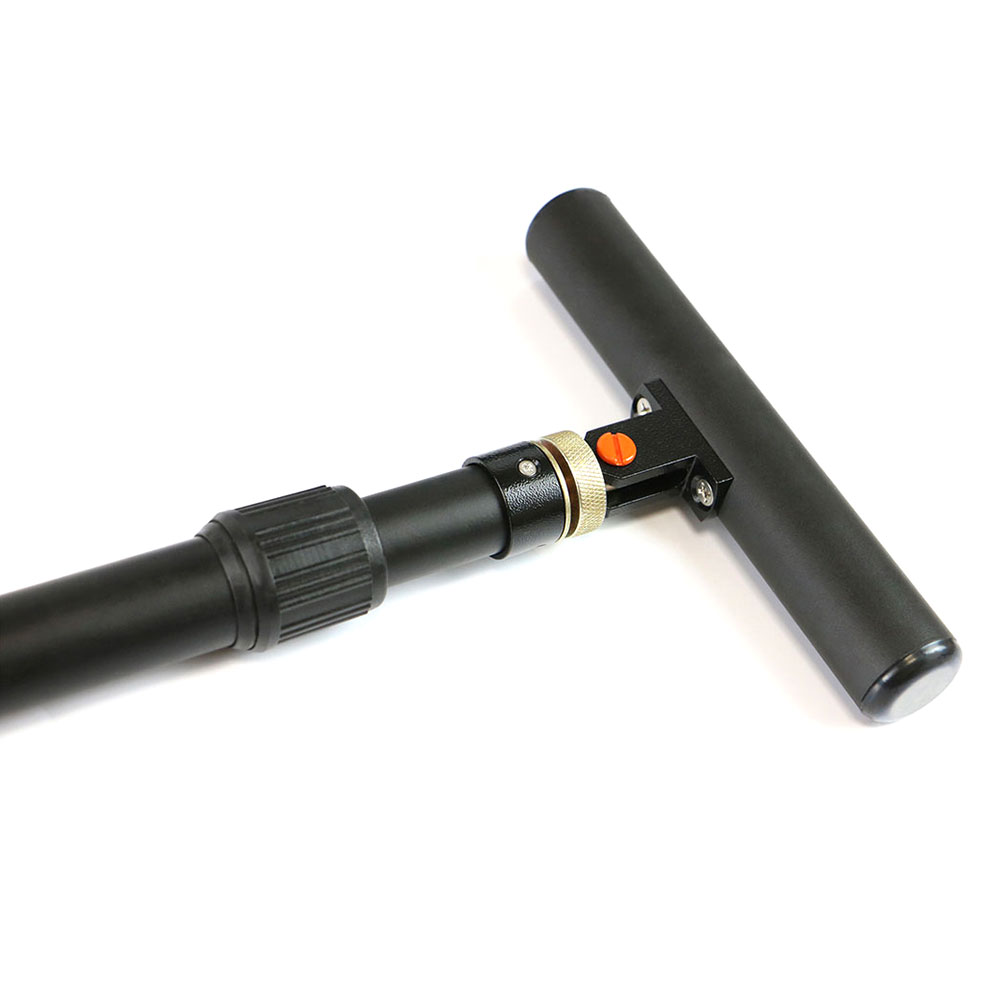

Характеристики электромагнитного датчика EMD-257
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |

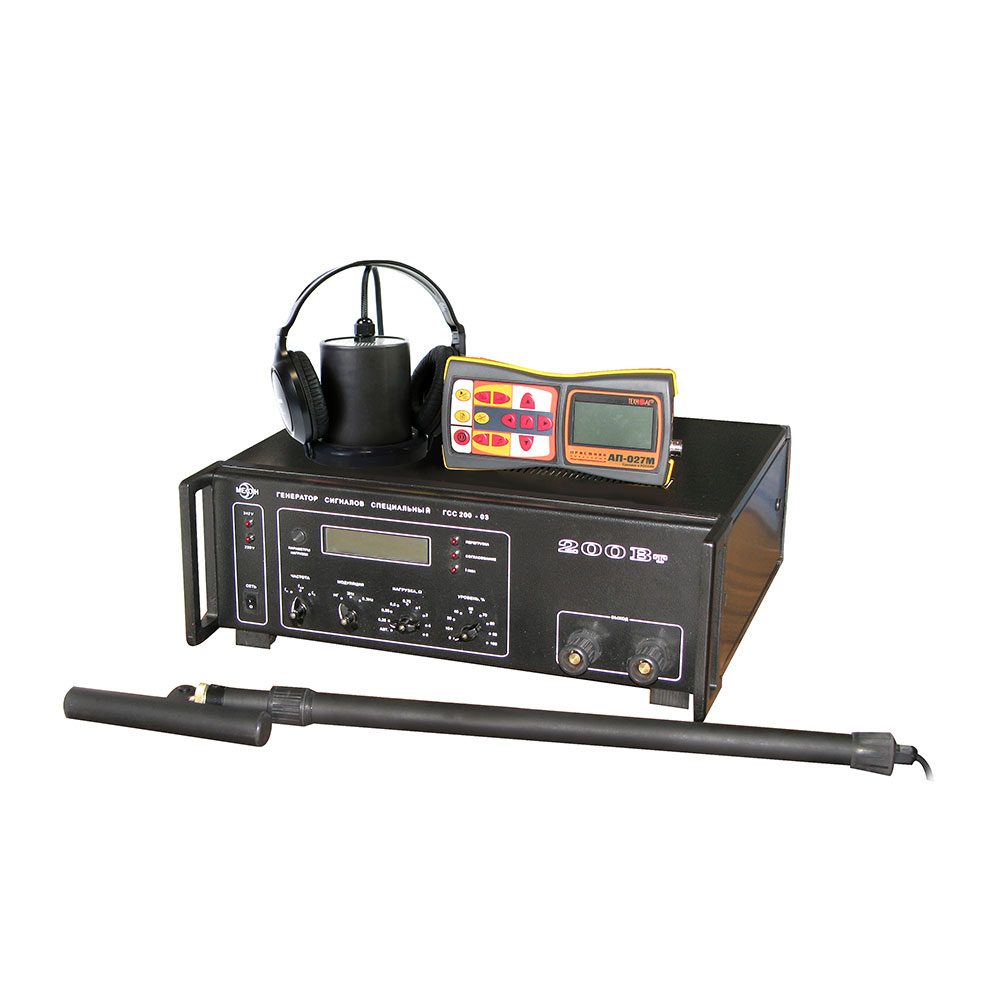

Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-027M | 1 шт. |
| 2 | Генератор ГСС-200-03 | 1 шт. |
| 3 | Комплект акустического датчика AD-327 | 1 шт. |
| 4 | Датчик электромагнитный EMD-257 | 1 шт. |
| 5 | Головные телефоны | 1 шт. |
| 6 | Держатель для приемника АП-027.00.010 | 1 шт. |
| 7 | Сумка для генератора ГСС-200-03 (чехол 53155) | 1 шт. |
| 8 | Сумка для электромагнитного датчика EMD-257 (чехол 53186) | 1 шт. |
| 9 | Сумка для комплекта (чехол 53207) | 1 шт. |
| 10 | Крестовая отвертка | 1 шт. |
| 11 | Батарейки для приемника (AA) | 4 шт. |
| 12 | Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 13 | Руководство по эксплуатации | 2 шт. |
| 14 | Паспорт | 1 шт. |
Дополнительная комплектация
| № | Наименование |
|---|---|
| 1 | Комплект аккумуляторов и зарядное устройство для приемника АП-027M |
| Файлы для скачивания | |
| Руководство по эксплуатации на приемник | Скачать |
| Паспорт | Скачать |
