Течеискатель Успех АТ-407Н


Комплект течеискателя акустического портативного "Успех АТ-407Н" предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения находящихся на глубине до 3 м в канальной и без канальной прокладке.

Поиск мест повреждения производится акустическим методом.

Рекомендуемые области применения

  • ЖКХ
  • Теплосети
  • Водоканал

Принцип работы акустического течеискателя

Вытекающая непосредственно в месте утечки жидкость производит шумы, которые распространяются в грунте до поверхности. Шумы на поверхности грунта регистрируются акустическим датчиком и в виде электрического сигнала поступают на вход приемника. В приемнике производится усиление и цифровая обработка сигнала. Результаты обработки сигнала выводятся на индикаторе приемника в виде частотного спектра анализируемого шума, графика изменения уровня сигнала, цифрового значения величины сигнала и натурального звукового сигнала в головных телефонах. Оператор производит настройку полосы пропускания частотного фильтра приемника для выделения частот шума утечки. Регистрация шума утечки производится на грунте над трубопроводом вдоль диагностируемого участка. Местоположение утечки определяется по точке с максимальным уровнем сигнала в полосе частот шума утечки.



Характеристики

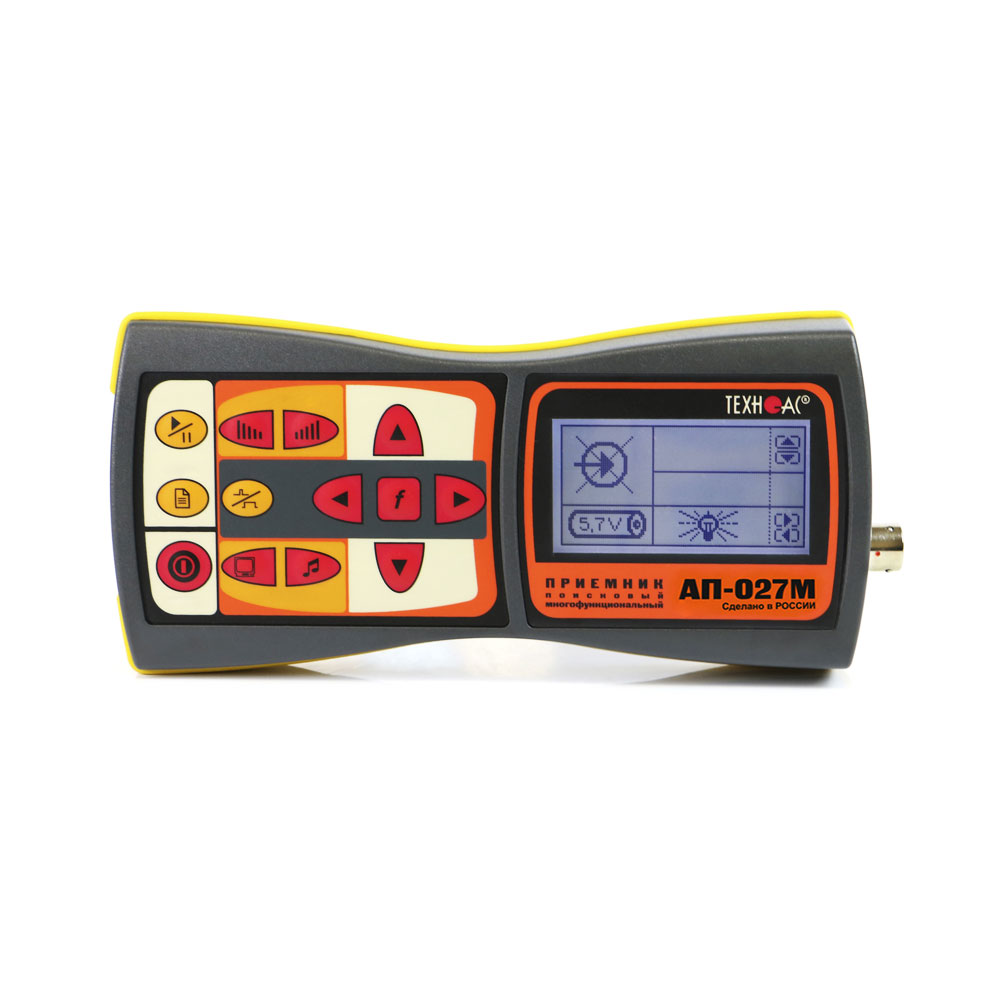

Приемник "АП-027"

ПараметрДатчик ЭМД/ДКИ/ДОДК/КИ/НРДатчик АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг

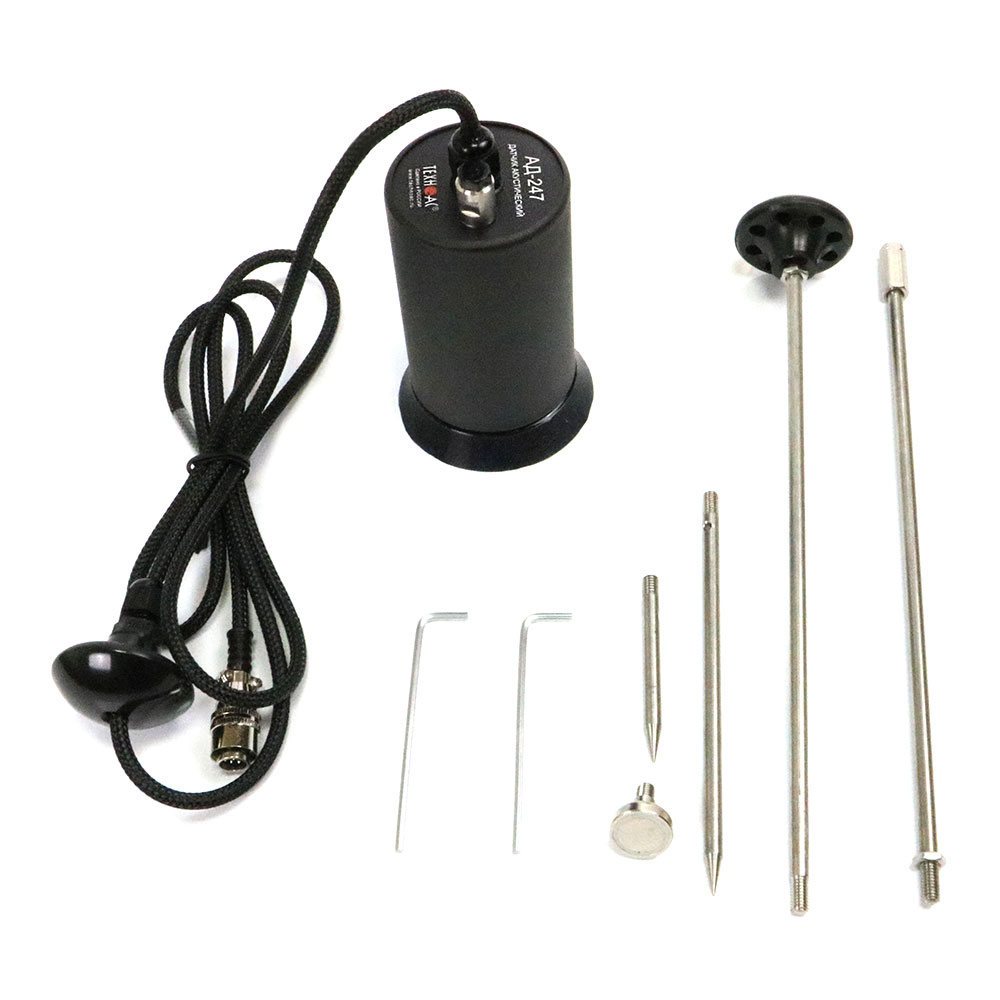

Датчик акустический "АД-247"

ПараметрЗначение
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95



Комплектация

  1. Трассопоисковый приемник АП-027 - 1 шт.
  2. Комплект акустического датчика АД-247 - 1 шт.
  3. Головные телефоны - 1 шт.
  4. Батарейки для приемника (AA) - 4 шт.
  5. Держатель для приемника АП-027.00.010 - 1 шт.
  6. Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 - 1 шт.
  7. Ключ шестигранный 2,5*57 мм - 2 шт.
  8. Крестовая отвертка - 1 шт.
  9. Сумка для комплекта (чехол 53207) - 1 шт.
  10. Руководство по эксплуатации и паспорт - 1 шт.



Течеискатель Успех АТ-407Н

Файлы для скачивания
Руководство по эксплуатацииСкачать
