Плата SinoGNSS K803

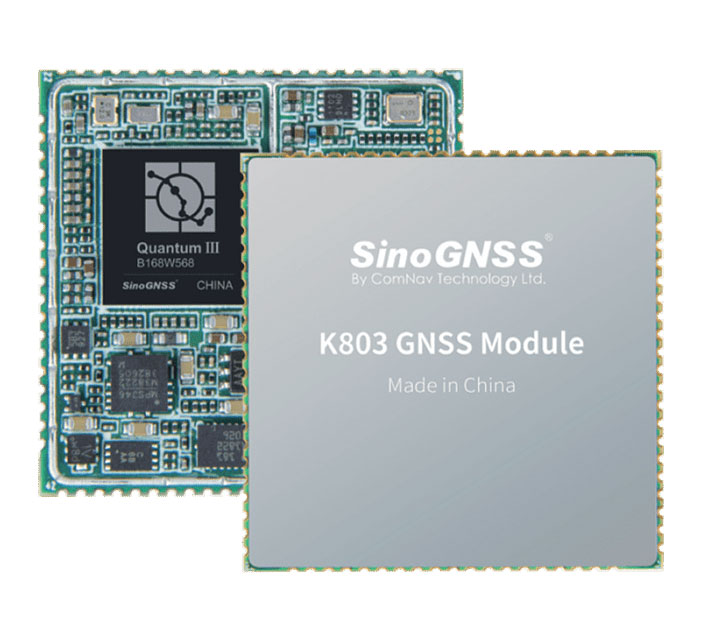

SinoGNSS K803 – это компактный многочастотный ГНСС-модуль размером 30×30×3,2 мм и пониженной потребляемой мощностью до 1 Вт. Модуль производится китайской компанией Comnav Technology Ltd.

Идеально подходит для интеграции в ваши высокоточные проекты.

• Назначение: интеграция в проекты, требующие высокоточного позиционирования
• Каналы: 965
• Сигналы: GPS L1/L2/L5, GLONASS L1/L2, BeiDou B1/B2/B3, Galileo E1/E5a/E5b, QZSS (Резерв), IRNSS (Резерв), SBAS
• Опционально: L-Band
• Размер (ДхШхВ), мм: 30 × 30 × 3.2
• Вес, г: 8
• Особенности: экранированный модуль для защиты от ЭМИ, PPS, метки событий

Модуль K803 может поставляться в виде ГНСС платы в следующих вариантах:

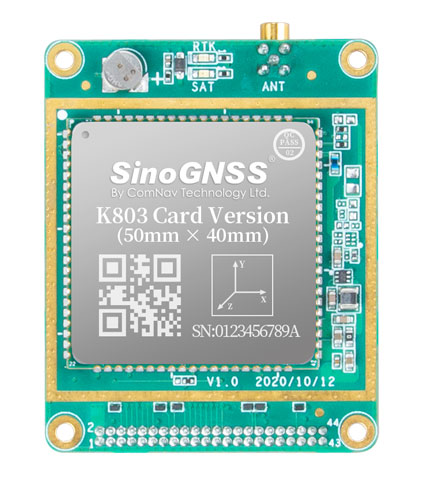

K803_EK0405
Размер 40×50 мм (аналогично SinoGNSS K705)
Serial Port 4×LVCMOS
PPS 1
EVENT 2
VARF 1
ATOM 1
SPI 1
IO 2×22, 1.27 мм
Вес 15 гр
Входное напряжение +3.3-5.5В постоянного тока
Потребление 1.2 Вт

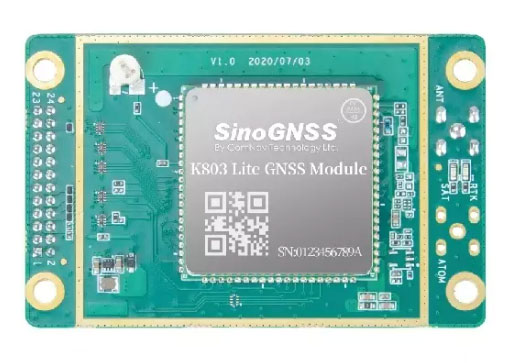

K803_EK0407
Размер 46×71 мм (аналогично SinoGNSS K706, Novatel oem615/oem719)
Serial Port 3×LVCMOS
PPS 1
EVENT 2
VARF 1
ATOM 1
SPI 1
IO 2×12, 2 мм
Вес 20 гр
Входное напряжение +3.3-5.5В постоянного тока
Потребление 1.2 Вт

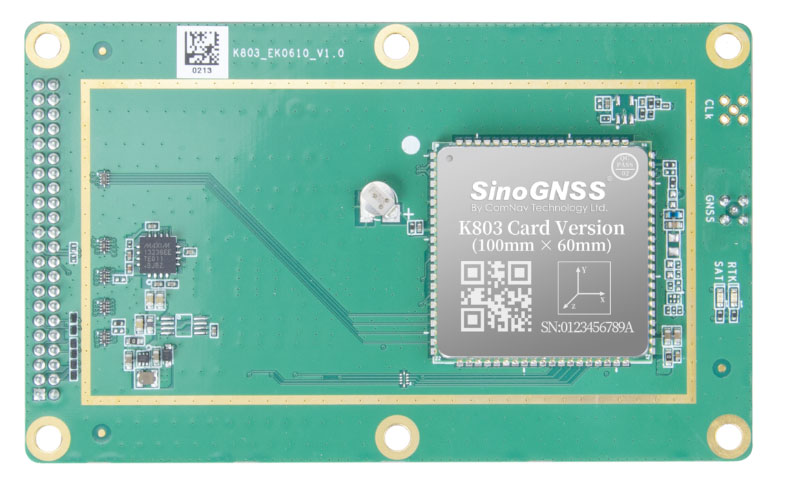

K803_EK0610
Размер 60×100 мм (аналогично SinoGNSS K708, Novatel oem628/oem729, Trimble bd970/990)
Serial Port 3×LVCMOS, 1×RS232
PPS 1
EVENT 2
VARF 1
ATOM 1
SPI 1
IO 2×22, 2 мм
Вес 34 гр
Входное напряжение +3.3-5.5В постоянного тока
Потребление 1.2 Вт

Все платы могут быть корпусированы для реализации полноценного ГНСС приемника.

Технические характеристики

Слежение
– 965 каналов
– GPS: L1 C/A, L2C, L2P, L5
– BeiDou: B1, B2, B3
– BeiDou Global Signal: B1C, B2a, B2b (резерв)
– GLONASS: L1 C/A, L1P, L2 C/A, L2P
– Galileo: E1, E5a, E5b
– QZSS: L1, L2C, L5 (резерв)
– IRNSS: L5 (резерв)
– SBAS: WASS, EGNOS, MSAS, GAGAN
– L-Band (опционально)

Основные параметры
– Холодный старт: <60 с
– Горячий старт: <15 с
– Время инициализации: обычно < 10 с
– Достоверность инициализации: обычно > 99.9%
– Восстановление слежения: <1 с
– Ускорение: 4g
– Перегрузка: 15g
– Точность времени: 20нс

Параметры точностиОдиночная базовая станция RTK

• 8 мм + 1 мм на 1 км в плане
• 15 мм+ 1 мм на 1 км по высоте
• DGPS
• < 0.4 м 3D СКО

Автономный

• 1.5 м 3D СКО

SBAS

• 1 м 3D СКО

Пост-обработка

• 2.5 мм+ 1 мм на 1 км в плане
• 5 мм + 1 мм на 1 км по высоте

Коммуникация
– 4 порта LVTTL
– Выдача PPS
– Выдача меток событий
– 3 световых индикатора

Формат данных
– Ввод/вывод дифференциальных поправок:

• RTCM 2.x, 3.x, CMR (только GPS), CMR+ (только GPS)

– Выдача координат:

• ASCII: NMEA-0183 GSV, RMC, HDT, VHD, GGA, GSA, ZDA, VTG, GST; PTNL, PJK; PTNL, AVR; PTNL, GGK
• ComNavBinary
• BINEX: 0x00, 0x01-01, 0x01-02, 0x01-05, 0x7d-00, 0x7e-00, 0x7f-05
• Выдача измерений: 1Гц, 2Гц, 5Гц, 10Гц

Физические параметры
– Размеры (Д × Ш × В): 30 мм × 30 мм × 3.2 мм
– Вес: 8 г

Внешние условия
– Рабочая температура: от -40°С до +85°С
– Температура хранения: от -55°С до +95°С
– Влажность: до 95% (без конденсации)

Электропитание и память
– Входящее напряжение: 3.3-5.5 В
– Мощность: 1 Вт
