Акустический дефектоискатель Успех АТП-424Э с функцией пассивного обнаружения кабелей
Дефектоискатель «Успех АТП-424Э» предназначен для поиска подземных трасс электрических кабелей (в т.ч. поиска кабеля под напряжением) и металлических подземных коммуникаций, а также определения глубины их залегания и поиска мест повреждений кабельных линий индукционным и акустическим методами.
Назначение
- Обнаружение силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 м.
- Поиск мест повреждений кабеля акустическим и электромагнитным способом.
Рекомендуемые области применения
- Электроэнергетика

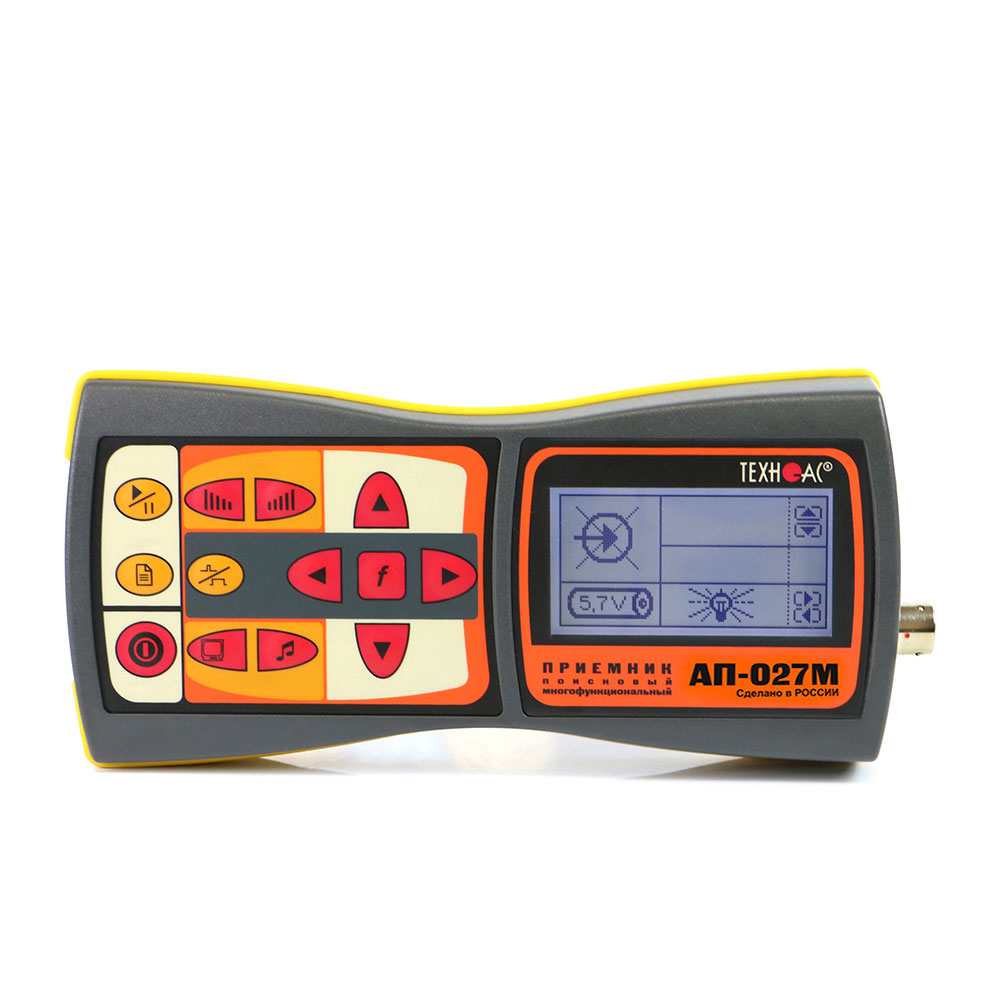

Особенности приемника "АП-027"
"АП-027" - это многофункциональный прибор, который позволяет:
- Осуществлять поиск мест повреждения кабеля акустическим и электромагнитным способом.
- Осуществлять трассопоиск электромагнитным методом.
- Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным).
- Реализовать функцию выбора кабеля из пучка.
Преимущества приемника "АП-027"
- Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
- Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала).
- Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).
Дополнительные возможности приемника "АП-027"
- Высокая чувствительность. Коэффициент усиления тракта до 100 дБ.
- Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
- Регулируемый уровень подсветки.
- Класс защиты от внешних воздействий IP54.
Характеристики
Приемник "АП-027"
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |

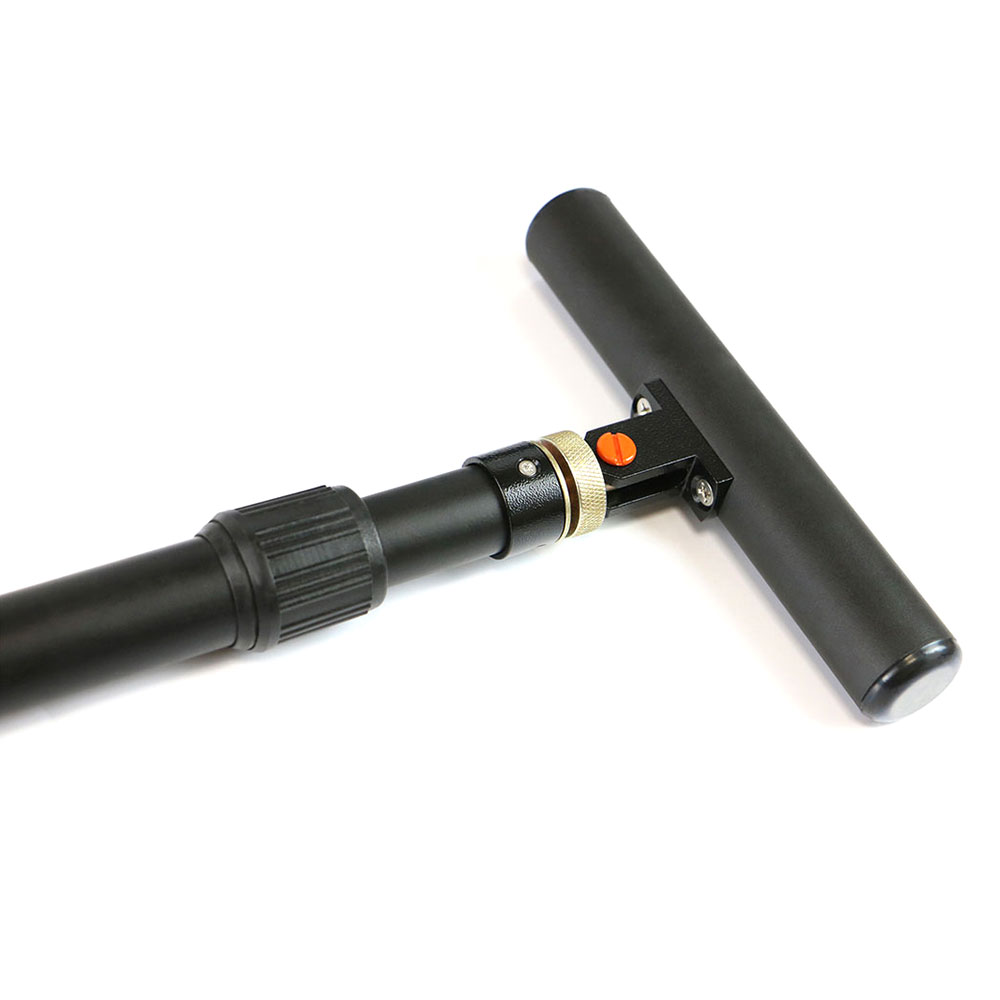

Электромагнитный датчик "ЭМД-247"
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |

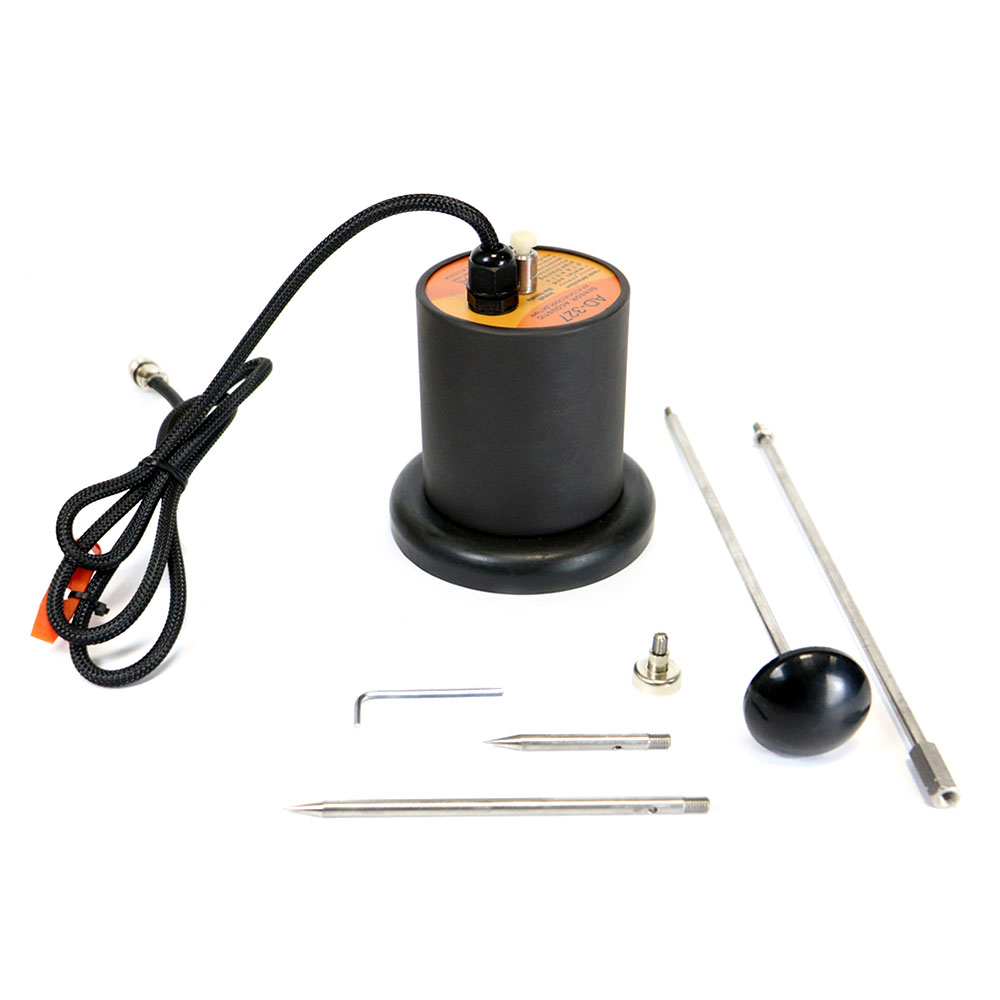

Датчик акустический "АД-247"
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |

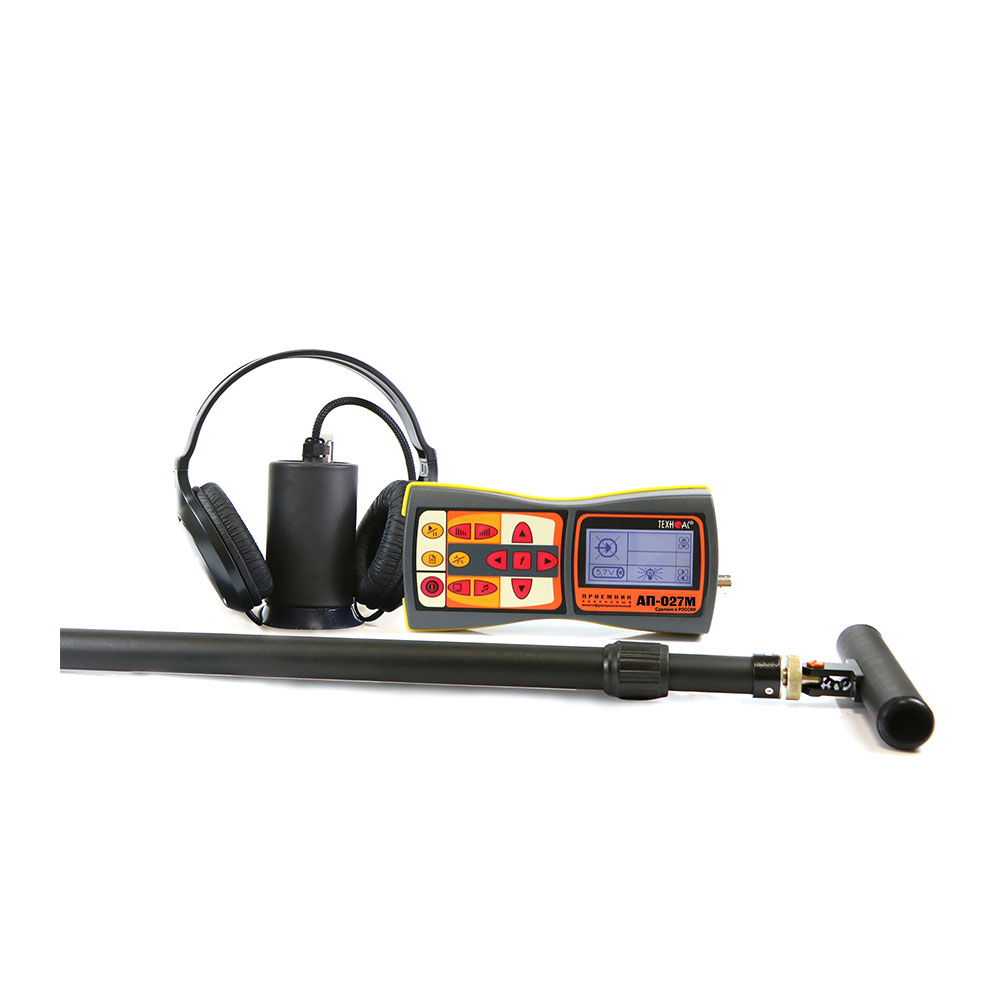

Комплектация
- Трассопоисковый приемник АП-027 - 1 шт.
- Датчик электромагнитный ЭМД-247 - 1 шт.
- Комплект акустического датчика АД-247 - 1 шт.
- Головные телефоны - 1 шт.
- Батарейки для приемника (AA) - 4 шт.
- Держатель для приемника АП-027.00.010 - 1 шт.
- Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 - 1 шт.
- Ключ шестигранный 2,5*57 мм - 1 шт.
- Крестовая отвертка - 1 шт.
- Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) - 1 шт.
- Сумка для комплекта (чехол 53183) - 1 шт.
- Руководство по эксплуатации и паспорт - 1 шт.
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
