Topocad Техник

Topocad «Техник» позволяет не только передавать данные в прибор и обратно, но и выполнять простые геометрические построения, оформлять чертежи, контролировать площадь и геометрию объектов. Упрощенный модуль.

Область применения

• Все виды работ, при которых необходим обмен данными с электронным тахеометром.
• Геодезический контроль строительства.
• Создание простых плоских чертежей.

Прием данных

Topocad «Техник» позволяет осуществлять прием данных из электронных тахеометров:

• Sokkia/Topcon;
• Trimble;
• Leica.

Кроме того, Topocad «Техник» позволяет загружать координаты точек из:

• текстовых файлов;
• файлов формата DWG/DXF.

Передача данных

Загруженные данные можно просмотреть, сохранить их:

• в текстовый файл;
• в файлы формата DWG/DXF.

Данные можно также передать в электронные тахеометры:

• Sokkia/Topcon;
• Trimble;
• Leica.

Основные функции

• Прием данных из приборов SOKKIA, Leica, Trimble/Geodimeter, Nikon, в том числе с использованием интерфейса RS-232.
• Сохранение данных в форматах приборов и их передача с использованием протокола RS-232
• Обработка съемки, выполненной на известной станции, решение обратной засечки.
• Сохранение данных в текстовом формате, в формате DWG/DXF, чертежи в формате Topocad *.top.
• Обработка полевого кодирования точек с возможностью использования библиотеки условных знаков.
• Распределение данных по слоям.
• Построение линий (в том числе сплайн), окружностей, дуг, точек, полигонов, текстов.
• Редактирование построенных элементов.
• Перемещение, вращение, масштабирование, параллельное смещение, зеркальное отражение. Аппроксимация линий отрезками.
• Промер расстояний, превышений, углов, уклонов.
• Просмотр таблицы координат точек «Править как текст».
• Доступна панель фильтров выбора.
• Вычисление площади.
• Расчет отклонения положения точек от проектного значения.
• Расчет среднего из серии измерений.
• Использование пользовательской системы координат (ПСК).
• Вывод отчетов по шаблонам.
• Загрузка данных из файлов формата DWG/DXF, а также текстовых файлов.

Расчетные функции

В Topocad «Техник» также имеется функция вычисления координат съемочных точек (расчет обратной засечки, тахеометрия).

Графические функции

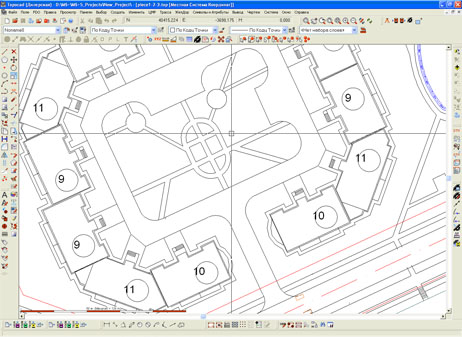

На основе загруженных данных возможно выполнить различные построения с использованием таких геометрических элементов как линии (в том числе и сплайн), окружности, дуги. Доступно также выведение текстовых подписей. Вся информация располагается по слоям.

Созданные элементы доступны для редактирования с использованием стандартных общепринятых методов редактирования.

Программа поддерживает использование библиотек стандартных условных знаков (точек с кодами, типов линий).

Оформление чертежей и вывод их на печать выполняются непосредственно в Topocad «Техник».

Данные могут быть сохранены в графический формат Topocad TOP (TOPX). Кроме сохранения чертежа в графический формат Topocad TOP (TOPX), возможно выполнить импорт и экспорт данных в формат AutoCAD DXF/DWG.

Дополнительные функции

Кроме того, имеется ряд команд, автоматизирующих рутинные операции. Например, команда определения площади полигона с выводом отчета по результатам вычислений. Если необходимо определить расхождение между проектным положением точек и их положением по результатам выполненной съемки, то есть специальная команда, позволяющая автоматически определить расхождения между двумя группами точек и вывести отчет по результатам вычислений, а также автоматически отобразить полученные величины в чертеже. Доступно задание допуска на расхождения и индикация значений, превысивших допуск.

В случае использования полевого кодирования могут быть осуществлены автоматизированные построения.
