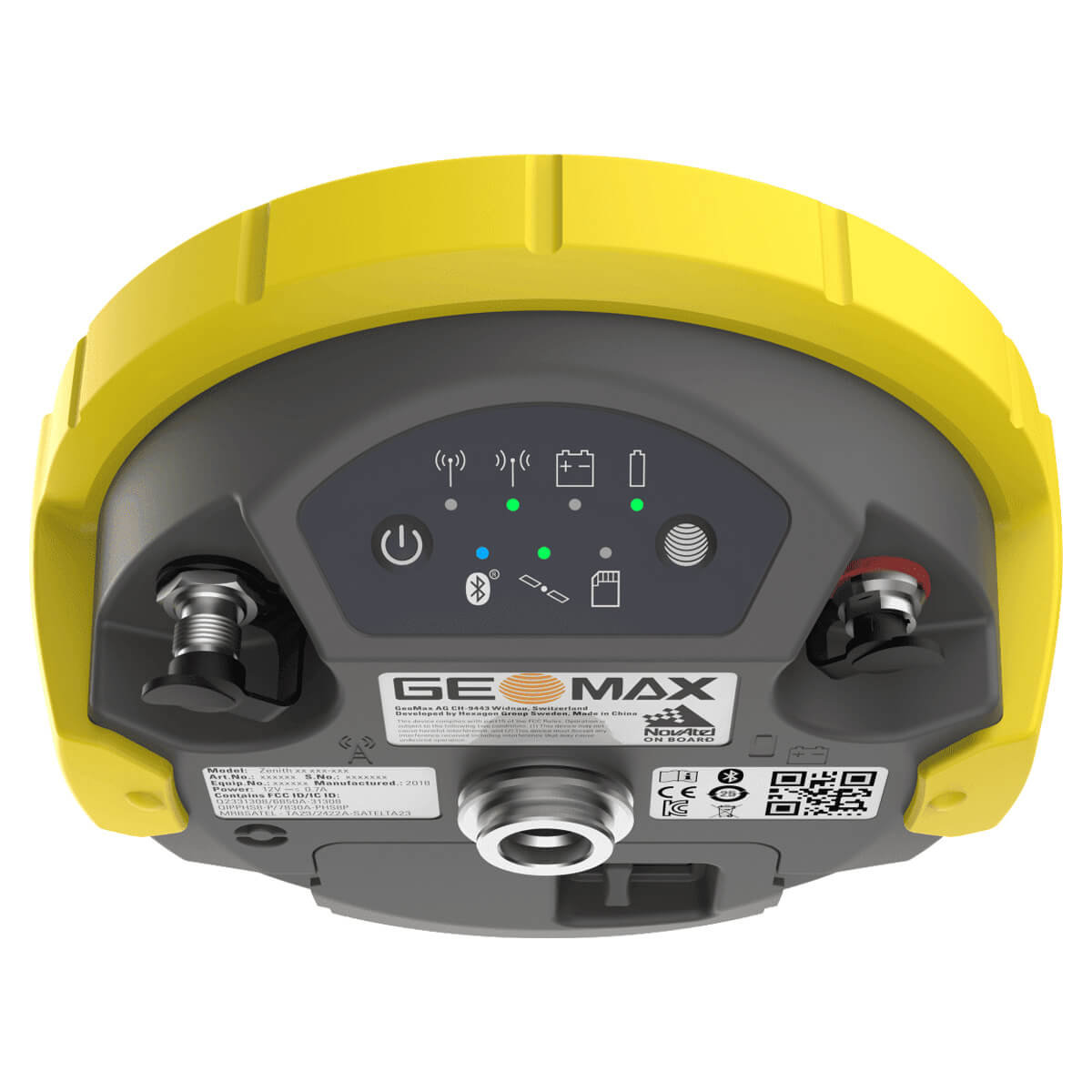

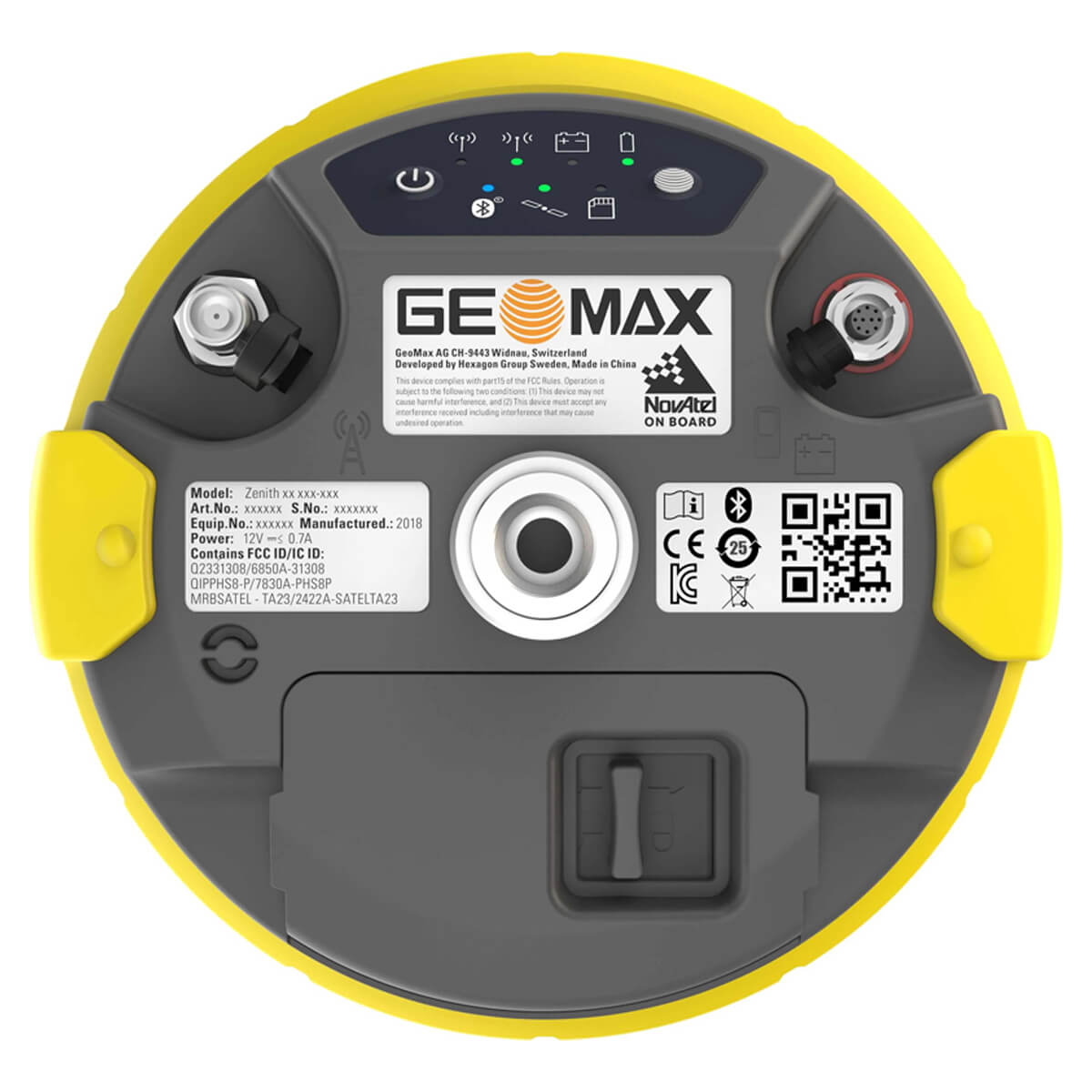

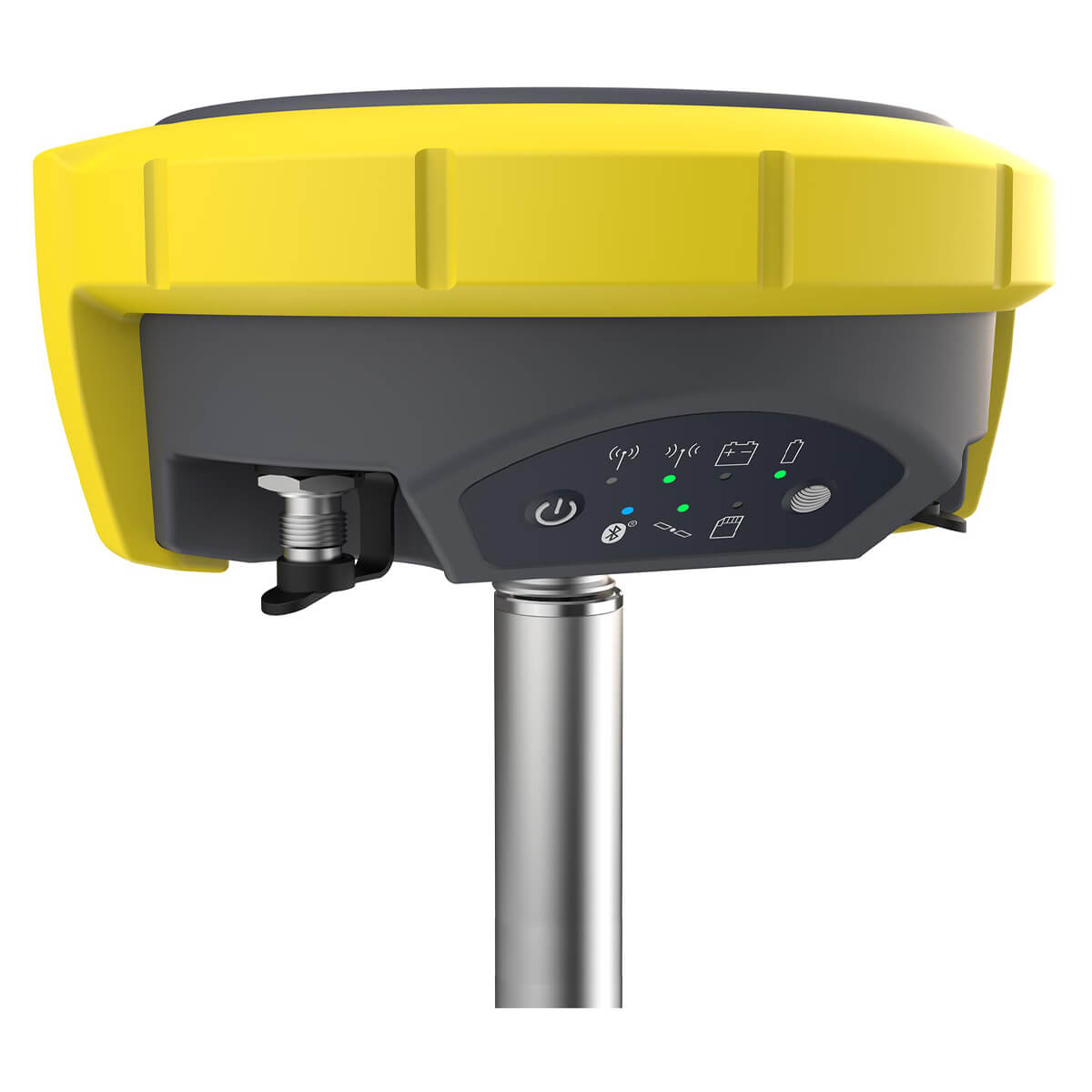

GNSS приемник GeoMax Zenith60 4G-UHF-IMU (Ровер)
В основе приёмника Zenith 60 мульти системная плата NovAtel 555 каналов, важным преимуществом приёмника является возможность горячей замены аккумуляторов, а в версии с IMU датчиком возможно снимать точки и выполнять разбивку с наклонённой до 60° вехой.
Ключевые преимущества GeoMax Zenith60 UHF-IMU
- Функция компенсации наклона вехи на базе инерциального модуля (IMU) позволяет значительно повысить скорость измерений и проводить изыскания практически на лету. Кроме того, такая особенность помогает получить фикс там, где раньше это казалось невозможным, ведь веху больше не нужно ставить строго вертикально, а можно наклонить на угол до 60°.
- IMU не требует калибровки и не подвержен влиянию электромагнитных помех.
- GNSS-приемник оборудован 4G LTE модемом Quectel EG25-G и радиомодулем SATEL TR4+ мощностью 1 Вт.
- Для работы с ПО X-PAD не нужно покупать фирменный контроллер, программу можно установить на имеющееся оборудование, если оно подходит под системные требования. ПО доступно в версиях для строителей или геодезистов, и отличается такими возможностями, как совместное проведение измерений с обменом данными в реальном времени, автоматизированное резервное копирование результатов, облачная платформа и др.
Технические характеристики
| Модели | |
| GeoMax GeoMax Zenith60 UHF-IMU | 4G LTE, радио, измерения под наклоном |
| Технические характеристики приемника | |
| Надежность | 99.99% |
| Плата | NovAtel OEM7, 555 каналов, мультичастотная/мультисистемная |
| GPS | L1 C/A, L1C, L2C, L2P, L5 |
| ГЛОНАСС | L1 C/A, L2 C/A, L2P, L3* |
| BeiDou | B1l, B1C, B2l, B2a, B2b, B3l |
| Galileo | E1, E5a, E5b, AltBOC, E6* |
| QZSS | L1 C/A, L1C, L2C, L5, L6* |
| NavIC | L5** |
| SBAS (EGNOS, WAAS, MSAS, GAGAN) | L1, L5 |
| Precise Point Positioning (PPP) | TerraStar C-Pro, L-диапазон (опция) |
| Частота | 5Гц, 20Гц (опция) |
| Время инициализации | обычно 4 секунды |
| Режимы измерений | |
| Режимы RTK | режимы: ExtraSafe, стандартно |
| Режим измерения под наклоном | без калибровок, устойчив к магнитным помехам |
| Интерфейс | |
| 4G LTE модуль | QUECTEL EG25-G LTE FDD, LTE TDD, UMTS, GSM |
| Форматы передачи RTK данных | RTCM 2.1, 2.3, 3.0, 3.1, 3.2, 3.3, 3.4, CMR, CMR+, RTCA, NOVATELX |
| Выдача NMEA | NMEA v3.1, NMEA v4.1 |
| Радиомодем | SATEL TR4+, 500мВт, 1000мВт, приемо-передающий, 403–473 MHz; (опционально) |
| Bluetooth® | 2.1 +EDR, V5.0, технология QR-код |
| WLAN | 802.11 a/ac/b/g/n Hotspot/client mode |
| TNC разъем | радиоантенна |
| Коммуникационный порт | USB, последовательный и питание |
| Точность*** | |
| RTK | в плане: ±2·(8,0 + 1,0·10-6 ·D) по высоте: ±2·(15,0 + 1,0·10-6 ·D) |
| Cеть RTK | в плане:±2·(8,0 + 0,5·10-6 ·D) по высоте: ±2·(15,0 + 0,5·10-6 ·D) |
| Статика | в плане: ±2·(3,0 + 0,5·10-6 ·D) по высоте:±2·(5,0 + 0,5·10-6 ·D) |
| Статика при длительных сеансах наблюдений | в плане: ±2·(3,0 + 0,1·10-6 ·D) по высоте: ±2·(3,5 + 0,4·10-6 ·D) |
| Дифференциальные кодовые измерения | в плане: 0.25 м (СКО) по высоте: 0.50 м (СКО) |
| Интерфейс | |
| Клавиатура | кнопка ВКЛ/ВЫКЛ |
| Световые индикаторы работы | инициализация, RTK, питание, Bluetooth® |
| Запись данных | режимы: карта microSD и 8 Гбайт внутренней памяти |
| GSM/TCP/IP | съемная SIM |
| Источник питания | |
| Два съемных внутренних аккумулятора | горячая замена, Li-ion, 3.4 Ач/7.2 В |
| Время работы | 12,5 ч в режиме статика/11 ч в режиме ровер |
| Внешнее питание | диапазон напряжения 9 В - 28 В DC, разъем LEMO® |
| Размеры и условия эксплуатации | |
| Температура работы | –40°C — 65°C |
| Класс защиты | IP68 (IEC 60529) выдерживает мощные струи и временное погружение под воду MIL-STD-810G 1 506.6 & 1 512.6 полностью пыленепроницаемый MIL-STD-810G 1 510.6 |
| Влажность | MIL-STD-810H 1 507.6 |
| Вибрации | защита от вибраций в соответствии с ISO 9022-36-05 |
| Падение | выдерживает падение с высоты |
| Габаритные размеры | высота 75 мм, ø 166.8 мм |
| Масса | 115 г без аккумуляторов |
| *ГЛОНАСС L3, Galileo E6 и QZSS L6 будут доступны при последующих обновлениях прошивки | |
| **Поддержка NavIC уже включена в оборудование и будет добавлена в следующей версии полевого программного обеспечения | |
| ***Точность и надежность измерений зависит от различных факторов, таких как количество спутников, геометрия созвездия, время наблюдений, точность эфемерид, состояние ионосферы, многолучевость. Указанные значения приведены для нормальных и благоприятных условий | |
| Приведенные ниже показатели предполагают благоприятные для измерений условия. GeoMax оставляет за собой право изменять без предварительного уведомления товарные предложения или спецификации. | |
Комплектация
РОВЕР: ГНСС приёмник, аккумулятор ZBA700 (2шт.), зарядное устройство ZCH700, веха телескопическая ZPC200, кабель USB ZDC 10, microSD карта, кейс транспортировочный, антенна радио Gainflex, контроллер, полевое ПО XPAD Ultimate.
