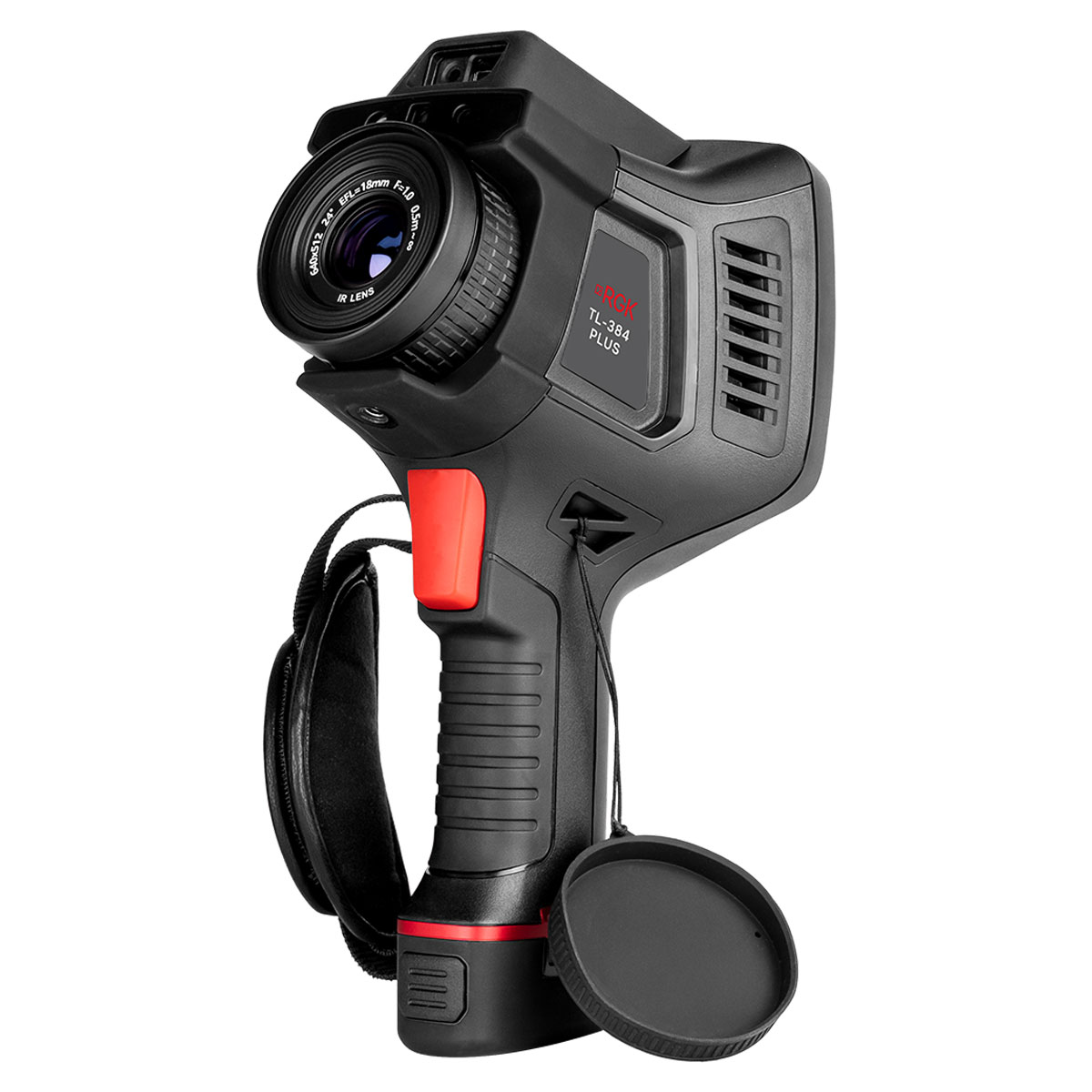

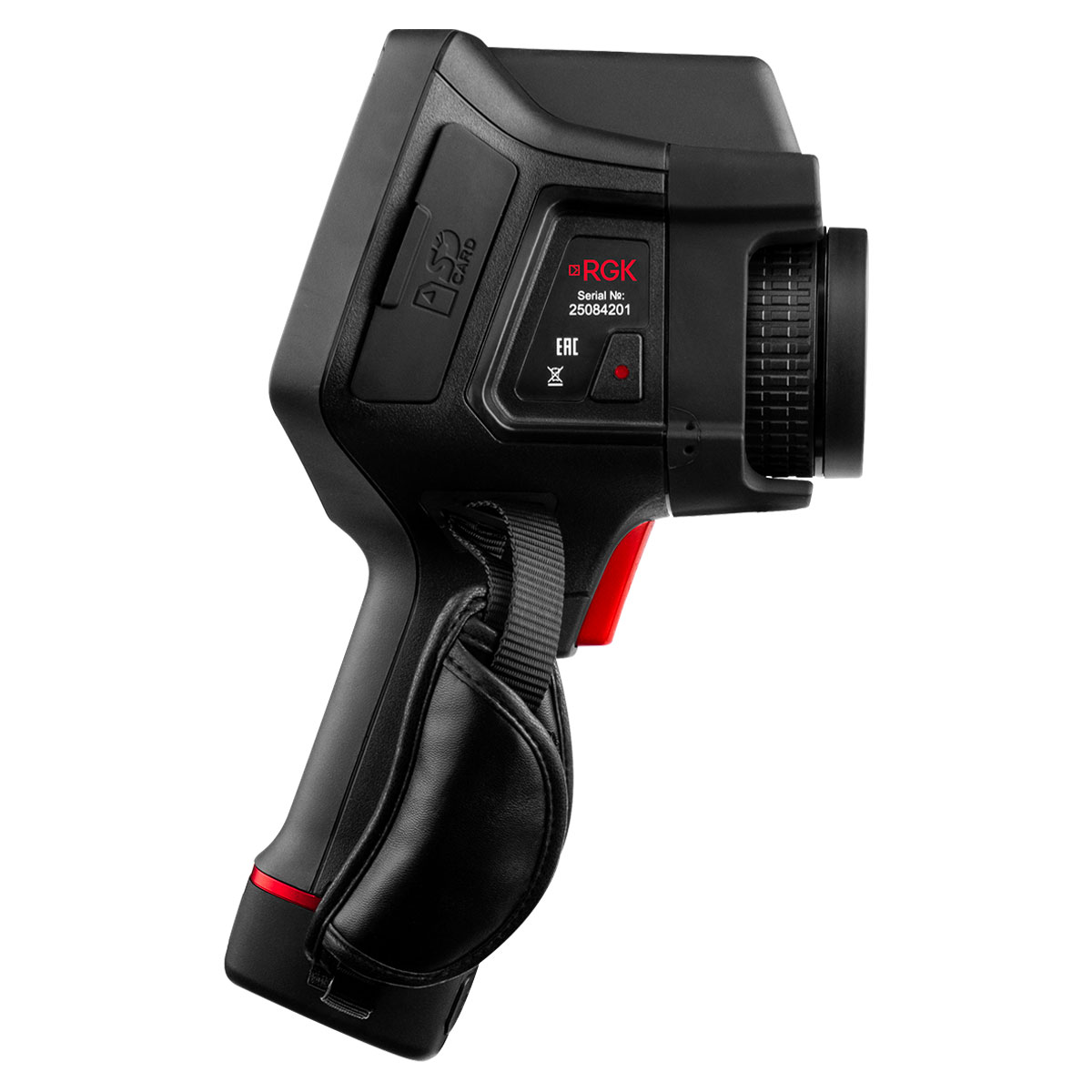

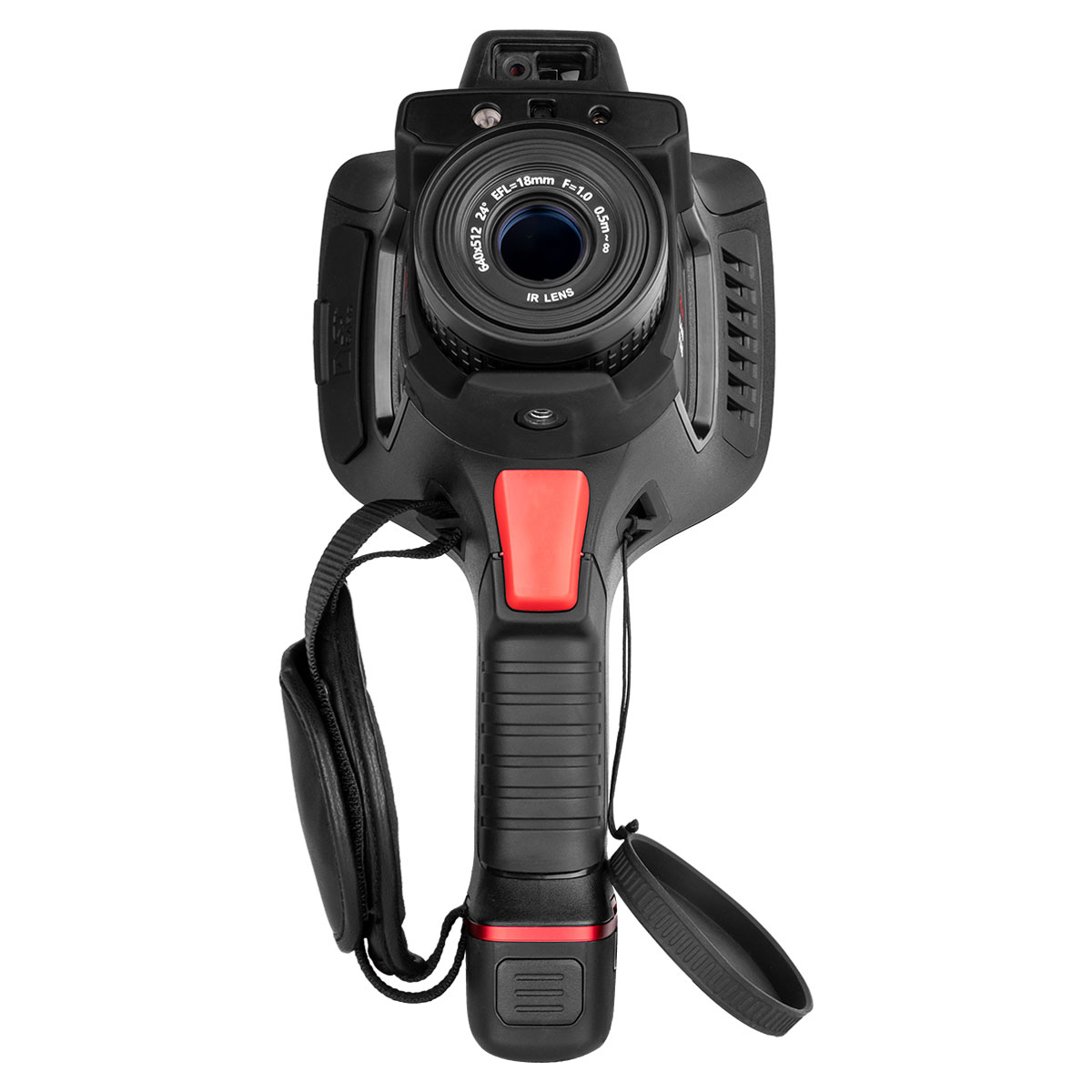

Тепловизор RGK TL-384 Plus
Тепловизор RGK TL-384 Plus представляет собой мобильный прибор для промышленной ИК диагностики до 2000 °С, который поставляется со специализированным ПО для анализа результатов съемки и составления отчетов. Отличием модификации Plus от базового варианта является повышенная производительность за счет наличия моторизированного механизма фокусировки, благодаря которому сокращается общее время съемки и ее трудоемкость. Изделие снабжено лазерным дальномером для определения расстояния до целевых объектов и поддерживает возможность настройки резкости в полностью автоматическом режиме.
Преимущества
- Высокодетализированная матрица 384х288, которая соответствует требованиям ГОСТ 54852 для обследования зданий и сооружений.
- Гибкость и универсальность – благодаря возможности простой замены комплектного объектива на линзы с другим фокусным расстоянием и шириной сектора обзора, которые доступны в качестве дополнительных опций, тепловизор быстро перепрофилируется на выполнение макросъемки крупноразмерных объектов с близких дистанций или термографирование удалённых целей, с подробным исследованием их отдельных компонентов.

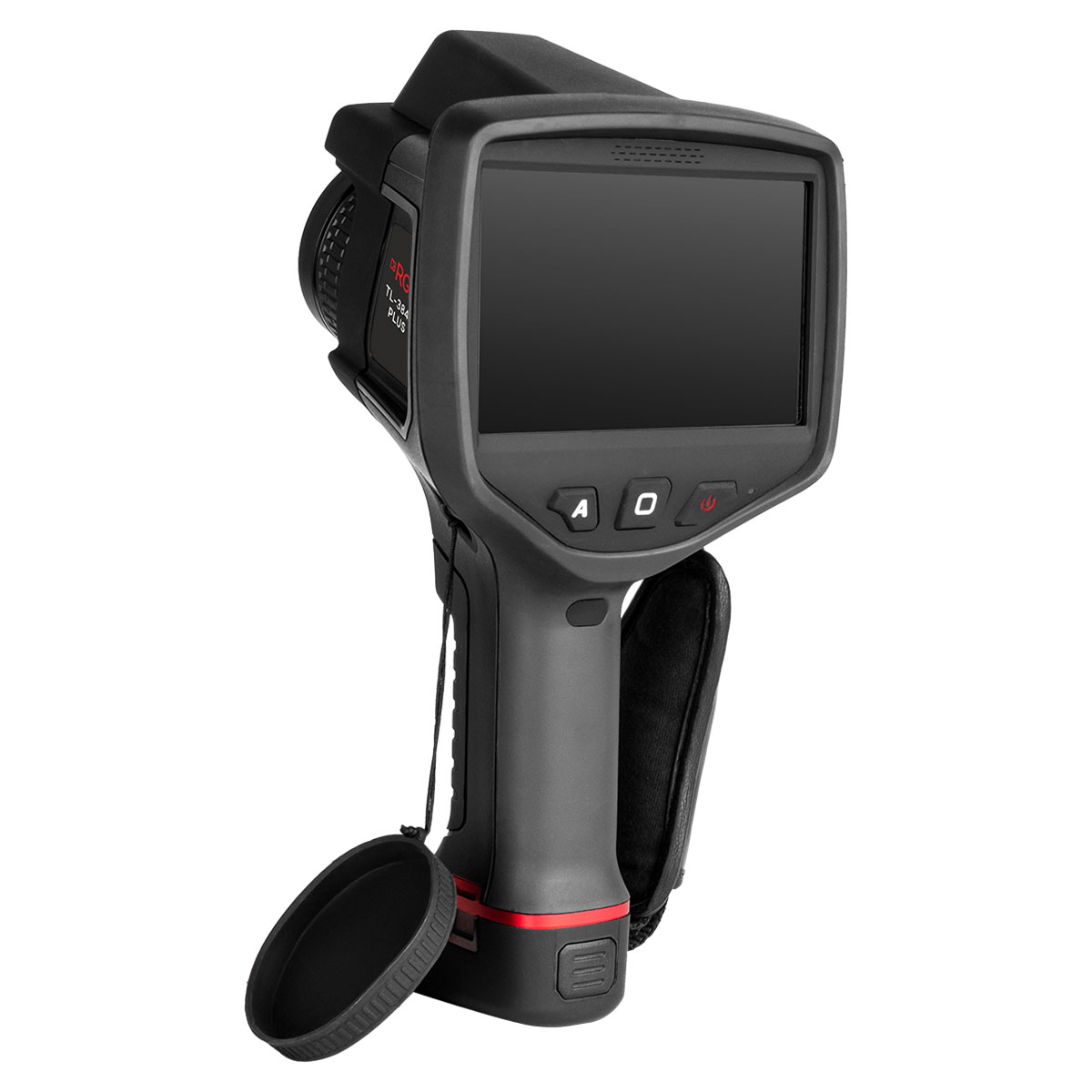

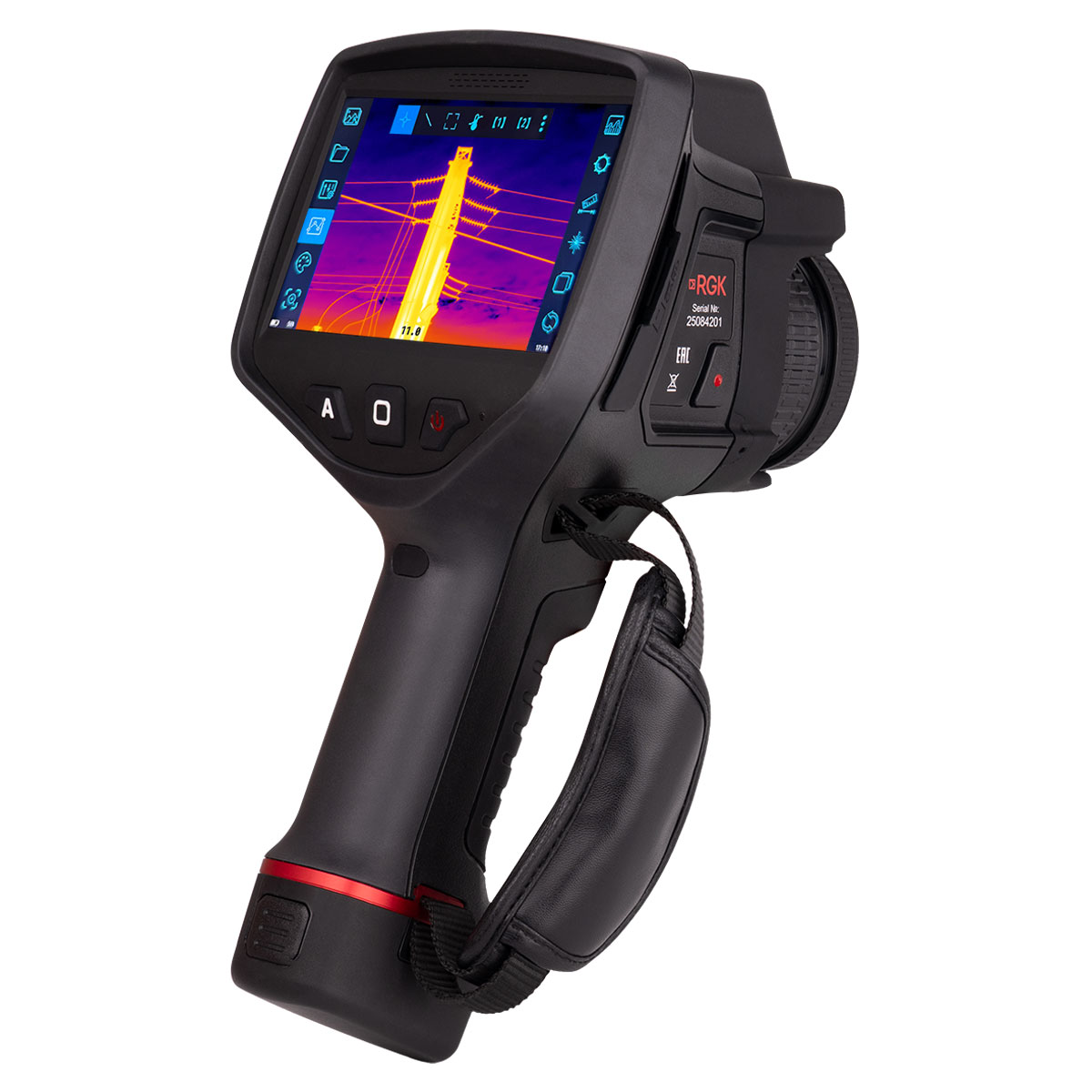

- Наглядность – прибор оборудован сенсорным дисплеем увеличенного размера, по сравнению с младшими модификациями семейства TL; изображение с экрана измерителя может транслироваться на внешние устройства через порт Micro HDMI или по WiFi каналу.
- Удобство управления – благодаря "пистолетному" форм-фактору, с размещением функциональных кнопок под экраном и курка активации съемки на рукоятке, изделием можно комфортно пользоваться одной рукой; для недопущения случайного выскальзывания инструмента служит ремень на ручке, который крепится с правой или левой стороны.
Измерения и анализ
Обеспечивая визуализацию распределения тепловых полей в зоне обзора, тепловизор RGK TL-384 Plus позволяет быстро определять поверхностную температуру выбранного объекта путем указания точки на термограмме. Прибор автоматически маркирует элементы изображения с наибольшими и наименьшими температурными показателями и способен фиксировать максимум, минимум и среднее значение в заданной зоне. Поддерживается режимы температурной сигнализации и построения изотерм.
Документирование
При проведении тепловизионных обследований целевых объектов предусмотрена возможность сохранения данных в виде изображений с температурными параметрами и инфракрасного видео, с записью на съемную карту памяти, которые используются при подготовке отчетов по результатам выполненных работ. Для упрощения идентификации и расшифровки термограмм поддерживается функция аннотирования, реализуемая путем добавления голосовых или текстовых комментариев.
Технические характеристики
| Измерение | |
| Диапазон измерений температуры | от -20 до +150 °С от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 % |
| Лазерный дальномер, дистанция | до 40 м |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 384 x 288 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | стандартный 28,1° x 21,3° широкоугольный 48,1° x 39,3° телеобъектив 2x 12,1° x 9,7° телеобъектив 3x 6° x 4,8° |
| Минимальное фокусное расстояние | стандартный 0,15 м широкоугольный 0,15 м телеобъектив 2x 0,5 м телеобъектив 2x 1 м |
| Пространственное разрешение | стандартный 1,3 мрад широкоугольный 2,26 мрад телеобъектив 2x 0,68 мрад телеобъектив 2x 0,34 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | ручной/электрический/автоматический |
| Увеличение | 1x, 2x, 4x, 8x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 4,3-дюймовый ЖК-дисплей/480x272 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | максимум 10 точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | максимум 5 линий устанавливающихся вручную |
| Область | максимум 10 областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений, PNG |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | внутренние инструменты анализа изображений, в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Фонарик | есть |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| USB | Type C |
| Видеовыход | micro HDMI |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Bluetooth | есть, для подключения гарнитуры |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Разъем под штатив | есть |
| Физические характеристики | |
| Размеры | 280 x 135 x 136 мм |
| Вес камеры включая батарею | 1,25 кг |
(**) – по дополнительному заказу.

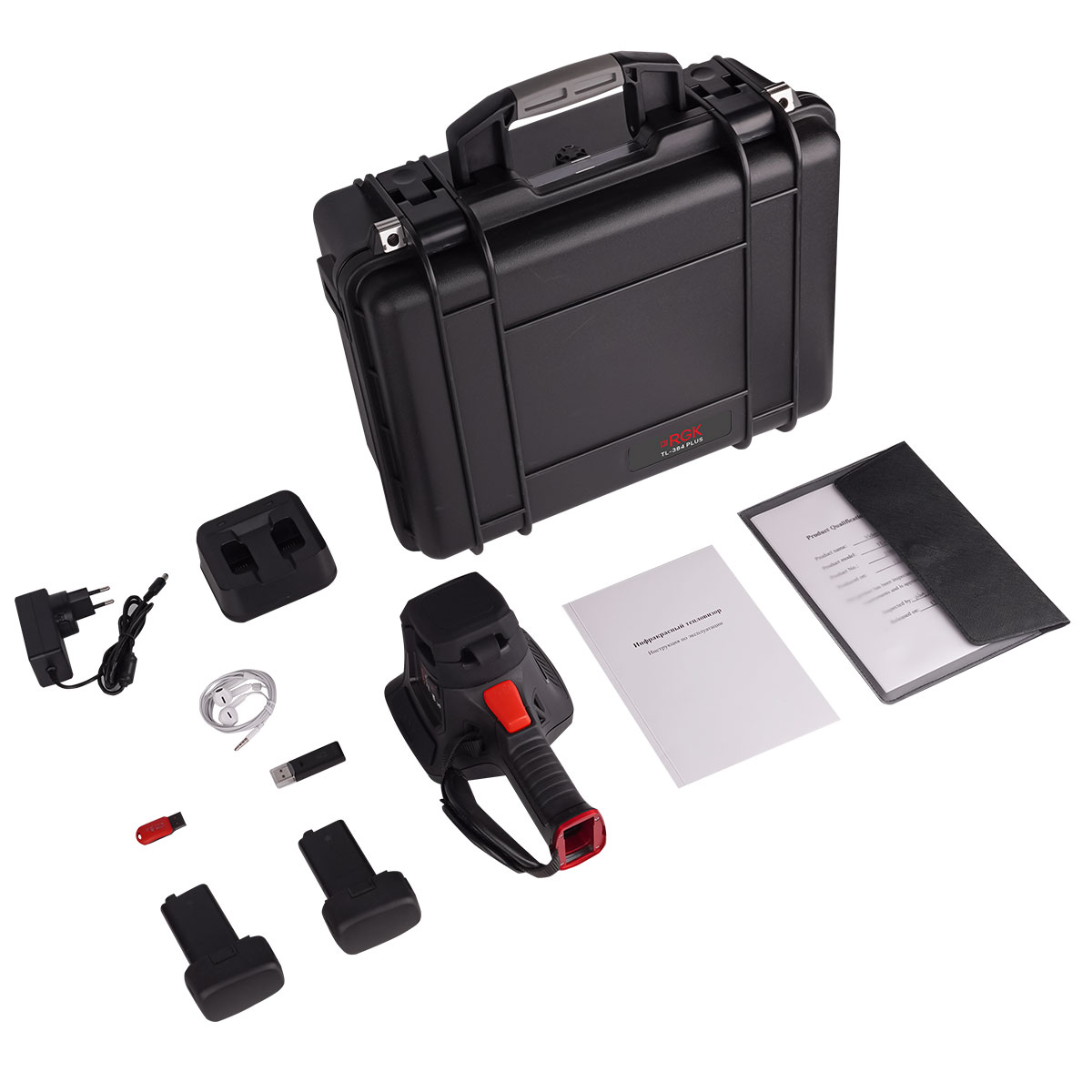

Комплектация
- Тепловизор RGK TL-384 Plus
- Аккумуляторные литийионные батареи - 2 шт.
- Зарядное устройство
- Адаптер питания
- Считыватель карты памяти
- Карта памяти SD
- Программное обеспечение на USB накопителе
- Кейс для переноски
- Наушники
- Руководство по эксплуатации
