Тепловизор RGK TL-64

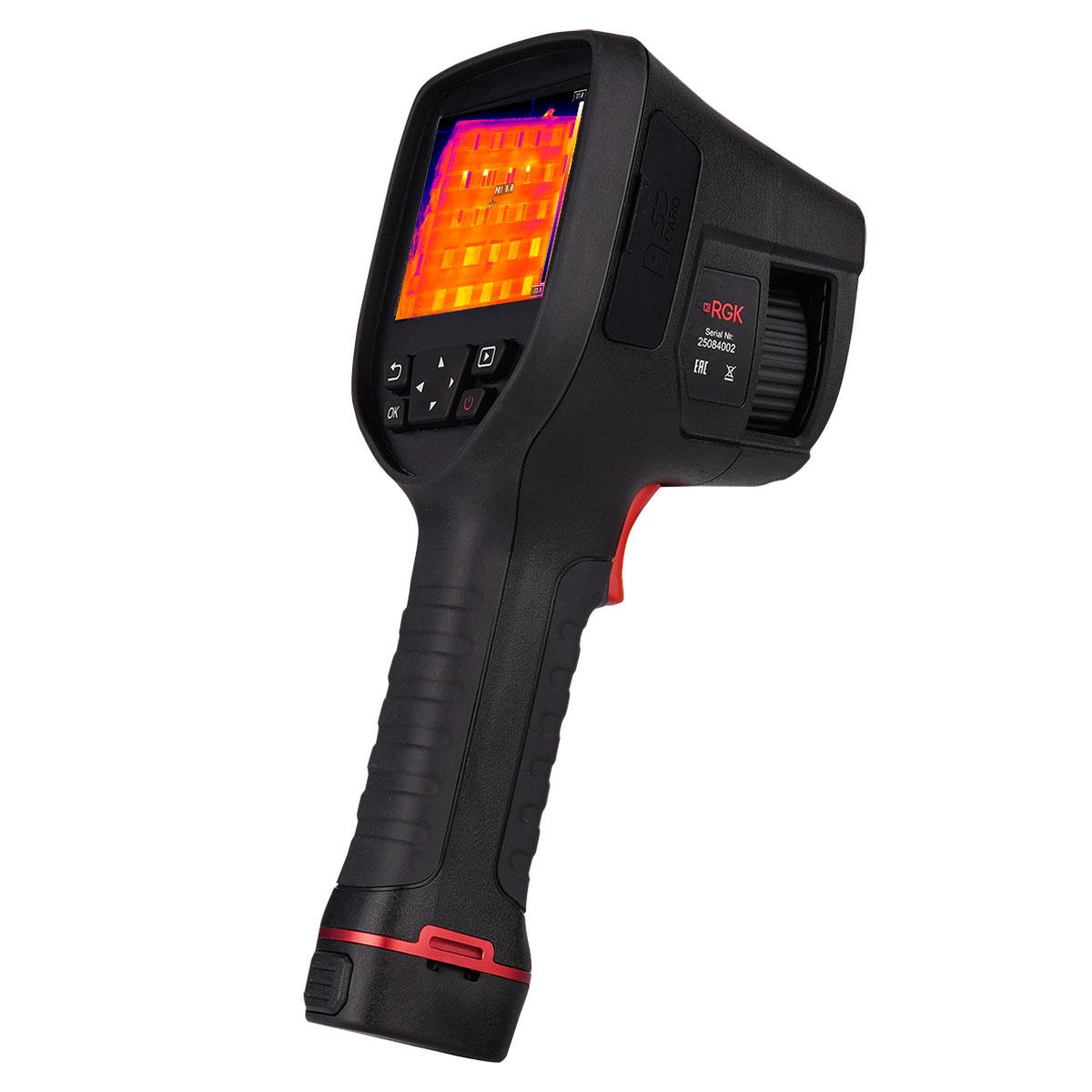

Тепловизор RGK TL-64, оборудованный ИК матрицей с разрешением 640 x 480 пикс. и 18-миллиметровым объективом, обеспечивает лучшее в своем классе качество термограмм, поддерживая возможность точной фокусировки в ручном режиме. Прибор является эффективным средством неразрушающего контроля и дистанционной диагностики разнотипного оборудования и инженерных объектов, и благодаря широкому измерительному диапазону до 2000 °С и исключительно высокой термочувствительности 0,04 °С может использоваться для решения задач в различных отраслях.
Продуманная эргономика

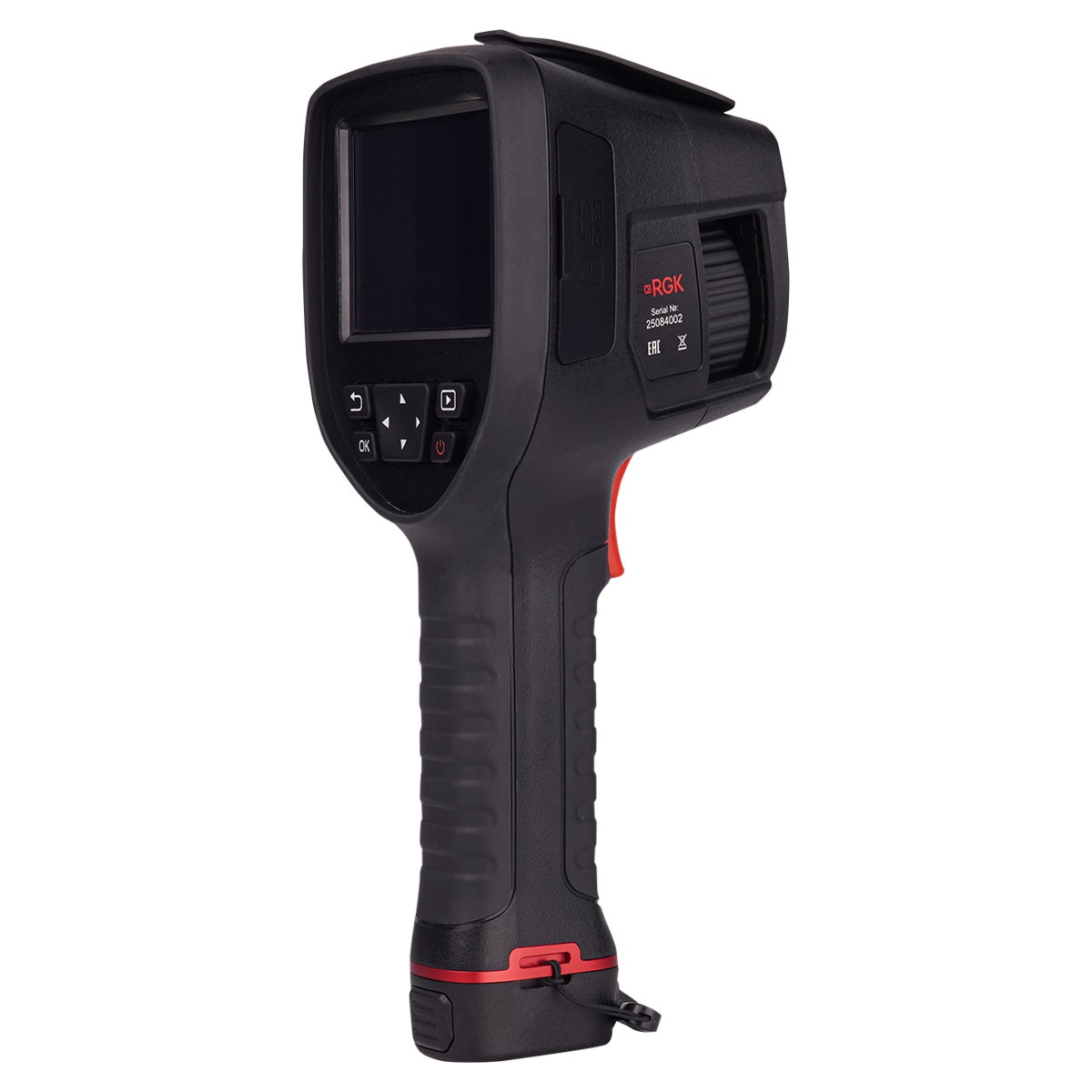

При использовании прибора одной рукой, можно легко менять режимы и активировать необходимые функции через контекстное меню, используя клавиши под экраном и центральную кнопку-джойстик. Большой сенсорный дисплей обеспечивает гибкость применения камеры и упрощает измерения и анализ, позволяя выбирать точки замеров одним нажатием на экран.
Функциональные возможности
Быстрая идентификация объектов с аномальной температурой обеспечивается благодаря режиму наложения термограмм на видимое изображение, получаемое с помощью встроенной цифровой камеры, снабженной LED подсветкой. Точное наведение измерителя на выбранную цель обеспечивает лазерный указатель. Для детального обследования отдельных элементов сложных объектов тепловизор поддерживает режим цифрового зуммирования. Радиометрическая видеозапись существенно экономит время обследования и позволяет делать запись температуры в динамике.
При выполнении диагностических работ групповым методом изображение с экрана тепловизора можно транслировать в беспроводном режиме на мобильные устройства с Wi-Fi интерфейсом, а в стационарных условиях – выводить на внешний крупноразмерный дисплей, для чего прибор оборудован портом Micro HDMI. Для реализации функции документирования, с целью сохранения термограмм и ИК-видео в процессе диагностических обследований, тепловизор RGK TL-64 снабжен съемной картой памяти. Предусмотрена возможность аннотирования данных при записи с использованием голосовых или текстовых сообщений, что упрощает их дальнейшую идентификацию и анализ в офисных условиях.
Конструкционные особенности

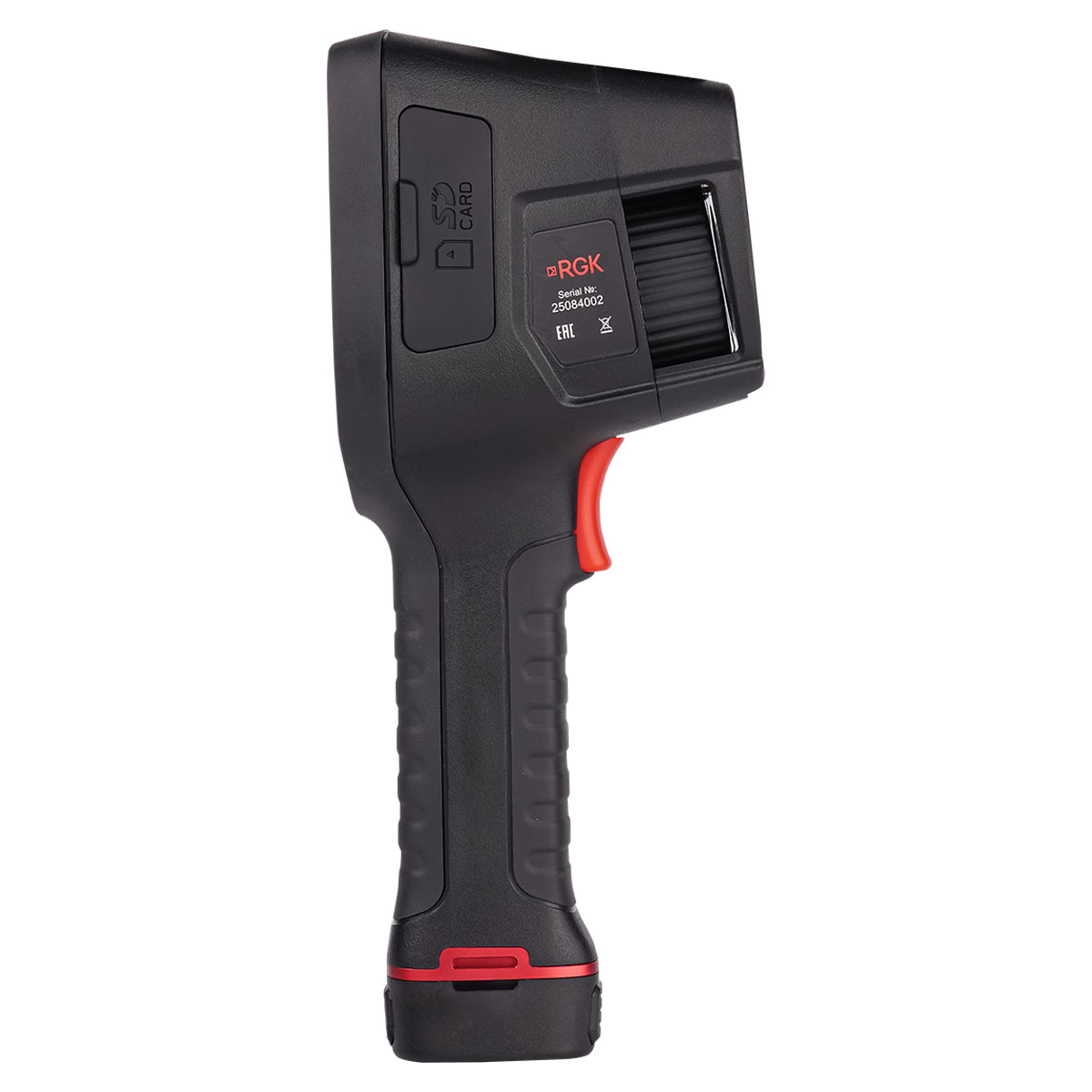

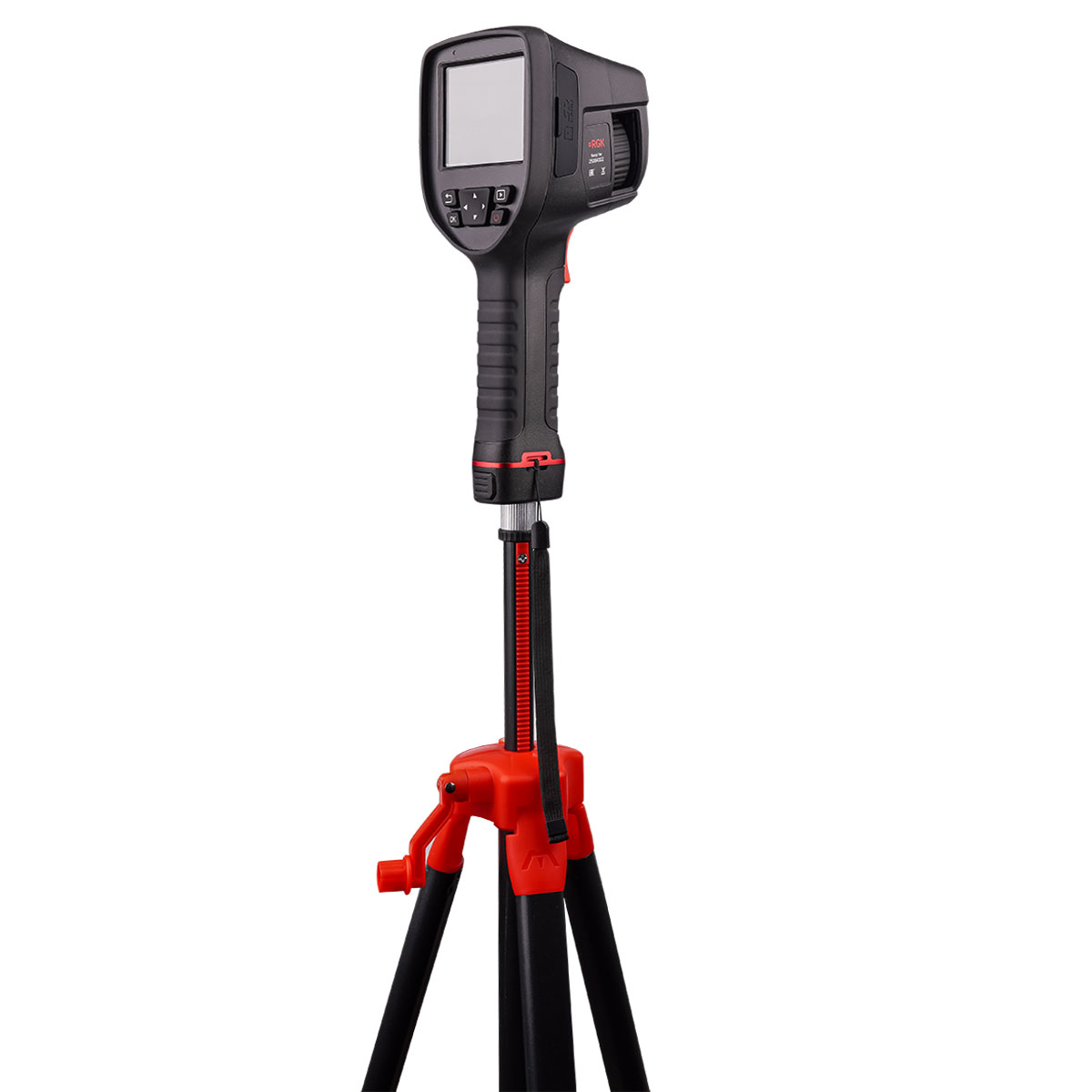

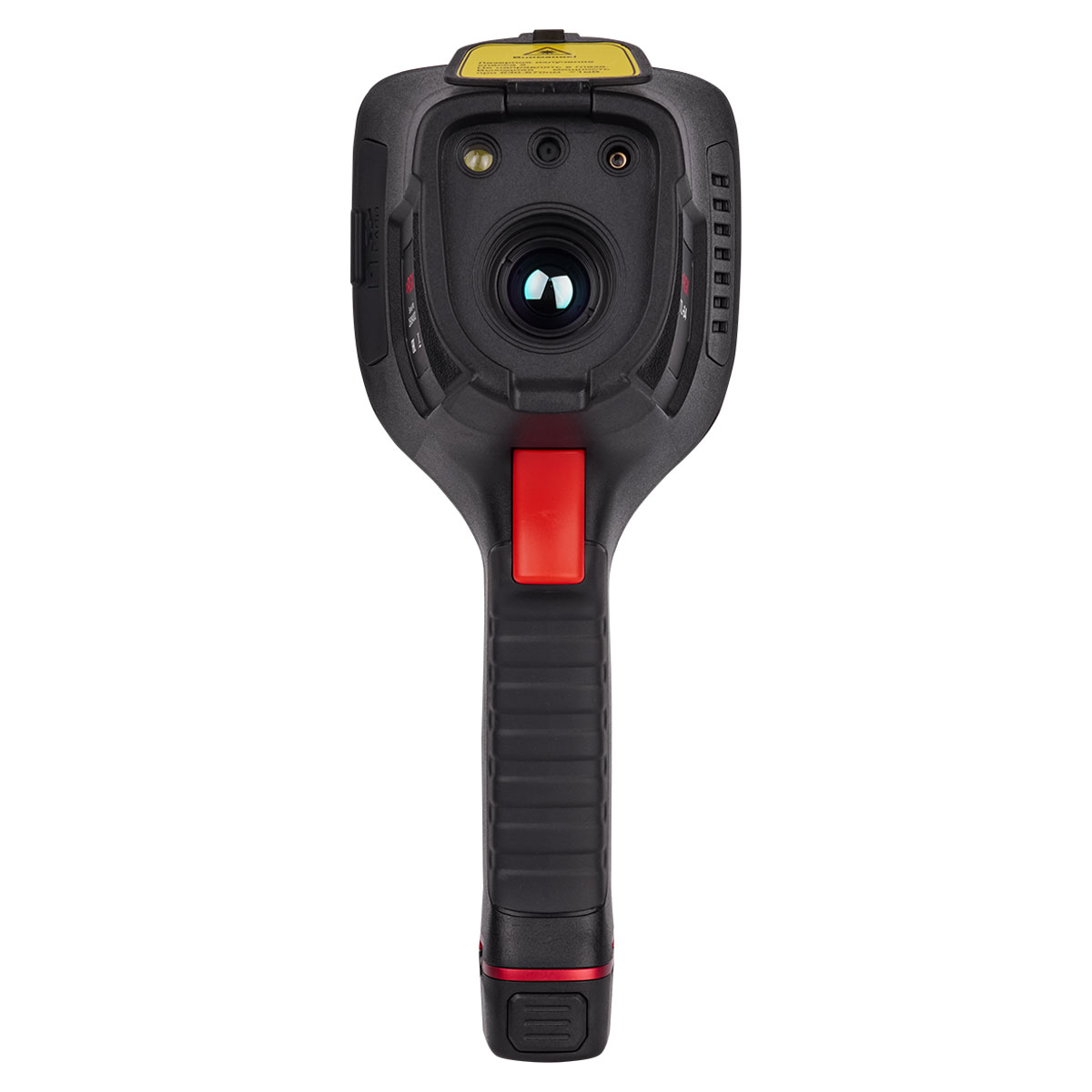

Прибор выполнен в таком же корпусе "пистолетного" форм-фактора, как и модель TL-38, конструкция которого обеспечивает улучшенную защиту объектива от механических воздействий, не препятствуя ручной фокусировке. Несъемная крышка, которая при выполнении ИК-обследований откидывается вверх, в нерабочем положении предохраняет линзы от случайных повреждений. При выполнении работ в стационарных условиях либо при необходимости проведения долговременных наблюдений оборудование можно закрепить на штативе, для чего служит отверстие с резьбой в нижней части пистолетной рукоятки.
Технические характеристики
| Измерение | |
| Диапазон измерений температуры | от -20 до +150 °С от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 % |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 640 x 512 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | 24° x 19° |
| Минимальное фокусное расстояние | 0,3 м |
| Пространственное разрешение | 0,66 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | ручной |
| Увеличение | 1x, 2x, 4x, 8x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 3,5-дюймовый ЖК-дисплей/640x480 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | максимум 10 точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | максимум 10 линий устанавливающихся вручную |
| Область | максимум 10 областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений, PNG |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | внутренние инструменты анализа изображений, в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Фонарик | есть |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| USB | Type C |
| Видеовыход | micro HDMI |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Bluetooth | есть, для подключения гарнитуры |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Разъем под штатив | есть |
| Физические характеристики | |
| Размеры | 257 x 102 x 105 мм |
| Вес камеры включая батарею | 0,74 кг |
(**) – по дополнительному заказу.

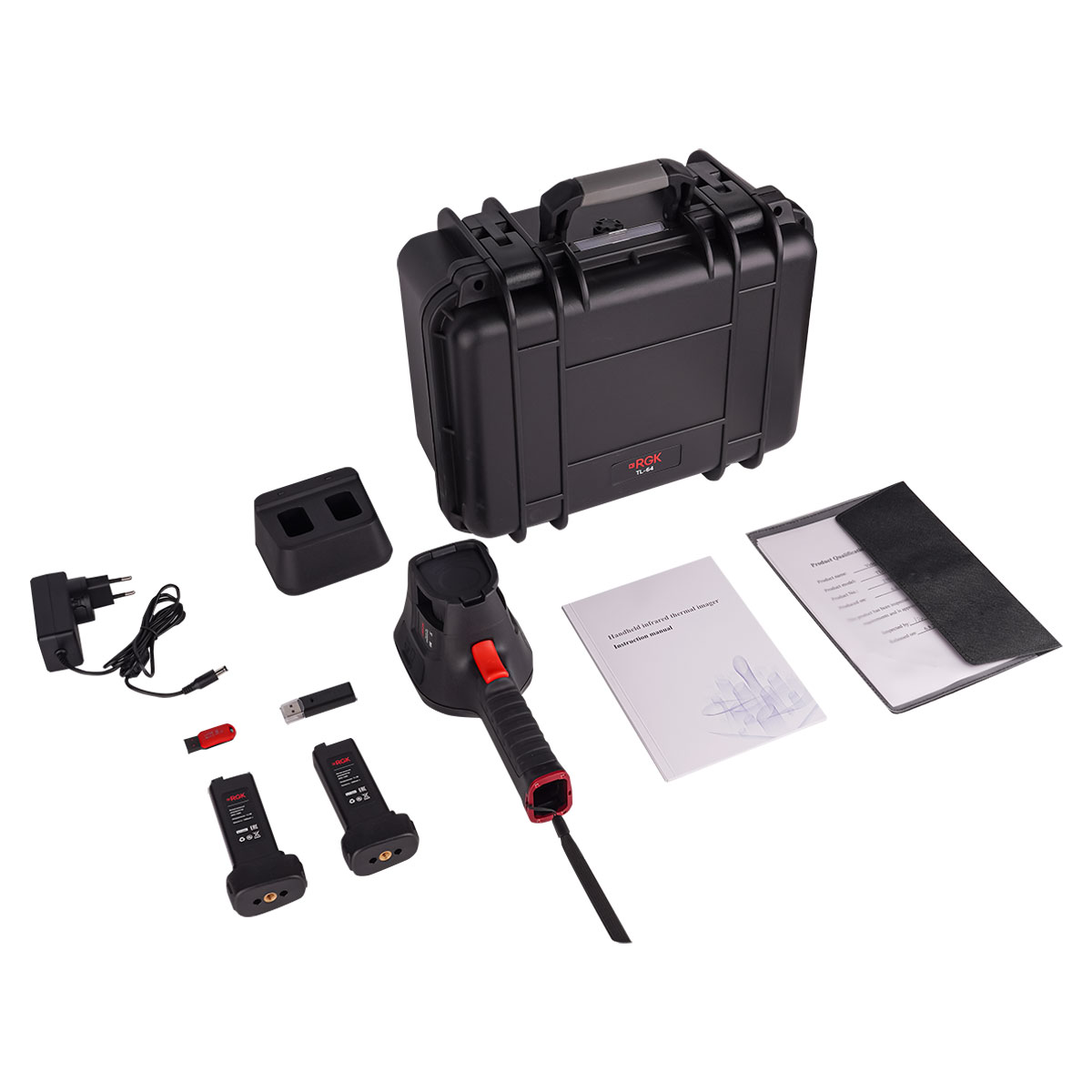

Комплектация
- Тепловизор RGK TL-64
- Аккумуляторные литийионные батареи - 2 шт.
- Зарядное устройство
- Адаптер питания
- Считыватель карты памяти
- Карта памяти SD
- Программное обеспечение на USB накопителе
- Кейс для переноски
- Руководство по эксплуатации
