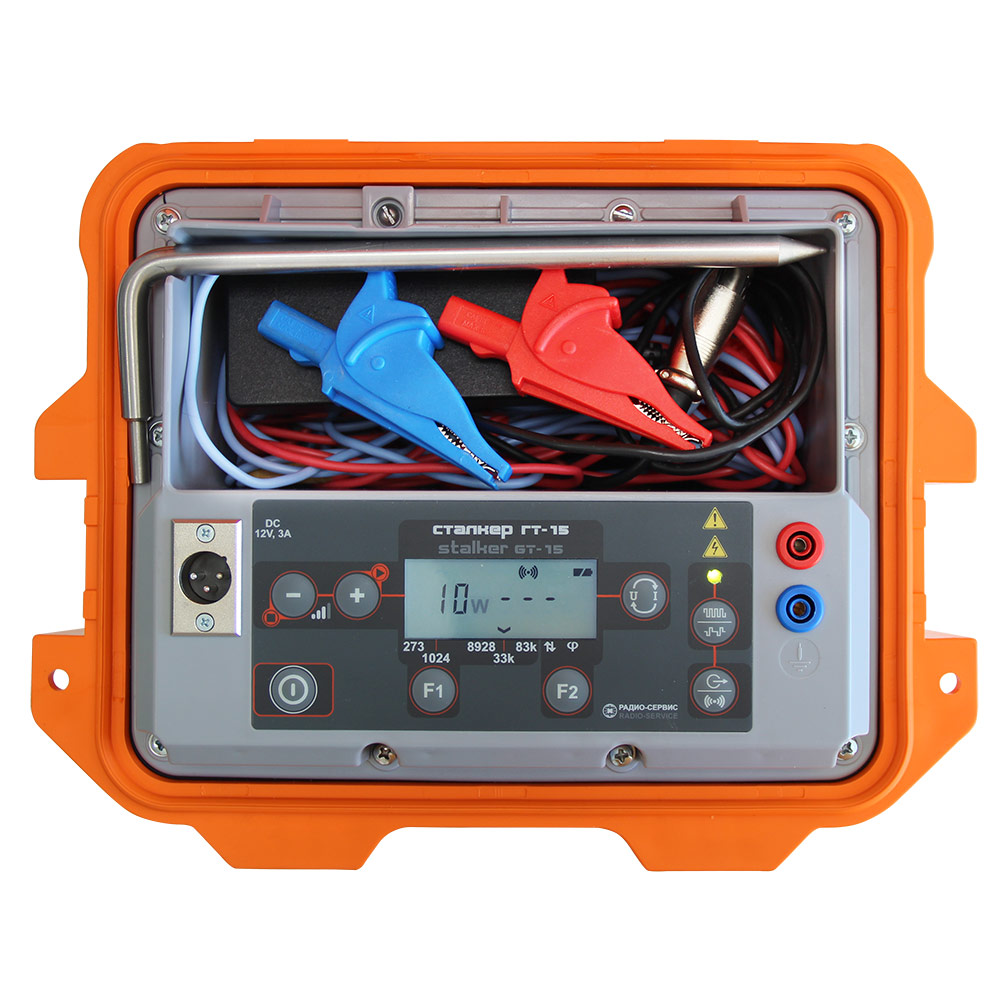

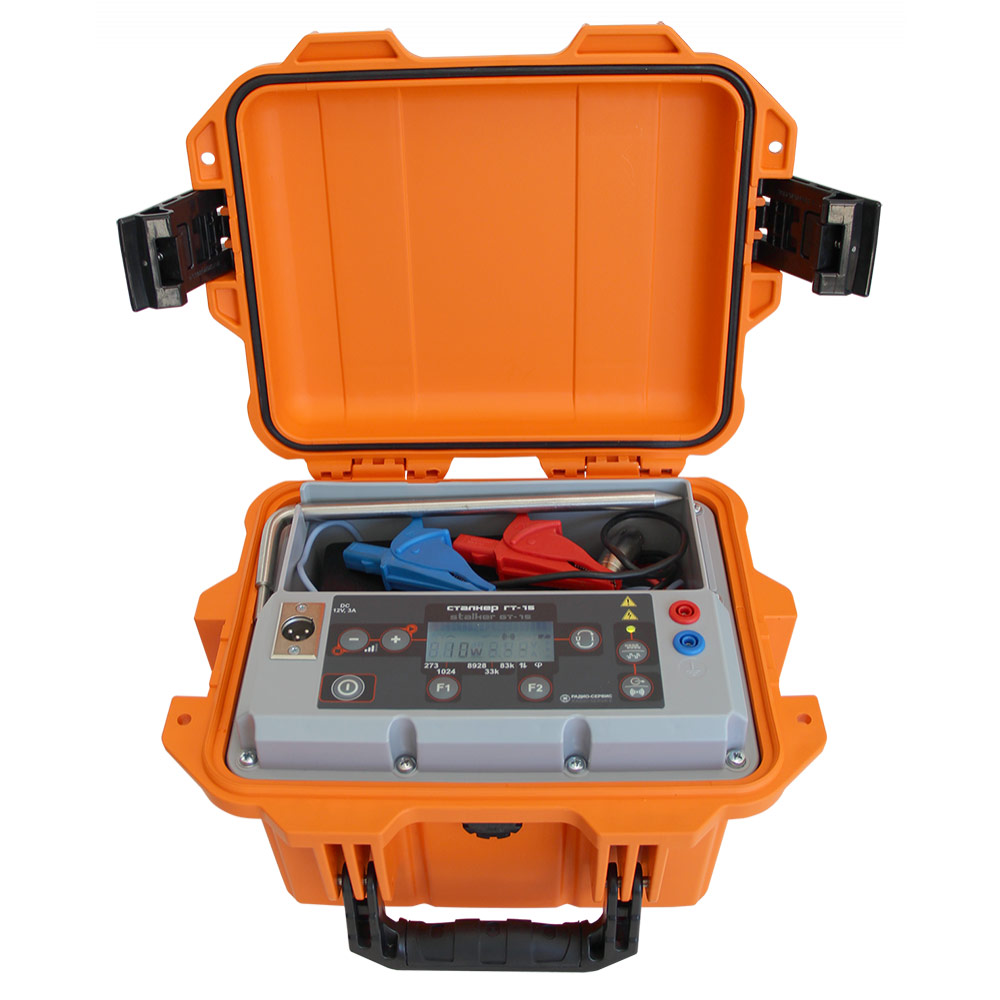

Генератор Сталкер ГТ-15 (LFP)

92 000 руб.

Генератор Сталкер ГТ-15 (LFP) предназначен для подачи в линии исследуемых коммуникаций рабочих сигналов и совместно с приемниками серии «Сталкер» позволяет определить конфигурацию трассы, глубину залегания и места повреждения изоляции кабелей и трубопроводов. Форма выходного тока – модифицированный синус.

Генераторы могут эксплуатироваться с любыми приемниками, имеющими совпадающие с ним рабочие частоты.

Питание генератора осуществляется от встроенного литий-железофосфатного (LiFePo4) аккумулятора 12,8 В, 7,2 А/ч. Допускается питание генератора от внешнего источника постоянного тока «12 В», в том числе от блока питания из комплекта поставки, при этом выходная мощность генератора будет ограничена 10 Вт.

Генератор имеет самоконтроль напряжения питания. Во время работы при снижении напряжения питания встроенного аккумулятора ниже 10,5 В генератор автоматически пересогласуется сначала на мощность 10 Вт (если мощность была задана выше), затем на 5 Вт и при дальнейшем снижении напряжения питания генератор выключается. Так же самоотключение генератора происходит при снижении напряжения внешнего источника постоянного тока ниже 10,5 В.

Генератор имеет режим зарядки аккумулятора. Он включается автоматически при подключении блока питания. В режиме генерации зарядка не осуществляется.

Генератор имеет 3 режима генерации:

непрерывная генерация;
импульсная генерация ⅔ (генерация сигнала 1 секунда, пауза 0,5 секунды);
импульсная генерация ½ (генерация сигнала 0,5 секунды, пауза 0,5 секунды).

При отсутствии генерации в течение 15 минут происходит автоматическое выключение генератора.

Особенности Генератора ГТ-15 (LFP)

одновременная подача двух частот;
индикация величины выходного тока;
напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
время работы при максимальной мощности - не менее 6 часов;
автоматическое согласование генератора с нагрузкой;
увеличенный отсек для хранения аксессуаров;
питание от литиевого аккумулятора (технология LFP).

Технические характеристики

Частоты выходного сигнала, Гц ± 2 Гц – одночастотные – двухчастотные	273, 1024, 8928, 32768 (33 к), 83077 (83 к); 1024 (↑↓), 8928 (φ)
Форма выходного тока	модифицированный синус
Диапазон установки выходной мощности	от аккумулятора 1…15Вт от внешнего питания 1…10Вт
Максимальное значение выходного напряжения	210 В, для частоты 33 к - 130 В для частоты 83 к - 45 В принудительное ограничение - 30 В
Максимальное значение выходного тока, А	0,80
Погрешности показания выходного напряжения и тока	± (5 % + 5 е.м.р.)
Диапазон согласования с нагрузкой при максимальной выходной мощности для одночастотных сигналов 273, 1024 и 8928 Гц	от 30 до 2600 Ом
Частота и мощность выходного сигнала от встроенного индуктора	32768 Гц (33 к), 83077 Гц (83 к), от 1 до 10 Вт
Диапазон напряжений питания постоянного тока, В	от 10,5 до 15
Максимальная мощность потребления от внешнего источника питания 12В, Вт	не более 30
Время непрерывной работы в импульсном режиме при максимальной выходной мощности в нормальных условиях от заряженного внутреннего аккумулятора, ч	не менее 6
Сопротивление изоляции между гнездами «Выход» и корпусом при напряжении 2500 В, МОм	не менее 20
Габаритные размеры, мм, не более	275х250х180
Вес (без аксессуаров), кг, не более	3,5
Диапазон рабочих температур, °С	–30...+55

Комплектация

Генератор «Сталкер» ГТ-15 РАПМ.435131.005 – 1 шт.
Блок питания генератора 12 В, 3 А – 1 шт.
Провод соединительный 5м РАПМ.685614.011 – 2 шт.
Зажим типа «крокодил» (красный / синий) – 2 шт.
Штырь заземления 20 см РАПМ.746711.001 – 1 шт.
Руководство по эксплуатации РАПМ.435141.005РЭ – 1 шт.

Дополнительные аксессуары

Клещи индукционные КИ-50 РАПМ.418114.003 – 1 шт.
Клещи индукционные КИ-100 РАПМ.418114.012 – 1 шт.
Штырь заземления винтовой РАПМ.305177.002, длиной 1 м – 1 шт.
Штырь заземления РЛПА.305177.004-01, длиной 50 см – 1 шт.
Катушка с красным проводом 10 м РАПМ.685442.004 – 1 шт.
Катушка с синим проводом 10 м РАПМ.685442.004-01 – 1 шт.
Кабель питания «12 В» РАПМ.685613.001 – 1 шт.
Контакт магнитный РАПМ.469339.001 – 1 шт.
Рамка передающая РП-02 РАПМ.468151.001 – 1 шт.
Антенна передающая АП-01 РАПМ.464311.004 – 1 шт.
Адаптер зарядный «12 В» РАПМ.685614.010 – 1 шт.

Файлы для скачивания
Руководство по эксплуатации на генератор	Скачать
