Трассоискатель Сталкер 15-12 (LFP)
Трассоискатель Сталкер 15-12 – удобный, надежный, простой в эксплуатации прибор для поиска и обнаружения подземных коммуникаций, а также мест их залегания.

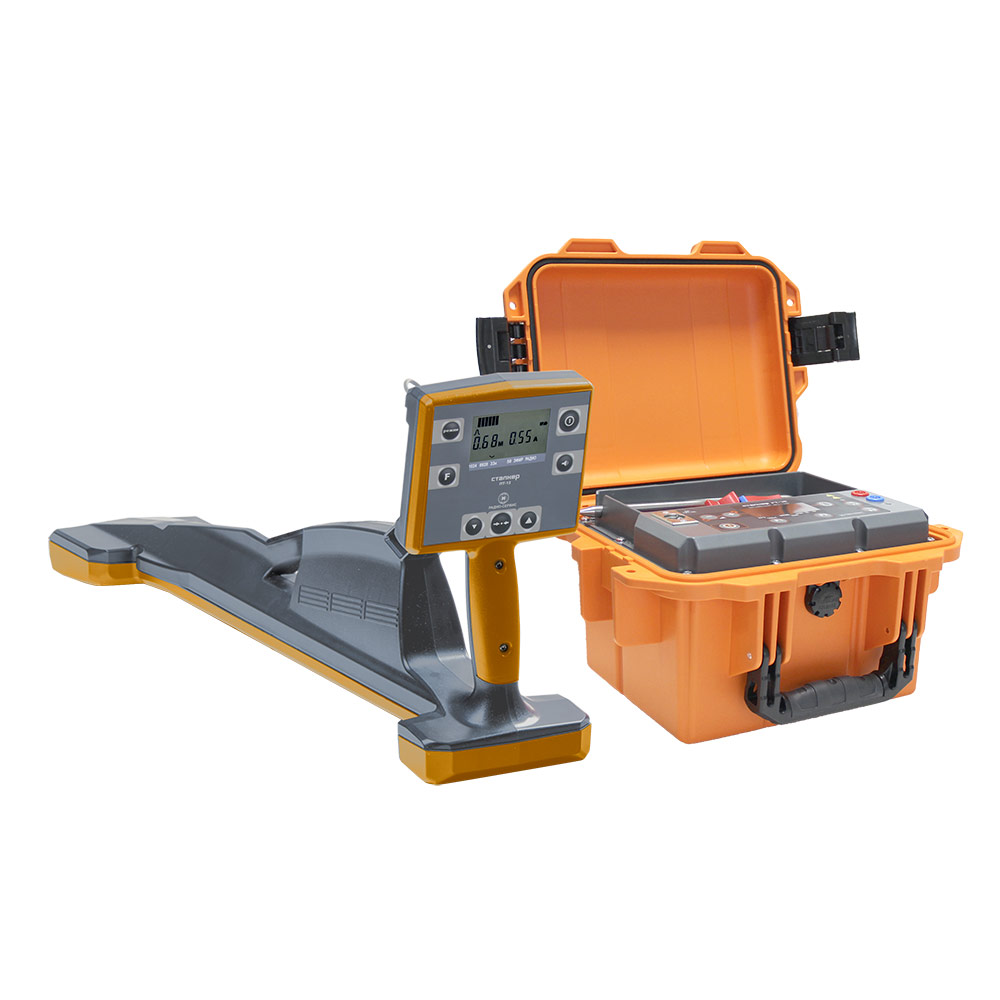

В комплект поставки трассоискателя Сталкер 15-12 входит генератор ГТ-15 и приемник ПТ-12.
Особенности трассопоискового комплекса Сталкер 15-12:
- простой, интуитивно-понятный поиск коммуникации;
- «РАДИО» частота (пассивная) для поиска трассы без генератора;
- частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
- бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
- легкий и компактный генератор ГТ-15.
Трассоискатель Сталкер 15-12 может функционировать без генератора и обнаруживать кабели по электрическим импульсам, проходящим по ним. Предусмотрена возможность работы в двух режимах – для поиска кабельных линий и для поиска коммуникационных магистралей.
Защищенный от внешних воздействий корпус генератора и приемника защищены от попадания влаги и пыли. Трассоискатель имеет небольшой вес, его легко переносить с места на место в процессе поиска коммуникаций.
Жидкокристаллический дисплей обладает антибликовым покрытием для использования при ярком солнечном свете. Трассоискатель Сталкер 15-12 издает звуковой сигнал, тональность которого меняется в зависимости от расположения приемника над кабелем. Это позволяет вести поиск без отслеживания данных на экране.
Генератор способен подавать в искомую кабельную линию электрический импульс в постоянном или прерывном режиме. Последний позволяет уменьшить расход тока и увеличить время автономной работы прибора от встроенного аккумулятора.
В модернизированном «ГТ‑15» реализованы ключевые улучшения:
- Выходная мощность увеличена на 50% — теперь составляет 15 Вт;
- Рабочая частота 83077 Гц (83 кГц) — полная совместимость с локаторами зарубежных производителей;
- Степень защиты корпуса повышена до IP65;
- Аккумулятор - литий-железо-фосфатный (LiFePO4) с увеличенным ресурсом до 2000 циклов заряд/разряд;
- Сниженный вес — всего 3,5 кг;
- Увеличенное время работы — 6 часов при возросшей мощности в 1,5 раза;
- Большой и эргономичный отсек для хранения аксессуаров.

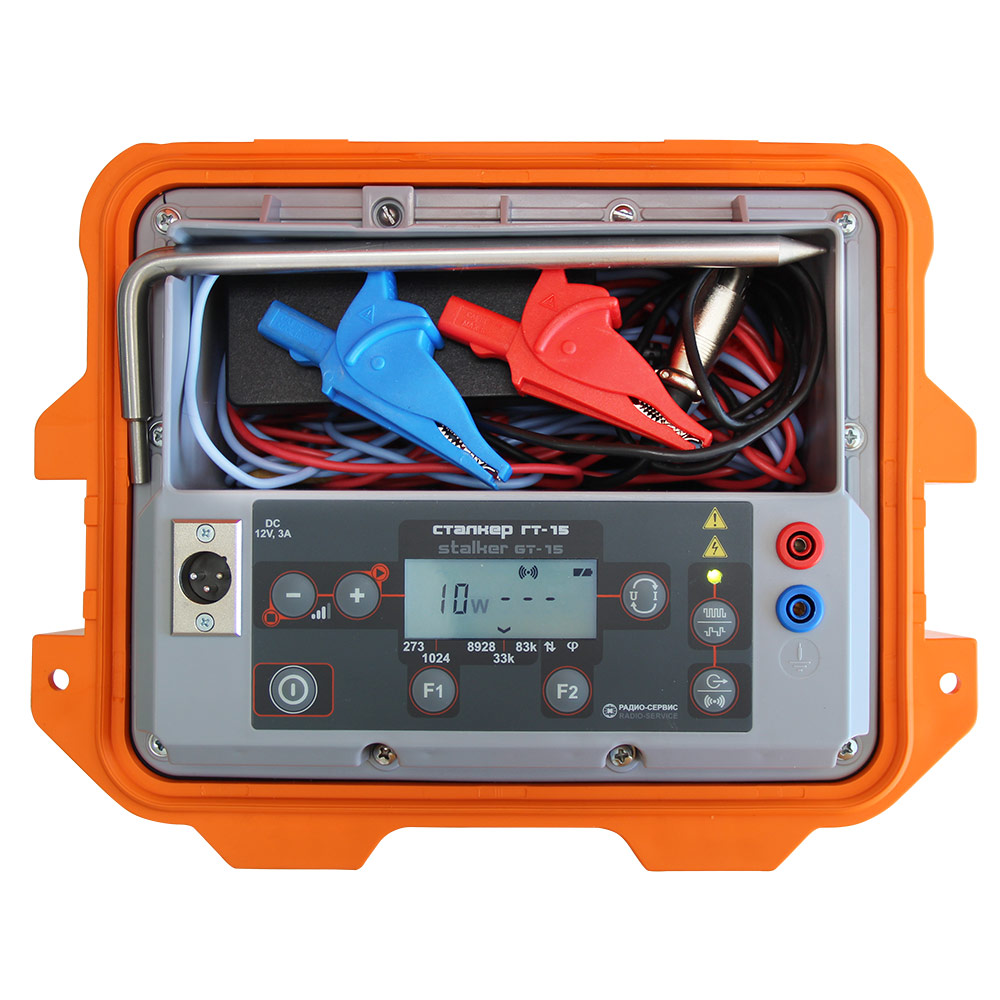

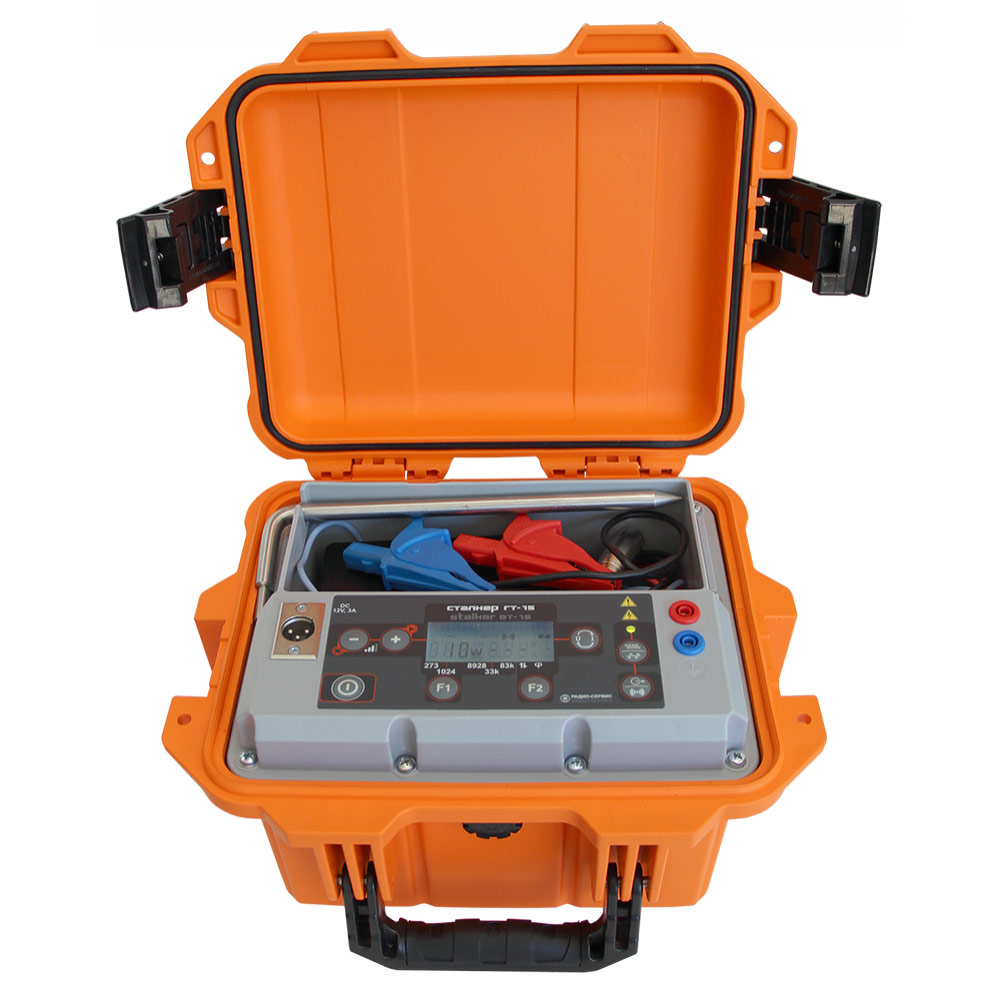

Генератор ГТ-15:
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- время работы при максимальной мощности - не менее 6 часов;
- автоматическое согласование генератора с нагрузкой.
- увеличенный отсек для хранения аксессуаров;
- питание от литиевого аккумулятора (технология LFP).

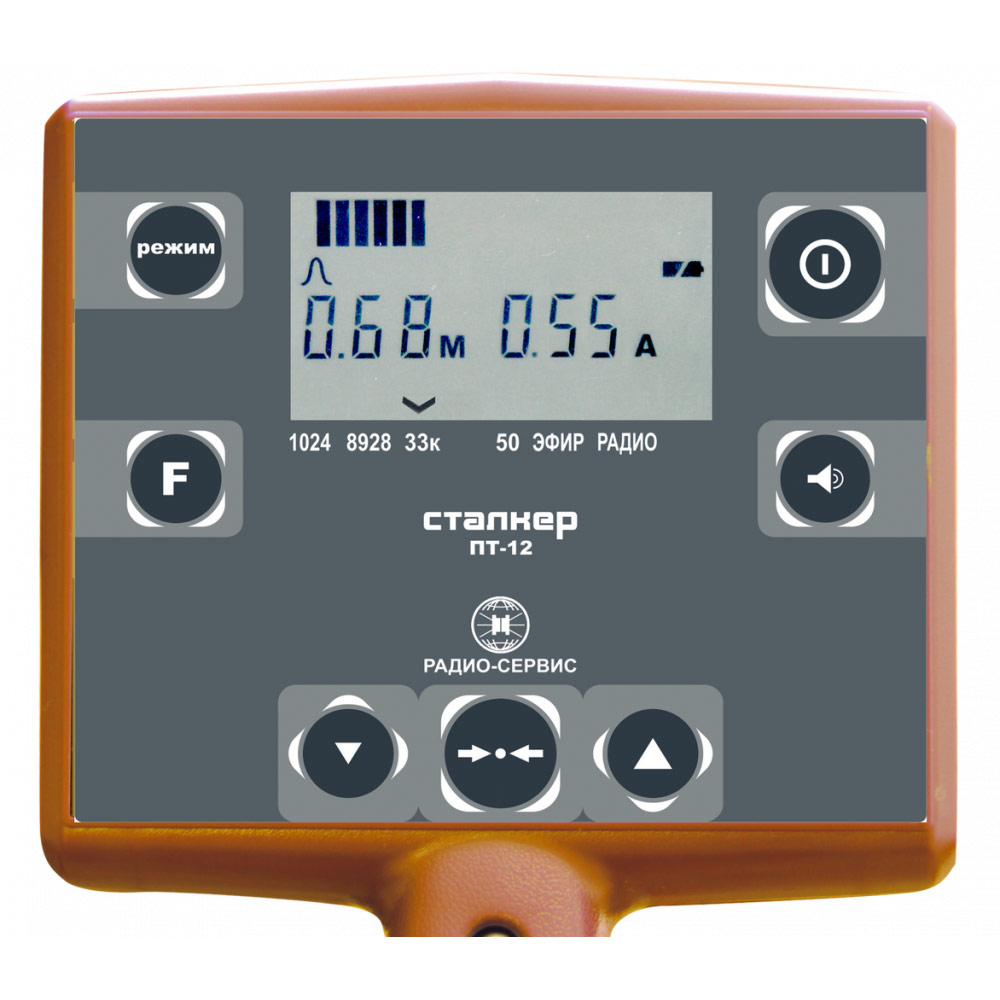

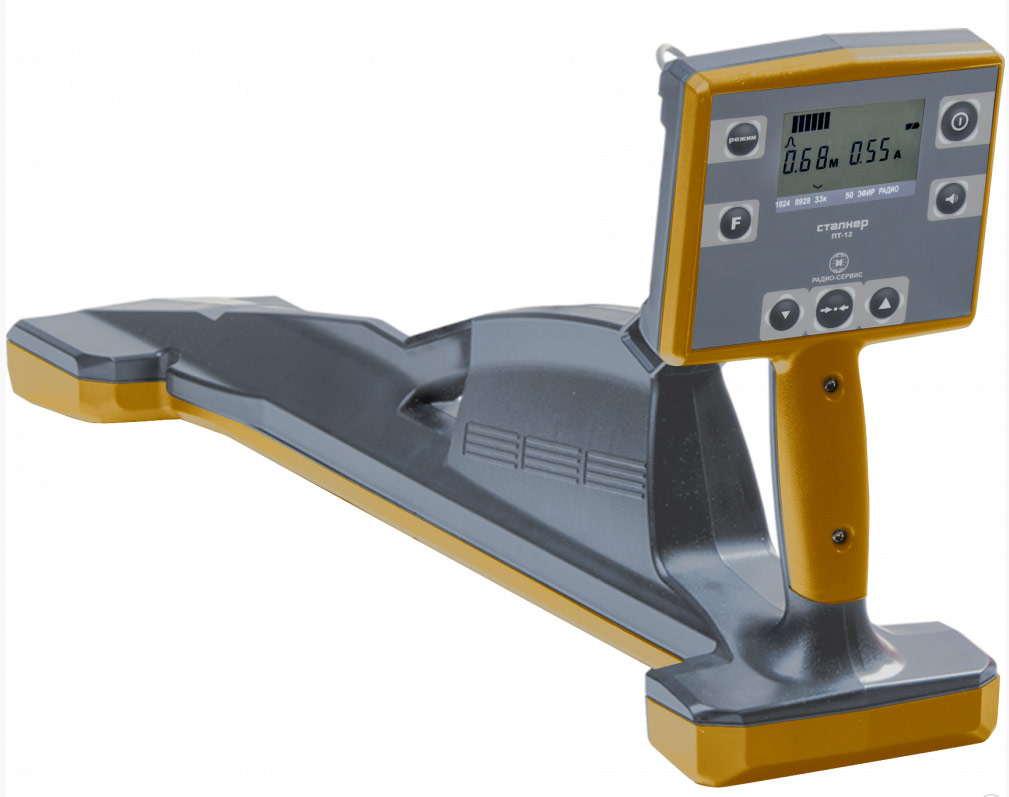

Особенности приемника ПТ-12:
- Легкий, ударопрочный, брызгозащищенный корпус;
- Жидкокристаллический антибликовый дисплей с подсветкой;
- Встроенный динамик;
- Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
- Режимы поиска: острый максимум, пологий максимум, минимум;
- Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
Технические характеристики приемника сигналов ПТ-12
| Активные частоты | 1024, 8928, 32768 (33к) |
| Диапазон рабочих частот при работе без генератора | «ЭФИР» (48 – 14000 Гц), «РАДИО» (10 – 36 кГц) 50 Гц |
| Определение глубины залегания коммуникации | От 0,10 м до 6,00 м |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А |
| Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более | ±0,1 м |
| Габаритные размеры, не более | 700х300х140 мм |
| Масса, не более | 1,7 кг |
| Значения рабочей температуры | от –20 до +55 °С; |
Технические характеристики генератора ГТ 15
| Рабочие частоты, Гц | 273, 1024,8928, 32768, 83077 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до 15 |
| Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
| Габаритные размеры, мм, не более | 210x130x100 |
| Диапазон рабочих температур, °С | от –30 до +55 |
| Масса, кг, не более | 3,5 |
Комплектация
- Приемник «Сталкер» ПТ-12 - 1 шт.
- Блок питания 12 В, 0,5 А - 1 шт.
- Батарейный отсек 5*АА - 1 шт.
- Руководство по эксплуатации на ПТ-12 - 1 шт.
- Сумка для приемника ПТ-12 - 1 шт.
- Генератор «Сталкер» ГТ-15 LFP - 1 шт.
- Штырь заземления 20 см, нержавеющая сталь - 1 шт.
- Упаковка - 1 шт.
- Блок питания генератора 12 В, 3 А - 1 шт.
- Провод соединительный 5 м, красный - 1 шт.
- Провод соединительный 5 м, синий - 1 шт.
- Зажим изолированный тип а "крокодил", d30, красный - 1 шт.
- Зажим изолированный типа "крокодил", d30, синий - 1 шт.
- Руководство по эксплуатации на ГТ-15 - 1 шт.
Дополнительная комплектация
- Телефоны головные - 1 шт.
- Адаптер 5/12
- Клещи индукционные КИ-50 - 1 шт.
- Клещи индукционные КИ-100 - 1 шт.
- Штырь заземления 1 м, винтовой, нержавеющая сталь - 1 шт.
- Штырь заземления 1 м, нержавеющая сталь - 1 шт.
- Штырь заземления 50 см, нержавеющая сталь
- Рамка передающая РП-02 - 1 шт.
- Адаптер зарядный 12 В - 1 шт.
- Кабель питания 12 В - 1 шт.
- Катушка с проводом 10 м, для генератора "Сталкер", красная - 1 шт.
- Катушка с проводом 10 м, для генератора "Сталкер", синяя - 1 шт.
- Контакт магнитный - 1 шт.
- Кейс для трассоискателей «Сталкер» - 1 шт
