Трассоискатель Сталкер 15-14 (LFP)

Трассоискатель Сталкер 15-14 - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

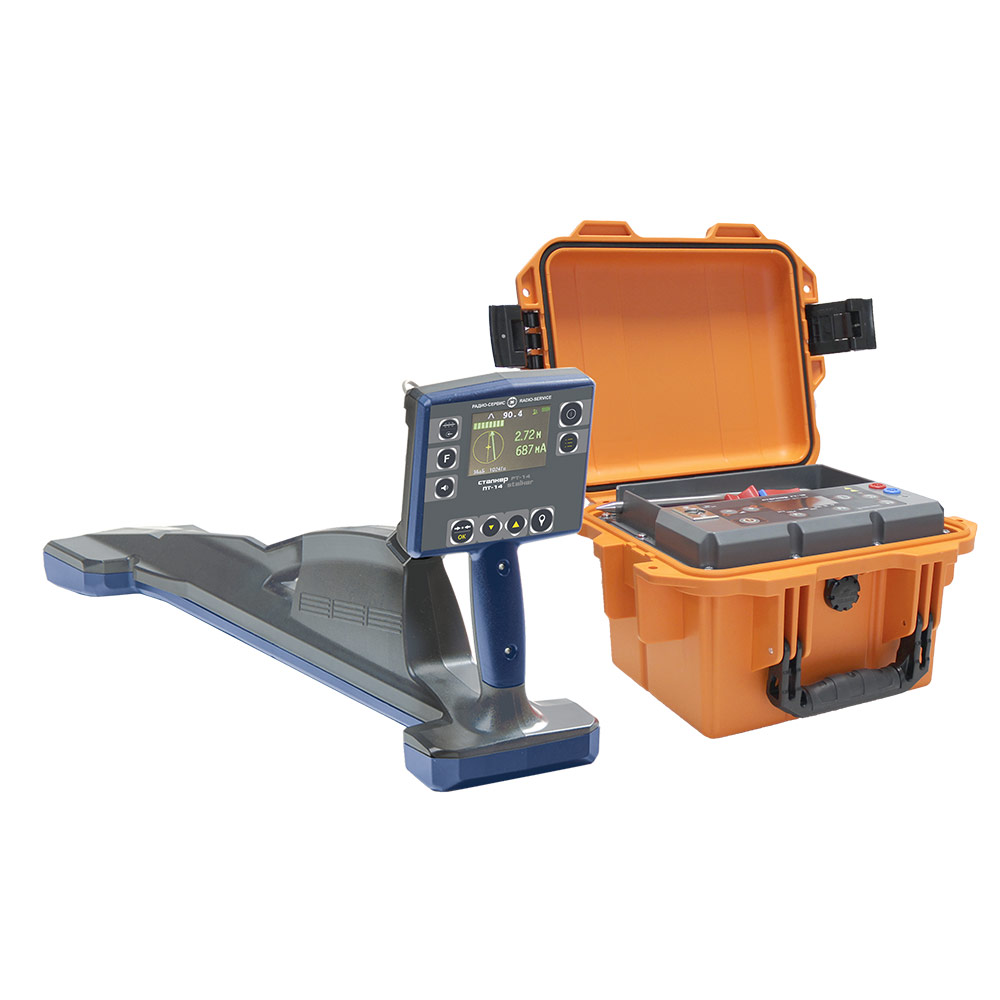

В комплект поставки Сталкер 15-14 входит генератор ГТ-15 и приемник ПТ-14.

Общие особенности трассоискателя Сталкер 15-14:

• Увеличенное время работы до 14 часов от Li-Ion аккумуляторов;
• Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• GPS - выноска подземных трасс с последующим наложением на карту;
• Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 83 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-110;
• Легкий и компактный генератор ГТ-15;
• Меню приемника ПТ-14 на русском и английском языках.

В модернизированном «ГТ‑15» реализованы ключевые улучшения:

• Выходная мощность увеличена на 50% — теперь составляет 15 Вт;
• Рабочая частота 83077 Гц (83 кГц) — полная совместимость с локаторами зарубежных производителей;
• Степень защиты корпуса повышена до IP65;
• Аккумулятор - литий-железо-фосфатный (LiFePO4) с увеличенным ресурсом до 2000 циклов заряд/разряд;
• Сниженный вес — всего 3,5 кг;
• Увеличенное время работы — 6 часов при возросшей мощности в 1,5 раза;
• Большой и эргономичный отсек для хранения аксессуаров.

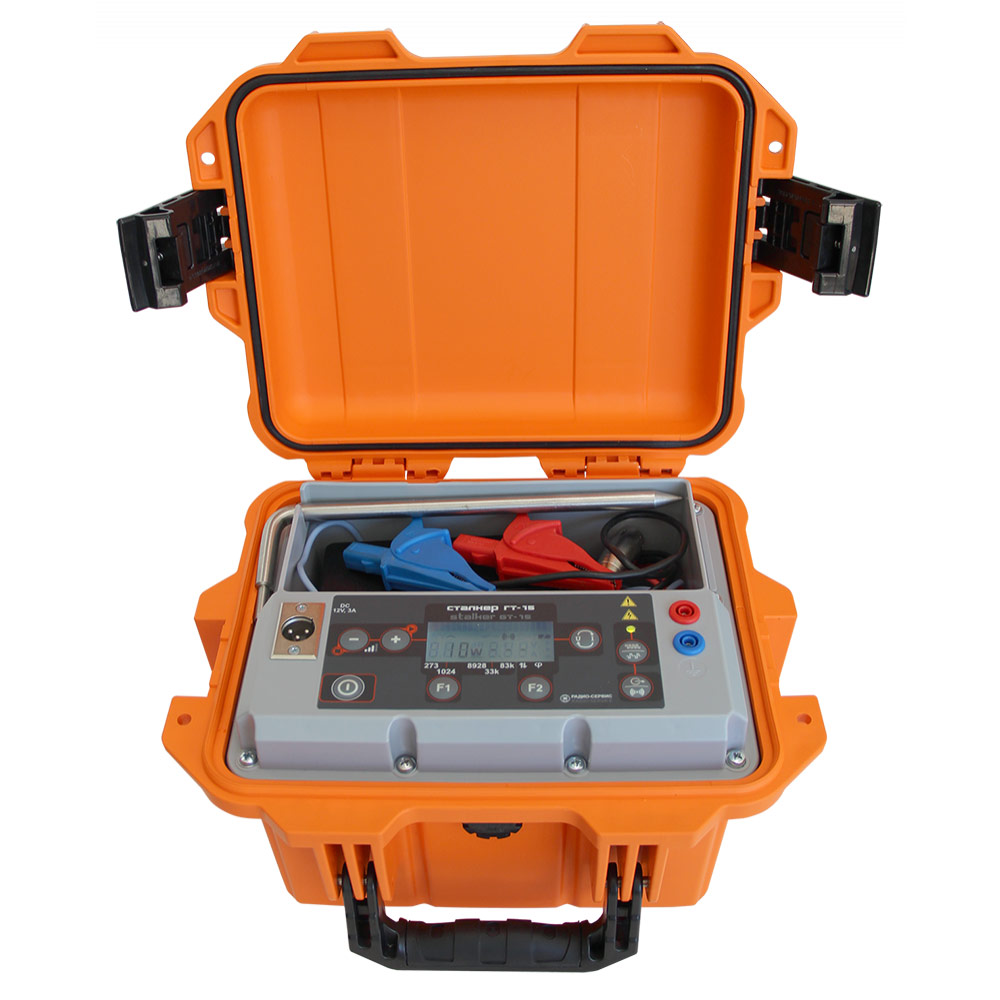

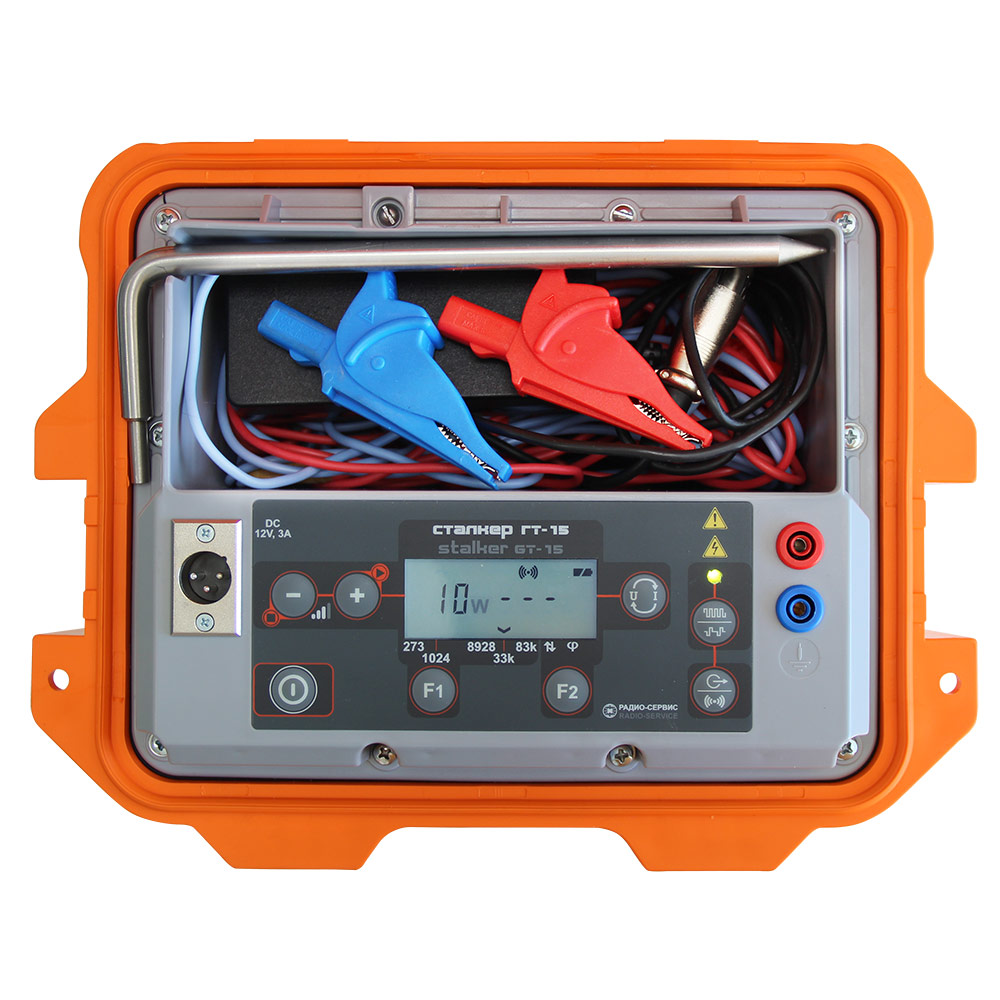

Генератор ГТ-15:

• одновременная подача двух частот;
• индикация величины выходного тока;
• напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
• два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
• время работы при максимальной мощности - не менее 6 часов;
• автоматическое согласование генератора с нагрузкой;
• увеличенный отсек для хранения аксессуаров;
• питание от литиевого аккумулятора (технология LFP).

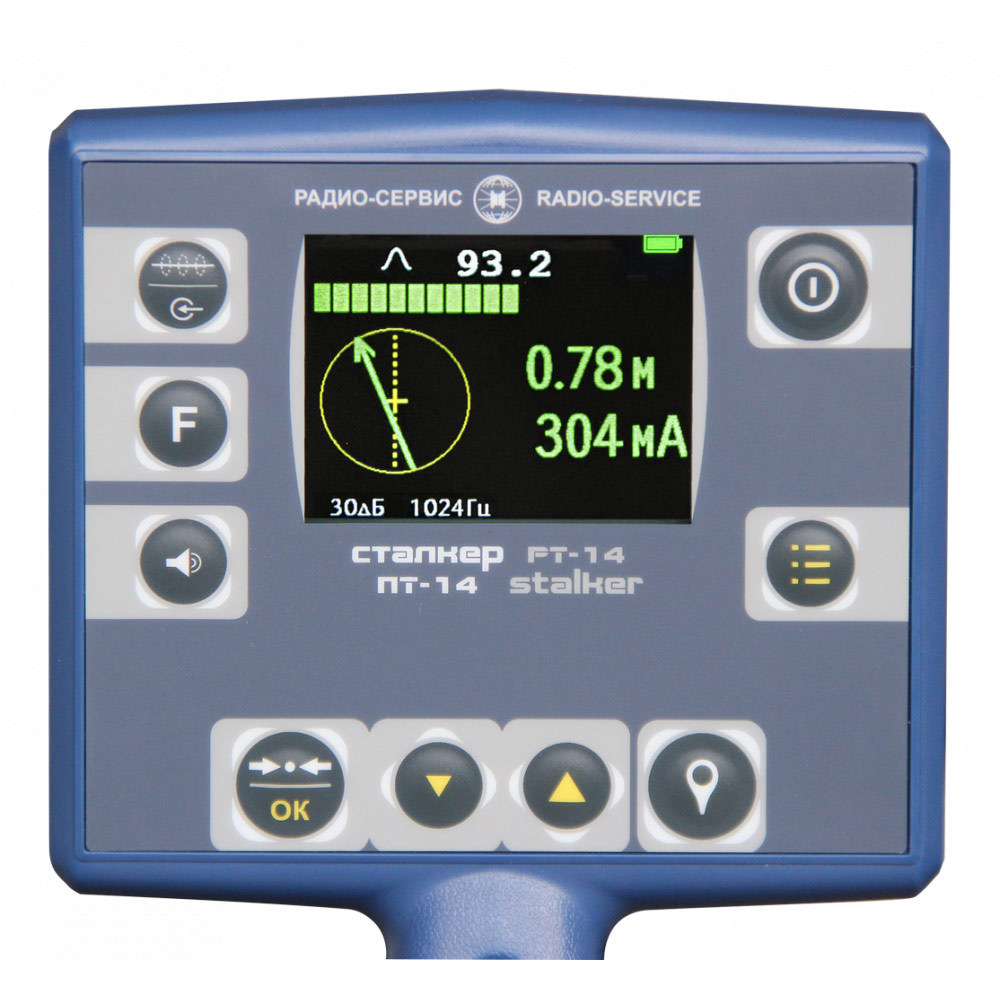

Приемник Сталкер ПТ-14 (Li-Ion):

• облегченная конструкция (вес 1,7 кг.)
• яркий цветной дисплей
• Увеличенное время работы до 14 часов от Li-Ion аккумуляторов

Непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Шкала «зонд» - для определения мест повреждений;
• Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

Запись в память приемника ПТ-14:

• уровня сигналов с магнитных антенн и по входу «ЗОНД»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ЗОНД»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

Характеристики приемника ПТ-14

Характеристики переносного генератора ГТ-15

Комплектация

• Приемник «Сталкер» ПТ-14 (Li-Ion) - 1 шт.
• Блок питания 12 В, 1А - 1 шт.
• Батарейный отсек 6*АА -1 - 1 шт.
• Bluetooth-USB адаптер - 1 шт.
• Руководство по эксплуатации на ПТ-14 - 1 шт.
• Сумка для приемника ПТ-14 - 1 шт.
• Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 - 1 шт.
• Упаковка - 1 шт.
• Генератор «Сталкер» ГТ-15 LFP - 1 шт.
• Штырь заземления 20 см, нержавеющая сталь - 1 шт.
• Блок питания генератора 12 В, 3 А - 1 шт.
• Провод соединительный 5 м, красный - 1 шт.
• Провод соединительный 5 м, синий - 1 шт.
• Зажим изолированный типа «крокодил», d30, красный - 1 шт.
• Зажим изолированный типа «крокодил», d30, синий - 1 шт.
• Руководство по эксплуатации на ГТ-15 - 1 шт.

Дополнительная комплектация приемника ПТ-14

• Телефоны головные - 1 шт.
• Мини-датчик МД-01 - 1 шт.
• Датчик контроля изоляции ДКИ-02 - 1 шт.
• Датчик контроля изоляции ДКИ-П1 - 1 шт.
• Датчик контроля изоляции ДКИ-Е с браслетом - 1 шт.
• Датчик контроля изоляции "А-Рамка" с креплением - 1 шт.
• Ремешок нашейный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 - 1 шт.
• Адаптер 5/12 - 1 шт.
• Контроллер PrinCe LT700H Tablet - 1 шт.
• Кабель с разъемом для датчика «А-Рамка» - 1 шт.

Дополнительная комплектация генератора ГТ-15

• Катушка с проводом 10 м, для генератора «Сталкер», красная - 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", синяя - 1 шт.
• Штырь заземления 50 см, нержавеющая сталь - 1 шт.
• Штырь заземления 1 м, винтовой, нержавеющая сталь
• Штырь заземления 1 м, нержавеющая сталь - 1 шт.
• Кабель питания 12 В - 1 шт.
• Контакт магнитный - 1 шт.
• Адаптер зарядный 12 В - 1 шт.
• Клещи индукционные КИ-100 - 1 шт.
• Клещи индукционные КИ-50 - 1 шт.
• Кейс для трассоискателей «Сталкер» - 1 шт.
• Аттенюатор ГТ-1/100 - 1 шт.
